| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | فائقة |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 15 ~ 20 يوم عمل |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 50 في الشهر |
| اسم المنتج: | أجهزة قياس بصرية | البعد: | 1750 * 920 * 1700 مم |
|---|---|---|---|
| نطاق القياس: | 400*300*200mm | دقة القياس: | 2.5+L/200um |
| التكرار: | 2.5um | دقة المقياس الخطي: | 0.1um |
| نظام القيادة: | التحكم في CNC ، نظام قيادة مضاعفات AC الحلقة القريبة ، التحكم في التحكم أو الماوس أو لوحة المفاتيح | إضاءة: | 8 أقسام قابلة للبرمجة مصباح LED مصباح LED متوازي |
| إبراز: | أنظمة قراءة dro,قراءات رقمية dro,أداة قياس صورة 2.5d OEM |
||

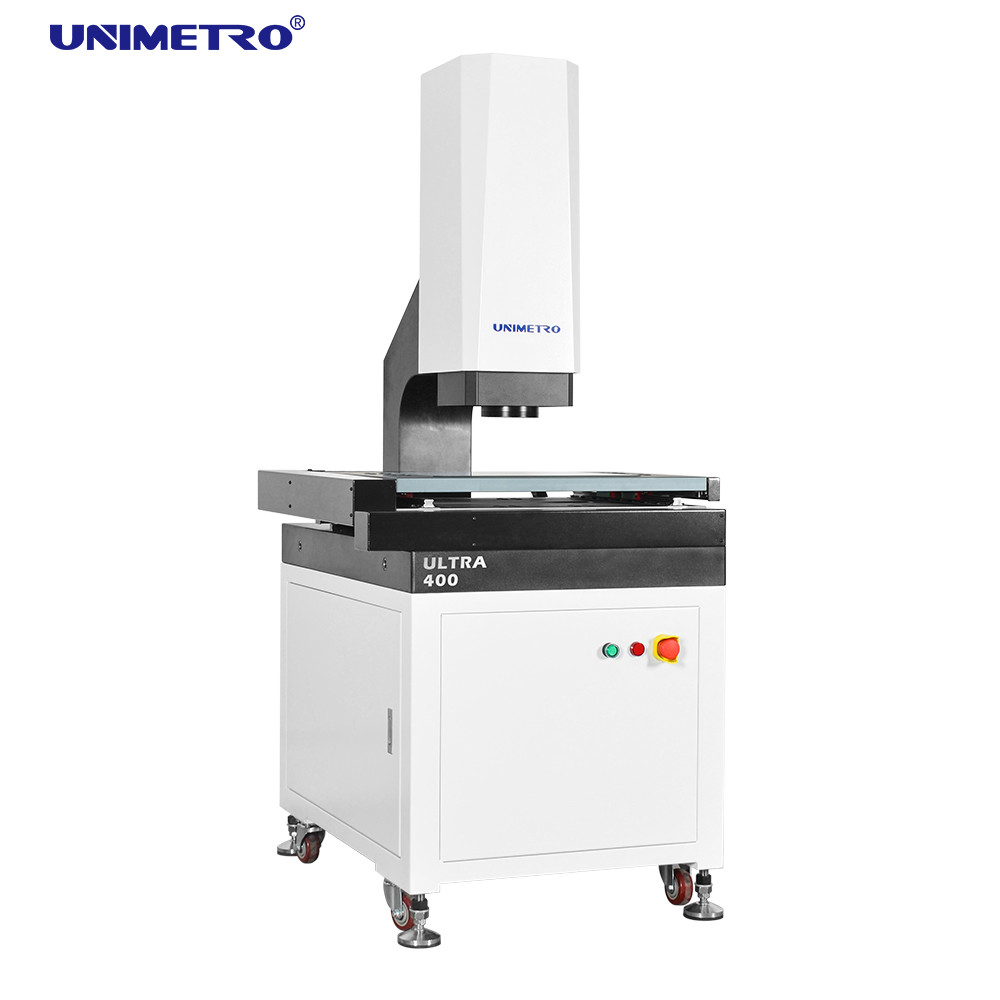

إن أداة قياس الصور من سلسلة ULTRA عبارة عن آلة قياس رؤية أوتوماتيكية بالكامل ذات دقة عالية ناتئة تم تطويرها لقياس GD&T مع تحكم آلي بمحرك ثلاثي المحاور. إنها مجهزة بالتركيز التلقائي والتحكم التلقائي في الإضاءة والحركة التلقائية لتكوين الأجهزة والبرامج لإجراء قياس الأبعاد الخطية والهندسية بسرعة ودقة.
صفات
◆ مراقبة تفاصيل الجودة
Ø قاعدة وعمود من الجرانيت، ثبات ممتاز؛
Ø مرحلة عمل الألومنيوم، تجعل التحكم في الحركة سريع الاستجابة ومرنًا؛
Ø مرحلة العمل مع معالجة سطح الأكسدة الصلبة المضادة للخدش؛
Ø قياسي مع دليل خطي دقيق، لولب كروي للطحن ومحرك سيرفو يعمل بالتيار المتردد وما إلى ذلك، لضمان دقة واستقرار نظام الحركة؛
Ø نظام التحكم المتكامل، المدمج مع التحكم في الحركة، وجميع التحكم في الإشارة مثل الإضاءة وقراءة المقياس الخطي، يضمن أداء الآلة مستقر للغاية.
◆ تكوين عالي الأداء
Ø XYZ التحكم الآلي باستخدام الحاسب الآلي ثلاثي المحاور وتحديد المواقع بدقة ؛
Ø 0.1 أم مقياس خطي زجاجي عالي الدقة لضمان دقة تحديد المواقع ودقة القياس للنظام ؛
Ø كاميرا جيجا ملونة عالية الدقة لتلبية احتياجات المراقبة الواضحة والقياس الدقيق؛
Ø عدسة تكبير عالية الدقة 6.5x، مضاعفة دقيقة وتصحيح البكسل مرة واحدة مطلوب فقط؛
Ø مع إضاءة LED باردة ذات سطح قابل للبرمجة مكونة من 5 حلقات و8 أقسام وإضاءة متوازية LED محيطية وتعديل الضوء الذكي المدمج، يمكنها التحكم تلقائيًا في السطوع في القسم 8 وتحقيق تعديل سطوع مستوى 256 بذكاء.
◆ التوسعة المرنة
Ø هناك أنواع متعددة من أجهزة الاستشعار غير المتصلة ونظام التثبيت السريع متاحة للخيار، والتي يمكن أن تلبي متطلبات القياس المختلفة من العملاء المختلفين
Ø يتوفر المصباح الدائري LED الملون القابل للتغيير لسلسلة ULTRA، مما يجعل السلسلة أكثر مرونة وقوة لأجزاء مختلفة بأنواع مختلفة من المواد أو الأشكال، ويوفر تطبيق قياس أكثر قوة.
Øبفضل التوسيع المرن لسلسلة ULTRA، فهو متوافق مع مسبار اللمس وأجهزة استشعار قياس عدم الاتصال وذراع الروبوت، مما يزيد من كفاءة القياس بشكل كبير.
مقدمة الوظائف
- يمكن للبرنامج تحديد الخطوط والدوائر مثل العناصر تلقائيًا وقياسها تلقائيًا.
- يوفر البرنامج وظائف معالجة ذكية مثل التحذير الأحمر من تجاوز التسامح، والإيقاف المؤقت خارج التسامح، والإيقاف المؤقت لفشل القياس، والقياس اليدوي، وتخطي التنفيذ، والتنفيذ الإلزامي، وما إلى ذلك.
- يوفر البرنامج وظيفة إعداد نقطة التوقف، والتي يمكنها تحقيق التبديل الذكي بين القياس اليدوي والقياس التلقائي.
- يمكن لوظيفة القياس بالليزر القوية أن تدرك بسهولة المشكلات مثل قياس التسطيح عالي السرعة والنتوء الصغير والنقطة المقعرة والزاوية V والمسح السطحي المنحني عالي الدقة.
- يوفر البرنامج وظيفة إشارة التعتيم المساعدة لتجنب الخطأ الناتج عن شدة الضوء وتحسين دقة وكفاءة جهاز الاختبار.
حدود
| نموذج |
الترا 300 |
الترا 400 |
الترا 500 |
الترا 600 |
|
|
سفر المحور X/Y (مم) |
300x200 |
400x300 |
500x400 |
600x500 |
|
|
سفر المحور Z |
200 مم (يمكن رفعها حسب متطلبات العملاء) |
||||
|
مقياس خطي لمحور X/Y/Z-3 |
دقة المقياس الخطي الزجاجي: 0.1um |
||||
|
وضع التوجيه |
دليل خطي دقيق، دليل منزلق مزدوج المسار. |
||||
|
وضع التشغيل |
جهاز التحكم بعصا التحكم، تشغيل الماوس، برنامج الكشف التلقائي. |
||||
|
دقة |
محور XYZ: .52.5+L/200um |
||||
|
التكرار |
± 2.5 مم |
||||
|
نظام الفيديو |
اتفاقية مكافحة التصحر |
كاميرا CCD ملونة عالية الوضوح مقاس 1/3 بوصة |
|||
|
عدسة |
6.5X مواصلة النقر فوق عدسة التكبير. التكبير البصري: 0.7X-4.5X؛ تكبير الفيديو: 26X~172X(شاشة مقاس 21.5 بوصة) |
||||
|
نظام الإضاءة |
كفاف |
إضاءة كفاف متوازية LED |
|||
|
سطح |
0 ~ 255 إضاءة سطحية LED قابلة للتعديل بـ 5 حلقات و8 أقسام |
||||
|
التكبير |
0.7X~4.5X |
||||
|
برامج القياس |
UNIMETRO 2D برنامج قياس تلقائي بالكامل |
||||
|
سعة التحميل |
± 2.5 مم |
||||
|
بيئة العمل |
25 كجم |
||||
|
مزود الطاقة |
درجة الحرارة 20 درجة مئوية ± 2 درجة مئوية، نطاق الرطوبة <2 درجة مئوية / ساعة، الرطوبة 30 ~ 80٪، الاهتزاز <0.002 جم، <15 هرتز |
||||
|
البعد (العرض * العمق * الارتفاع) (مم) |
220 فولت/50 هرتز/10 أمبير |
||||
|
البعد (العرض * العمق * الارتفاع) (مم) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
|
الوزن الصافي (كجم) |
380 |
450 |
600 |
800 |
|
* L يقيس الطول (مم)، وترتبط الدقة الميكانيكية للمحور Z ودقة التركيز بسطح قطعة العمل.
* التكبير هو قيمة تقريبية، ويرتبط بأبعاد الشاشة والدقة.
* مجال الرؤية (مم) = (قطري*أفقي*عمودي)
* هدف 0.5X أو 2X هو اختياري متاح، ويحقق تكبير الصورة: 13X~86X أو 52X~344X.
