آلة قياس الرؤية البصرية 450 كجم مع معالجة سطح الأكسدة الصلبة

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Unimetro
إصدار الشهادات: CE ISO
رقم الموديل: U400
الحد الأدنى لكمية: 1 مجموعة
الأسعار: usd14950-usd17500/set
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: 15 يوم
شروط الدفع: T / T.
القدرة على العرض: 30 مجموعة شهريا
معلومات تفصيلية
البعد: 1750 * 920 * 1700 مم الوزن الصافي: 450 كجم
السفر X / Y: 400 × 300 دقة: ≤2.5 + لتر / 200 ميكرومتر
التكرار: ± 2.5 ميكرومتر
تسليط الضوء:

آلة قياس الرؤية البصرية

,

آلة قياس الرؤية 450 كجم

,

آلة قياس رؤية الأكسدة الصلبة


منتوج وصف

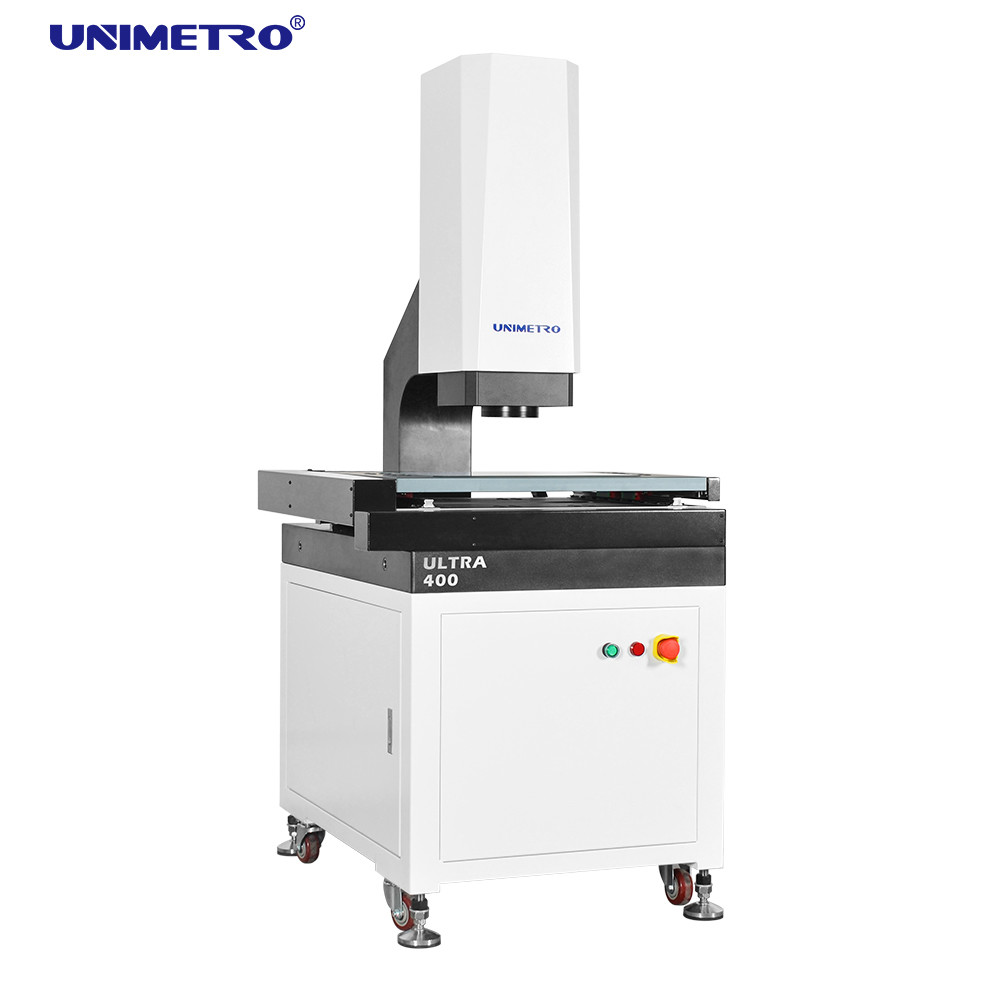

آلة قياس الرؤية البصرية 450 كجم مع معالجة سطح الأكسدة الصلبة

آلة قياس الرؤية الأوتوماتيكية الخاصة بنا من سلسلة ULTRA عبارة عن آلة قياس رؤية أوتوماتيكية عالية الدقة ناتئة تم تطويرها لقياس GD & T مع تحكم آلي بثلاثة محاور.وهي مجهزة بالتركيز التلقائي ، والتحكم التلقائي في الإضاءة ، والحركة التلقائية لتكوين الأجهزة والبرامج لجعل قياس الأبعاد الخطية والهندسية بسرعة ودقة.

سمات

● قاعدة وعمود من الجرانيت ، استقرار ممتاز ؛
● مرحلة عمل الألمنيوم ، تجعل التحكم في الحركة سريع الاستجابة ومرنة ؛
● مرحلة العمل مع معالجة سطح الأكسدة الصلبة المضادة للخدش ؛
● معيار مع دليل خطي دقيق ، لولب كروي للطحن ، ومحرك مؤازر AC ، إلخ ، لضمان دقة واستقرار نظام الحركة ؛
● نظام تحكم متكامل ، مدمج مع التحكم في الحركة ، وجميع عناصر التحكم في الإشارة كإضاءة وقراءة مقياس خطي ، يضمن أداء الماكينة مستقرًا للغاية.
● XYZ ثلاثة محاور CNC التحكم الآلي وتحديد المواقع بدقة ؛
● مقياس خطي زجاجي عالي الدقة بحجم 0.1 um لضمان دقة تحديد المواقع ودقة القياس للنظام ؛
● كاميرا ملونة عالية الدقة من GIGA لتلبية احتياجات المراقبة الواضحة والقياس الدقيق ؛
● عدسة تكبير عالية الدقة 6.5x ، ومضاعفة دقيقة وتصحيح بكسل واحد مطلوب فقط ؛
● مع السطح القابل للبرمجة 5-ring 8-Division LED الإضاءة الباردة وإضاءة LED المتوازية وتعديل الضوء الذكي المدمج ، يمكنه التحكم تلقائيًا في السطوع في القسم 8 وتحقيق تعديل سطوع بمستوى 256 بذكاء.
Vision measurement machine
Vision measurement machine

المعلمات

نموذج

الترا 300

الترا 400

الترا 500

الترا 600

انتقال المحور X / Y (مم)

300 × 200

400 × 300

500 × 400

600 × 500

سفر المحور Z

200 مم (يمكن رفعها وفقًا لمتطلبات العملاء)

مقياس خطي لمحور X / Y / Z-3

دقة مقياس الزجاج الخطي: 0.1um

وضع التوجيه

دليل خطي دقيق ، دليل منزلق مزدوج المسار.

وضعية التشغيل

تحكم جويستيك ، تشغيل الماوس ، برنامج الكشف التلقائي.

دقة

المحور XYZ: ≤2.5 + L / 200um

التكرار

± 2.5 ميكرومتر

نظام الفيديو

اتفاقية مكافحة التصحر

كاميرا CCD ملونة عالية الوضوح 1/3 بوصة

عدسة

6.5X تابع النقر فوق عدسة التكبير ؛التكبير البصري: 0.7X-4.5X ؛تكبير الفيديو: 26X ~ 172X (شاشة 21.5 بوصة)

نظام الإضاءة

محيط شكل

إضاءة كفاف LED متوازية

سطح

0 ~ 255 إضاءة سطحية LED ذات 5 حلقات و 8 أقسام قابلة للضبط

تكبير

0.7X ~ 4.5X

برامج القياس

UNIMETRO 2D برنامج قياس تلقائي بالكامل

سعة التحميل

± 2.5 ميكرومتر

بيئة العمل

25 كجم

مزود الطاقة

درجة الحرارة 20 ℃ ± 2 ℃ ، نطاق الرطوبة <2 ℃ / ساعة ، الرطوبة 30 ~ 80٪ ، الاهتزاز <0.002 جم ، <15 هرتز

الأبعاد (عرض * عمق * ارتفاع) (مم)

220 فولت / 50 هرتز / 10 أمبير

الأبعاد (عرض * عمق * ارتفاع) (مم)

1600 * 780 * 1700

1750 * 920 * 1700

1900 × 1080 × 1700

1050 * 1280 * 1700

الوزن الصافي / كغ)

380

450

600

800

خصائص البرامج

● مع برنامج قياس مركب RationalVue الخارجي ، فإن سلسلة ULTRA قادرة على تقديم وظيفة قياس مركبة ثنائية / ثلاثية الأبعاد قوية ؛
● واجهة عملية بسيطة وسهلة الفهم تجعل القياس أكثر بساطة وفعالية ؛
● يمكن ضبط برنامج القياس التلقائي لإكمال قياس الدُفعات بكفاءة وسرعة.
وظائف البرنامج
برنامج UNIMETRO INSPECT3D مزود بواجهة مستخدم سهلة الاستخدام ، سهلة التعلم ، وظيفة قوية ، تتيح للمستخدمين تحقيق قياس سريع ودقيق.يقدم البرنامج واجهة مستخدم كاملة باللغة الإنجليزية ، كما يسمح بتطوير لغة جديدة.

Visual Measurement Machine

طلب

Visual Measurement Machine Visual Measurement Machine Visual Measurement Machine Visual Measurement Machine
قطع غيار السيارات عفن المعدات مكون إلكتروني

معلومات الشركة


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

عميلنا ووكيلنا

Visual Measurement Machine
Visual Measurement Machine
التعليمات
Visual Measurement Machineس 1: هل أنت مصنع أو شركة تجارية؟
Visual Measurement MachineA1: نحن مصنع ونمنحك أسرع رد خلال 24 ساعة.
Visual Measurement MachineQ2: ما هي شركتك بشكل رئيسي؟
Visual Measurement MachineA2: نحن ننتج بشكل أساسي آلة قياس الرؤية ، آلة قياس التنسيق ، تركيبات CMM و VMM ، إلخ.
Visual Measurement Machineس 3: كيف تختار المواصفات المناسبة؟
Visual Measurement MachineA3: طالما تخبرنا بتنوع وحجم المنتج المراد قياسه ، فإن فريقنا المحترف سينصحك بأداة قياس ذات مواصفات مناسبة.
Visual Measurement Machineس 4: هل تقبل الخدمة المخصصة؟
Visual Measurement MachineA4: تأكد!لا يمكننا توفير الآلات النموذجية فحسب ، بل يمكننا أيضًا توفير الآلات المخصصة لاحتياجات العملاء.
Visual Measurement Machineس 5: ما هي فترة الضمان الخاصة بك؟
Visual Measurement MachineA5: فترة ضمان المنتج لدينا هي سنة واحدة.جودة منتجاتنا مستقرة للغاية ، وقد قمنا بتحسين الكثير في بعض الأجزاء القابلة للكسر.يمكنك أن تطمئن إلى جودة منتجاتنا.
