| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | فائقة |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 15 ~ 20 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 50 شهريا |
| اسم المنتج: | آلة القياس البصرية | البعد: | 1750 * 920 * 1700 مم |
|---|---|---|---|
| نطاق القياس: | 400*300*200mm | دقة القياس: | 2.5+L/200um |
| التكرار: | 2.5 | دقة المقياس الخطي: | 0.1um |
| نظام القيادة: | التحكم في CNC ، نظام قيادة مضاعفات AC الحلقة القريبة ، التحكم في التحكم أو الماوس أو لوحة المفاتيح | إضاءة: | 8 أقسام قابلة للبرمجة مصباح LED مصباح LED متوازي |
| إبراز: | مقياس رقمي خطي,جهاز تشفير خطي بصري,آلة قياس بصرية 0.1um |
||

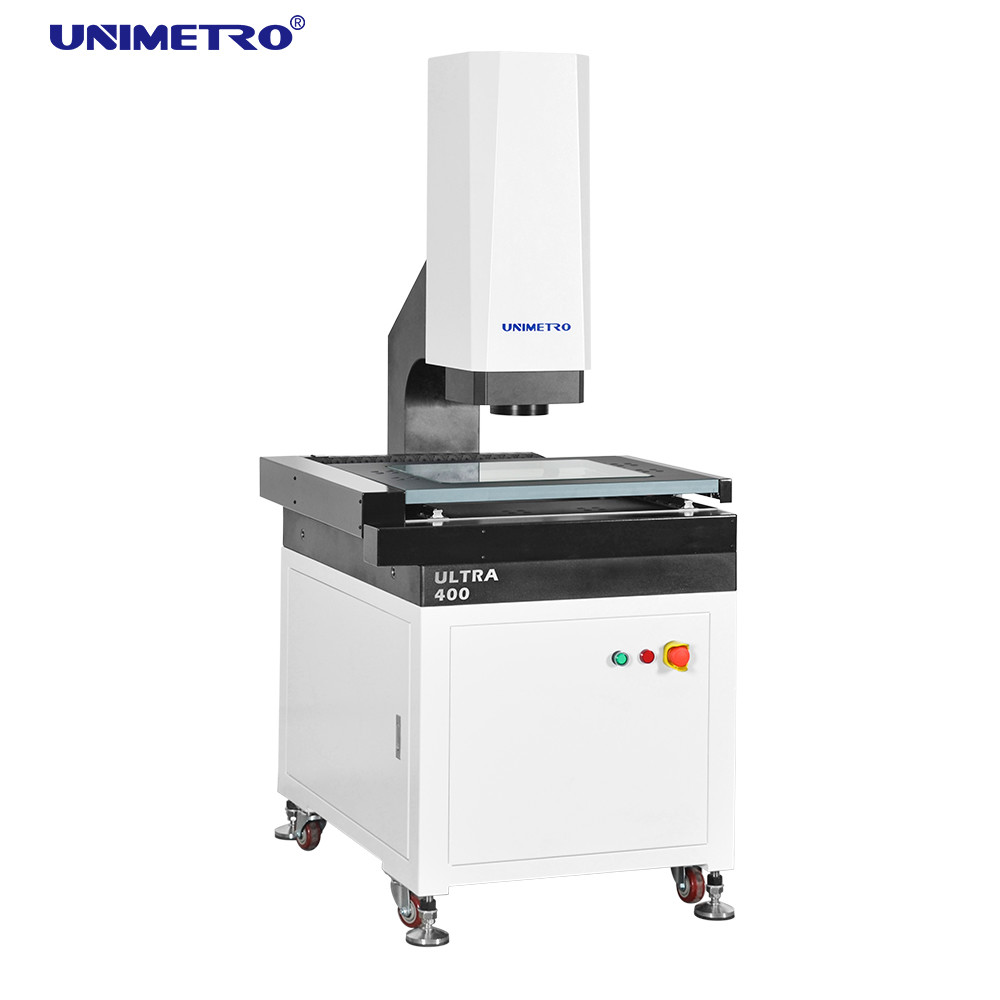

آلة القياس البصرية من سلسلة ULTRA هي آلة قياس رؤية ذات حركة عالية الدقة ذاتية التشغيل الكاملة التي تم تطويرها لقياس GD&T مع التحكم الآلي المحرك ذو 3 محاور.مجهزة بالتركيز التلقائي، التحكم التلقائي في الإضاءة، والتحرك التلقائي لتكوين الأجهزة والبرمجيات لجعل قياس الأبعاد الخطي والهندسي بسرعة ودقة.
الخصائص
◆ مراقبة التفاصيل عن الجودة
Ø قاعدة عمود الجرانيت، استقرار ممتاز
Ø مرحلة العمل من الألومنيوم،جعل التحكم في الحركة سريع التفاعل ومرن؛
Ø مرحلة العمل مع معالجة سطح الأكسدة الصلبة مضادة للخدوش
Ø معيار مع دليل خطي دقيق ، وخرطوم كرة طحن ومحرك سيرفو AC وما إلى ذلك ، لضمان دقة واستقرار نظام الحركة ؛
Ø نظام التحكم المتكامل، المدمج مع التحكم في الحركة، وكافة إشارات التحكم مثل الإضاءة وقراءة المقياس الخطي، يضمن أداء الآلة مستقرة للغاية.
◆ تشكيل عالي الأداء
Ø XYZ ثلاثة محاور التحكم الآلي CNC وتحديد المواقع الدقيقة؛
Ø 0.1 um مستوى خطي زجاجي عالي الدقة لضمان دقة تحديد المواقع ودقة القياس للنظام ؛
كاميرا ألوان عالية الدقة GIGA لتلبية احتياجات المراقبة الواضحة والقياس الدقيق.
Ø 6.5x عالية الدقة على الزوم العدسة، ودقة مضاعفة وتصحيح مرة واحدة فقط من البكسلات اللازمة.
Ø مع سطح قابل للبرمجة 5 حلقات 8 قسمات إضاءة LED الباردة والإضاءة الموازية LED الكوارث وضبط الضوء الذكي المدمج ،يمكن أن تتحكم تلقائيًا في الوضوح في قسم 8 وتدرك تعديل الوضوح 256 مستوى بشكل ذكي.
◆ قابلية التوسع
Øهناك العديد من أنواع أجهزة الاستشعار غير اللاصقة ونظام التثبيت السريع في الخيار، والتي يمكن أن تلبي متطلبات قياس مختلفة من العملاء المختلفين
يتوفر ضوء حلقات LED ملون قابل للتغيير لسلسلة ULTRA ، مما يجعل السلسلة أكثر مرونة وقوة لأجزاء مختلفة مع أنواع مختلفة من المواد أو الأشكال ،يوفر تطبيق قياس أقوى.
Øبفضل قابلية توسيع سلسلة ULTRA المرنة، فهي متوافقة مع مسبار اللمس، وأجهزة استشعار قياس غير اللمس وذراع الروبوت، مما يزيد بشكل كبير من كفاءة القياس.
وظيفة البرنامج
◆ التصميم الممتاز لهيكل البرمجيات الموجهة للأشياء يضمن البرمجيات المستقرة والموثوقة.
◆ برنامج التحليل الإحصائي المهني لـ SPC متصل بسلاسة برنامج الاختبار والإعلانويتم نقل البيانات تلقائيًا إلى قاعدة بيانات برنامج SPC دون تشغيل يدوي.
◆ يتم اعتماد خوارزمية البحث عن الحافة الفائقة لفهم الحافة بدقة مع الظل وفترة التصوير لضمان دقة القياس.
◆ بناء على نوع العنصر، فإنه يوفر وظائف بناء العنصر المختلفة مثل الترجمة، والدوران، واستخراج، والجمع، والموازية، الرأسية، والصورة المرآة، والتماثل، التقاطع،مماسة وهلم جرا.
◆ يمكن تصدير بيانات القياس تلقائيًا إلى TXT.WORD.EXCEL وقاعدة بيانات برنامج SPC المهنية ، دون تحويل البرامج من طرف ثالث والتدخل البشري.
◆ يقدم البرنامج وضع قياس "التوزيع" و "الاسترداد" ، مما يجعل العملية أسهل وأسرع.
◆ البرنامج يدعم اللغات الوطنية، لا حاجة إلى تثبيت حزمة اللغة وتغيير البرامج، لذلك فمن السهل لتحديد المواقع.
◆ البرمجيات من نفس النوع سيتم ترقيتها مجانا لحل مخاوف عملائنا.
المعلمات
| النموذج |
(أولترا 300) |
(أولترا 400) |
(أولترا 500) |
أولترا 600 |
|
|
محور X/Y السفر ((ملم) |
300×200 |
400×300 |
500×400 |
600×500 |
|
|
محور Z السفر |
200mm (يمكن رفعها وفقا لمتطلبات العملاء) |
||||
|
محور X/Y/Z-3 مقياس خطي |
دقة المقياس الخطي للزجاج: 0.1mm |
||||
|
وضع التوجيه |
دليل خطي دقيق، دليل مسار مزدوج. |
||||
|
وضع العمل |
جهاز التحكم بالعصا، تشغيل الفأرة، برنامج الكشف التلقائي. |
||||
|
الدقة |
محور XYZ:≤2.5+L/200um |
||||
|
التكرار |
± 2.5 مليون |
||||
|
نظام الفيديو |
الـ CCD |
كاميرا CCD ملونة عالية الوضوح |
|||
|
العدسة |
6.5X استمر في النقر على عدسة التكبير الضوئي: 0.7X-4.5X تكبير الفيديو: 26X ~ 172X ((21.5"شاشة) |
||||
|
نظام الإضاءة |
المخطط |
إضاءة الخط الموازي LED |
|||
|
السطح |
0~255 الإضاءة السطحية LED بدون خطوة قابلة للتعديل بخمس حلقات ثمانية أجزاء |
||||
|
التكبير |
0.7X ~ 4.5X |
||||
|
برمجيات القياس |
برنامج UNIMETRO 2D للقياس التلقائي بالكامل |
||||
|
قدرة الحمل |
± 2.5 مليون |
||||
|
بيئة العمل |
25 كجم |
||||
|
إمدادات الطاقة |
درجة الحرارة 20 °C ± 2 °C، نطاق الرطوبة < 2 °C / ساعة، الرطوبة 30 ~ 80٪، الاهتزاز < 0.002g، < 15Hz |
||||
|
Dبعده ((W*D*H)) ((mm)) |
220 فولت / 50 هرتز / 10A |
||||
|
Dبعده ((W*D*H)) ((mm)) |
1600*780*1700 |
1750*920*1700 |
1900×1080×1700 |
1050*1280*1700 |
|
|
الوزن الصافي ((kg) |
380 |
450 |
600 |
800 |
|
* L هو قياس الطول ((ملم) ، والدقة الميكانيكية من محور Z ودقة التركيز مرتبطة بسطح قطعة العمل.
* الضخمة هي قيمة تقريبية، وهي مرتبطة ببعدة الشاشة والقرار.
* مجال الرؤية ((ملم) = (شمالي*أفقي*عمودي)
* هدف 0.5X أو 2X متاح اختياريًا ، وتحقق تكبير الصورة: 13X ~ 86X أو 52X ~ 344X.
