| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | الحارس |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | حالة الخشب |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 20 لكلّ شهر |
| اسم المنتج: | نظام قياس طحن القاطع | السفر بالمحور X: | 80 ملم |
|---|---|---|---|
| حركة المحور Y: | 60 ملم | نطاق قياس المحور Z.: | 60 ملم |
| قطر الأداة القصوى: | 20 ملم | طول الأداة القصوى: | 200 ملم |
| مسافة العمل: | 90 ملم | آلة تصوير: | 2M بكسل HD Camera/5M Pixel HD Camera (اختياري) |
| إبراز: | جهاز اختبار صلابة الجزئي,رقميّ صلادة مخبار |
||
تطبيق المنتج

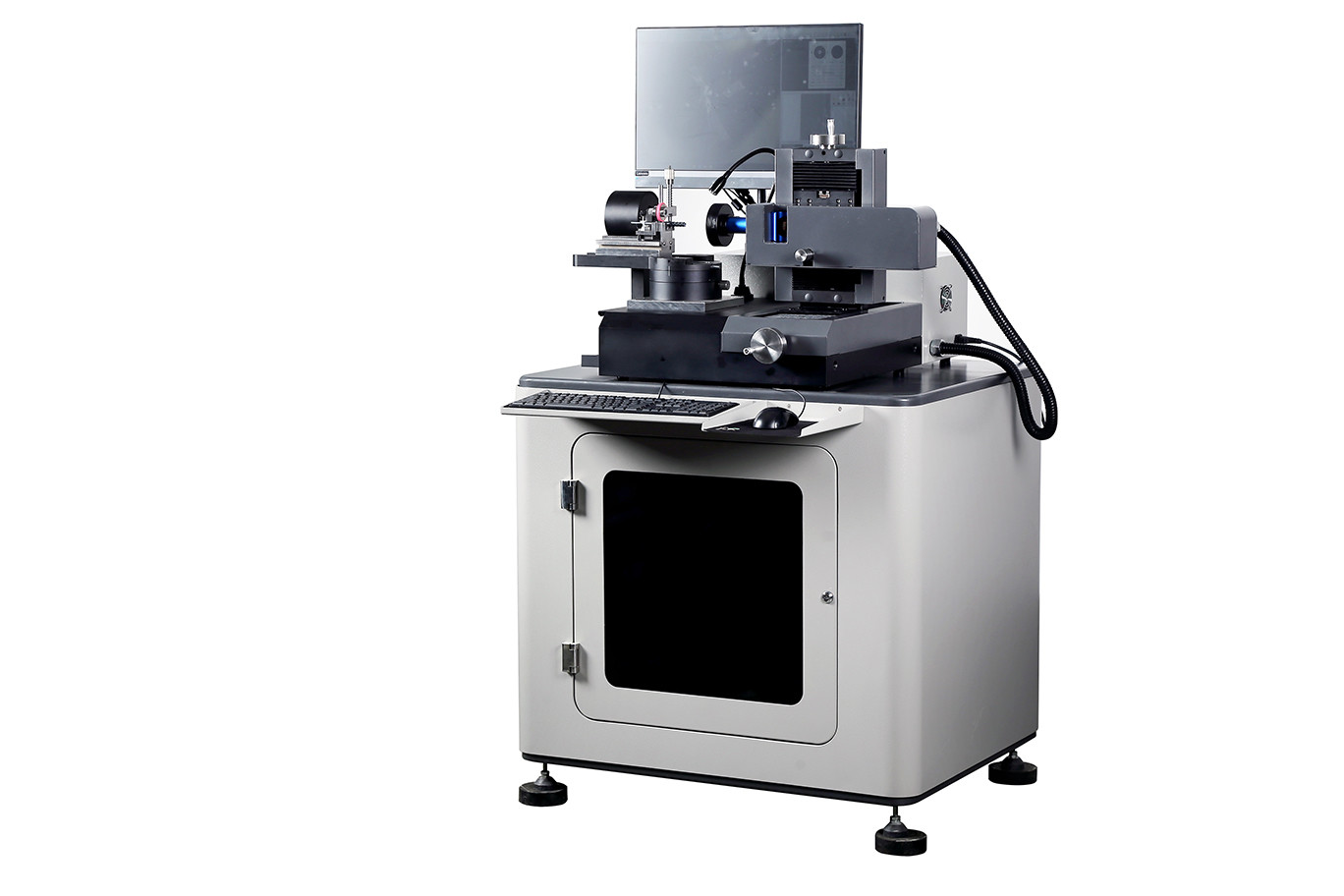

نظام فحص الأدوات UNIMETRO RANGER600 هو آلة القياس الشاملة للتدريبات وقواطع الطحن والعدادات والعدادات السفلية في ظل نظام إضاءة مرن. بفضل التصميم المدمج والثبات الكبير، يمكن استخدام RANGER600 في غرفة القياس أو فحص الاستقبال أو مباشرة في الإنتاج. تم تكوين نظام فحص الأدوات RANGER600 ببرنامج القياس العالمي SMARTOOL، مما يجعله أفضل أداة لجميع أنواع أدوات قطع المعادن، بدءًا من الفحص السريع للمعايير الفردية، مثل المحيط الخارجي أو الزوايا، إلى التحكم الكامل في هندسة الأدوات الخاصة. يمكن للمستخدمين تحقيق عملية قياس PUT-MEASURE-ANALYSE بسهولة باستخدام RANGER600.
المعايير
| مواصفات نظام قياس قاطعة الطحن | ||||||
| مسافة حركة المحور X |
80 ملم |
|||||
| مسافة حركة المحور Y |
60 ملم |
|||||
| نطاق قياس المحور Z |
60 ملم |
|||||
| الحد الأقصى لقطر الأداة |
20 ملم (اختياري 30 ملم) |
|||||
| الحد الأقصى لطول الأداة |
200 ملم (اختياري 350 ملم) |
|||||
| مسافة العمل |
90 ملم |
|||||
|
العدسة |
عدسة تكبير منقوشة 0.7X-4.5X |
|||||
|
الكاميرا |
كاميرا HD بدقة 2 ميجابكسل / كاميرا HD بدقة 5 ميجابكسل (اختياري) |
|||||
|
دقة المقياس الخطي |
0.0001 ملم |
|||||
|
التكبير |
12.6X-79.2X / 25.2X-158.4X (اختياري) |
|||||
|
مجال الرؤية |
27 * 20 ملم ~ 4.3 * 3.3 ملم / 13.5 * 10 ملم ~ 2.3 * 1.6 ملم (اختياري) |
|||||
|
دقة القياس |
X ~ Y، (2.5 + L / 100) µm، L هو الطول المقاس |
|||||
|
الكمبيوتر |
نظام كمبيوتر الكل في واحد، نظام التشغيل Windows 10، مع شاشة LCD مقاس 24 بوصة |
|||||
|
نظام الإضاءة |
8 أقسام ضوء حلقة LED، ضوء محيطي وضوء مساعد مرن، كل التحكم في البرنامج وقابل للبرمجة. |
|||||
|
تنسيق الإدخال |
ملفات DXF |
|||||
|
تنسيق الإخراج |
EXCEL، DXF |
|||||
الميزات
لتحديد زوايا الأدوات بشكل أسرع وأكثر دقة أثناء عملية القياس، يوفر الجدول الدوار لـ RANGER600 زاويتين ميكانيكيتين ثابتتين، 0 درجة و 90 درجة. في موضع 0 درجة، يمكن للمستخدمين قياس نهاية الأداة، عمود مركز نهاية الأداة، الزاوية الأمامية لنهاية الأداة، إلخ. ويتوفر موضع 90 درجة لزاوية اللولب، والزاوية الأمامية المحورية، والزاوية الخلفية الأولى، والزاوية الخلفية الثانية وزاوية الحافة المائلة، إلخ.
إذا كان يجب طلب تحديد موقع زاوية أخرى، فيمكن للمستخدمين أيضًا استخدام المشفر الدقيق المضمن في الجدول الدوار للحصول عليه. يتم عرض قراءة الزاوية في البرنامج.
قدرة القياس
زاوية اللولب الزاوية الأمامية المحورية الزاوية الخلفية الأولى

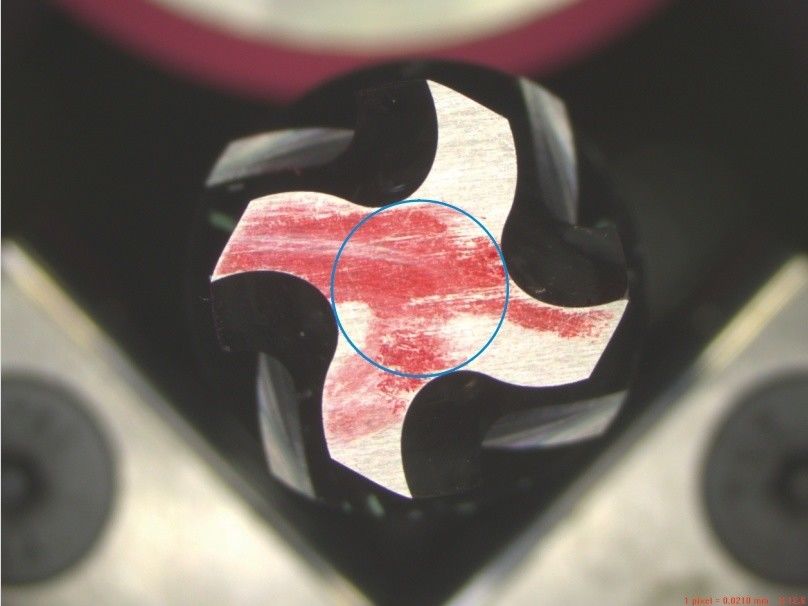

نهاية الأداة عمود مركز نهاية الأداة الزاوية الأمامية لنهاية الأداة
