| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | إضافي |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | حالة الخشب |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 50 شهريا |
| اسم المنتج: | آلة قياس الرؤية | حركة محور z: | بمحركات |
|---|---|---|---|
| تحكم حركة المحور Z: | لوحة المفاتيح ، البرمجيات | ركز: | تلقائي |
| X ، Y حركة: | يدوي | كاميرا CCD: | HD CCD كاميرا |
| دقة القياس: | (2.5 + لتر / 100) أم | التكرار: | 2.5um |
| إضاءة: | حلقة LED للضوء السطحي ، إضاءة LED متوازية للضوء المحيط | دقة المقياس الخطي: | 0.5um (0.1um للخيار) |
| التكبير: | 18-195 إكس | ||
| إبراز: | آلة قياس الرؤية,نظام قياس الرؤية,آلة قياس الرؤية التركيز التلقائي |
||

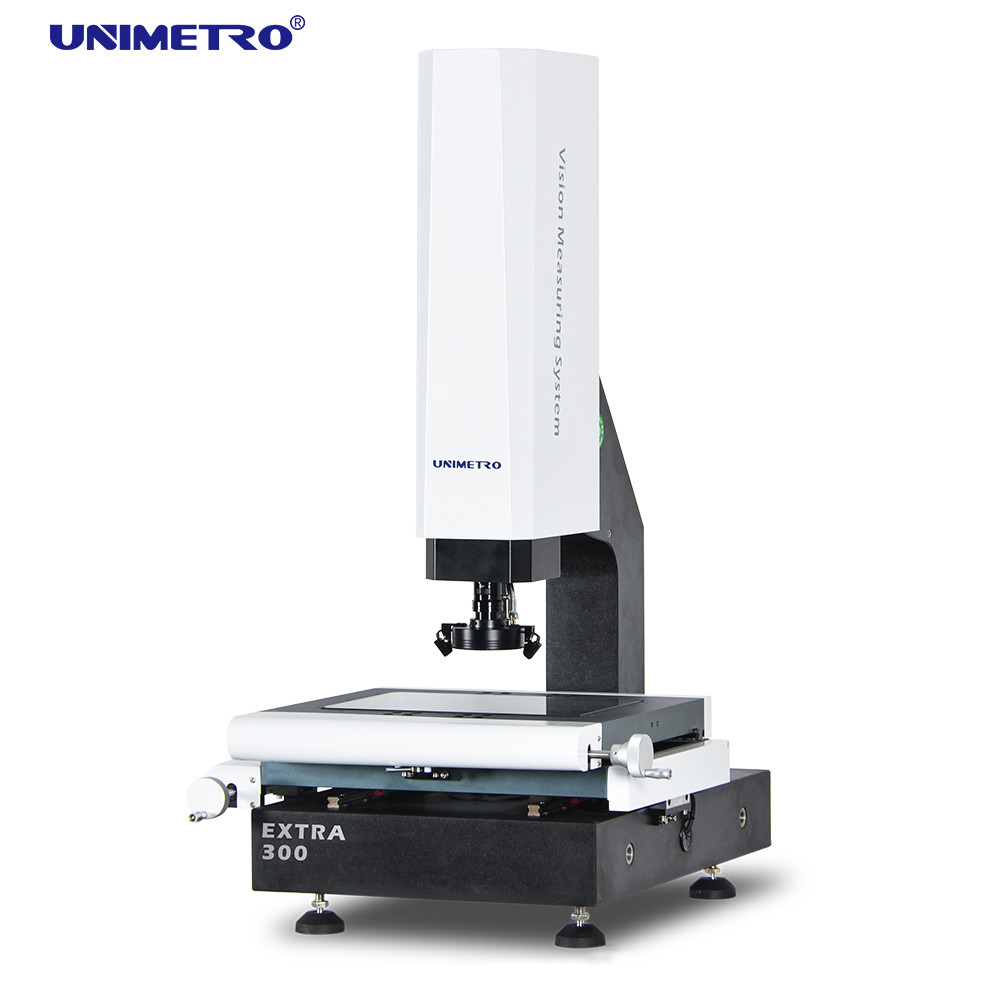

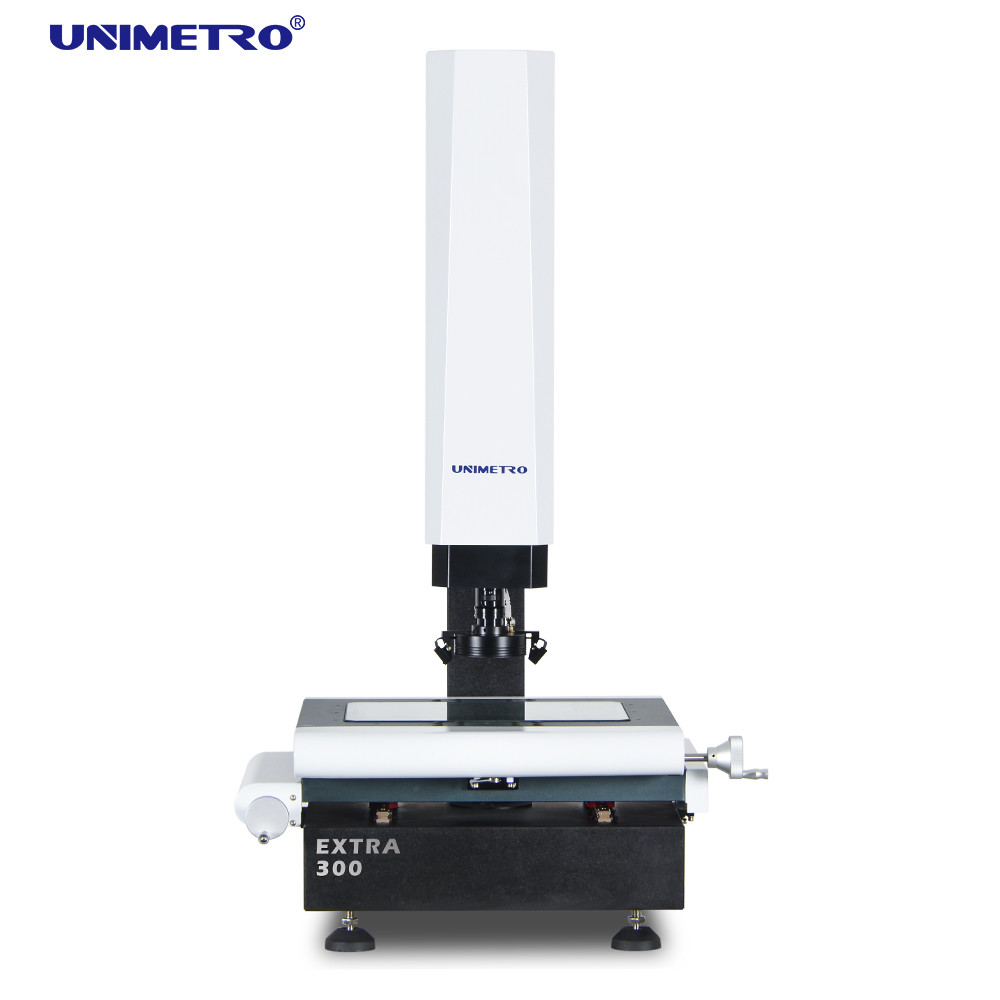

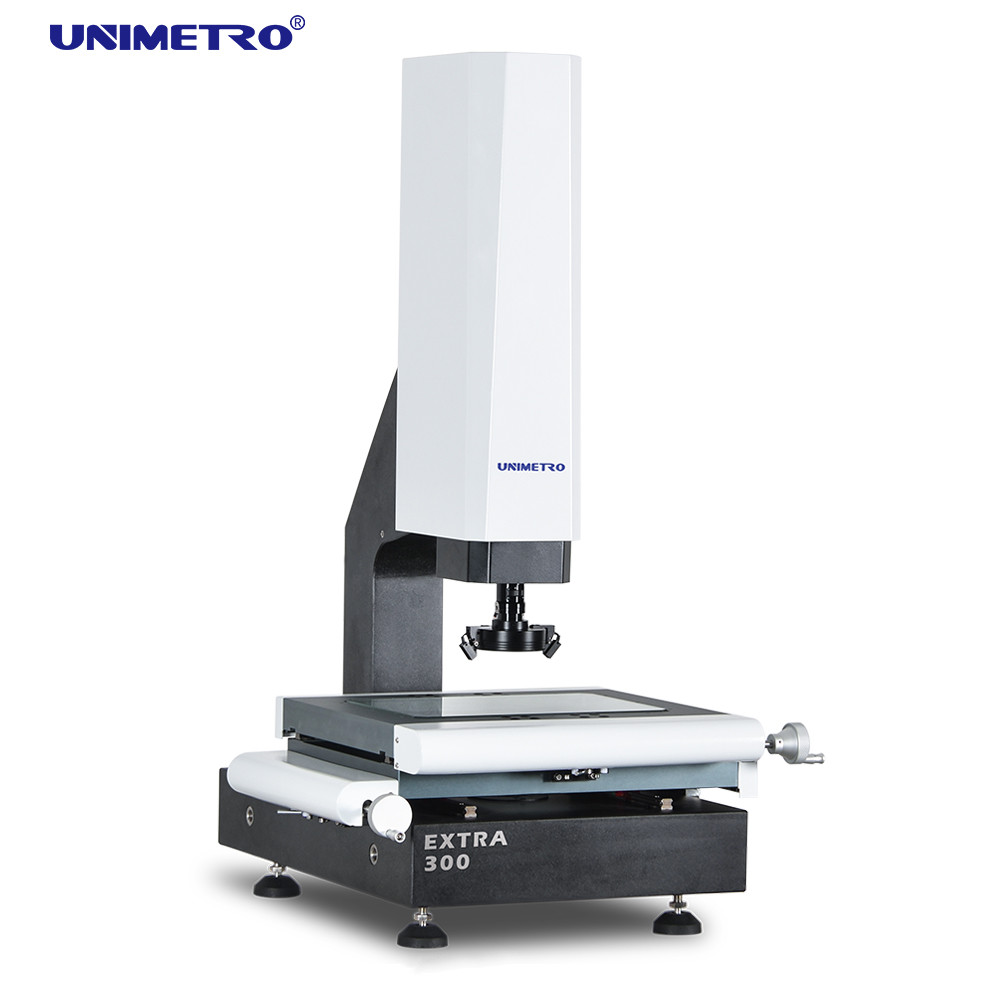

● آلة قياس الرؤية آلة قياس بصرية تستخدم الكاميرا لالتقاط صورة قطعة العمل وتحليل بكسل الصورة وحساب البعد الثنائي الأبعاد باستخدام برنامج القياس.سلسلة إكسترا آلة قياس بصرية هي أداة هامة تستخدم في عملية مراقبة جودة منتجاتكيضمن دقة أبعاد منتجاتك، يجعل منتجاتك أكثر تنافسية.
● آلة قياس الرؤية من سلسلة EXTRA مصممة وتطورها شركة UNIMETROالذي هو نموذج شعبية مناسبة لمعظم التطبيقات القياسية الأبعاد الدقيقة 2D والمستخدمين النهائيين من مختلف الصناعات، مثل العفن، الإلكترونيات، أشباه الموصلات، حقن البلاستيك، منتجات 3C، الرعاية الطبية، الطيران... الخ
● يتم تكوين محور Z من آلة قياس الرؤية من سلسلة EXTRA مع نظام محرك سيرفو حلقة مغلقة ، لتحقيق تحكم حركة دقيق للغاية ووظيفة التركيز التلقائي ،يمكن للمستخدمين التحكم في حركة المحور Z والتركيز على الصورة في البرنامج أو لوحة المفاتيح، زيادة كبيرة في كفاءة القياس.
● آلة قياس الرؤية من سلسلة EXTRA تم تكوينها بشكل مبتكر مع مولد نبض يدوي للتعديل الدقيق لموقف محور Z ،يمكن للمستخدمين تحقيق محور Z ضبط دقيق والتركيز بسهولة. مقارنة مع جهاز التحكم في الحركة على لوحة المفاتيح أو العصا المتحركة ، فإن MPG أكثر دقة وحساسية ، ويمكن للمستخدمين حتى تحريك المحور ميكرون بميكرون. مما يوفر أفضل تجربة استخدام للمستخدمين.
تكوين الأجهزة
3 محورات 0.5um المقاييس الخطية
وظيفة التركيز التلقائي عالية الأداء
متوافق مع رينيشاو المسح اللمس
مرحلة العمل من الألومنيوم والأنوديزة الصلبة
3 حلقات 8 قسم ضوء حلقات LED التحكم البرمجي والبرمجة
التحكم في البرمجيات والبرمجيات
كاميرا رقمية 1.2M بكسل HD
صندوق تحكم مركزي متكامل
محور Z التحكم المحرك
طريقة توجيه خطية HIWIN
مولد نبض يدوي لتحكم حركة المحور Z
مع مؤشرات ليزر للموضع والتركيز المساعدين
عدسة تكبير يدوية 0.7-4.5X مع مستشعر ردود فعل إشارة التكبير
المعلمات
| النموذج | إضافية 200 | إضافية 300 | EXTRA 400 | إكسترا 500 | |
| البعد ((ملم)) ((L*W*H)) | 500*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| نطاق القياس (ملم) ((X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| دقة القياس (μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 | |
| قابلية التكرار (μm) | 2.5 | 2.5 | 2.5 | 3 | |
| الوزن (كيلوغرام) | 140 كجم | 190 كجم | 240 كجم | 290 كجم | |
| الصورة والقياس | الـ CCD | 200mm (يمكن رفعها وفقا لمتطلبات العملاء) | |||
| العدسة | عدسة تكبير يدوية 0.7-4.5X/عدسة تكبير تلقائي 1-10X | ||||
| التكبير | 18-195X (للمراجعة فقط. مع الكاميرا والعدسة المختلفة فإن تكبير مختلف.) | ||||
| مجال الرؤية | 8.1~1.3ملم | ||||
| مسافة العمل | 108ملم | ||||
| دقة مقياس خطي | 0.5 ميكرومتر ((0.1 ميكرومتر للخيار) | ||||
| نظام القيادة | التحكم اليدوي في محور X و Y ، التحكم CNC في محور Z في الحلقة المغلقة ووظيفة AUTU FOCUS متوفرة | ||||
| الإضاءة | قابلة للبرمجة 4 أقسام ضوء سطح حلقات LED ، ضوء محاور LED متوازي ، 8 أقسام ضوء حلقات LED ، محوري ، للخيار | ||||
وظائف البرنامج
إدخال ملف CAD والقياس
مجموعة الأجزاء وقياس الماكرو
التركيز الآلي وقياس الارتفاع
وظيفة التنقل تساعد في تحديد الموقع بسرعة
وظيفة قياس هندسية قوية
إعداد بيانات متعددة وظيفة إخراج بيانات رسومية
برنامج مستخدم مرن
إنشاء عناصر مرجعية
وظيفة كشف حافة قوية
دعم العديد من الملحقات الخارجية
الحساب التلقائي للتسامح الهندسي للعناصر
قياس الإنتاج المعقد بسرعة وسهولة
<>
معلومات الشركة
عميلنا ووكيلنا
| الأسئلة الشائعة |
|---|
| س1: هل أنت مصنع أم شركة تجارية ؟ |
| ج1: نحن مصنع ونعطيك أسرع رد في غضون 24 ساعة. |
| السؤال الثاني: ما هي أعمال شركتك بشكل رئيسي؟ |
| ج2: نحن ننتج بشكل رئيسي آلة قياس الرؤية، آلة قياس الإحداثيات، أجهزة قياس CMM و VMM، الخ. |
| السؤال 3: كيفية اختيار المواصفات المناسبة؟ |
| ج3: طالما تخبرنا عن مجموعة متنوعة وحجم المنتج الذي سيتم قياسه، فإن فريقنا المهني سوف ينصحك بأداة قياس ذات مواصفات مناسبة. |
| س4: هل تقبل الخدمة المخصصة؟ |
| ج4: تأكد من ذلك! يمكننا توفير ليس فقط الآلات النموذجية ، ولكن أيضا الآلات المخصصة لاحتياجات العميل. |
| س5: ما هي فترة الضمان الخاصة بك؟ |
| ج5: فترة ضمان منتجاتنا هي سنة واحدة. نوعية منتجاتنا مستقرة جدا، ونحن لدينا لقد تحسنت كثيراً في بعض الأجزاء القابلة للكسر يمكنك أن تكون واثقاً من جودة منتجاتنا |
