| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | فائقة |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 15 ~ 20 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 20 لكلّ شهر |
| اسم المنتج: | آلة قياس الرؤية | البعد (مم): | 1750 * 920 * 1700 |
|---|---|---|---|
| نطاق القياس (مم): | 400*300*200mm | دقة القياس: | 2.5+L/200um |
| التكرار: | 2.5 | دقة المقياس الخطي: | 0.1um |
| نظام القيادة: | التحكم في CNC ، نظام قيادة مضاعفات AC الحلقة القريبة ، التحكم في التحكم أو الماوس أو لوحة المفاتيح | إضاءة: | 8 أقسام قابلة للبرمجة مصباح LED مصباح LED متوازي |
| إبراز: | كاميرا CCD صناعية,كاميرا رقمية صناعية,آلة قياس الرؤية VMA3020 |
||

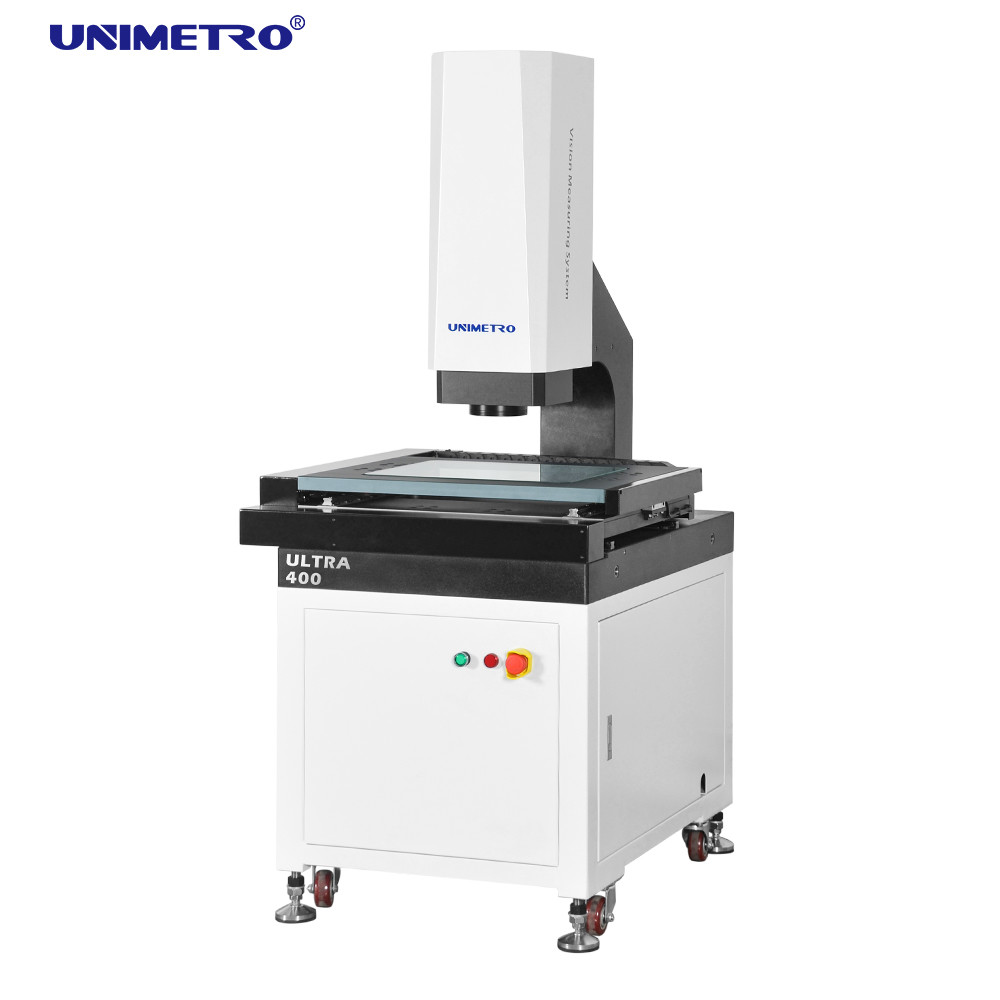

آلة قياس الرؤية من سلسلة ULTRA عبارة عن آلة قياس رؤية أوتوماتيكية بالكامل ذات دقة عالية ناتئة تم تطويرها لقياس GD&T مع تحكم آلي بمحرك ثلاثي المحاور. وهي مجهزة بالتركيز التلقائي والتحكم التلقائي في الإضاءة والحركة التلقائية لتكوين الأجهزة والبرامج لإجراء قياس الأبعاد الخطية والهندسية بسرعة ودقة.نظام قياس الرؤية الأوتوماتيكي بالكامل VMA3020 مع الكشف التلقائي عن الحواف
آلة قياس الرؤية ذات التحكم الآلي الكامل VMA3020
خصائص الآلة
مراقبة تفاصيل الجودة
تكوين عالي الأداء
التوسعة المرنة
مقدمة الوظائف
المعلمات التقنية
نموذج
الترا 300
الترا 400
الترا 500
الترا 600
سفر المحور X/Y (مم)
300x200
400x300
500x400
600x500
سفر المحور Z
200 مم (يمكن رفعها حسب متطلبات العميل)
مقياس خطي لمحور X/Y/Z-3
دقة المقياس الخطي الزجاجي: 0.1um
وضع التوجيه
دليل خطي دقيق، دليل منزلق مزدوج المسار
وضع التشغيل
جهاز التحكم بعصا التحكم، تشغيل الماوس، برنامج الكشف التلقائي
دقة
محور XYZ: .52.5+L/200um
التكرار
± 2.5 مم
نظام الفيديو - CCD
كاميرا CCD ملونة عالية الوضوح مقاس 1/3 بوصة
عدسة
6.5X مواصلة النقر فوق عدسة التكبير. التكبير البصري: 0.7X-4.5X؛ تكبير الفيديو: 26X~172X(شاشة مقاس 21.5 بوصة)
نظام الإضاءة - الكنتور
إضاءة كفاف متوازية LED
نظام الإضاءة - السطح
0 ~ 255 إضاءة سطحية LED قابلة للتعديل بـ 5 حلقات و8 أقسام
التكبير
0.7X~4.5X
برامج القياس
UNIMETRO 2D برنامج قياس تلقائي بالكامل
سعة التحميل
25 كجم
بيئة العمل
درجة الحرارة 20 درجة مئوية ±2 درجة مئوية، نطاق الرطوبة <2 درجة مئوية/ساعة، الرطوبة 30 ~ 80%، الاهتزاز <0.002 جم، <15 هرتز
مزود الطاقة
220 فولت/50 هرتز/10 أمبير
البعد (العرض * العمق * الارتفاع) (مم)
1600*780*1700
1750*920*1700
1900x1080x1700
1050*1280*1700
الوزن الصافي (كجم)
380
450
600
800
* L يقيس الطول (مم)، وترتبط الدقة الميكانيكية للمحور Z ودقة التركيز بسطح قطعة العمل.
* التكبير هو قيمة تقريبية، ويرتبط بأبعاد الشاشة والدقة.
* مجال الرؤية (مم) = (قطري*أفقي*عمودي)
* هدف 0.5X أو 2X هو اختياري متاح، ويحقق تكبير الصورة: 13X~86X أو 52X~344X.
صور المنتج
عملائنا ووكلائنا
الأسئلة المتداولة
Q1: هل أنت مصنع أو شركة تجارية؟
A1: نحن مصنع ونقدم لك أسرع رد خلال 24 ساعة.
Q2: ما الذي تشارك فيه شركتك بشكل رئيسي؟
ج 2: نحن ننتج بشكل أساسي آلات قياس الرؤية، وآلات قياس الإحداثيات، وتركيبات CMM وVMM، وما إلى ذلك.
س3: كيفية اختيار المواصفات المناسبة؟
ج3: طالما أنك تخبرنا بتنوع وحجم المنتج المراد قياسه، فإن فريقنا المحترف سينصحك بأداة قياس ذات مواصفات مناسبة.
س 4: هل تقبل خدمة مخصصة؟
ج4: بالتأكيد! يمكننا توفير ليس فقط الآلات النموذجية، ولكن أيضًا الآلات المخصصة وفقًا لاحتياجات العملاء المحددة.
س 5: ما هي فترة الضمان الخاصة بك؟
A5: فترة ضمان منتجنا هي سنة واحدة. جودة منتجاتنا مستقرة جدًا، وقد قمنا بتحسين الأجزاء القابلة للكسر بشكل ملحوظ. يمكنك أن تطمئن إلى جودة منتجاتنا.
