| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | الهليوم |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 30 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 30 فى الشهر |
| اسم المنتج: | 3D تنسيق آلة القياس | نطاق القياس: | OEM ، التخصيص |
|---|---|---|---|
| MPEe: | ≤ 1.7 + L / 350 (ميكرومتر) | MPEp: | ≤ 2.3 ميكرومتر |
| مزود الطاقة: | 220 فولت ± 10٪ | قرار النطاق: | 0.5،0.1 ميكرومتر |
| أقصى سرعة ثلاثية الأبعاد: | 500 ملم / ثانية | أقصى تسريع ثلاثي الأبعاد: | 900 مم / ثانية 2 |
| <i>Min.</i> <b>دقيقة.</b> <i>Air Pressure</i> <b>ضغط جوي</b>: | 5.5 بار (0.55 ميجا باسكال) | استهلاك الهواء: | 150 NL / دقيقة |
| إبراز: | تنسيق آلات قياس,آلة تنسيق قياس البصرية,optical coordinate measuring machine |
||

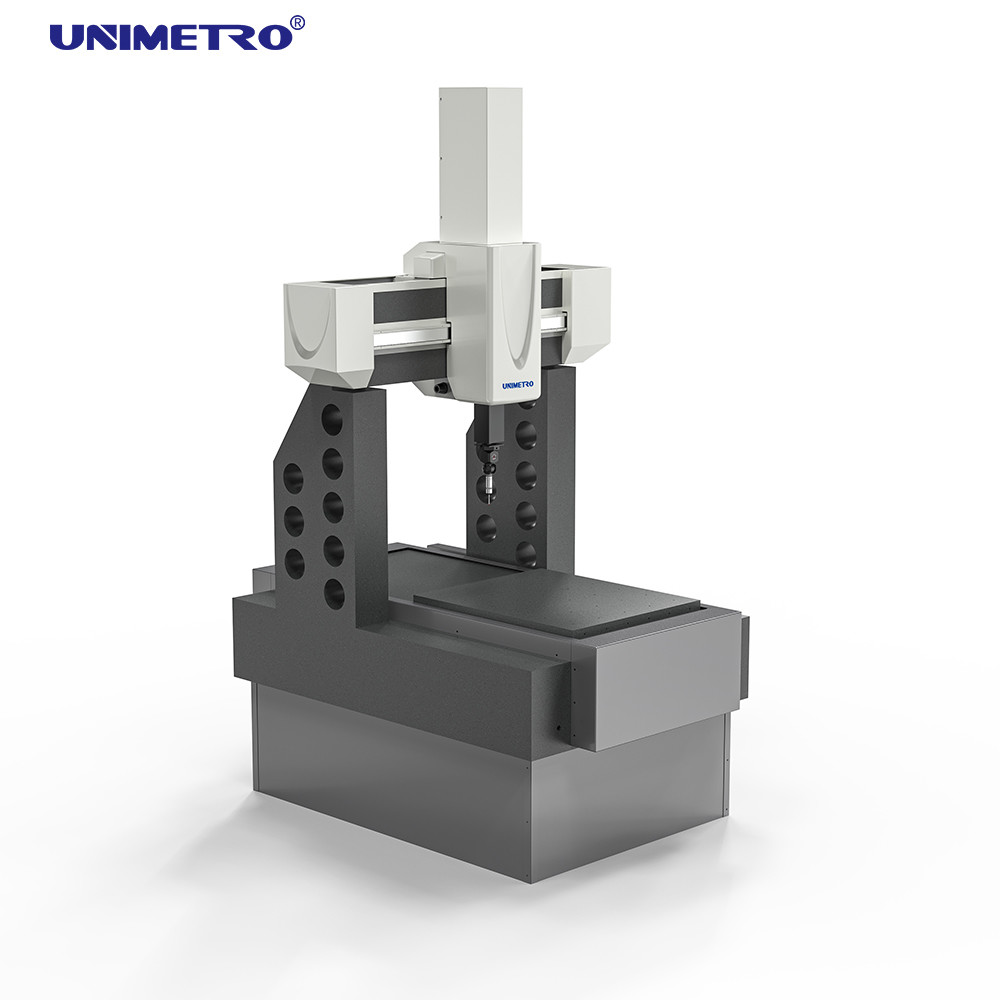

تعتمد آلة قياس الإحداثيات ثلاثية الأبعاد من نوع الجسر على تصميم مبسط، مما يوفر فعالية من حيث التكلفة استثنائية لتطبيقات التشغيل الآلي الدقيق. مثالية لمتطلبات الاختبار في الإلكترونيات، القوالب، الأجهزة المنزلية، قطع غيار السيارات الصغيرة، ومكونات الطيران.
تعمل منصة العمل المصنوعة من الجرانيت كأساس لآلة قياس الإحداثيات ثلاثية الأبعاد، مع بناء جميع المحاور الثلاثة من مادة الجرانيت. يوفر هذا خصائص خالية من الإجهاد، مقاومة للصدأ، ومقاومة للتآكل مع معامل تمدد حراري منخفض وتشوه طفيف ناتج عن درجة الحرارة. يقلل بشكل فعال من اهتزازات الجهاز ويعزز الأداء العام.
يتميز بنقل احتكاكي عبر جميع المحاور الثلاثة مع نظام نقل مستقر "تصحيح ذاتي للانحراف". يضمن هيكل "ثابت + تعليق دقيق" النقل المتوازي إلى سكة التوجيه مع الحفاظ على استقرار الدقة واتساق الحركة. يوفر حماية محسنة ضد الاصطدام لعملية أكثر أمانًا.
يستخدم مساطر شبكية عالية الدقة من Renishaw بدقة تتراوح من 0.1 ميكرومتر إلى 20 نانومتر. تضمن سمعة Renishaw العالمية الجودة وخدمة ما بعد البيع الموثوقة لجميع مكونات نظام الإحداثيات.
| HE | نطاق القياس (مم) | الدقة |
|---|---|---|
| X | Y | Z | MPEe | MPEp | |
| 500 | 500-1000 | 400.500 | 1.3+L/350 | 1.3 |
| 600.700 | 600-1000 | 600 | 1.3+L/350 | 1.3 |
| 800 | 800-1500 | 600.700 | 1.5+L/350 | 1.5 |
| 1000 | 1000-3000 | 800 | 1.5+L/350 | 1.5 |
تم تصميم آلة قياس الإحداثيات ثلاثية الأبعاد من سلسلة Helium خصيصًا للمنتجات الصغيرة والمتوسطة، والقوالب، وصناعات المنتجات الإلكترونية. متوفرة بأحجام قابلة للتخصيص وفقًا لمتطلبات العملاء. تتميز بتصميم خفيف الوزن، تركيب سريع، وعدم الحاجة إلى أساسات.
Rational-DMIS هو حزمة برامج قياس ثلاثية الأبعاد متكاملة وشاملة تم تطويرها مع سهولة الاستخدام للمبتدئين ووظائف متقدمة. مبني بنواة DMIS أصلية متوافقة مع معيار ISO 22093:2003، وهو يحدد المعيار لبرامج قياس CMM.
رأس MH20I يدوي من RENISHAW (يدوي)
رؤوس مجسات PH20MT آلية من RENISHAW
PH10T من RENISHAW
متوافق مع أي مجس بواجهة M8 ملولبة وقضيب تمديد (أقصى استطالة مسموح بها إلى 300 مم).
يستخدم بشكل أساسي لقياس الخزائن، الإطارات، التروس، الكامات، تروس الدودة، الديدان، الشفرات، المنحنيات، والأسطح المنحنية في الآلات، السيارات، الطيران، الصناعات العسكرية، الأثاث، نماذج الأدوات، وغيرها من الأجزاء الصغيرة والمتوسطة وصناعات القوالب.
ينطبق أيضًا في صناعات الإلكترونيات، الأجهزة، والبلاستيك للكشف الدقيق عن أبعاد قطعة العمل، الشكل، وتفاوتات الشكل. قادر على مهام فحص الأجزاء، قياس الشكل، والتحكم في العمليات.
