| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | الهليوم |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 3 ~ 5 أسابيع |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 40 |
| اسم المنتج: | آلة قياس الإحداثيات CMM | مادة: | قاعدة رخامية |
|---|---|---|---|
| نطاق القياس: | 600 * 600 * 600 مم | تجاوز قطر القطر: | 1350 * 1580 * 2680 |
| وزن الآلة: | 1950 كجم | MPEe: | ≤ 1.8 + L / 300 (ميكرومتر) |
| MPEp: | ≤ 2.5 ميكرومتر | قرار النطاق: | 0.5 ميكرومتر |
| إبراز: | الهليوم نوع 3D CMM آلة,شبه التلقائي 3D CMM آلة,500mm / S 3D آلة قياس تنسيق |
||

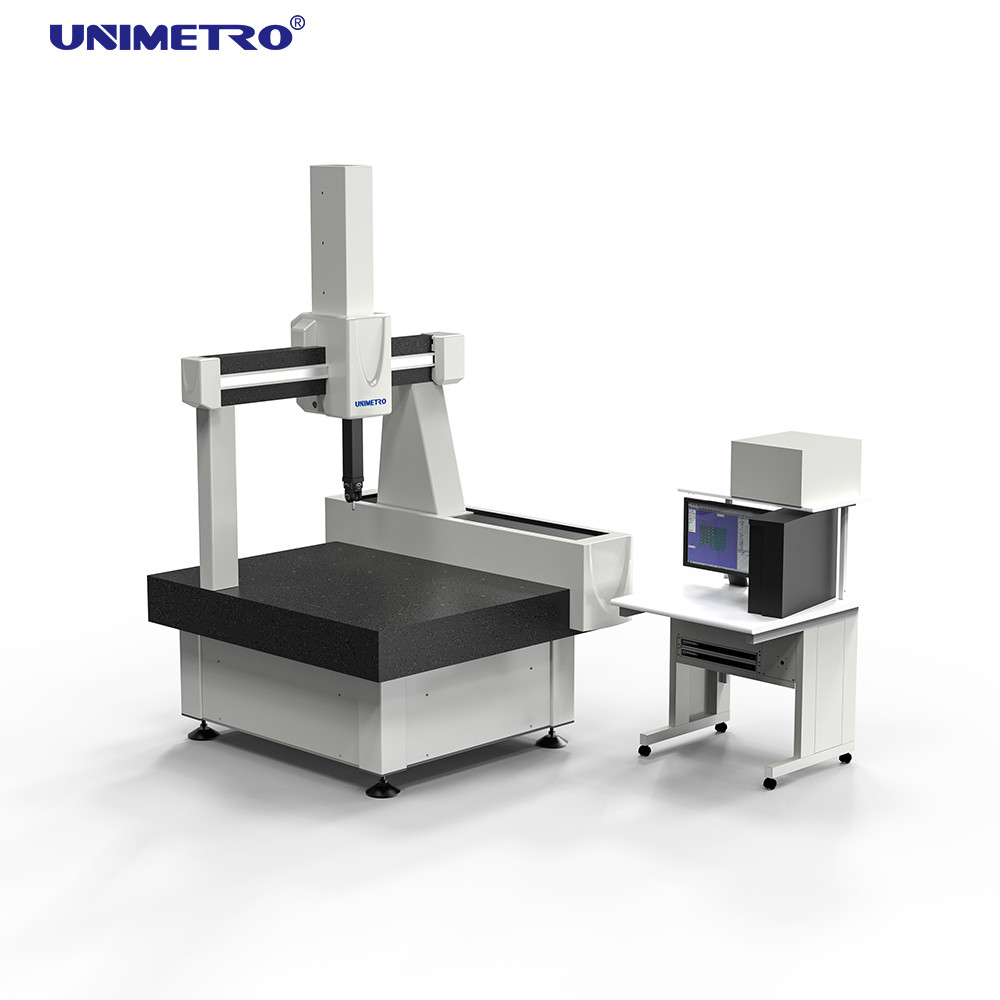

آلة قياس ثلاثية الأبعاد شبه أوتوماتيكية من نوع الهيليوم مع سرعة عبور 500 ملم في الثانية
نوع الهيليوم 600 * 600 * 600mm آلة CMM عالية الدقة
"الهيليوم" يتميز بأعلى جهاز دقة وهو يونيميترو تم تطويره وتصميمه بالكامل. يتم اختيار كل جزء بدقة أثناء التصنيع لضمان التجميع المثالي وفي الوقت المناسب.يتم قبول آلات القياس وفقًا للمعيار ISO 10360-2، باستخدام إجراءات قبول موحدة. يتم قياس جميع آلات القياس بليزر فائق الدقة واختبارها مع مقاييس صلبة معتمدة من DKD مثل كتلة المقاييس والصفائح الكروية.النتيجة هي جودة عالية، آلة عالية الدقة مع تقنية ألمانية.
المعلمات التقنية
المعلم
المواصفات
منطقة القياس
X=610mm، Y=610mm، Z=610mm
البعد العام
1350 × 1580 × 2680 مم
الحد الأقصى لوزن الجزء
1000 كجم
وزن الجهاز
1950 كجم
MPEe
≤ 1.8+L/300 (μm)
MPEp
≤ 2.5μm
دقة المقياس
0.5μm
الحد الأقصى للسرعة ثلاثية الأبعاد
500ملم/ثانية
الحد الأقصى للتسارع ثلاثي الأبعاد
900ملم/ثانية
المزايا الرئيسية
إمكانية تكرار عالية
التكرار في اتجاه واحد ≤ 1μm
براءة اختراع مضاعفة لتهدئة الاهتزاز السلبي
يتم دمجها مباشرة في إطار الآلة ، مما يسمح بوضع مناسب بالقرب من الإنتاج دون الحاجة إلى أسس خاصة في معظم الحالات.
طاولة عمل من الجرانيت عالية الجودة
مصنوعة من الجرانيت الطبيعي الثقيل والمستقر من "جبل تاي" لدعم التخفيف من الاهتزاز وتحسين الأداء.
أدلة مرفقة في جميع المحاور
يحمي الممرات من الأضرار والتراب والتأثيرات الحرارية المباشرة، مما يجعلها مناسبة للبيئات الغبارية.
حركة الاحتكاك "التصحيح التلقائي"
يستخدم هيكل "مثبت + تعليق صغير" لضمان أن تكون ناقلة التوصيل متوازية مع طريق التوجيه ، مما يجعل الآلة خالية إلى حد كبير من الصيانة.
أجزاء رئيسية مستوردة
جميع الأجزاء الرئيسية (محرك الخدمة، نظام النقل، النظام الهوائي، وما إلى ذلك) من العلامات التجارية الشهيرة للحصول على دقة وأفضل عمر الخدمة.
مقياس رينيشاو البصري
مقياس بصري عالي الدقة بقرار 0.05μm من العلامة التجارية الرائدة في الصناعة.
الجهاز الهوائي المحيط
هيكل محاط من أربعة جوانب مع منظمات ضغط الهواء المتعددة وتصميم محملات هوائية حلقة لثبات الأداة أثناء الحركة.
تكنولوجيا الثقوب الصغيرة
استهلاك الهواء: 150NL / Min. يخلق منطقة التكثيف بين محمل الهواء والطريق الموجه لتعويض الحرارة من الاحتكاك الحركي ، وتحسين الاستقرار الحراري.
البرمجيات
الـ DMIS العقلاني- حزمة برمجيات قياس ثلاثية الأبعاد المتكاملة على نطاق واسع تم تطويرها حديثًا. تم تطويرها باستخدام نواة DMIS الكاملة والوطنية (معيار ISO 22093:2003) ،يلبي متطلبات المبتدئين والمستخدمين المتقدمين مع العمل كنموذج لمعايرة برمجيات قياس CMM.
وظيفة المسبار
رأس المسبار: رأس اليدوي MH20i بواسطة RENISHAW
المعلم
المواصفات
إمكانية تكرار الموقف
+0.5 ميكرومتر
خطوات تحديد الموقع
15 درجة
المحور الدوار
+180 درجة
نطاق الحرارة
10-40 درجة مئوية
المسبار: وحدة TP20 SF؛ تجميع المسبار M2
الرقم
الاسم
المواصفات
كمية
A-5004-7585
عصا تمديد المسبار
10 ملم
2
A-5004-7586
عصا تمديد المسبار
20ملم
1
A-5000-7806
مسبار الكرة
Φ1 × 10 ملم
1
A-5000-3603
مسبار الكرة
Φ1×20ملم
2
A-5000-3604
مسبار الكرة
Φ1 × 10 ملم
2
A-5000-4161
مسبار الكرة
Φ1×20ملم
1
A-5000-2285
مسبار الكرة
Φ1 × 50 ملم
1
أداة تشغيل المسبار
2
مجموع: 8 أنواع، 12 قطعة
معلومات الشركة
عملائنا ووكلائنا
الأسئلة الشائعة
س1: هل أنت مصنع أو شركة تجارية؟
ج1: نحن مصنع ونقدم أسرع رد خلال 24 ساعة.
س2: ما الذي تنتجه شركتك بشكل رئيسي؟
ج2: نحن ننتج بشكل رئيسي آلات قياس الرؤية ، آلات قياس الإحداثيات ، مصابيح CMM و VMM ، إلخ.
السؤال 3: كيفية اختيار المواصفات المناسبة؟
ج3: أخبرنا عن مجموعة متنوعة وحجم المنتجات التي سيتم قياسها، وسوف يقدم لك فريقنا المهني المشورة حول مواصفات أداة القياس المناسبة.
س4: هل تقبل الخدمة المخصصة؟
ج4: نعم! نحن نقدم كل من الآلات النموذجية والآلات المخصصة لاحتياجات العملاء.
س5: ما هي فترة الضمان الخاصة بك؟
ج5: فترة ضمان منتجاتنا هي سنة واحدة. نوعية منتجاتنا مستقرة للغاية، وقد تحسننا الأجزاء القابلة للكسر بشكل كبير. يمكنك التأكد من نوعية منتجاتنا.
