| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | فائقة |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 15 ~ 20 يوم عمل |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 50 في الشهر |
| اسم المنتج: | آلة قياس الرؤية | البعد: | 1950 * 1280 * 1700 مم |
|---|---|---|---|
| نطاق القياس: | 600 * 500 * 200 ملم | دقة القياس: | 2.5+L/200um |
| التكرار: | 2.5 | دقة المقياس الخطي: | 0.1um |
| نظام القيادة: | التحكم في CNC ، نظام قيادة مضاعفات AC الحلقة القريبة ، التحكم في التحكم أو الماوس أو لوحة المفاتيح | إضاءة: | 8 أقسام قابلة للبرمجة مصباح LED مصباح LED متوازي |
| إبراز: | أنظمة قراءة dro,قراءات رقمية dro,تركيز آلي لماكينة قياس الرؤية |
||

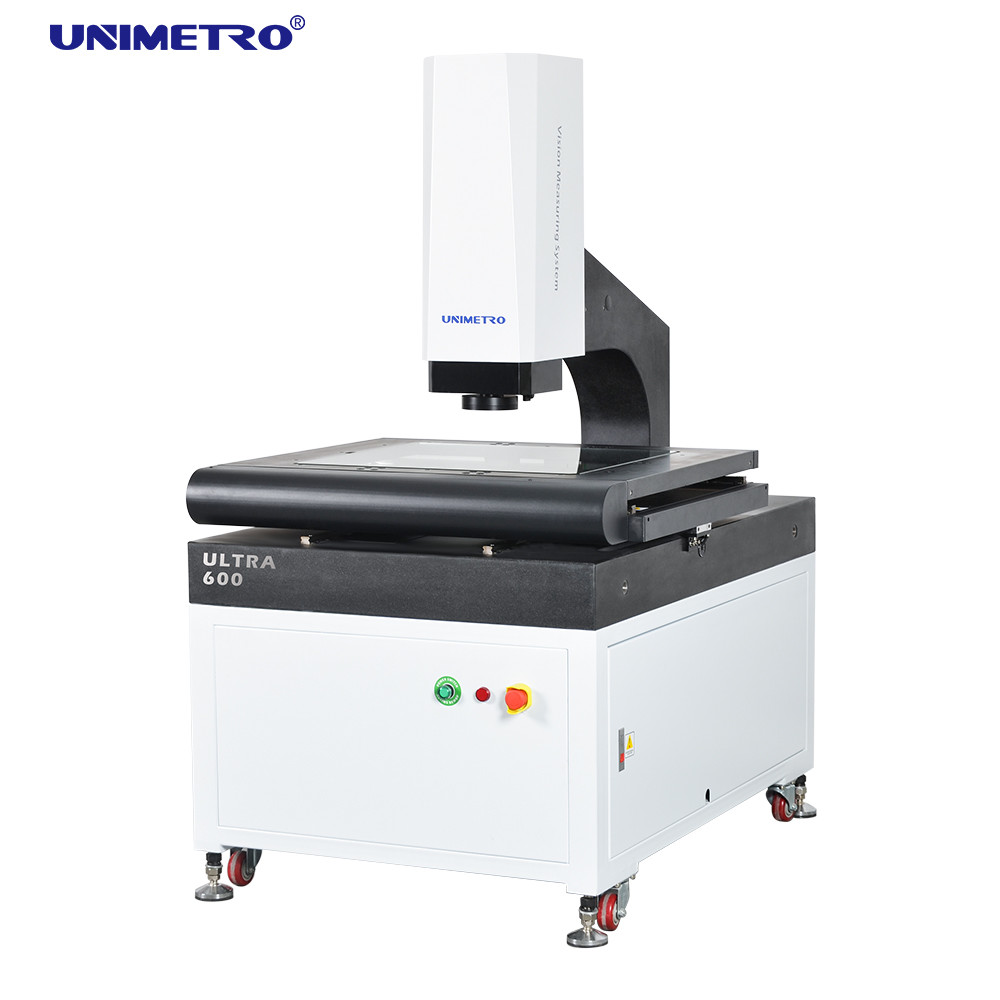

أجهزة قياس البصرية من سلسلة ULTRA هي آلة قياس رؤية ذاتية التشغيل ذات الدقة العالية والتي تم تطويرها لقياس GD&T مع التحكم الآلي المحرك بثلاثة محاور.مجهزة بالتركيز التلقائي، التحكم التلقائي في الإضاءة، والتحرك التلقائي لتكوين الأجهزة والبرمجيات لجعل قياس الأبعاد الخطي والهندسي بسرعة ودقة.
السمات
◆ مراقبة التفاصيل عن الجودة
Ø قاعدة عمود الجرانيت، استقرار ممتاز
Ø مرحلة العمل من الألومنيوم،جعل التحكم في الحركة سريع التفاعل ومرن؛
Ø مرحلة العمل مع معالجة سطح الأكسدة الصلبة مضادة للخدوش
Ø معيار مع دليل خطي دقيق ، وخرطوم كرة طحن ومحرك سيرفو AC وما إلى ذلك ، لضمان دقة واستقرار نظام الحركة ؛
Ø نظام التحكم المتكامل، المدمج مع التحكم في الحركة، وكافة إشارات التحكم مثل الإضاءة وقراءة المقياس الخطي، يضمن أداء الآلة مستقرة للغاية.
◆ تشكيل عالي الأداء
Ø XYZ ثلاثة محاور التحكم الآلي CNC وتحديد المواقع الدقيقة؛
Ø 0.1 um مستوى خطي زجاجي عالي الدقة لضمان دقة تحديد المواقع ودقة القياس للنظام ؛
كاميرا ألوان عالية الدقة GIGA لتلبية احتياجات المراقبة الواضحة والقياس الدقيق.
Ø 6.5x عالية الدقة على الزوم العدسة، ودقة مضاعفة وتصحيح مرة واحدة فقط من البكسلات اللازمة.
Ø مع سطح قابل للبرمجة 5 حلقات 8 قسمات إضاءة LED الباردة والإضاءة الموازية LED الكوارث وضبط الضوء الذكي المدمج ،يمكن أن تتحكم تلقائيًا في الوضوح في قسم 8 وتدرك تعديل الوضوح 256 مستوى بشكل ذكي.
◆ قابلية التوسع
Øهناك العديد من أنواع أجهزة الاستشعار غير اللاصقة ونظام التثبيت السريع في الخيار، والتي يمكن أن تلبي متطلبات قياس مختلفة من العملاء المختلفين
يتوفر ضوء حلقات LED ملون قابل للتغيير لسلسلة ULTRA ، مما يجعل السلسلة أكثر مرونة وقوة لأجزاء مختلفة مع أنواع مختلفة من المواد أو الأشكال ،يوفر تطبيق قياس أقوى.
Øبفضل قابلية توسيع سلسلة ULTRA المرنة، فهي متوافقة مع مسبار اللمس، وأجهزة استشعار قياس غير اللمس وذراع الروبوت، مما يزيد بشكل كبير من كفاءة القياس.
الوظائف مقدمة
- البرنامج يمكنه تحديد الخطوط والدوائر مثل العناصر وقياسها تلقائيًا.
- يوفر البرنامج وظائف معالجة ذكية مثل تحذير الأحمر خارج التسامح، توقف خارج التسامح، توقف فشل القياس، القياس اليدوي، تخطي تنفيذ،التنفيذ الإلزامي، إلخ
- يوفر البرنامج وظيفة تعيين نقطة الانقطاع، والتي يمكن أن تحقق التبديل الذكي بين القياس اليدوي والقياس التلقائي.
- وظيفة قياس الليزر القوية يمكن أن تحقق بسهولة المشاكل مثل قياس السطوح عالية السرعة، ارتفاع ضئيل، نقطة مغامرة، زاوية V والتحقق من السطح المنحني بدقة عالية.
- يوفر البرنامج وظيفة إشارة الضوء المساعدة لتجنب الخطأ الناجم عن كثافة الضوء وتحسين دقة وكفاءة الجهاز.
المعلمات
| النموذج |
(أولترا 300) |
(أولترا 400) |
(أولترا 500) |
أولترا 600 |
|
|
محور X/Y السفر ((ملم) |
300×200 |
400×300 |
500×400 |
600×500 |
|
|
محور Z السفر |
200mm (يمكن رفعها وفقا لمتطلبات العملاء) |
||||
|
محور X/Y/Z-3 مقياس خطي |
دقة المقياس الخطي للزجاج: 0.1mm |
||||
|
وضع التوجيه |
دليل خطي دقيق، دليل مسار مزدوج. |
||||
|
وضع العمل |
جهاز التحكم بالعصا، تشغيل الفأرة، برنامج الكشف التلقائي. |
||||
|
الدقة |
محور XYZ:≤2.5+L/200um |
||||
|
التكرار |
± 2.5 مليون |
||||
|
نظام الفيديو |
الـ CCD |
كاميرا CCD ملونة عالية الوضوح |
|||
|
العدسة |
6.5X استمر في النقر على عدسة التكبير الضوئي: 0.7X-4.5X تكبير الفيديو: 26X ~ 172X ((21.5"شاشة) |
||||
|
نظام الإضاءة |
المخطط |
إضاءة الخط الموازي LED |
|||
|
السطح |
0~255 الإضاءة السطحية LED بدون خطوة قابلة للتعديل بخمس حلقات ثمانية أجزاء |
||||
|
التكبير |
0.7X ~ 4.5X |
||||
|
برمجيات القياس |
برنامج UNIMETRO 2D للقياس التلقائي بالكامل |
||||
|
قدرة الحمل |
± 2.5 مليون |
||||
|
بيئة العمل |
25 كجم |
||||
|
إمدادات الطاقة |
درجة الحرارة 20 °C ± 2 °C، نطاق الرطوبة < 2 °C / ساعة، الرطوبة 30 ~ 80٪، الاهتزاز < 0.002g، < 15Hz |
||||
|
Dبعده ((W*D*H)) ((mm)) |
220 فولت / 50 هرتز / 10A |
||||
|
Dبعده ((W*D*H)) ((mm)) |
1600*780*1700 |
1750*920*1700 |
1900×1080×1700 |
1050*1280*1700 |
|
|
الوزن الصافي ((kg) |
380 |
450 |
600 |
800 |
|
معلومات الشركة
عميلنا ووكيلنا
| الأسئلة الشائعة |
|---|
| س1: هل أنت مصنع أم شركة تجارية ؟ |
| ج1: نحن مصنع ونعطيك أسرع رد في غضون 24 ساعة. |
| السؤال الثاني: ما هي أعمال شركتك بشكل رئيسي؟ |
| ج2: نحن ننتج بشكل رئيسي آلة قياس الرؤية، آلة قياس الإحداثيات، أجهزة قياس CMM و VMM، الخ. |
| السؤال 3: كيفية اختيار المواصفات المناسبة؟ |
| ج3: طالما تخبرنا عن مجموعة متنوعة وحجم المنتج الذي سيتم قياسه، فإن فريقنا المهني سوف ينصحك بأداة قياس ذات مواصفات مناسبة. |
| س4: هل تقبل الخدمة المخصصة؟ |
| ج4: تأكد من ذلك! يمكننا توفير ليس فقط الآلات النموذجية ، ولكن أيضا الآلات المخصصة لاحتياجات العميل. |
| س5: ما هي فترة الضمان الخاصة بك؟ |
| ج5: فترة ضمان منتجاتنا هي سنة واحدة. نوعية منتجاتنا مستقرة جدا، ونحن لدينا لقد تحسنت كثيراً في بعض الأجزاء القابلة للكسر يمكنك أن تكون واثقاً من جودة منتجاتنا |
