| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Unimetro |
| رقم الموديل: | الحارس 600 |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة خشبية + حزمة فراغ |
| وقت التسليم: | 15 يوم |
| شروط الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 50 مجموعة في الشهر |
| التطبيقات: | عمودي ، مستدق ، رأس القاطع ، سكين على شكل خاص | وارنتي: | 12 شهراً |
|---|---|---|---|
| دقة مقياس الخط: | 0.1um | الوضع: | يدوي أو أوتوماتيكي |
| مسافة العمل: | 90 ملم | الخدمة: | OEM، ODM |
| إبراز: | نظام فحص أداة القطع البصرية |
||
وصف

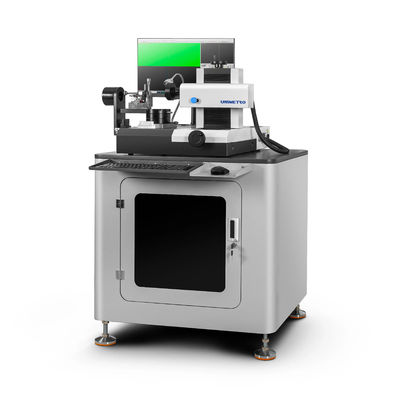

نظام فحص الأدوات UNIMETRO RANGER600 هو آلة قياس عالمية للثقوب والقطع الطحن والعدادات والمغلفات تحت نظام إضاءة مرن.بفضل التصميم المدمج والاستقرار العظيم، يمكن استخدام RANGER600 في غرفة المقياسات، وتلقي التفتيش، أو مباشرة في الإنتاج.
المعلمات
| اسم المنتج | آلة تفتيش الأدوات متعددة الوظائف لأدوات القطع المختلفة الشكل | |||||
| النموذج | رينجر 600 | |||||
| السفر على محور X | 80ملم | |||||
| رحلة محور Y | 60ملم | |||||
| نطاق قياس محور Z | 60ملم | |||||
| أقصى قطر للأداة | 20 ملم (اختياري 30 ملم) | |||||
| الحد الأقصى لطول الأداة | 200 ملم (اختياري 350 ملم) | |||||
| مسافة العمل | 90ملم | |||||
| العدسة | 0.7X-4.5X العدسة الكبيرة الملتوية | |||||
| الكاميرا | كاميرا عالية الجودة | |||||
| دقة مقياس خطي | 0.1م | |||||
| التكبير | 12.6X-79.2X/25.2X-158.4X ((اختياري) | |||||
| مجال الرؤية | 27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (اختياري) | |||||
| الدقة | X ~ Y، (2.5 + L / 100) μm ، L هو الطول المقاس | |||||
| البنك المركزي | نظام التشغيل Windows 10، مع شاشة LCD 24 بوصة | |||||
| نظام الإضاءة | 8 أقسام ضوء حلقات LED، ضوء المخطط والضوء المساعد المرن، كل التحكم البرمجي والبرمجة. | |||||
| تنسيق الإدخال | ملفات DXF | |||||
| تنسيق الإخراج | EXCEL، DXF | |||||
الملحقات
الضوء المساعد الزاوية الحرة وحدة ضوء المخطط
| ضوء إضافي قابل للتخفيف متوفر على ذراع مرنة مما يساعد المستخدمين على الحصول على صورة محلية محسنة. | هذا يمكن تحريكها على طول اتجاه المحور إكس يوفر أفضل صورة وحافة حادة من وجهات نظر الكائن للمستخدم عند قياس محور الأداة. |
جدول القاعدة حامل الأدوات
| محطة عمل قائمة صلبة مع مساحة تخزين عملية ومفتوحة للمواد والأدوات. | يتم تضمين حامل أدوات متعدد الأقسام على جانب الآلة. يمكن للمستخدمين حمل جميع الأدوات من أجل الإعداد لتجنب الارتباك. |
الخصائص
1التصميم المتقدم
> التصميم الإرغونومي والبناء الصلب.
>التقاط الصورة عالية الجودة ومزيج العرض ، كما أن مستوى تكبير المجهر اختياري.
> كتلة V مستقرة ودقيقة لسهولة حمل الأدوات ومواءمتها.
>تتوفر زوايا قياس ميكانيكية ثابتة من 0 درجة و 90 درجة على المرحلة الدورية.
> يتم تضمين مكيف دقة عالية في الجدول الدوار، ويقدم موقع زاوية دقيقة للمستخدمين.
>ضوء حلقات LED قابلة للبرمجة متعددة الأقسام لإضاءة السطح، بما في ذلك الإضاءة الكونتورية والضوء المساعد الزاوية الحرة للميزات القياسية.
> برنامج قياس SMARTOOL يوفر وظيفة قياس محددة لأدوات القطع.
> الكشف التلقائي عن الحافة ، قياس الزاوية السريعة مع الشبكة ، وظائف مقارنة عناصر CAD متوفرة.
2. زوايا متعددة القياس
لتحديد موقع زاوية الأدوات بشكل أسرع ودقيق أثناء عملية القياس ، يقدم الطاولة الدوارة من RANGER600 زوايا ميكانيكية ثابتة ، 0 درجة و 90 درجة.في الموقف 0 درجة المستخدمين قادرين على قياس نهاية الأداة، نهاية الأداة - العمود المركزي، نهاية الأداة - الزاوية الأمامية، الخ. وموقف 90 درجة متاحة لزاوية هليكس، زاوية محورية الأمامية، الزاوية الخلفية الأولى، الزاوية الخلفية الثانية وزاوية منحنى الحافة، الخ.
0 درجة 45 درجة
