| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| إصدار الشهادات: | CE |
| رقم الموديل: | هو |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | حافظة خشبية |
| وقت التسليم: | 20 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 10 شهريا |
| جهد الطاقة: | 220 فولت | ضغط الهواء: | 0.7-1.0MPA |
|---|---|---|---|
| مرشح دقة: | 0.3 ميكرومتر | إمدادات الهواء: | 0.12-0.45 متر مكعب / دقيقة |
| درجة حرارة العمل: | 18-22 درجة مئوية | دورة درجة الحرارة كل ساعة: | 1 درجة مئوية / ساعة |
| أقصى تسريع ثلاثي الأبعاد: | 900 مم / ثانية | أقصى سرعة ثلاثية الأبعاد: | 520 مم / ثانية |
| إبراز: | آلة قياس 3D CMM,آلة قياس 0.1um 3D,آلة قياس تنسيق 3D |
||

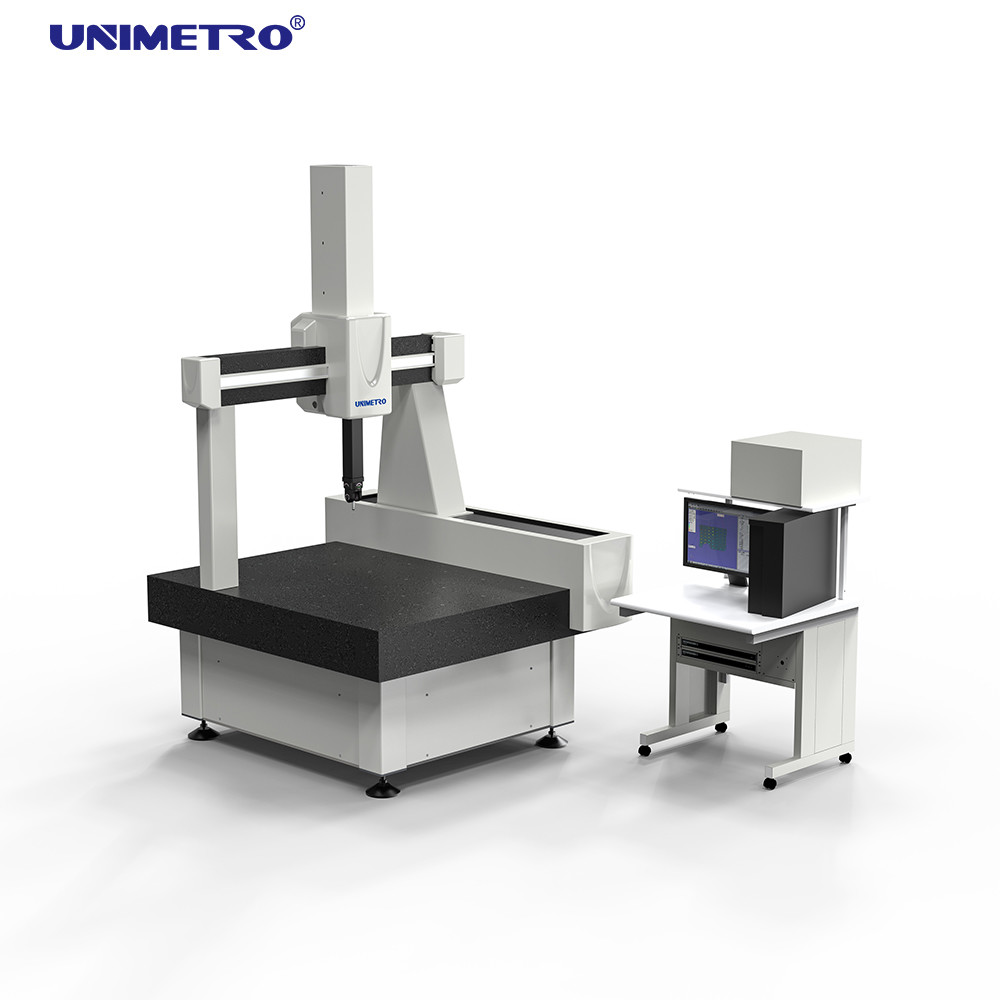

"هيليوم" تمثل أعلى آلة دقة تم تطويرها وتصميمها بالكامل بواسطة UNIMETRO. تخضع كل قطعة لاختيار صارم أثناء التصنيع، مما يضمن تجميعًا مثاليًا وفي الوقت المناسب. يتم قبول جميع آلات القياس وفقًا لمعايير ISO 10360-2، باستخدام إجراءين قياسين للقبول مع قياس ليزر فائق الدقة ومقاييس صلبة معتمدة من DKD.
| المعلمة | المواصفات |
|---|---|
| منطقة القياس | X=710 مم، Y=1016 مم، Z=610 مم |
| الأبعاد الكلية | 1460 × 1800 × 2700 مم |
| الوزن الأقصى للجزء | 1000 كجم |
| وزن الآلة | 2380 كجم |
| MPEe | ≤ 1.8+L/350 (ميكرومتر) |
| MPEp | ≤ 2.3 ميكرومتر |
| دقة المقياس | 0.5 ميكرومتر |
| السرعة ثلاثية الأبعاد القصوى | 520 مم/ثانية |
| التسارع ثلاثي الأبعاد الأقصى | 900 مم/ثانية |
Rational-DMIS- حزمة برامج قياس ثلاثية الأبعاد متكاملة واسعة النطاق تم تطويرها حديثًا مصممة للمبتدئين والمستخدمين المتقدمين على حد سواء. تتميز بالامتثال الكامل لنواة DMIS الأصلية لمعايير ISO 22093:2003، مما يجعلها نموذجًا لتوحيد برامج قياس CMM.
رأس المسبار: رأس يدوي MH20i من RENISHAW
| المعلمة | المواصفات |
|---|---|
| تكرار الموضع | +0.5 ميكرومتر |
| خطوات تحديد الموضع | 15 درجة |
| محور الدوران | +180 درجة |
| محور التأرجح | 0 درجة - 90 درجة |
| العدد الإجمالي للمواضع | 140 مم |
| درجة حرارة التشغيل | 10-40 درجة مئوية |
المسبار: وحدة TP20 SF / تجميع مسبار M2
| العدد | الاسم | المواصفات | الكمية |
|---|---|---|---|
| A-5004-7585 | قضيب تمديد المسبار | 10 مم | 1 |
| A-5004-7586 | قضيب تمديد المسبار | 20 مم | 2 |
| A-5000-2280 | قضيب تمديد المسبار | 240 مم | 1 |
| A-5000-7805 | مسبار كروي | φ0.7 × 10 مم | 2 |
| A-5000-7806 | مسبار كروي | φ1 × 10 مم | 2 |
| A-5000-3603 | مسبار كروي | φ2 × 10 مم | 2 |
| A-5000-3604 | مسبار كروي | φ3 × 10 مم | 2 |
| A-5000-4161 | مسبار كروي | φ4 × 10 مم | 1 |
| A-5000-2286 | مسبار كروي | φ5 × 10 مم | 1 |
| مفتاح ربط المسبار | 2 | ||
| الإجمالي: | 10 نوع | 16 قطعة | |
