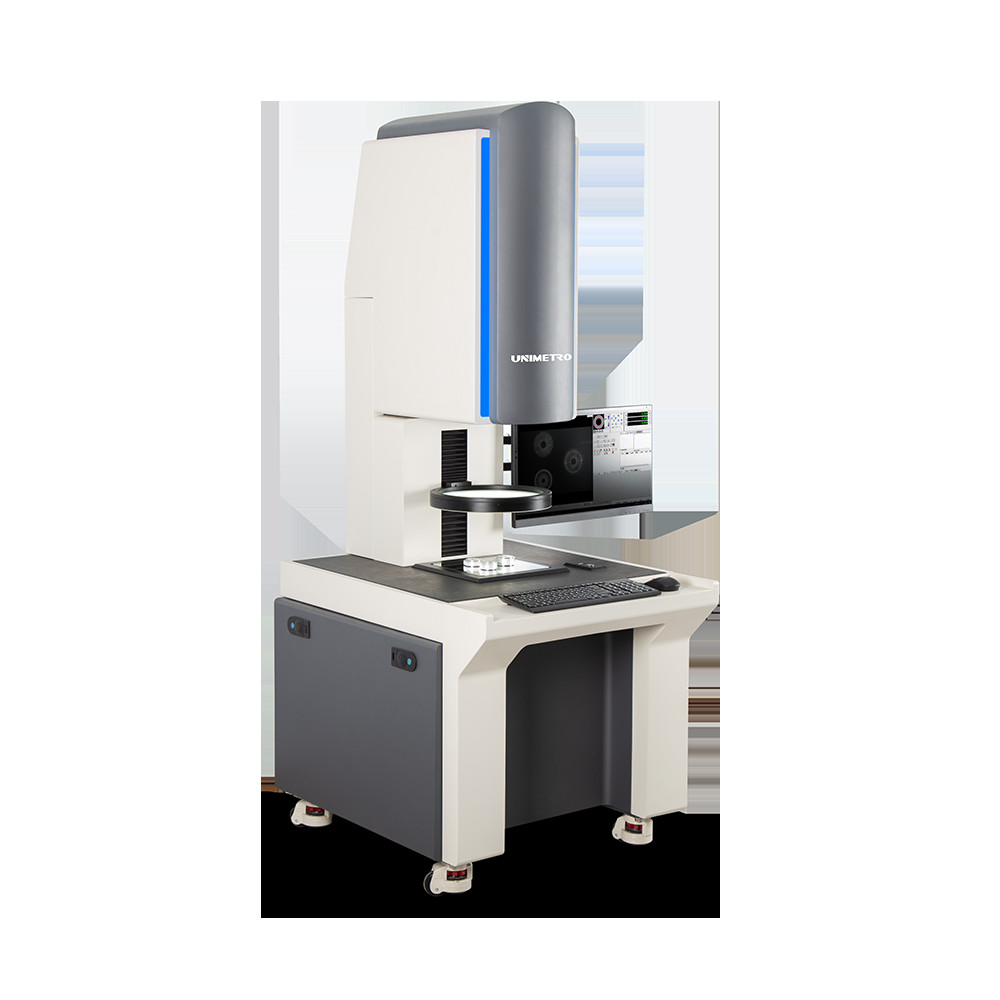

أداة قياس خشونة السطح لمحمل الذراع المفصلية

المعلومات الأساسية
مكان المنشأ: دونغقوان ، الصين
اسم العلامة التجارية: UNIMETRO
رقم الموديل: SPR1000
الحد الأدنى لكمية: 1
الأسعار: Discussible
تفاصيل التغليف: حافظة خشبية
معلومات تفصيلية
المستشعر: مستشعر محيط رقمي من النوع ومستشعر خشونة بدون رأس قياسي سورفتواري: نظام قياس الكفاف CMS ونظام قياس خشونة السطح RMW ونظام التحليل
طالب وظيفة: محمل ذراع مفصلية ، كريستال الجرمانيوم الصف البصري ، حلقة الختم ، ختم توربو إلخ المحور ع: 320 ملم
المحور السيني: 100 ملم الدقة الخطية Z1¹: ± (1.5+ | 0.2H |) ميكرومتر
قوس: ± (1.5+ | 0.2H |) ميكرومتر الطول الموجي المقطوع: 0.025،0.08،0.25،0.8،2.5،8 مم
تسليط الضوء:

أداة قياس محيط المحمل المفصلي

,

أداة قياس الخشونة

,

أداة قياس الخشونة 100 مم


منتوج وصف







نظام قياس كونتور اختبار خشونة السطح



خشونة السطح كونتور تستر خشونة كونتور آلة قياس خشونة قياس بروفيلومتر آلة







وصف المنتج



أساس تحليل قياس ملف الخشونة



تشمل العناصر القابلة للقياس لجميع الأسطح الحجم والشكل والخشونة والتموج.تحتاج العديد من المكونات البارزة إلى تحليل جميع العناصر المذكورة أعلاه.

الأبعاد: الأشكال الوظيفية للسطح المحددة بالعلاقة الخطية بين نصف القطر والزاوية والمسافة والميزات.
الشكل: الانحراف عن الشكل المستهدف للسطح (مستوي ، كرة ، مخروط ، إلخ) ، يحدث عادةً بسبب خطأ الآلة
الخشونة: ناتجة عن عوامل مثل أدوات القطع أو عمليات التصنيع
◆ التموج: تأثير غير مثالي للآلة ناتج عن الاهتزاز أو الصلابة غير الكافية أو عوامل أخرى غير مستقرة في العملية

















سلسلة SPR1000



الخصائص: النوع القياسي ، تكلفة الاستخدام المنخفضة.



باستخدام مستشعر كفاف رقمي ومستشعر مزدوج لمستشعر الخشونة القياسي الاستقرائي ، يمكن استخدام آلة لقياس الكفاف والخشونة.



















حالة القياس



أداة قياس خشونة السطح لمحمل الذراع المفصلية 0 أداة قياس خشونة السطح لمحمل الذراع المفصلية 1



           ذراع مفصلية تحمل الكريستال الجرمانيوم البصري الصف





أداة قياس خشونة السطح لمحمل الذراع المفصلية 2 أداة قياس خشونة السطح لمحمل الذراع المفصلية 3



خاتم الختم توربو الختم









الحجم الموصى به



رقم المواصفات
PR1103G-sdk

نطاق القياس
المحور السيني
100 ملم
المحور ع
320 ملم
المحور Z1
C: ± 12.5mm / R: ± 420 ميكرومتر


دقة الكنتور
الدقة الخطية Z1¹
± (1.5+ | 0.2H |) ميكرومتر
قوس
± (2 + ص / 8) ميكرومتر
زاوية
± 2´
استقامة
0.8 ميكرومتر / 100 مم



دقة الخشونة
الدقة الخطية
± 4٪
ضوضاء متبقية
≤0.02 ميكرومتر
قيمة مكررة
1δ≤2 نانومتر
الطول الموجي المقطوع
0.025،0.08،0.25،0.8،2.5،8 مم
طول التصنيف
λcX2،3،4،5،6،7

سرعة القيادة
المحور السيني
0.1 ~ 10 ملم / ثانية
المحور ع
0.5-10 مم / ثانية






وظيفة القياس
الملف الشخصي
يمكن إجراء تحليل استقامة العناصر الخطية لأنواع مختلفة من أسطح قطعة العمل ، وميزات النقطة ، والمسافة بين النقاط والنقاط ، والمسافة بين الخطوط والخطوط ، وموضع كل عنصر بما في ذلك المسافة ، والتوازي ، والعمودية ، والزاوية ، وعمق الأخدود ، وعرض الأخدود ، ونصف القطر. تحليل التحدب تحليل الملف الشخصي
خشونة

دالة الخشونة: Ra ، Rp ، Rv ، Rz (jis) ، R3z ، RzDIN ، Rzj ، Rmaz ، Rc ، Rt ، Rq ،

Rsk، Rku، Rsm، Rsm، Rs، RΔq، Rk، Rpk، Rvk، Mr1، Mr2، Rmr
معلمة التموج: Wa، Wt، Wp، Wv، Wz، Wq، Wsm، Wsk، Wku، Wmr
المعلمة الكنتورية الأصلية: Pa ، Pt ، Pp ، Pv ، Pz ، Pq ، Psm ، Psk ، Pku ، Pmr



















أداة قياس خشونة السطح لمحمل الذراع المفصلية 4

● السفر بالسكك الحديدية: 100-150 مم


● الفاصل الزمني: 0.2 ~ 2 ميكرومتر


● استقامة كفاف: 0.5 ميكرومتر / 100 مم


● القيمة المتبقية الخشنة: ≤0.02 ميكرومتر


● السرعة القصوى للتحرك: 10 مم / ثانية


● الحد الأدنى لسرعة القياس: 0.1 مم / ثانية


وصف الميزة: محرك قياسي ، يمكن للأداء تلبية متطلبات دقة قياس الكفاف على مستوى الجزء ، مع مستشعر الخشونة يمكن أن يلبي احتياجات القياس لـ Ra أكبر من 0.1 ميكرون







عضو العمود: عمود نوع قياسي Cns / عمود طويل من نوع Cnsl القياسي

(يمكن الاختيار حسب احتياجاتك)







النطاق: 320 ~ 420mm / 520 ~ 620mm


● السرعة القصوى للتحرك: 10 مم / ثانية


● الحد الأدنى لسرعة الحركة: 0.5 مم / ثانية


● دقة تحديد المواقع: 0.01 مم


● وصف الميزة: تصميم خفيف الوزن ، عمود من نوع الإطار ، استخدام طويل الأمد بدون تشوه







مكونات المنصة: آلة قياسية متكاملة Mpm







● المواد: الرخام


● المواصفات: 500 * 800،500 * 1000


● وصف الميزة: تصميم من قطعة واحدة ، هيكل مدمج ، سهولة الصيانة والتوفير





باستخدام مقياس خشونة من نوع الاتصال ، يتم قياس خشونة السطح عن طريق تتبع المسبار عبر سطح الهدف.في المقابل ، يُصدر مقياس خشونة عدم التلامس القائم على الليزر شعاع ليزر على الهدف ويكشف الضوء المنعكس لقياس الخشونة









جهاز اختبار الخشونةيستخدم لتحديد نسيج السطح أو خشونة السطح للمادة بسرعة وبدقة.يُظهر اختبار الخشونة عمق الخشونة المقاس (Rz) وكذلك متوسط ​​قيمة الخشونة (Ra) بالميكرومتر أو الميكرونات (m).
