جهاز اختبار خشونة الأسطح المتقدم متعدد الوظائف من RMW
جهاز اختبار خشونة أسطح احترافي يتميز بتقنية مستشعر حثي بدون مسبار لتحليل وقياس شامل للأسطح.
أساسيات قياس خشونة الأسطح
يشمل تحليل الأسطح أربعة عناصر قابلة للقياس حاسمة لتقييم المكونات عالية الدقة:
- الأبعاد: علاقات خطية تحدد الأشكال الوظيفية للسطح بما في ذلك نصف القطر والزوايا والمسافات
- الشكل: انحرافات عن هندسة السطح المستهدفة ناتجة عن عدم دقة الآلة
- الخشونة: اختلافات في نسيج السطح ناتجة عن أدوات القطع وعمليات التشغيل الآلي
- التلوي: عدم انتظام دوري للسطح ناتج عن الاهتزازات أو مشاكل الصلابة أو عدم استقرار العملية
ميزات سلسلة SR1000
تكوين قياسي مكتبي يتميز بكفاءة تكلفة وأداء استثنائيين:
- تقنية مستشعر حثي قياسي بدون أسلاك
- تقييم شامل لمئات من معلمات الخشونة والتلوي والملف الشخصي
- قدرات قياس احترافية
تطبيقات القياس

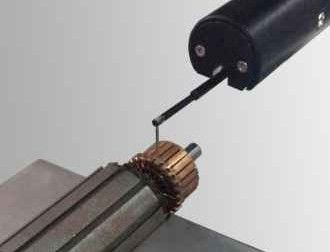

المبادل الكهربائي

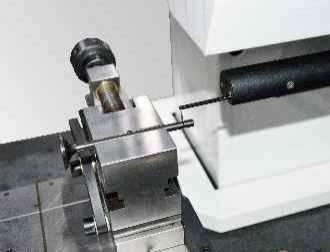

مقبض مفك براغي

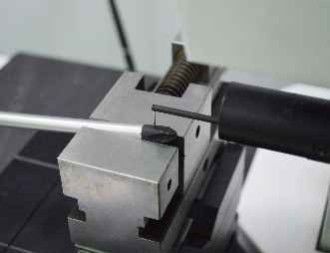

مكون صمام

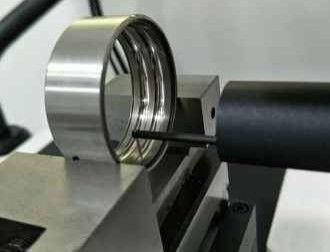

محمل
المواصفات الفنية
| المواصفات |
القيمة |
| رقم الموديل |
SR1133G-sak |
| نطاق قياس المحور السيني |
100 مم |
| نطاق قياس المحور الصادي |
320 مم |
| نطاق المحور Z1 |
±420 ميكرومتر/65536:1 |
| الدقة الخطية للمحور Z1 |
±4% |
| التكرارية |
1δ≤2 نانومتر |
| طول القطع |
0.025، 0.08، 0.25، 0.8، 2.5، 8 مم |
| طول التصنيف |
μcX2,3,4,5,6,7 |
| الضوضاء المتبقية |
≤0.005 ميكرومتر |
| سرعة محرك المحور السيني |
0.1~10 مم/ثانية |
| سرعة محرك المحور الصادي |
0.5-10 مم/ثانية |
قدرات القياس
تحليل شامل للمعلمات بما في ذلك:
معلمات الخشونة: Ra، Rp، Rv، Rz(jis)، R3z، RzDIN، Rzj، Rmaz، Rc، Rt، Rq، Rsk، Rku، Rsm، Rs، RΔq، Rk، Rpk، Rvk، Mr1، Mr2، Rmr
معلمات التلوي: Wa، Wt، Wp، Wv، Wz، Wq، Wsm، Wsk، Wku، Wmr
معلمات الكفاف الأصلي: Pa، Pt، Pp، Pv، Pz، Pq، Psm، Psk، Pku، Pmr
مكونات النظام
مستشعر حثي من سلسلة R
الدقة: 65536:1 / 262144:1
نطاق القياس: ±420 ميكرومتر / ±620 ميكرومتر
الدقة الخطية: R: ±4% / ±3%
الضوضاء المتبقية: ≤0.007 ميكرومتر / ≤0.005 ميكرومتر
مرجع الخشونة: دليل، بدون أسلاك
مستشعر خشونة بدون رأس بخصائص استجابة تردد ممتازة وعرض نطاق إشارة واسع، يمثل نوع المستشعر الأمثل لتطبيقات قياس الخشونة.
خيارات نظام القيادة
مسار السكة: 100-150 مم
فترة الرقم: 0.2~2 ميكرومتر
استقامة الكفاف: 0.5 ميكرومتر/100 مم
قيمة الخشونة المتبقية: ≤0.02 ميكرومتر
السرعة القصوى للحركة: 10 مم/ثانية
السرعة الدنيا للقياس: 0.1 مم/ثانية
نظام قيادة قياسي يوفر دقة قياس كفاف على مستوى الجزء، متوافق مع مستشعرات الخشونة للقياسات التي تتجاوز Ra 0.1 ميكرون.
مكونات العمود
النطاق: 320~420 مم / 520~620 مم
السرعة القصوى للحركة: 10 مم/ثانية
السرعة الدنيا للحركة: 0.5 مم/ثانية
دقة تحديد الموضع: 0.01 مم
تصميم إطار-عمود خفيف الوزن يضمن استقرارًا طويل الأمد دون تشوه.
مكونات المنصة
المادة: رخام
المواصفات: 500×800، 500×1000
تصميم قطعة واحدة يتميز بهيكل مدمج لسهولة الصيانة وكفاءة المساحة.
أسئلة متكررة
هل أنتم مصنع أم شركة تجارية؟
نحن مصنع ونقدم ردودًا في غضون 24 ساعة.
ما الذي تصنعه شركتكم بشكل أساسي؟
نحن متخصصون في آلات القياس البصري، وآلات القياس بالإحداثيات، وتجهيزات CMM و VMM، ومعدات القياس ذات الصلة.
كيف أختار المواصفات المناسبة؟
سيقوم فريقنا المحترف بتوصية المواصفات المناسبة بناءً على تنوع منتجاتك ومتطلبات القياس الخاصة بك.
هل تقبلون خدمة مخصصة؟
نعم، نحن نقدم كلاً من الآلات القياسية والحلول المخصصة المصممة خصيصًا لتلبية احتياجات العملاء.
ما هي فترة الضمان الخاصة بكم؟
تأتي منتجاتنا مع ضمان لمدة عام واحد. لقد عززنا متانة المكونات القابلة للكسر لضمان موثوقية المنتج.
