| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Unimetro |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | HE652 |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | usd 32500-usd 37500/set |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 15 يومًا |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 30 مجموعة في الشهر |
| البعد: | 1700*1180*1750mm | الوزن الصافي: | 1500 كجم |
|---|---|---|---|
| X/Y السفر: | 500x600 | دقة: | ≤3+l/200um |
| التكرار: | 3um | ||
| إبراز: | آلة قياس الرؤية عالية الدقة,آلة قياس الرؤية العملاقة المنقولة,آلة قياس الرؤية 1500 كجم |
||

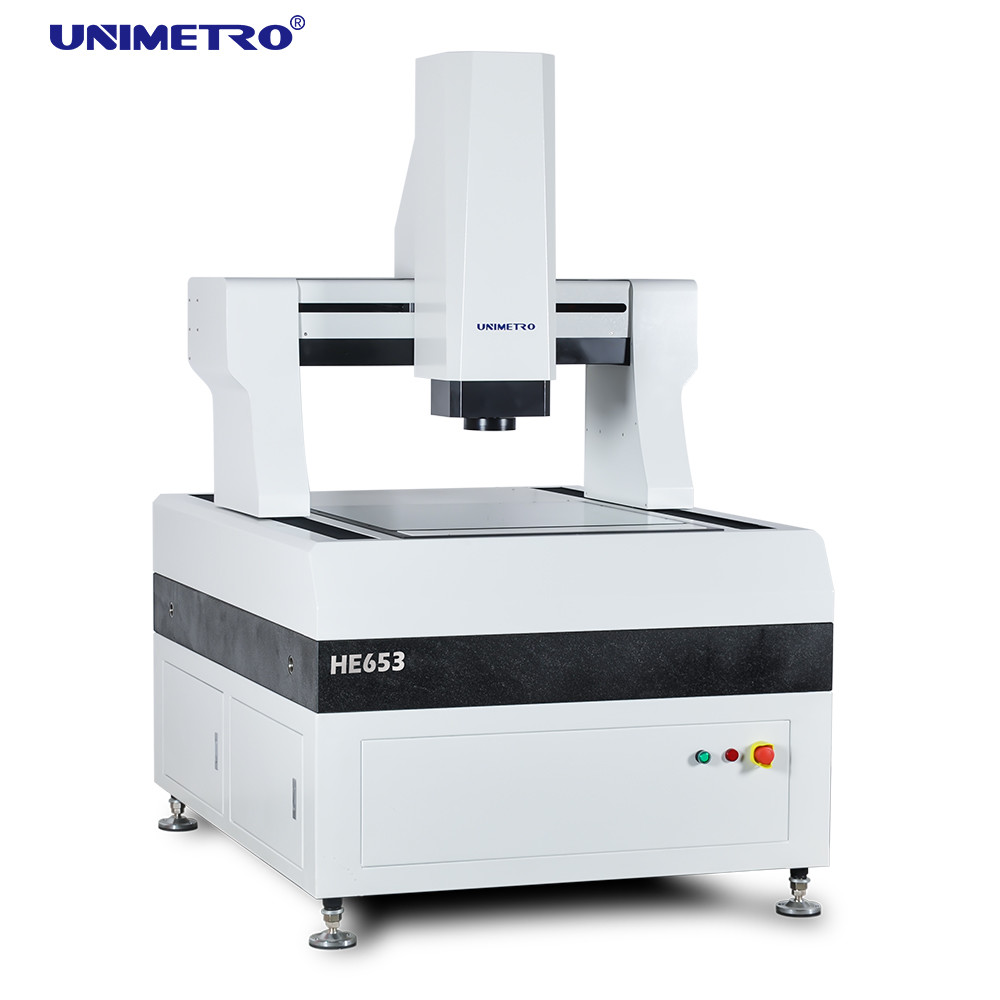

أنظمة قياسات بصرية عالية الدقة من سلسلة HE، تجمع بين دقة عالية وكفاءة عالية، وتقدم قياسات عالية السرعة للعناصر الهندسية لأنواع مختلفة من الأجزاء.يتم استخدام سلسلة HE على نطاق واسع في مختلف الصناعات والمنتجات مثل PCBالمواد المزودة بالنحاس والزجاج، وحدات LCD، ومواد العزل الخ.
يتم إدخال تحليل العناصر النهائية في عملية تصميم سلسلة HE،ضمان صلابة عالية وهيكل ميكانيكي دقيق.قاعدة الماكينة تستخدم هيكل نوع جسر متحرك إطار مغلقوالتي هي بسيطة وتقدم قدرة عالية على الحمل وأفضل أداء الحركة.
خصائص المنتج
ميزات آلة قياس الرؤية الكبيرة:
>> هيكل قاع متحرك وقطع العمل ثابت عند القياس.
>> أربعة محاور تحكم CNC التلقائي بالكامل في الحلقة المغلقة ، قياس تلقائي بالكامل ؛
>> 000 الدرجة الجرانيت القاعدة والعوارض، مستقرة وموثوقة؛
>> فتح حاكم الشبكة مع دقة عالية واستقرار جيد
>> تحديد الدقة خطية دليل السكة الحديدية، طحن درجة المسمار الكرة وباناسونيك AC محرك الخدمة ضمان استقرار دقة وضع نظام حركة الماكينة؛
>> كاميرا ملونة عالية الدقة لتلبية متطلبات الملاحظة الواضحة والقياس المستقر
>> 6.5x عدسة تكبير آلي مستمر، تكبير آلي دقيق، تصحيح بكسل واحد يكفي؛
>> يمكن برمجة مصدر الضوء السطحي LED ذو 5 حلقات و 8 مناطق ونظام مصدر الضوء الموازي للضوء LED يمكن أن يدرك 256 مستوى تعديل الوضوح بشكل ذكي ؛
>> يتم تكوين مسبار الاتصال المستورد لتحقيق القياس ثلاثي الأبعاد ؛
>> يتم توفير برنامج قياس الصور التلقائي Immeasuring4.2 مع حقوق الملكية المستقلة كمصدر قياسي ، وهو قوي وسهل الاستخدام ؛
وظيفة البرنامج
آلة قياس رؤيتنا الكبيرة لديه برنامج قوي لدعم.
▶مع برنامج قياس المركب RationalVue الخارجي، تعد سلسلة ULTRA قادرة على تقديم وظيفة قياس مركب 2D / 3d قوية.
▶واجهة تشغيل بسيطة وسهلة الفهم تجعل القياس أكثر بساطة وكفاءة.
▶يمكن تعيين برنامج قياس تلقائي لإكمال قياس الدفعة بكفاءة وسريعة.
المعلمات
| النموذج |
الهي 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| السفر (م) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
محور Z السفر ((ملم) |
200 ((يمكن رفعها وفقا لمتطلبات العملاء) |
|||||
|
قدرة الحمل |
حوالي 35 كجم |
|||||
| الأبعاد (ملم) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| الوزن ((كجم) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
القرار |
0.5μm ((0.1um للخيار) |
|||||
|
الكاميرا |
كاميرا رقمية 2M HD GIGA |
|||||
|
عدسة تكبير |
العدسة ذاتية التكبير المهنية تكبير عدسة التكبير: 1 ~ 10X |
|||||
|
تكبير الفيديو |
18~ 195X (وفقاً للنماذج المختلفة للكامرة المختارة ، سيتغير تكبيرها ؛ الكبر الفعلي يخضع للبيانات المقاسة) |
|||||
|
القيادة |
8.1~1.3mm (وفقاً لمختلف مخططات مطابقة الكاميرا والعدسة ، فإن مجال الرؤية سيتغير وفقًا لذلك ، ويتوقف مجال الرؤية الفعلي على البيانات المقاسة) |
|||||
|
الدقة* |
≤ (3+L/200) μm |
|||||
|
الإضاءة |
إضاءة سطح LED قابلة للبرمجة 5 حلقات 8 أقسام (ضوء حلقات 40 قسمًا ، ضوء محوري ، ضوء حلقات متحرك متعدد الألوان للاختيار) |
|||||
