| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Unimetro |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | B300 |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | USD 3500-USD 5000/set |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 15 يوم |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 30 مجموعة شهريا |
| البعد: | 600*740*980 | نطاق القياس: | 300*200*200 |
|---|---|---|---|
| قياس الدقة: | 2.5+L/100 | قرار المقياس الخطي: | 0.5μ （0.1μ اختياري） |
| مسافة العمل: | 80mm | ||
| إبراز: | معدات القياس البصري CE,معدات القياس البصري للرؤية اليدوية,آلة قياس الرؤية اليدوية للمعايرة السهلة |
||

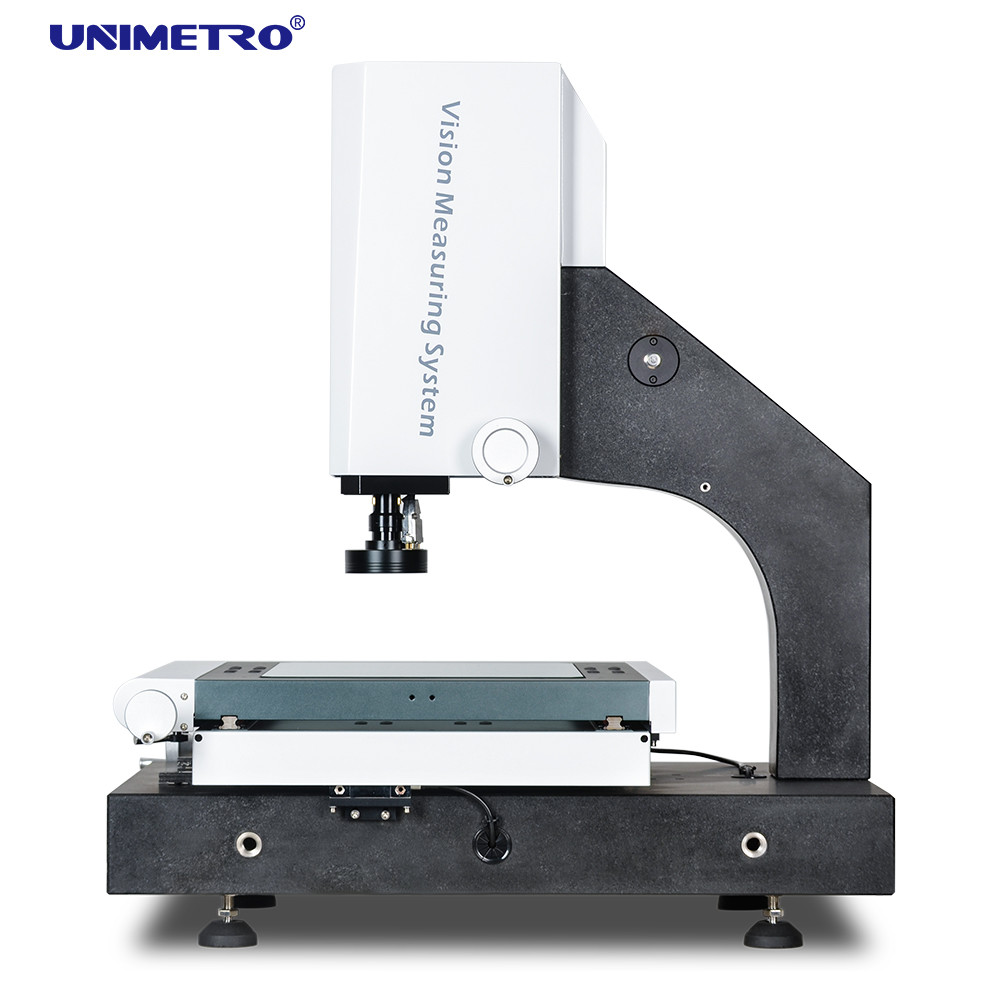

يمكن تشغيل آلة قياس الرؤية اليدوية الخاصة بنا كما هو موضح في الفيديو أدناه:
◉قاعدة وعمود من الجرانيت، ثبات ممتاز؛
◉مرحلة عمل من الألومنيوم، تجعل التحكم في الحركة سريع الاستجابة ومرنًا؛
◉باستخدام دليل خطي HIWIN وسكة توجيه خطية عالية الدقة، مع مرحلة عمل من الألومنيوم ومعالجة سطحية صلبة بأكسيد الألومنيوم، يضمن الأداء الديناميكي العالي ودورة الحياة الطويلة للآلة.
◉نظام تحكم متكامل، مدمج مع التحكم في الحركة، وجميع التحكم في الإشارات مثل الإضاءة وقراءة المقياس الخطي، يضمن أن أداء الجهاز مستقر للغاية.
◉ مقاييس خطية بدقة 0.5 ميكرومتر على 3 محاور
◉ كاميرا رقمية بدقة 1.2 ميجابكسل HD
الميزات
◉ لمس بزوايا متعددة
◉ إعداد نظام إحداثيات سريع
◉ متوافق مع الخط الكامل من أقلام Renishaw
◉ وحدة CAD مدعومة (اختياري)
المعلمات
| الموديل | BASIC 200 | BASIC 300 | BASIC 400 | BASIC 500 | |
| الأبعاد (مم) (الطول * العرض * الارتفاع) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| نطاق القياس (مم) (X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| دقة القياس (ميكرومتر) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 | |
| التكرار (ميكرومتر) | 2.5 | 2.5 | 2.5 | 3 | |
| الوزن (كجم) | 140 كجم | 190 كجم | 240 كجم | 290 كجم | |
| الصورة والقياس | CCD | كاميرا رقمية بدقة 1.2 ميجابكسل HD | |||

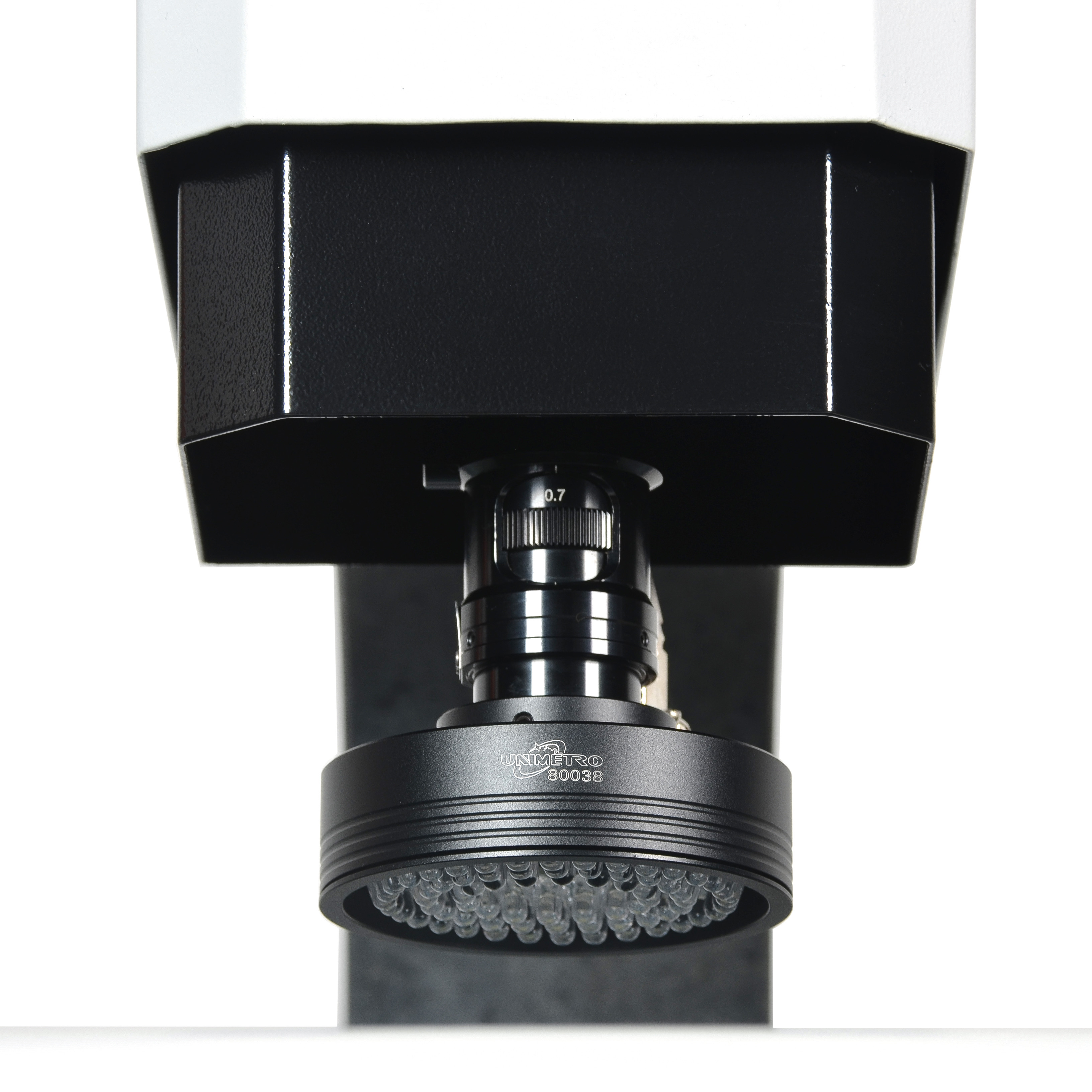

| العدسة | عدسة تكبير يدوية مسننة 0.7-4.5X مع مستشعر تغذية مرتدة لإشارة التكبير | ||||
| التكبير | 18-195X (للإشارة فقط. مع اختلاف الكاميرا والعدسة، سيختلف التكبير.) | ||||
| مجال الرؤية | 8.1~1.3 ملم | ||||
| مسافة العمل | 80 ملم | ||||
| دقة المقياس الخطي | 0.5 ميكرومتر (0.1 ميكرومتر كخيار) | ||||
| نظام القيادة | التحكم اليدوي في المحاور X و Y و Z | ||||
| الإضاءة | ضوء سطحي حلقي LED قابل للبرمجة بـ 4 أقسام، ضوء محيطي LED متوازي، ضوء حلقي LED بـ 8 أقسام، محوري، كخيار | ||||
L هو طول القياس (مم)، وتتعلق الدقة الميكانيكية للمحور Z ودقة التركيز بسطح قطعة العمل. **التكبير هو قيمة تقريبية، وهو مرتبط بأبعاد الشاشة ودقتها.
مجال الرؤية (مم) = (قطري * أفقي * رأسي)
0.5X أو 2X الهدف اختياري متاح، وتحقيق تكبير الصورة: 13X~86X أو 52X~344X.
وظائف البرنامج
لديناآلة قياس الرؤية اليدويةاستخدم برنامج الوظائف القوي.
برنامج INSPECT 3D VISION MEASURING
◉ إدخال ملف CAD والقياس
◉ مصفوفة الأجزاء والقياس الكلي
◉ التركيز التلقائي وقياس الارتفاع
◉ تساعد وظيفة التنقل في تحديد الموقع بسرعة
◉ وظيفة قياس هندسية قوية
◉ تقارير بيانات متعددة ووظيفة إخراج البيانات الرسومية
◉ برنامج مستخدم مرن
◉ إنشاء عناصر مرجعية
◉ وظيفة قوية للكشف عن الحواف
◉ دعم ملحقات خارجية متعددة
◉ الحساب التلقائي للتسامح الهندسي للعناصر
◉ قياس الإنتاج المعقد بسرعة وسهولة
