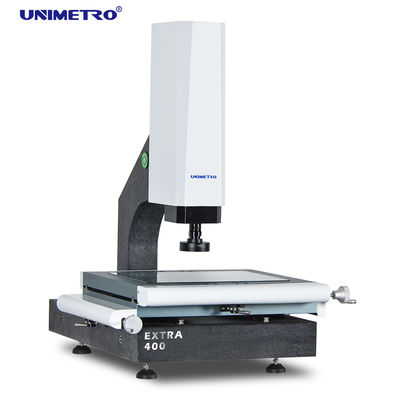

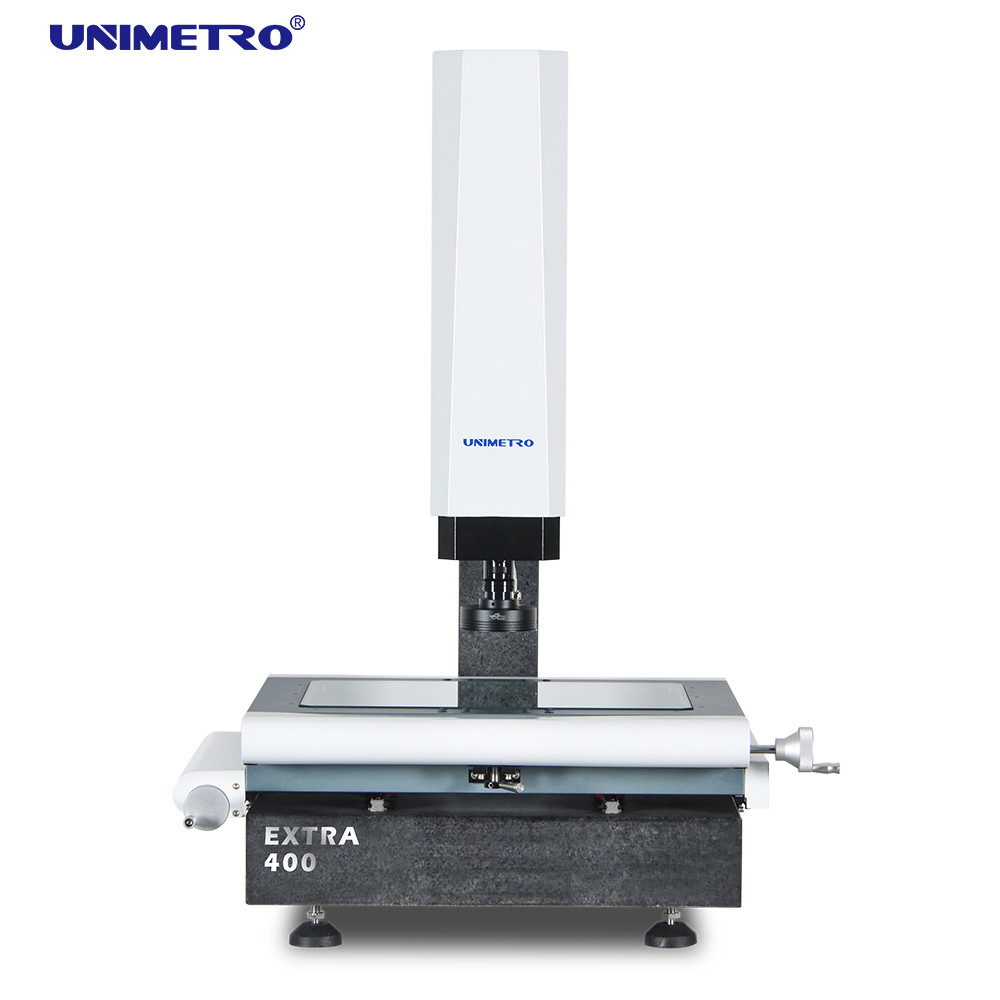

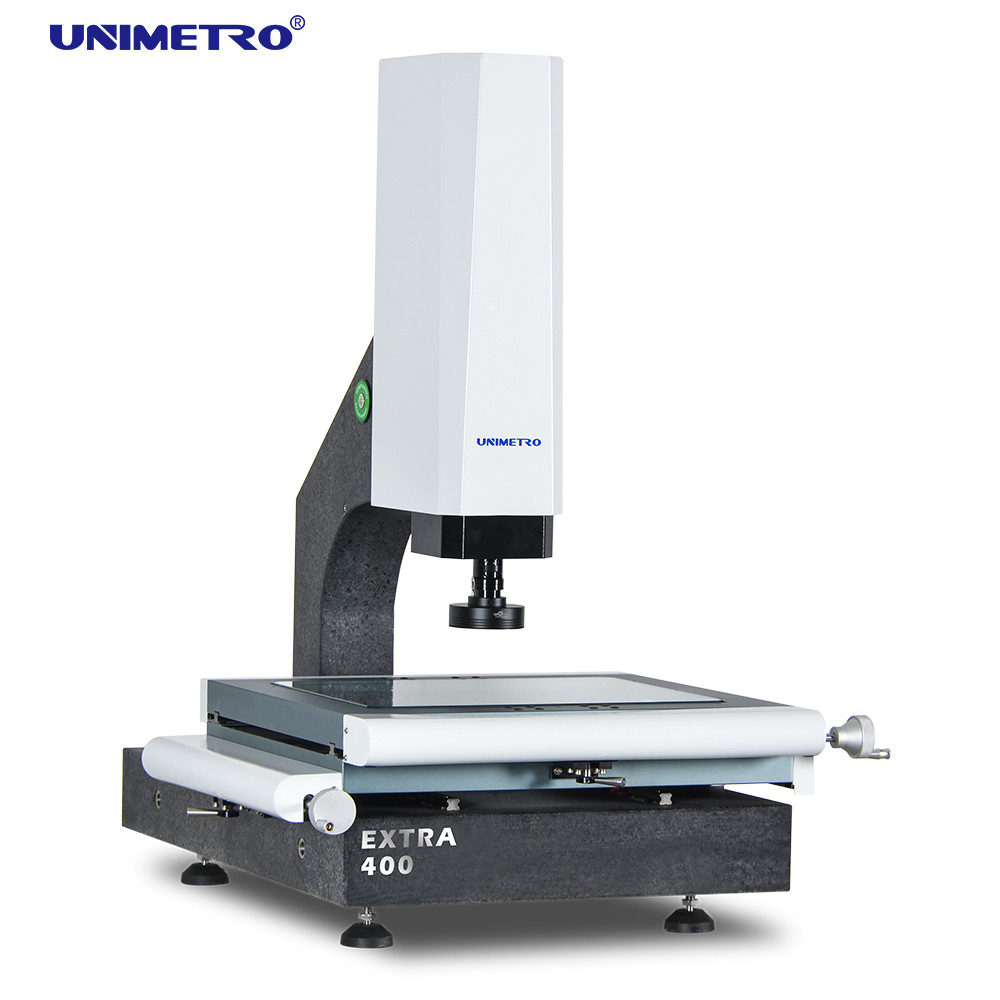

نظام قياس الرؤية شبه الأوتوماتيكي (VMM) مع إمكانية تكرار 2.5 ميكرومتر، موديل E300

المعلومات الأساسية

مكان المنشأ:	الصين
اسم العلامة التجارية:	Unimetro
إصدار الشهادات:	CE, ISO
رقم الموديل:	E300

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	usd 5460-usd 6300 usd/set
تفاصيل التغليف:	حقيبة خشبية
وقت التسليم:	15 يوم
شروط الدفع:	T / T.
القدرة على العرض:	30 مجموعة شهريا

افضل سعر ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية

البعد:	600740980mm	نطاق القياس:	300200200
دقة القياس:	2.5+L/100	وزن:	190 كجم
التكرار:	2.5 ميكرومتر
إبراز:	آلة قياس الرؤية شبه الأوتوماتيكية , آلة قياس الرؤية Vmm , آلة قياس الرؤية 2.5μM التكرار

منتوج وصف

معدات قياس الرؤية شبه الآلية ذات الدقة العالية

آلة قياس الرؤية لدينا لديها الميزات التالية:
قاعدة الجرانيت والعمود ، استقرار ممتاز
يتبنى المحور Z نظام توجيه خطي دقيق للغاية ونظام تحكم محرك سيرفو لتحقيق التركيز التلقائي ، والقضاء على خطأ التركيز الاصطناعي ،وتحسين دقة القياس والاستقرار;
-مستوى العمل من الألومنيوم يجعل التحكم بالحركة سريع التفاعل ومرن
مصدر ضوء سطحي LED قابل للبرمجة بثلاثة حلقات وأربعة أقسام، نظام مصدر ضوء محاوري LED متوازي النقل،وحدة ضبط الضوء المدمجة في البرنامج يمكن التحكم بحرية في سطوع الضوء في 3 حلقات و 4 مناطق.

تشكيل Hardare

تشكيلات معدات قياس الرؤية لدينا هي كما يلي:
● مقاييس خطية بثلاث محاور بدقة 0.5mm
● أداء عالي وظيفة التركيز التلقائي
● متوافق مع رينيشاو المسح اللمس
● مرحلة عمل الألومنيوم والأنوديزة الصعبة
● 3 حلقات 8 قسم LED حلقة ضوء التحكم البرمجي والبرمجة
● مسار الضوء الموازي الضوء المخطط LED التحكم في البرمجيات ويمكن برمجة
● كاميرا رقمية عالية الجودة بـ 1.2M بكسل
● صندوق تحكم مركزي متكامل
● محور Z التحكم المحرك
● طريق توجيه خطي HIWIN
● مولد نبض يدوي للتحكم في حركة المحور Z

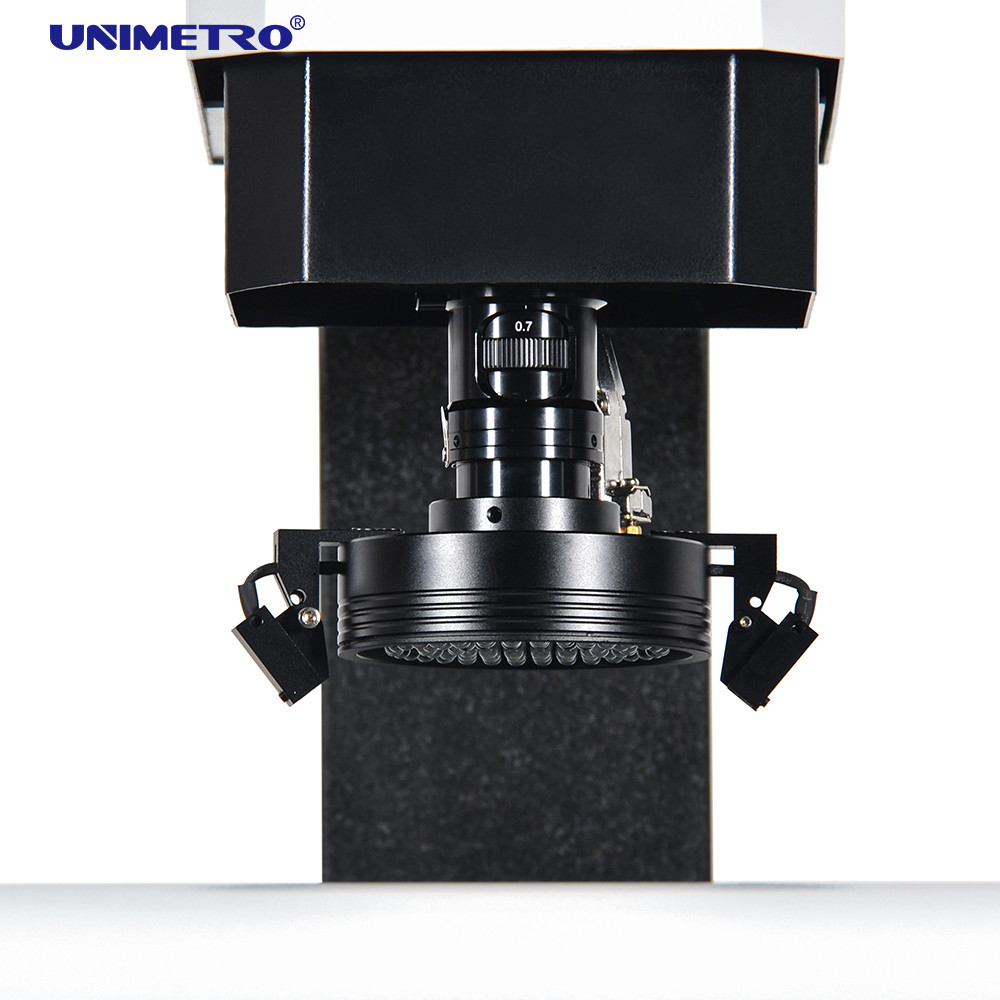

● مع مؤشرات ليزر للموضع والتركيز المساعدين

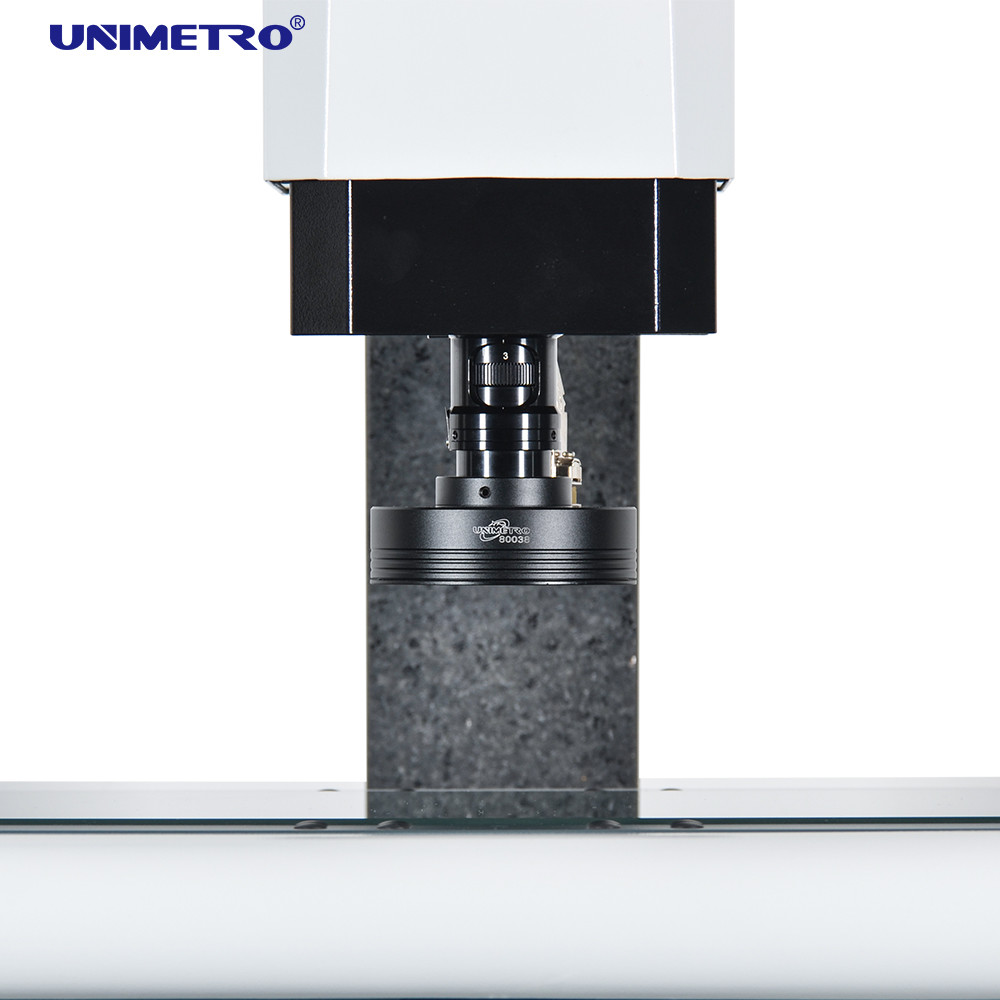

● 0.7-4.5X عدسة تكبير يدوية مع مستشعر ردود فعل إشارة التكبير

ميزات البرنامج

أجهزة قياس الرؤية لدينا يمكن أن تضيف مسبار لتحقيق وظيفة ثلاثية الأبعاد
● معايرة سهلة
● ملامسة متعددة الزوايا
● إعداد نظام الإحداثيات السريع
● متوافق مع مجموعة كاملة من طرازات رينيشاو
● وحدة CAD مدعومة ((اختياري)
● إنتاج رسومات ثلاثية الأبعاد
● مسبار النجوم متوافق
● قياس الأبعاد ثلاثية الأبعاد
● قياس الصورة والمسح المشترك
● دعم رف المسبار ((اختياري)

المعلمات

معايير آلات قياس الرؤية لدينا هي كما هو مبين في الرسم البياني أدناه:

النموذج		إضافية 200	إضافية 300	EXTRA 400	إكسترا 500
البعد ((ملم)) ((LWH))		500540930	600740980	700840980	800940980
نطاق القياس (ملم) ((XYZ)		200100150	300200200	400300200	500400200
دقة القياس (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
قابلية التكرار (μm)		2.5	2.5	2.5	3
الوزن (كيلوغرام)		140 كجم	190 كجم	240 كجم	290 كجم
الصورة والقياس	الـ CCD	200mm (يمكن رفعها وفقا لمتطلبات العملاء)
	العدسة	عدسة تكبير يدوية 0.7-4.5X/عدسة تكبير تلقائي 1-10X
	التكبير	18-195X (للمراجعة فقط. مع الكاميرا والعدسة المختلفة فإن تكبير مختلف.)
	مجال الرؤية	8.1~1.3ملم
	مسافة العمل	108ملم
دقة مقياس خطي		0.5 ميكرومتر ((0.1 ميكرومتر للخيار)
نظام القيادة		التحكم اليدوي في محور X و Y ، التحكم CNC في محور Z في الحلقة المغلقة ووظيفة AUTU FOCUS متوفرة
الإضاءة		قابلة للبرمجة 4 أقسام ضوء سطح حلقات LED ، ضوء محاور LED متوازي ، 8 أقسام ضوء حلقات LED ، محوري ، للخيار

وظيفة البرنامج

برنامج INSPECT لقياس الرؤية ثلاثية الأبعاد
● إدخال ملف CAD وقياس
● تصنيف الأجزاء وقياس الكلي
● التركيز الآلي وقياس الارتفاع
● وظيفة التنقل تساعد على تحديد موقع المكان بسرعة
● وظيفة قياس هندسية قوية
● تقارير بيانات متعددة ووظيفة إخراج بيانات رسمية
● برنامج المستخدم المرن
● إنشاء عناصر مرجعية
● وظيفة الكشف عن الحواف القوية
● دعم العديد من الملحقات الخارجية
● الحساب التلقائي للتسامح الهندسي للعناصر
● قياس الإنتاج المعقد بسرعة وسهولة

معلومات الشركة

عميلنا ووكيلنا

الأسئلة الشائعة
س1: هل أنت مصنع أم شركة تجارية ؟
ج1: نحن مصنع ونعطيك أسرع رد في غضون 24 ساعة.
السؤال الثاني: ما هي أعمال شركتك بشكل رئيسي؟
ج2: نحن ننتج بشكل رئيسي آلة قياس الرؤية، آلة قياس الإحداثيات، أجهزة قياس CMM و VMM، الخ.
السؤال 3: كيفية اختيار المواصفات المناسبة؟
ج3: طالما تخبرنا عن مجموعة متنوعة وحجم المنتج الذي سيتم قياسه، فإن فريقنا المهني سوف ينصحك بأداة قياس ذات مواصفات مناسبة.
س4: هل تقبل الخدمة المخصصة؟
ج4: تأكد من ذلك! يمكننا توفير ليس فقط الآلات النموذجية ، ولكن أيضا الآلات المخصصة لاحتياجات العميل.
س5: ما هي فترة الضمان الخاصة بك؟
ج5: فترة ضمان منتجاتنا هي سنة واحدة. نوعية منتجاتنا مستقرة جدا، ونحن لدينا لقد تحسنت كثيراً في بعض الأجزاء القابلة للكسر يمكنك أن تكون واثقاً من جودة منتجاتنا
