عالية الدقة تعمل باللمس مسبار شبه التلقائي معدات قياس الرؤية آلة vmm

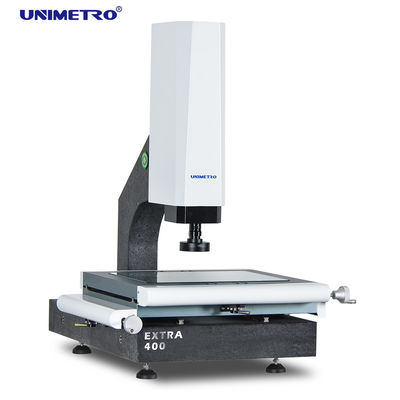

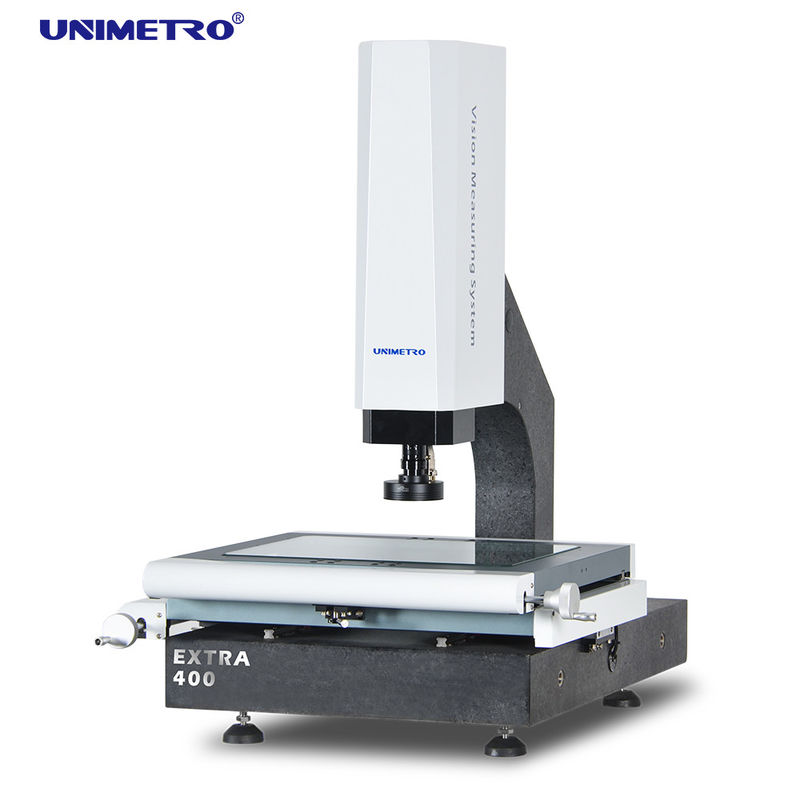

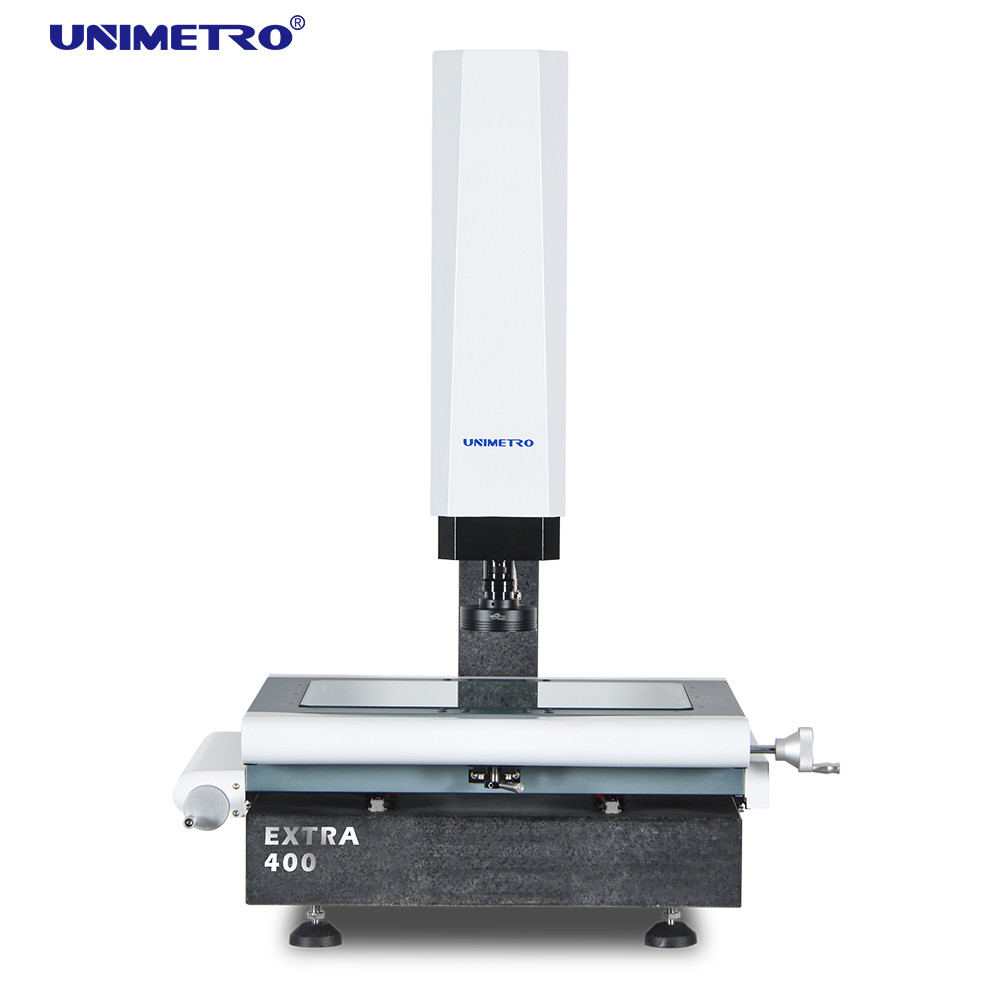

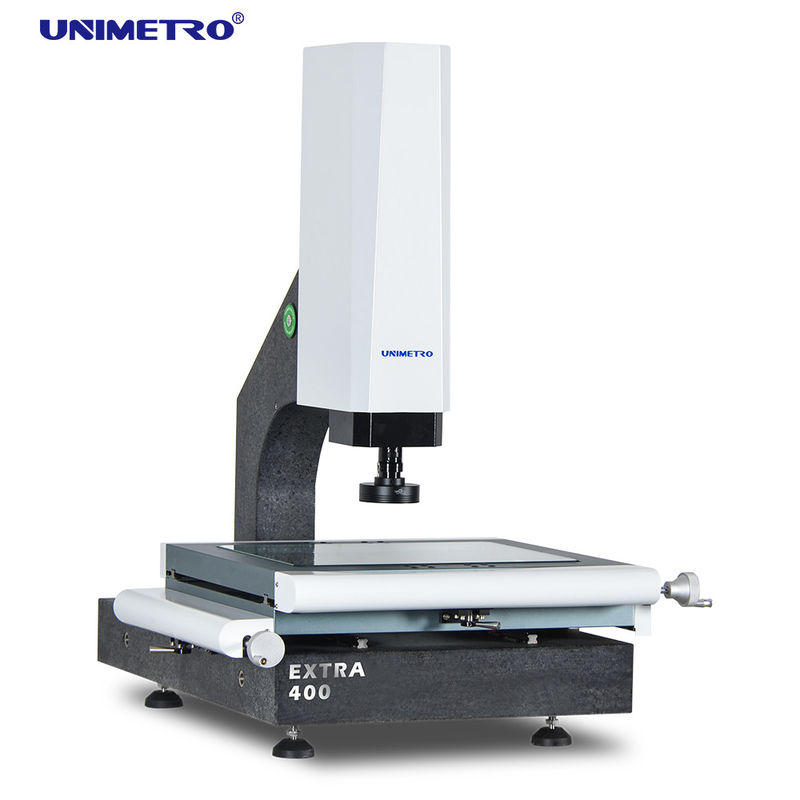

تتميز آلة قياس الرؤية الخاصة بنا بالميزة التالية: ► قاعدة وعمود من الجرانيت ، استقرار ممتاز ؛ ► يعتمد المحور Z على دليل خطي عالي الدقة ونظام تحكم في محرك سيرفو لتحقيق التركيز التلقائي ، والقضاء على خطأ التركيز الاصطناعي ، وتحسين دقة القياس واستقراره ؛ ► مرحلة عمل الألمنيوم ، اجعل التحكم في الحركة يتفاعل بسرعة ومرونة ؛ يمكن برمجة مصدر ضوء السطح LED المكون من 3 حلقات و 4 أقسام ، ونظام مصدر ضوء كفاف LED الموازي للإرسال ، ووحدة ضبط الضوء المدمجة في البرنامج ، ويمكن التحكم بحرية في سطوع الضوء في 3 حلقات و 4 مناطق.
تكوين هاردير

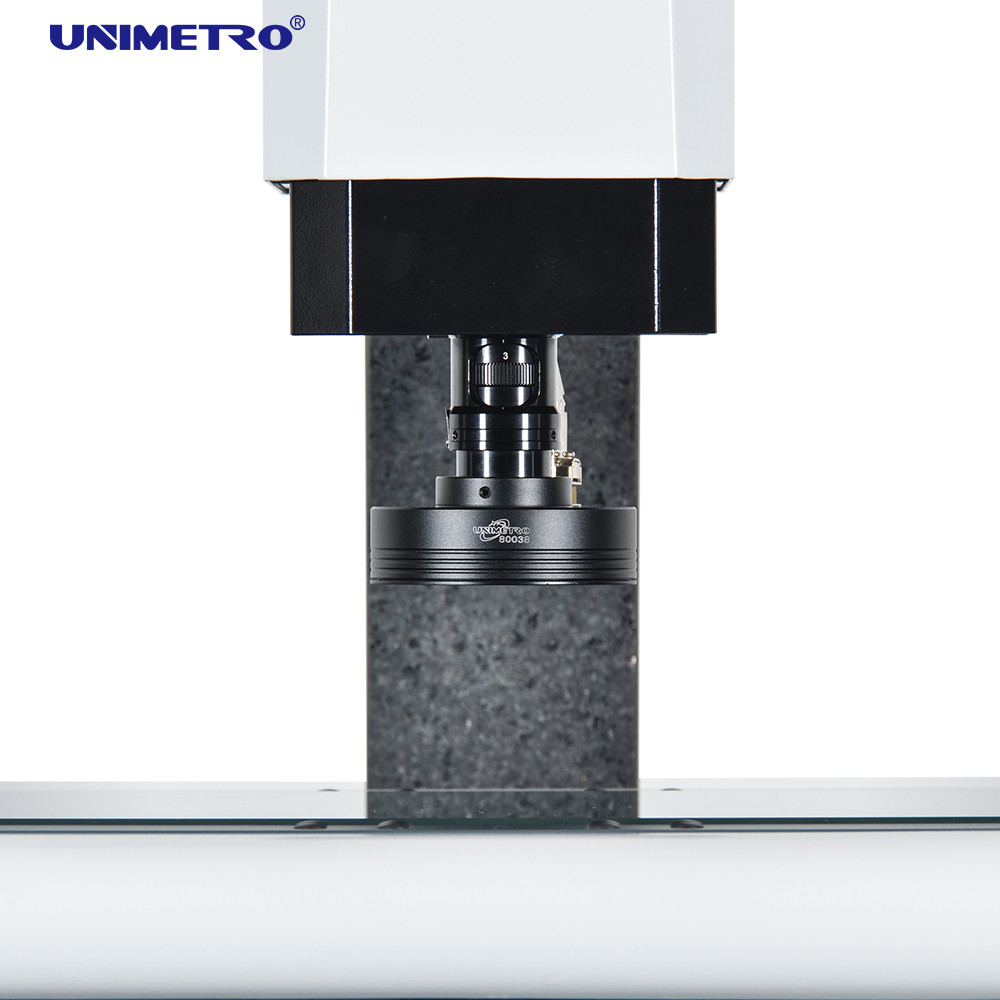

تكوينات معدات قياس الرؤية لدينا هي كما يلي: ● 3 محاور قياس 0.5 ميكرومتر خطي ● وظيفة التركيز التلقائي عالية الأداء ● متوافق مع مسبار اللمس Renishaw ● مرحلة عمل الألمنيوم والأنودة الصلبة ● 3 حلقات 8 قسم ضوء LED حلقة التحكم والبرمجة ● مسار الضوء المتوازي LED كفاف التحكم في برنامج الضوء وقابل للبرمجة ● كاميرا رقمية عالية الدقة 1.2 ميغا بيكسل ● صندوق التحكم الأساسي المتكامل ● التحكم بمحور Z المحور ● طريقة التوجيه الخطي HIWIN ● مولد النبض اليدوي للتحكم في حركة المحور Z. ● مع مؤشرات الليزر لتحديد المواقع والتركيز ● عدسة زووم منبعجة يدويًا 0.7-4.5X مع مستشعر رد فعل إشارة التكبير
خصائص البرامج
يمكن لآلات قياس الرؤية الخاصة بنا إضافة مسبار لتحقيق وظيفة ثلاثية الأبعاد ● معايرة سهلة ● لمس زاوية متعددة ● نظام الإحداثيات السريع ● متوافق مع خط Renishaw stylis ● دعم وحدة CAD (اختياري) ● إخراج الرسم ثلاثي الأبعاد ● Star مسبار متوافق ● قياس الأبعاد ثلاثية الأبعاد ● مسبار الصورة واللمس يجمعان القياس ● حامل المجس مدعوم (اختياري)
المعلمات
معلمة آلات قياس الرؤية الخاصة بنا هي كما هو موضح في الرسم البياني أدناه:
18-195X (للإشارة فقط. مع اختلاف الكاميرا والعدسة ، سيكون التكبير مختلفًا.)
مجال الرؤية
8.1 ~ 1.3 ملم
مسافة العمل
108 ملم
دقة المقياس الخطي
0.5 ميكرومتر (0.1 ميكرومتر للخيار)
نظام القيادة
X ، Y محور التحكم اليدوي ، تحكم CNC ذو الحلقة القريبة للمحور Z و وظيفة التركيز التلقائي المتاحة
إضاءة
إضاءة سطح حلقة LED قابلة للبرمجة من 4 أقسام ، ضوء كفاف LED متوازي ، مصباح حلقة LED مكون من 8 أقسام ، محوري مشترك ، للخيار
وظيفة البرنامج
فحص برمجيات قياس الرؤية ثلاثية الأبعاد ● إدخال ملف CAD والقياس ● مجموعة الأجزاء والقياس الكلي ● التركيز التلقائي وقياس الارتفاع ● وظيفة التنقل تساعد في تحديد المواقع بسرعة ● وظيفة قياس هندسية قوية ● تقارير بيانات متعددة ووظيفة إخراج البيانات الرسومية ● برنامج مستخدم مرن ● إنشاء عناصر مرجعية ● وظيفة كشف الحواف القوية ● دعم ملحقات خارجية متعددة ● حساب تلقائي للتسامح الهندسي للعناصر ● قياس الإنتاج المعقد بسرعة وسهولة
معلومات الشركة
عميلنا ووكيلنا
التعليمات
س 1: هل أنت مصنع أو شركة تجارية؟
A1: نحن مصنع ونمنحك أسرع رد خلال 24 ساعة.
Q2: ما هي شركتك بشكل رئيسي؟
A2: نحن ننتج بشكل أساسي آلة قياس الرؤية ، آلة قياس التنسيق ، تركيبات CMM و VMM ، إلخ.
س 3: كيف تختار المواصفات المناسبة؟
A3: طالما تخبرنا بتنوع وحجم المنتج المراد قياسه ، فإن فريقنا المحترف سينصحك بأداة قياس ذات مواصفات مناسبة.
س 4: هل تقبل الخدمة المخصصة؟
A4: تأكد!لا يمكننا توفير الآلات النموذجية فحسب ، بل يمكننا أيضًا توفير الآلات المخصصة لاحتياجات العملاء.
س 5: ما هي فترة الضمان الخاصة بك؟
A5: فترة ضمان منتجاتنا هي سنة واحدة.جودة منتجاتنا مستقرة للغاية ، ولدينا تحسن كثيرا في بعض الأجزاء القابلة للكسر.يمكنك أن تطمئن إلى جودة منتجاتنا.
