| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Unimetro |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | B300 |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | USD3500-USD5000/set |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 15 يوم |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 30 مجموعة شهريا |
| البعد: | 600*740*980 | نطاق القياس: | 300*200*200 |
|---|---|---|---|
| دقة القياس: | 2.5+L/100 | دقة المقياس الخطي: | 0.5μ （0.1μ اختياري） |
| مسافة العمل: | 80 ملم | ||
| إبراز: | أجهزة قياس بصرية يدوية,أجهزة قياس بصرية 80 مم,جهاز قياس بصري يدوي |
||

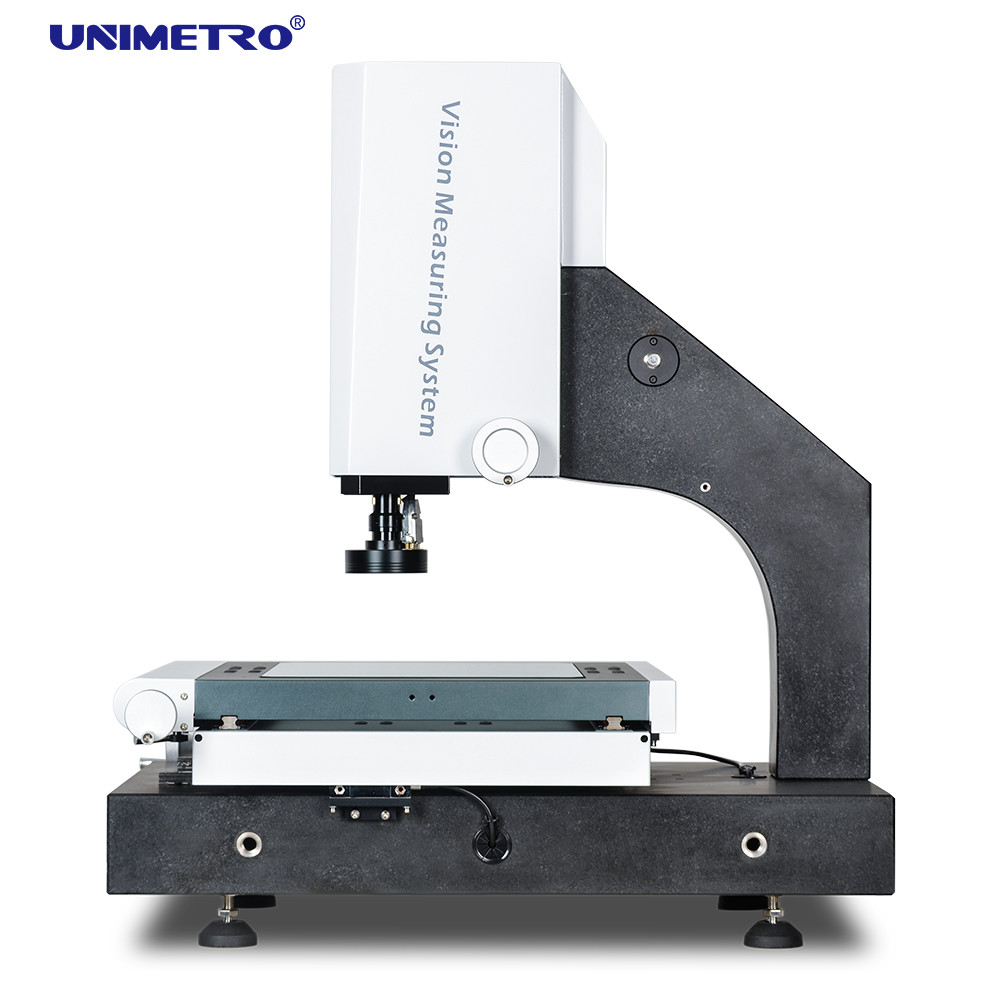

يمكن تشغيل آلة قياس الرؤية اليدوية كما هو موضح أدناه
وصف
▶القاعدة والعمود من الجرانيت، استقرار ممتاز
▶مرحلة العمل من الألومنيوم، تجعل التحكم في الحركة سريع التفاعل ومرنة
▶باستخدام طريق توجيه خطي HIWIN وخط إرشاد خطي عالي الدقة ، مع مرحلة عمل الألومنيوم ومعالجة سطح الكهرمان الصلب ،يضمن الأداء الديناميكي العالي واستخدام دورة الحياة الطويلة للآلة.
▶نظام التحكم المتكامل، المدمج مع التحكم في الحركة، وكافة إشارات التحكم مثل الإضاءة وقراءة المقياس الخطي، يضمن أداء الآلة مستقرة للغاية.
3 محورات 0.5um المقاييس الخطية
كاميرا رقمية 1.2M بكسل HD
خصائص المسبار
ملامسة متعددة الزوايا
إعداد نظام الإحداثيات السريع
متوافق مع خط كامل من Renishaw stylis
تم دعم وحدة CAD ((اختياري)
المعلمات

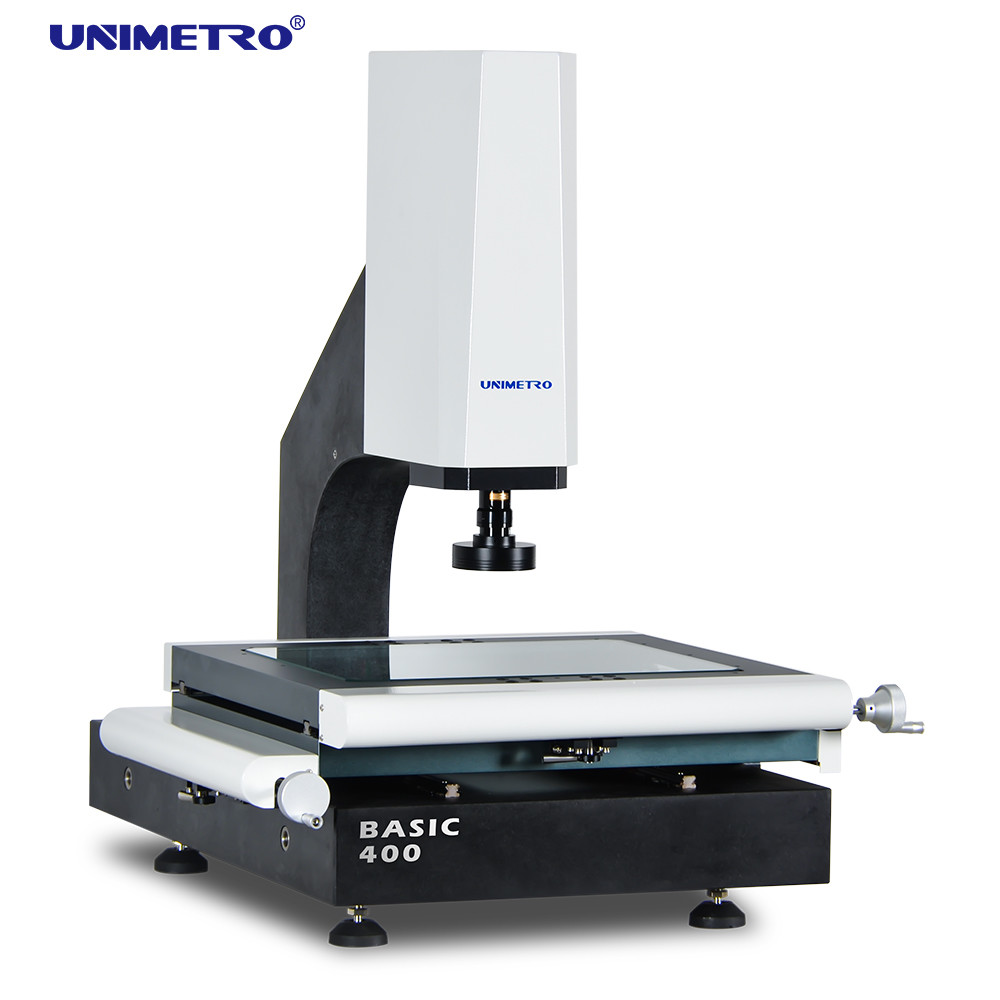

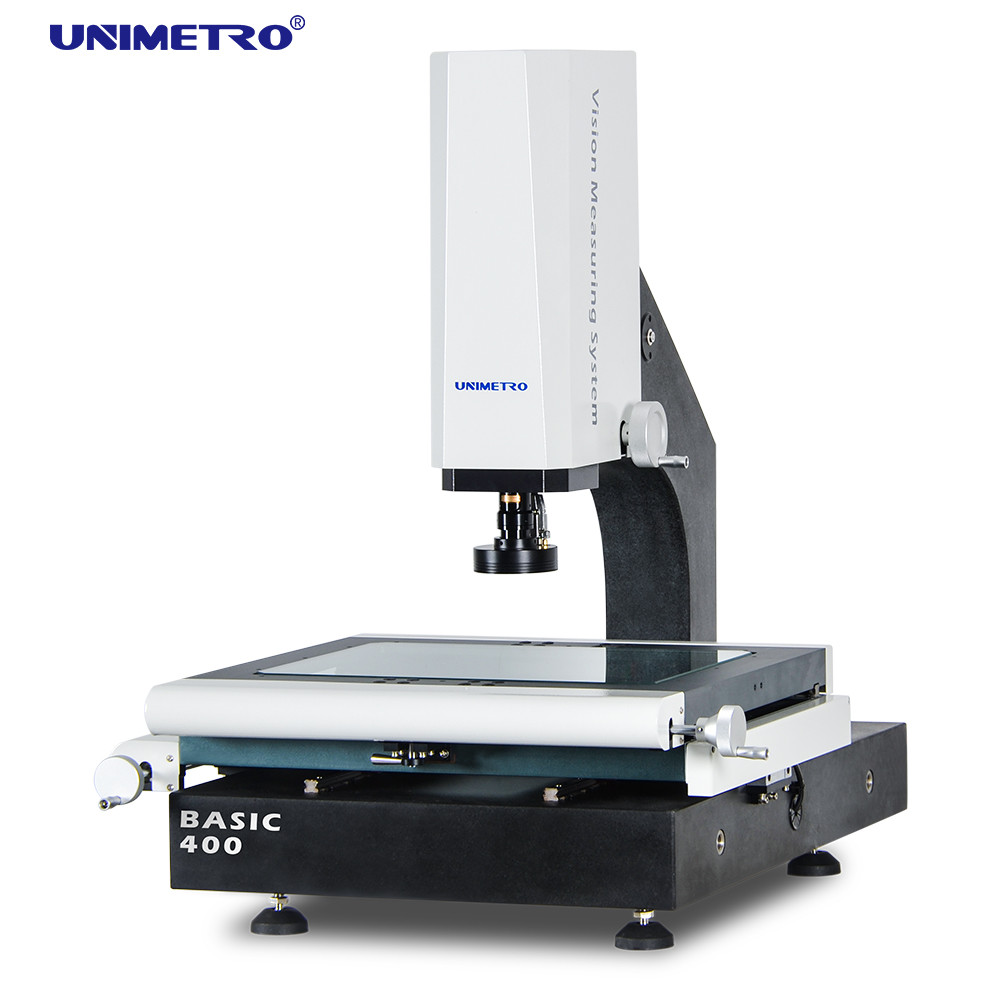

| النموذج | الباسيك 200 | الباسيك 300 | الباسيك 400 | الباسيك 500 | |
| البعد ((ملم)) ((L*W*H)) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| نطاق القياس (ملم) ((X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| دقة القياس (μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 | |
| قابلية التكرار (μm) | 2.5 | 2.5 | 2.5 | 3 | |
| الوزن (كيلوغرام) | 140 كجم | 190 كجم | 240 كجم | 290 كجم | |
| الصورة والقياس | الـ CCD | 1كاميرا رقمية بـ.2M بكسل HD | |||

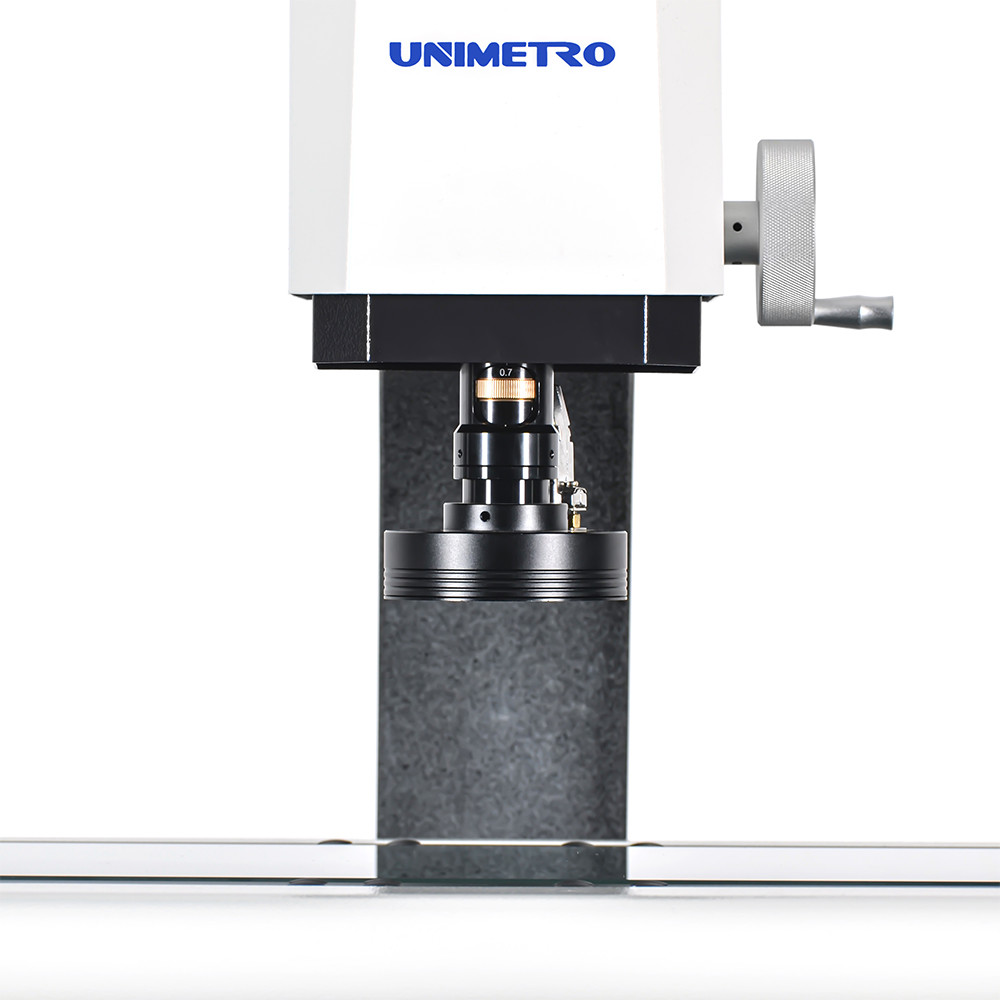

| العدسة | 0.7-4.5X عدسة تكبير يدوية مع مستشعر ردود فعل إشارة التشويش | ||||
| التكبير | 18-195X (للمراجعة فقط. مع الكاميرا والعدسة المختلفة فإن تكبير مختلف.) | ||||
| مجال الرؤية | 8.1~1.3ملم | ||||
| مسافة العمل | 80ملم | ||||
| دقة مقياس خطي | 0.5 ميكرومتر ((0.1 ميكرومتر للخيار) | ||||
| نظام القيادة | التحكم اليدوي في محور X،Y،Z | ||||

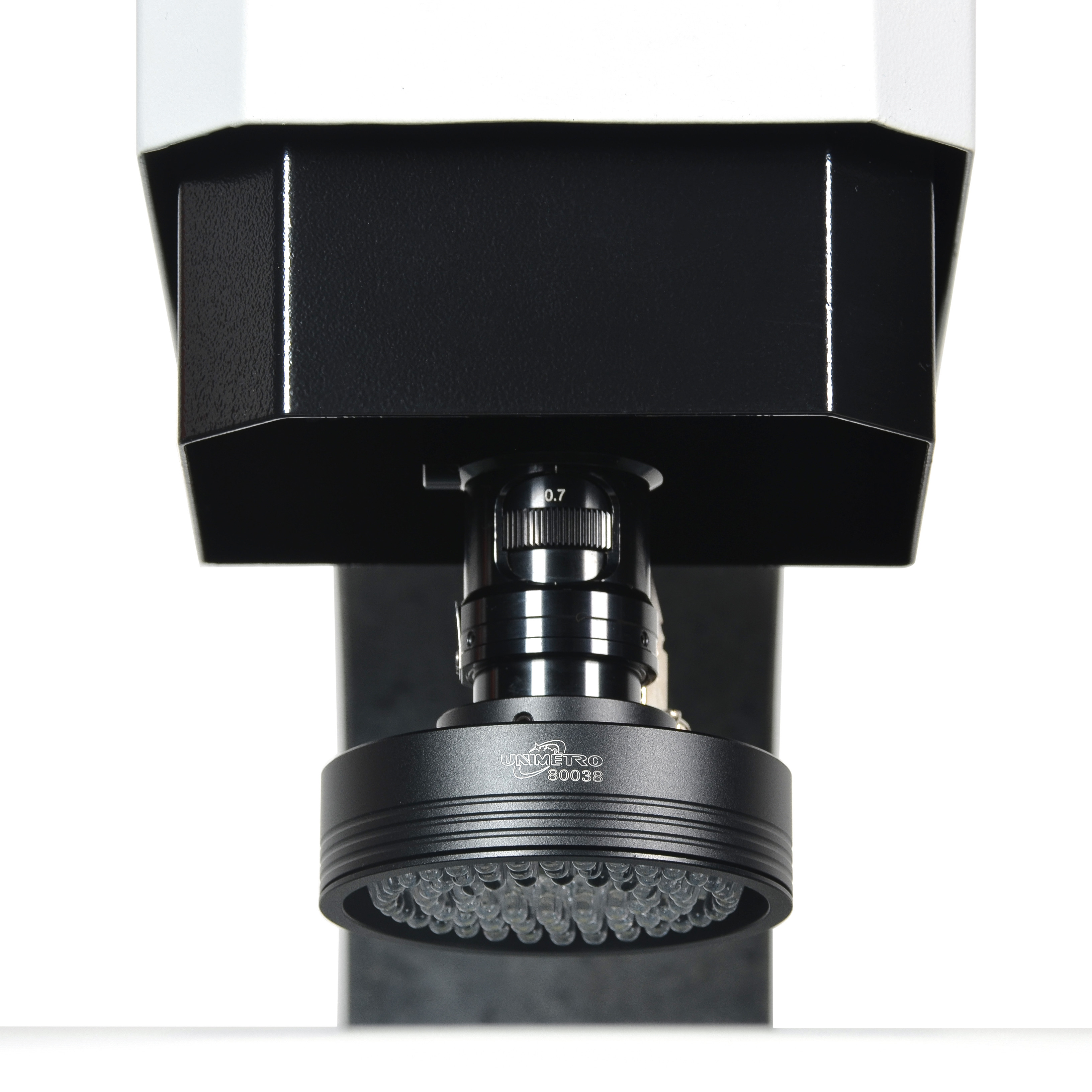

| الإضاءة | قابلة للبرمجة 4 أقسام ضوء سطح حلقات LED ، ضوء محاور LED متوازي ، 8 أقسام ضوء حلقات LED ، محوري ، للخيار | ||||
L هو قياس الطول ((ملم) ، والدقة الميكانيكية من محور Z ودقة التركيز مرتبطة بسطح قطعة العمل.وترتبط بقياس الشاشة و الدقة.
مجال الرؤية ((ملم) = (شمالي*أفقي*عمودي)
0.5X أو 2X الهدف متاح اختياريًا ، وتحقق تكبير الصورة: 13X ~ 86X أو 52X ~ 344X.
وظيفة البرنامج
إدخال ملف CAD والقياس
معلومات الشركة
عميلنا ووكيلنا
| الأسئلة الشائعة |
|---|
| س1: هل أنت مصنع أم شركة تجارية ؟ |
| ج1: نحن مصنع ونعطيك أسرع رد في غضون 24 ساعة. |
| السؤال الثاني: ما هي أعمال شركتك بشكل رئيسي؟ |
| ج2: نحن ننتج بشكل رئيسي آلة قياس الرؤية، آلة قياس الإحداثيات، أجهزة قياس CMM و VMM، الخ. |
| السؤال 3: كيفية اختيار المواصفات المناسبة؟ |
| ج3: طالما تخبرنا عن مجموعة متنوعة وحجم المنتج الذي سيتم قياسه، فإن فريقنا المهني سوف ينصحك بأداة قياس ذات مواصفات مناسبة. |
| س4: هل تقبل الخدمة المخصصة؟ |
| ج4: تأكد من ذلك! يمكننا توفير ليس فقط الآلات النموذجية ، ولكن أيضا الآلات المخصصة لاحتياجات العميل. |
| س5: ما هي فترة الضمان الخاصة بك؟ |
| ج5: فترة ضمان منتجاتنا هي سنة واحدة. نوعية منتجاتنا مستقرة جدا، ونحن لدينا لقد تحسنت كثيراً في بعض الأجزاء القابلة للكسر يمكنك أن تكون واثقاً من جودة منتجاتنا |
