| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Unimetro |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | E300 |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | usd 5460-usd 6300 usd/set |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 15 يومًا |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 30 مجموعة شهريا |
| البعد: | 600*740*980mm | نطاق القياس: | 300*200*200 |
|---|---|---|---|
| دقة القياس: | 2.5+L/100 | وزن: | 190 كجم |
| التكرار: | 2.5 ميكرومتر | ||
| إبراز: | آلة قياس بصرية LED,آلة قياس بصرية عالية الدقة,آلة قياس بصرية سريعة التفاعل |
||

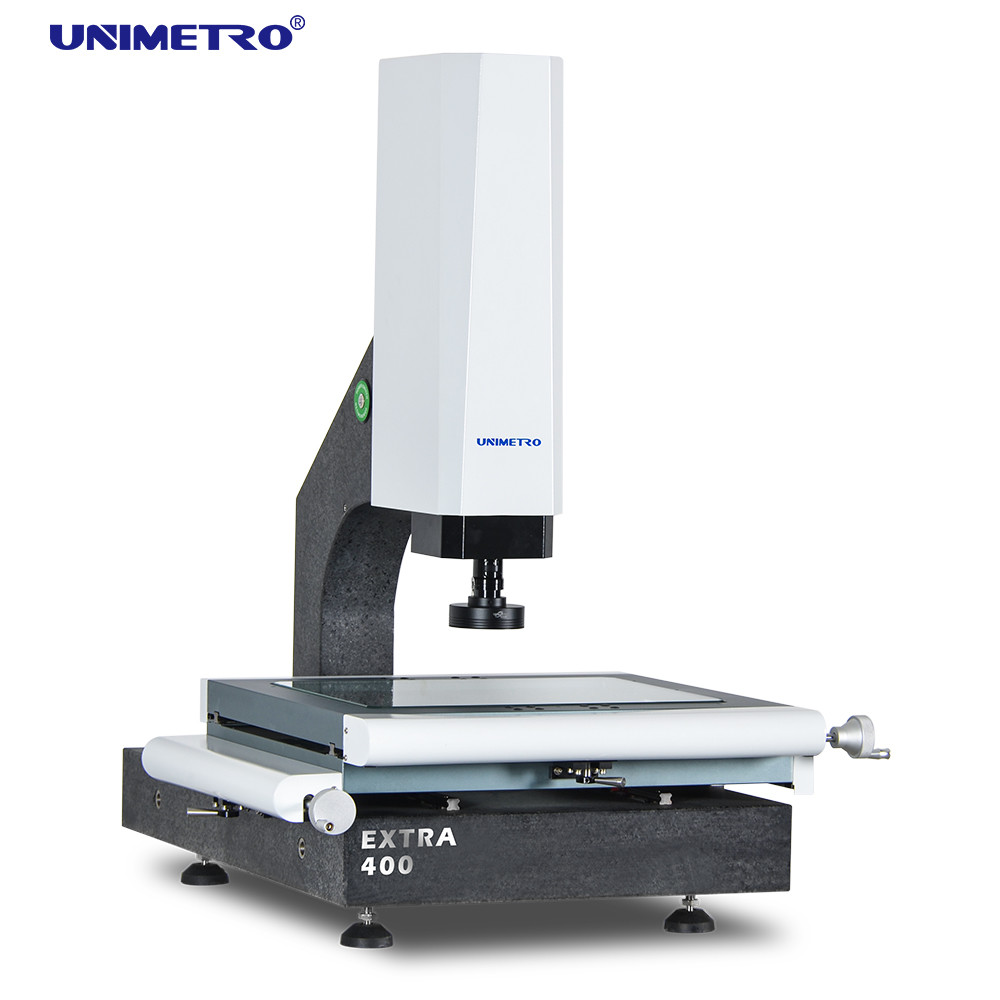

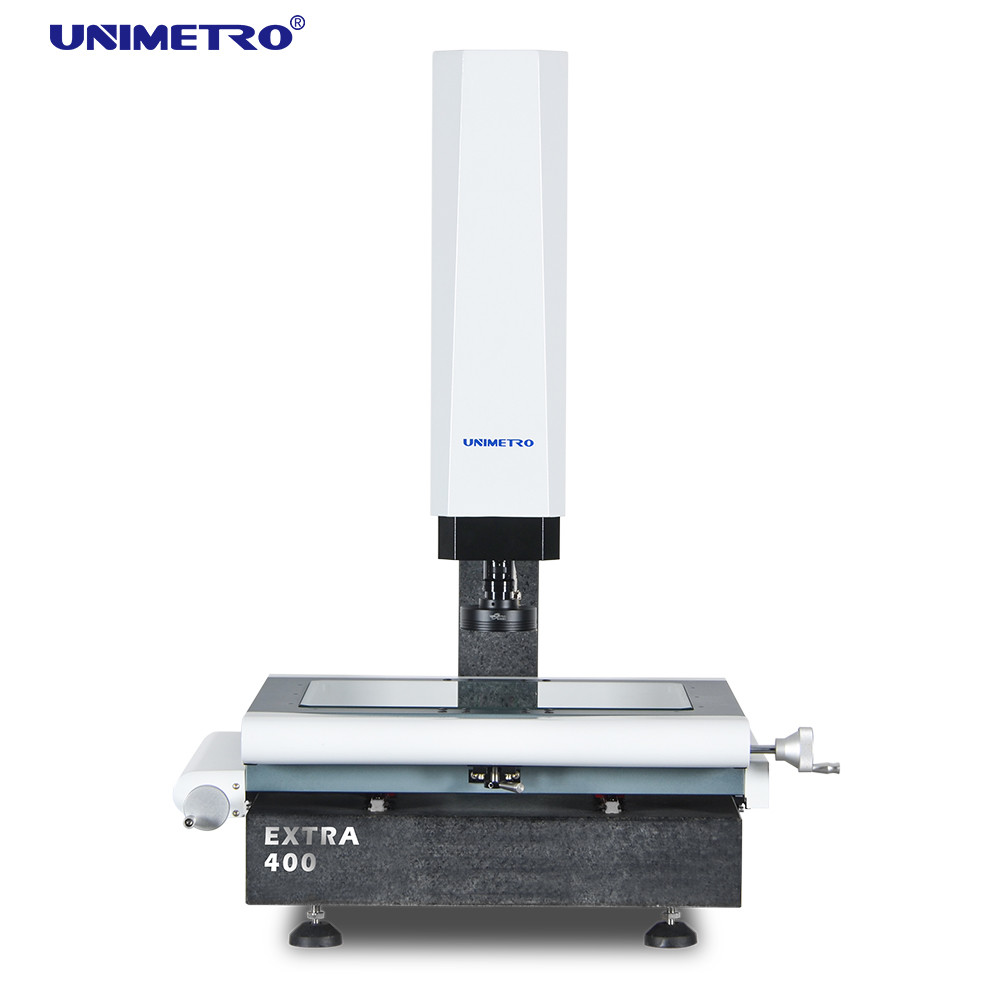

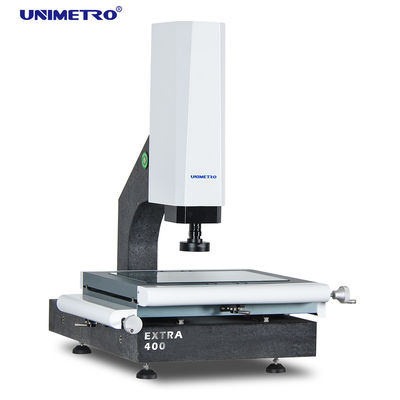

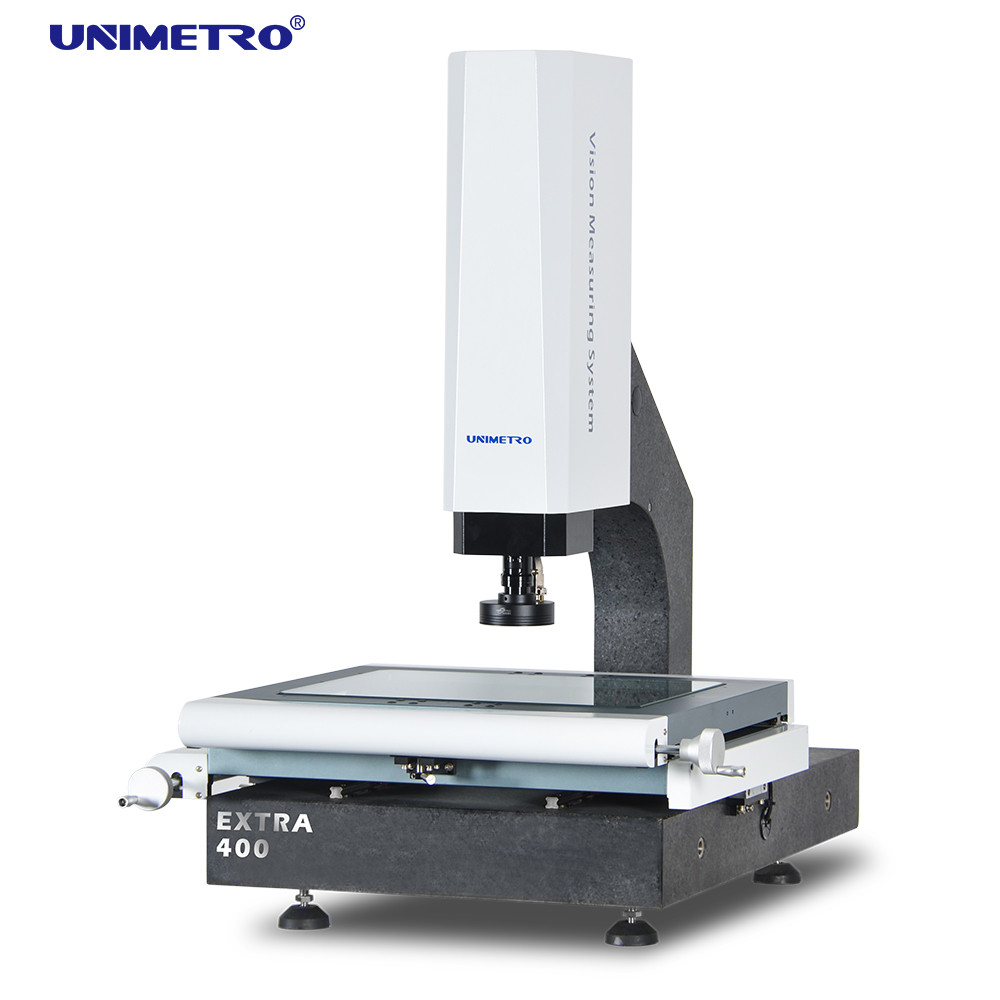

تتميز آلة القياس المرئي LED الخاصة بنا بالميزات التالية: ► قاعدة وعمود من الجرانيت، ثبات ممتاز؛
► يعتمد المحور Z دليلًا خطيًا عالي الدقة ونظام تحكم بمحرك سيرفو لتحقيق التركيز التلقائي، والقضاء على خطأ التركيز الاصطناعي، وتحسين دقة القياس وثباته؛
► مرحلة عمل من الألومنيوم، مما يجعل التحكم في الحركة سريع الاستجابة ومرنًا؛

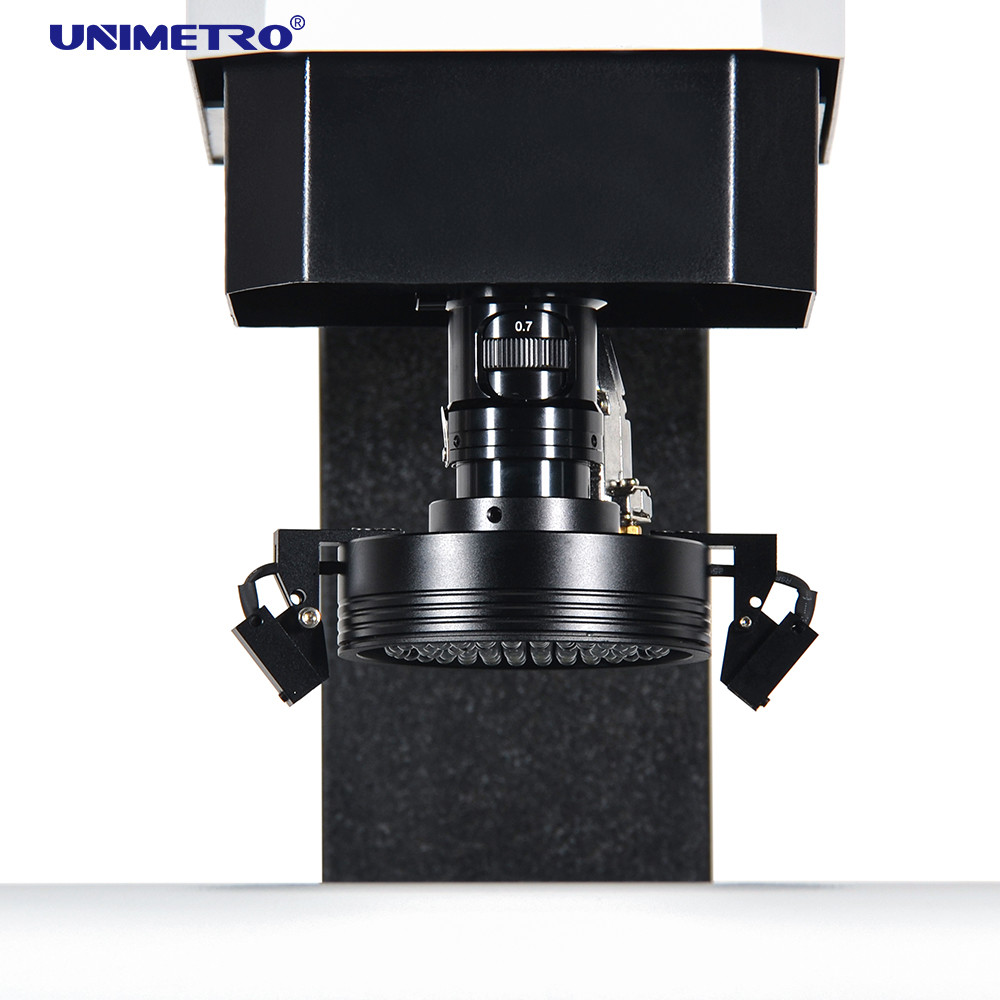

► مصدر ضوء سطحي LED قابل للبرمجة مكون من 3 حلقات و 4 أقسام، ونظام مصدر ضوء محيطي LED متوازي الإرسال، ويمكن لوحدة تعديل الإضاءة المدمجة في البرنامج التحكم بحرية في سطوع الضوء في 3 حلقات و 4 مناطق.
تكوينات آلة القياس المرئي LED الخاصة بنا كما يلي:
● 3 محاور بمقاييس خطية بدقة 0.5 ميكرومتر
● وظيفة تركيز تلقائي عالية الأداء
● متوافق مع مسبار اللمس Renishaw
● مرحلة عمل من الألومنيوم وتأكسد صلب
● 3 حلقات 8 أقسام للتحكم في برنامج إضاءة حلقة LED وقابلة للبرمجة
● مسار ضوء متوازي للتحكم في برنامج ضوء محيطي LED وقابل للبرمجة
● كاميرا رقمية عالية الدقة بدقة 1.2 ميجابكسل
● صندوق تحكم أساسي مدمج
● التحكم الآلي في المحور Z
● دليل خطي HIWIN
● مولد نبض يدوي للتحكم في حركة المحور Z
● مع مؤشرات ليزر لتحديد المواقع والتركيز المساعد

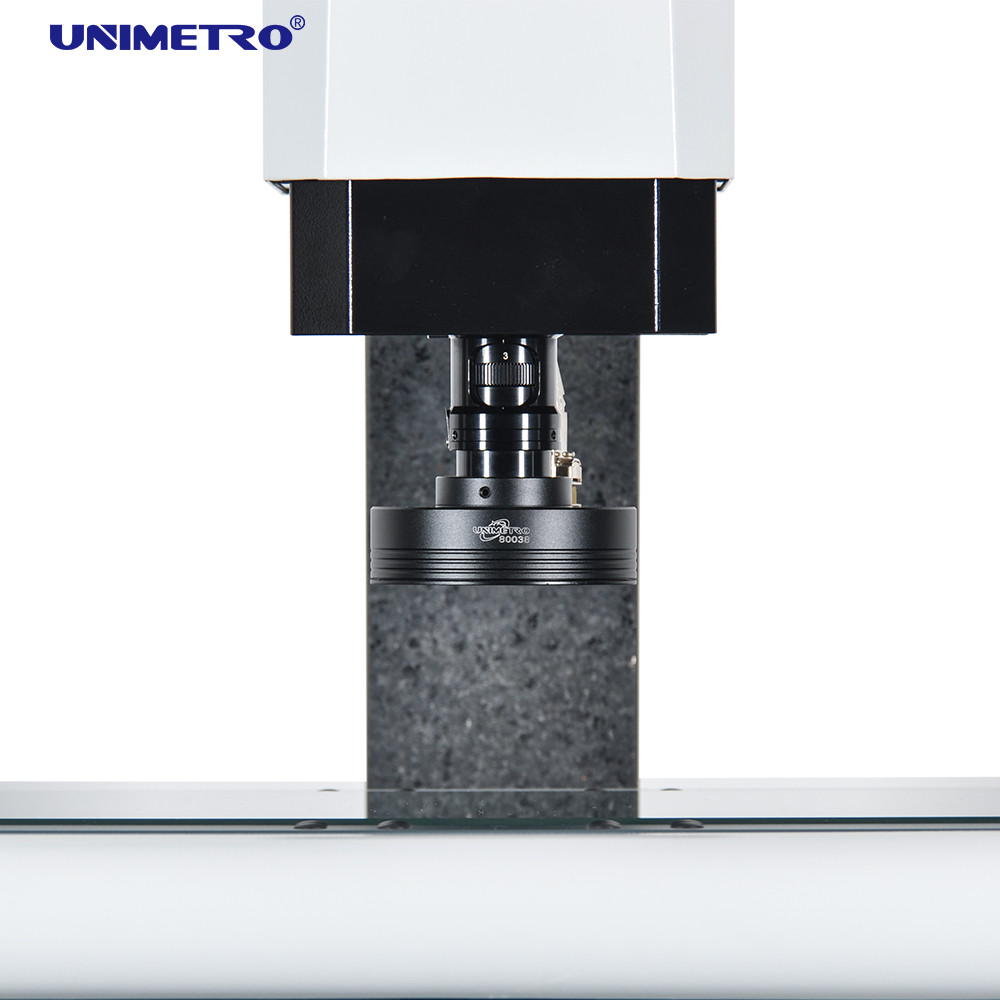

● عدسة تكبير يدوية مسننة 0.7-4.5X مع مستشعر ردود فعل إشارة التكبير
الميزات
المعلمات
معلمات آلة القياس المرئي LED الخاصة بنا كما هو موضح في الرسم البياني أدناه:
| الموديل | EXTRA 200 | EXTRA 300 | EXTRA 400 | EXTRA 500 | |
| الأبعاد (مم) (الطول * العرض * الارتفاع) | 500*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| نطاق القياس (مم) (X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| دقة القياس (μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 | |
| التكرار (μm) | 2.5 | 2.5 | 2.5 | 3 | |
| الوزن (كجم) | 140 كجم | 190 كجم | 240 كجم | 290 كجم | |
| الصورة والقياس | CCD | 200 مم (يمكن رفعه وفقًا لمتطلبات العملاء) | |||
| العدسة | عدسة تكبير يدوية مسننة 0.7-4.5X / عدسة تكبير تلقائي 1-10X | ||||
| التكبير | 18-195X (للإشارة فقط. مع اختلاف الكاميرا والعدسة، سيختلف التكبير.) | ||||
| مجال الرؤية | 8.1~1.3 مم | ||||
| مسافة العمل | 108 مم | ||||
| دقة المقياس الخطي | 0.5 μm (0.1μm كخيار) | ||||
| نظام القيادة | التحكم اليدوي في المحور X و Y، والتحكم CNC في الحلقة المغلقة للمحور Z ووظيفة التركيز التلقائي المتاحة | ||||
| الإضاءة | 4 أقسام قابلة للبرمجة من ضوء سطح حلقة LED، ضوء محيطي LED متوازي، 8 أقسام من ضوء حلقة LED، محوري، كخيار | ||||
وظيفة البرنامج
● إدخال ملف CAD والقياس
● مصفوفة الأجزاء والقياس الكلي
● التركيز التلقائي وقياس الارتفاع
● تساعد وظيفة التنقل في تحديد الموقع بسرعة
● وظيفة قياس هندسية قوية
● تقارير بيانات متعددة ووظيفة إخراج البيانات الرسومية
● برنامج مستخدم مرن
● إنشاء عناصر مرجعية
● وظيفة قوية للكشف عن الحواف
● دعم ملحقات خارجية متعددة
● الحساب التلقائي للتسامح الهندسي للعناصر
● قياس الإنتاج المعقد بسرعة وسهولة
معلومات الشركة
عميلنا ووكيلنا
| الأسئلة الشائعة |
|---|
| س1: هل أنت مصنع أم شركة تجارية؟ |
| ج1: نحن مصنع ونقدم لك أسرع رد في غضون 24 ساعة. |
| س2: ما هو مجال عمل شركتك بشكل أساسي؟ |
| ج2: نحن ننتج بشكل أساسي آلة القياس الرؤيوي، وآلة القياس الإحداثي، وتركيبات CMM&VMM، إلخ. |
| س3: كيف تختار المواصفات المناسبة؟ |
| ج3: طالما أنك تخبرنا بتنوع وحجم المنتج المراد قياسه، فإن فريقنا المحترف سينصحك بأداة قياس ذات مواصفات مناسبة. |
| س4: هل تقبل الخدمة المخصصة؟ |
| ج4: بالتأكيد! يمكننا توفير الآلات النموذجية فحسب، بل وأيضًا الآلات المخصصة لتلبية احتياجات العملاء. |
| س5: ما هي فترة الضمان الخاصة بك؟ |
| ج5: فترة ضمان منتجاتنا هي سنة واحدة. جودة منتجاتنا مستقرة جدًا، وقد قمنا بتحسين الكثير من الأجزاء القابلة للكسر. يمكنك أن تطمئن إلى جودة منتجاتنا. |
