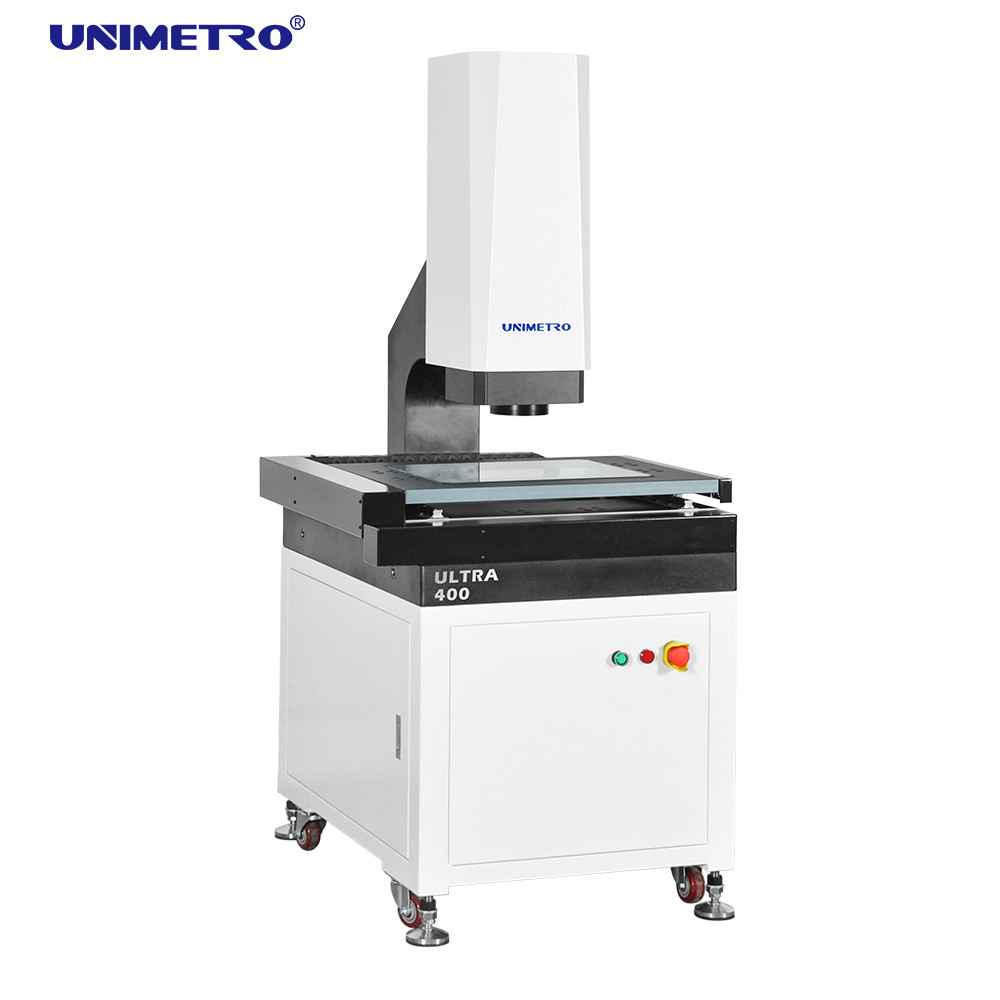

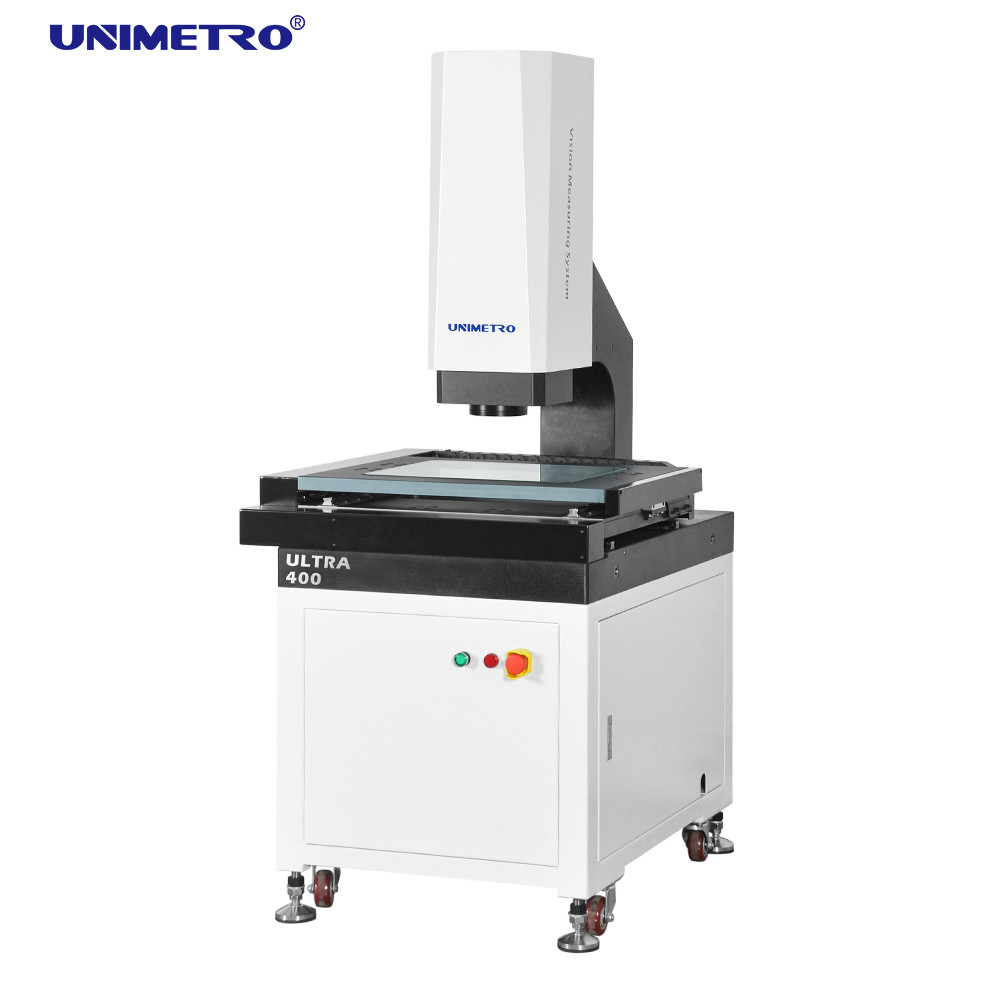

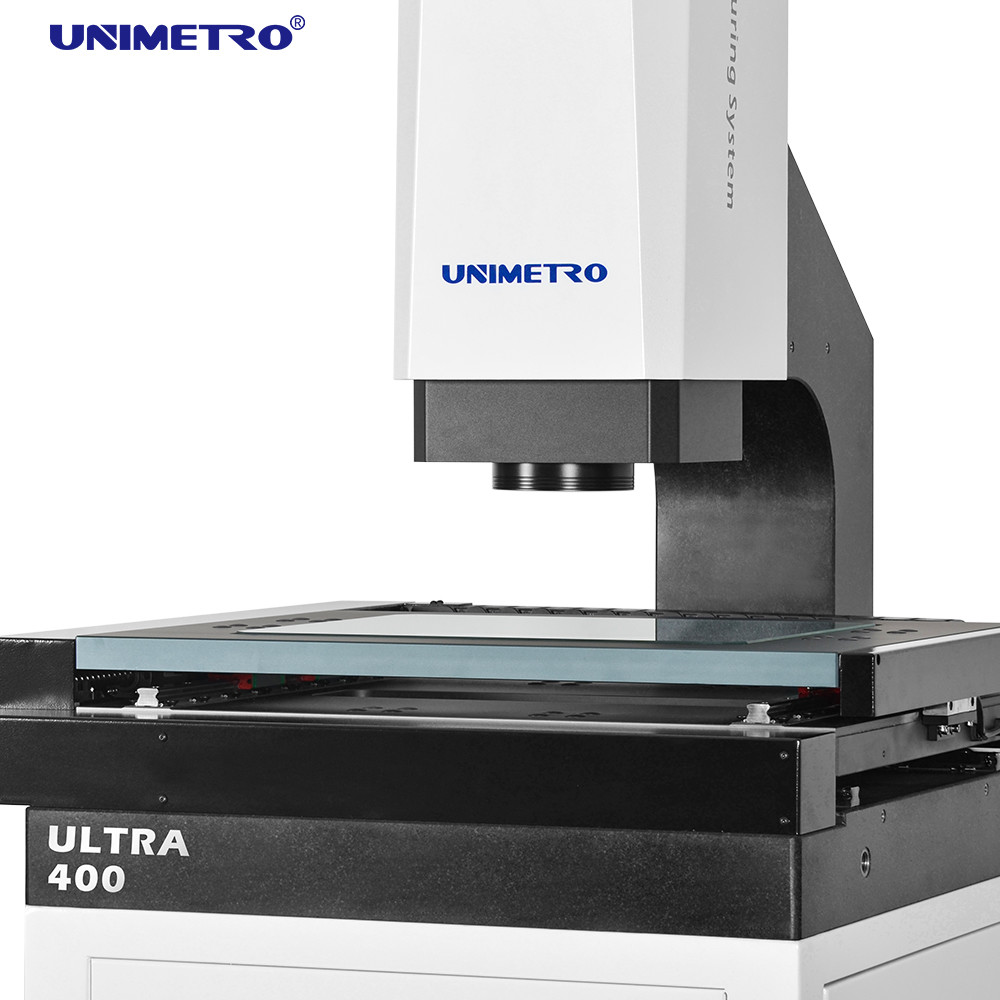

المرونة المرنة لأنظمة قياس الفيديو باستخدام الحاسب الآلي VMS لاختبار موقع المختبر

محور X/Y السفر ((ملم)

300×200

400×300

500×400

600×500

محور Z السفر

200mm (يمكن رفعها وفقا لمتطلبات العملاء)

محور X/Y/Z-3 مقياس خطي

دقة المقياس الخطي للزجاج: 0.1mm

وضع التوجيه

دليل خطي دقيق، دليل مسار مزدوج.

وضع العمل

جهاز التحكم بالعصا، تشغيل الفأرة، برنامج الكشف التلقائي.

الدقة

محور XYZ:≤2.5+L/200um

التكرار

± 2.5 مليون

نظام الفيديو

الـ CCD

كاميرا CCD ملونة عالية الوضوح

العدسة

6.5X استمر في النقر على عدسة التكبير الضوئي: 0.7X-4.5X; تكبير الفيديو: 26X ~ 172X ((21.5 ′′ شاشة)

نظام الإضاءة

المخطط

إضاءة الخط الموازي LED

السطح

0~255 الإضاءة السطحية LED بدون خطوة قابلة للتعديل بخمس حلقات ثمانية أقسام

التكبير

0.7X ~ 4.5X

برمجيات القياس

برنامج UNIMETRO 2D للقياس التلقائي بالكامل

قدرة الحمل

± 2.5 مليون

بيئة العمل

25 كجم

إمدادات الطاقة

درجة الحرارة 20 °C ± 2 °C، نطاق الرطوبة < 2 °C / ساعة، الرطوبة 30 ~ 80٪، الاهتزاز < 0.002g، < 15Hz

Dبعده ((W*D*H)) ((mm))

220 فولت / 50 هرتز / 10A

Dبعده ((W*D*H)) ((mm))

1600*780*1700

1750*920*1700

1900×1080×1700

1050*1280*1700

الوزن الصافي ((kg)

380

450

600

800
