| مكان المنشأ: | الصين قوانغدونغ |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | سعادة |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 20 ~ 25 أيام |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 10 |

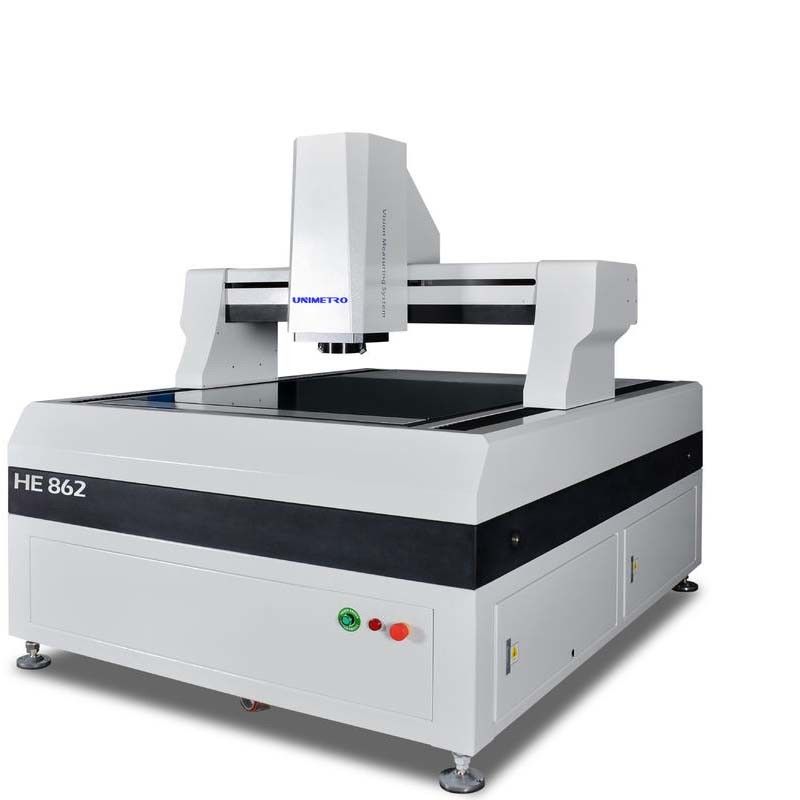

| اسم المنتج: | أداة قياس الصورة | البعد: | 1700*1280*1750mm |
|---|---|---|---|
| نطاق القياس: | 600*800*200mm | دقة القياس: | 3 + لتر / 200 ميكرومتر |
| التكرار: | 3 أم | دقة المقياس الخطي: | 0.1um |
| نظام القيادة: | تحكم CNC ، نظام قيادة سيرفو AC ذو حلقة قريبة ، عصا تحكم ، ماوس أو تحكم في لوحة المفاتيح | إضاءة: | مصباح حلقي LED ذو 5 حلقات و 8 أقسام |
| إبراز: | آلة قياس الرؤية عالية الدقة,آلة قياس الرؤية لحقن البلاستيك,آلة قياس الرؤية 0.1um |
||
آلة قياس الرؤية هي أداة تستخدم للقياس الدقيق للأبعاد المادية، بدقة تصل إلى مستوى الميكرون، وهي أداة قياس بصرية تستخدم الكاميرا لالتقاط صورة قطعة العمل، وتحليل بكسل الصورة وحساب البعد ثنائي الأبعاد باستخدام برنامج القياس. إنه نموذج شائع يناسب معظم تطبيقات القياس ثنائية الأبعاد الدقيقة والمستخدمين النهائيين من مختلف الصناعات، مثل القوالب والإلكترونيات وأشباه الموصلات وحقن البلاستيك ومنتجات 3C والرعاية الطبية والطيران ... إلخ. إنها أداة مهمة تستخدم في عملية مراقبة جودة منتجاتك، مما يضمن دقة أبعاد منتجاتك، ويجعل منتجاتك أكثر قدرة على المنافسة.
الميزات
>> هيكل متحرك وهيكل ثابت للقطعة أثناء القياس؛
>> تحكم حلقي مغلق أوتوماتيكي بالكامل بأربعة محاور CNC، قياس أوتوماتيكي بالكامل؛
>> قاعدة وعارضة من الجرانيت من الدرجة 000، مستقرة وموثوقة؛
>> مسطرة شبكية مفتوحة بدقة 0.1 ميكرومتر، دقة عالية وثبات جيد؛
>> قضيب توجيه خطي دقيق، برغي كروي من درجة الطحن ومحرك سيرفو باناسونيك AC يضمن استقرار دقة تحديد موضع حركة نظام الماكينة؛
>> كاميرا ملونة عالية الدقة لتلبية متطلبات الملاحظة الواضحة والقياس المستقر؛
>> عدسة تكبير/تصغير أوتوماتيكية مستمرة 6.5x، تكبير/تصغير أوتوماتيكي دقيق، تصحيح بكسل واحد يكفي؛
>> يمكن لمصدر الضوء السطحي LED ذو 5 حلقات و 8 مناطق القابل للبرمجة ونظام مصدر ضوء محيطي LED متوازي الإرسال تحقيق تعديل سطوع 256 مستوى بذكاء؛
>> تم تكوين مسبار التلامس المستورد لتحقيق القياس ثلاثي الأبعاد؛
>> يتم توفير برنامج قياس الصور التلقائي Immeasuring4.2 مع حقوق الملكية الفكرية المستقلة كمعيار، وهو قوي وسهل الاستخدام؛
معدات القياس البصرية مستشعر متعدد اختياري للقياس ثلاثي الأبعاد
>> الإضاءة: 4/8/40 أقسام ضوء حلقة LED سطحية؛ 48 قسمًا 4 ألوان ضوء حلقة LED؛ ضوء حلقة LED متحرك بأربعة ألوان
>> العدسة: عدسة تكبير/تصغير مسننة يدوية؛ عدسة تكبير/تصغير تلقائية، عدسة تكبير/تصغير مسننة يدوية مع ضوء متحد المحور؛ عدسة تكبير/تصغير تلقائية مع ضوء متحد المحور.
>> مسبار اللمس: مجموعات Renishaw MCP، خطأ القياس <=0.75um; Renishaw PH6+TP20، خطأ القياس<=0.35um.
>> مستشعر الليزر: مستشعر ليزر KEYENCE غير تلامسي؛ مستشعر قياس الضوء الأبيض.
المعلمات
| الموديل |
HE 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| X,Y Travel(mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
Z-axis Travel(mm) |
200 (يمكن زيادتها وفقًا لمتطلبات العملاء) |
|||||
|
سعة التحميل |
حوالي 35 كجم |
|||||
| الأبعاد (مم) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| الوزن (كجم) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
الدقة |
0.5μm (0.1um كخيار) |
|||||
|
الكاميرا |
كاميرا رقمية GIGA بدقة 2 ميجابكسل |
|||||
|
عدسة التكبير/التصغير |
عدسة تكبير/تصغير تلقائية احترافية تكبير/تصغير العدسة: 1~10X |
|||||
|
تكبير الفيديو |
18~195X (وفقًا للطرازات المختلفة للكاميرا المحددة، سيتغير تكبيرها؛ يخضع التكبير الفعلي للبيانات المقاسة) |
|||||
|
FOV |
8.1~1.3mm (وفقًا لمخططات المطابقة المختلفة للكاميرا والعدسة، سيتغير مجال الرؤية وفقًا لذلك، ويخضع مجال الرؤية الفعلي للبيانات المقاسة) |
|||||
|
الدقة* |
≤ (3+L/200)μm |
|||||
|
الإضاءة |
إضاءة سطح LED قابلة للبرمجة بـ 5 حلقات و 8 أقسام (40 قسمًا ضوء حلقي، ضوء متحد المحور، ضوء حلقي متعدد الألوان متحرك كخيار) |
|||||
معلومات الشركة
عميلنا&وكيلنا
| الأسئلة الشائعة |
|---|
| س1: هل أنت مصنع أم شركة تجارية؟ |
| ج1: نحن مصنع ونقدم لك أسرع رد في غضون 24 ساعة. |
| س2: ما هو مجال عمل شركتك بشكل أساسي؟ |
| ج2: نحن ننتج بشكل أساسي آلة قياس الرؤية، وآلة قياس الإحداثيات، وتركيبات CMM&VMM، إلخ. |
| س3: كيف تختار المواصفات المناسبة؟ |
| ج3: طالما أنك تخبرنا بتنوع وحجم المنتج المراد قياسه، فإن فريقنا المحترف سينصحك بأداة قياس ذات مواصفات مناسبة. |
| س4: هل تقبل الخدمة المخصصة؟ |
| ج4: بالتأكيد! يمكننا توفير الآلات النموذجية فحسب، بل وأيضًا الآلات المخصصة لتلبية احتياجات العملاء. |
| س5: ما هي فترة الضمان الخاصة بك؟ |
| ج5: فترة ضمان منتجاتنا هي سنة واحدة. جودة منتجاتنا مستقرة جدًا، وقد قمنا بتحسين الكثير من الأجزاء القابلة للكسر. يمكنك أن تطمئن إلى جودة منتجاتنا. |
