| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | سلسلة سعادة |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 20 ~ 25 أيام |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 10 مجموعات في الشهر |
| اسم المنتج: | آلة قياس بصرية | البعد: | 1700*1180*1750 |
|---|---|---|---|
| نطاق القياس: | 600 * 500 * 200 ملم | دقة القياس: | 2.5+L/200um |
| التكرار: | 2.5um | دقة المقياس الخطي: | 0.1um/0.5um |
| نظام القيادة: | السيطرة على CNC | إضاءة: | 5 حلقات 8 أقسام مصباح LED Light¶llel |
| إبراز: | آلة القياس البصري للتحكم في البرمجيات,التحكم في البرمجيات VMZ,آلة القياس المرئي VMZ |
||

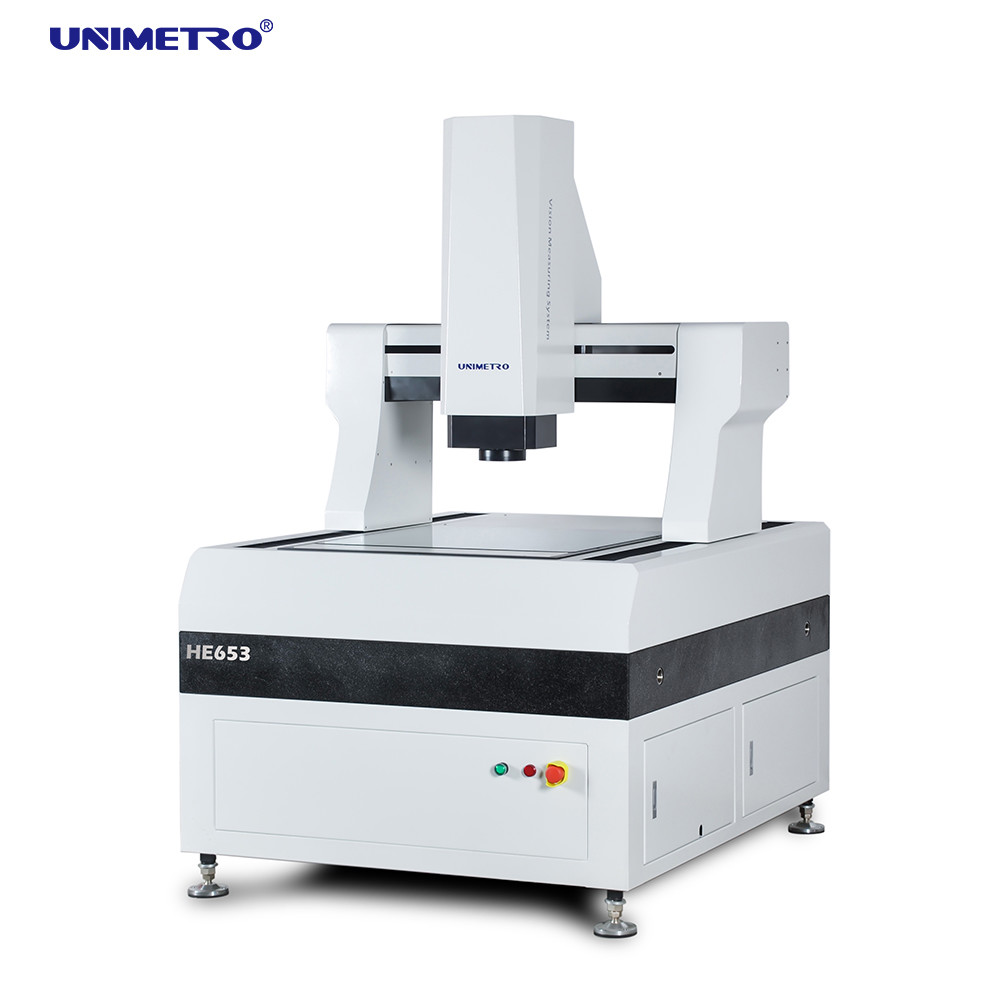

يتم تصميم آلة قياس CNC المرئية من طراز الدرج في سلسلة HE خصيصًا للقياس عالي الدقة والكبير.يتبنى هيكل جسر متنقل مغلق بالكامل للحفاظ على العمل القياس ثابت. يجمع بين الدقة العالية والكفاءة العالية بشكل عضوي للكشف بفعالية عن المعلمات الهندسية للمنتجات المختلفة. في الوقت الحاضر ، يتم استخدامه بشكل رئيسي في لوحة الدوائر PCB ،المصفوفة بالنحاس، الزجاج المسطح، وحدة الكريستال السائل، والقالب السكين، والمواد العازلة، ورق المعدن الدقيق وغيرها من الصناعات.
وصف
آلة قياس بصرية ---- تصميم هيكل صلب للغاية
>> يتم تبني هيكل الجسر المتحرك الإطار المغلق بأكمله، مقياس ثابت قطعة العمل ، كبيرة القدرة على تحمل ، وأداء الحركة الجيدة.
إدخال تكنولوجيا تحليل العناصر المحدودة في التصميم الميكانيكي لضمان صلابة عالية ودقة عالية للهيكل الميكانيكي.
>> القاعدة من الجرانيت من الدرجة 000، قوة عالية، مقاومة للتآكل واستقرار جيد.
>> مائدة عمل معالجة سطح أكسيد الألومنيوم، سريعة ومرنة التحكم في العمل، ودائمة وجميلة.
آلة قياس بصريةعالية ---- تحديد التكوين
>> RENISHAW حاكم الشبكة المفتوحة، والقرار 0.5um، دقة عالية واستقرار جيد.
>> الدقة خطية دليل السكك الحديدية، المسمار الكرة من طاحونة ومحرك الخدمة التيار المتردد ضمان استقرار دقة وضع نظام الآلة.
>> 2M بكسل عالية الوضوح اللون Giga الكاميرا الرقمية تلبي متطلبات المراقبة الواضحة والقياس المستقر.
>> 6.5X العدسة البصرية عالية الوضوح، زوم تلقائي دقيق، معايرة بكسل سريعة.
>> مصدر ضوء سطحي LED قابل للبرمجة 5 حلقات 8 أقسام، نظام مصدر ضوء محاوري LED مواز.
>> التحكم التلقائي بالمحور الكامل، محرك القيادة الخاضع للخلاصة الكاملة.
آلة القياس البصرية الاختيارية متعددة أجهزة الاستشعار للقياس 3D
يمكن تجهيز سلسلة HE كبيرة نوع البوابة آلة قياس بصري مع مجموعة متنوعة من أجهزة الاستشعار 3D لقياس مركب شامل 2D / 3D.ويمكن أيضا أن تكون مجهزة بأجهزة استشعار غير اتصال مثل المسبار والليزركما يدعم RENSHAW سلسلة كاملة من دعامة المسبار، بحيث يمكن للمستخدمين إكمال التحول التلقائي للقياس على نطاق كامل على جهاز واحد، وتحسين الإنتاجية إلى حد كبير.
المعلمات
| النموذج | HE652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
| السفر (م) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
| محور Z السفر ((ملم) | 200 ((يمكن رفعها وفقا لمتطلبات العملاء) | |||||
| قدرة الحمل | حوالي 35 كجم | |||||
| الأبعاد (ملم) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
| الوزن ((كجم) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
| القرار | 0.5μm ((0.1μm للخيار) | |||||
| الكاميرا | كاميرا رقمية 2M HD GIGA | |||||
| عدسة تكبير | العدسة ذاتية التكبير المهنية تكبير عدسة التكبير: 1 ~ 10X | |||||
| تكبير الفيديو | 18~195X | |||||
| (وفقًا للنماذج المختلفة للكاميرا المختارة ، سيتغير تكبيرها ؛ الكبر الفعلي يخضع للبيانات المقاسة) | ||||||
| القيادة | 8.1~1.3ملم | |||||
| (وفقًا لمختلف أنماط مطابقة الكاميرا والعدسة ، سيتغير مجال الرؤية وفقًا لذلك ، ويخضع مجال الرؤية الفعلي للبيانات المقاسة) | ||||||
| الدقة* | ≤ (3+L/200) μm | |||||
| الإضاءة | إضاءة سطحية مدعومة بـ 5 حلقات و 8 أقسام | |||||
| (ضوء حلقة 40 قسم، ضوء محوري، ضوء حلقة متحرك متعدد الألوان للخيار) | ||||||
