| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | قمة |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 10 ~ 20 أيام |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 30 فى الشهر |
| البعد: | 960*710*1075mm | نطاق القياس: | 400*300*200mm |
|---|---|---|---|
| دقة: | 3+L/200um | التكرار: | 3um |
| وزن: | 380 كجم | آلة تصوير: | كاميرا CCD من الدرجة الصناعية |
| عدسة: | 0.7-4.5x | مسافة العمل: | 108 ملم |
| قرار خطية: | 0.0005mm | ضمان: | 24 شهرا |
| إبراز: | نظام فحص صور القياس ثنائي الأبعاد VMM,نظام قياس VMM الميكانيكي على المحور Z,التحكم الآلي في المحور Z فحص الصورة |
||

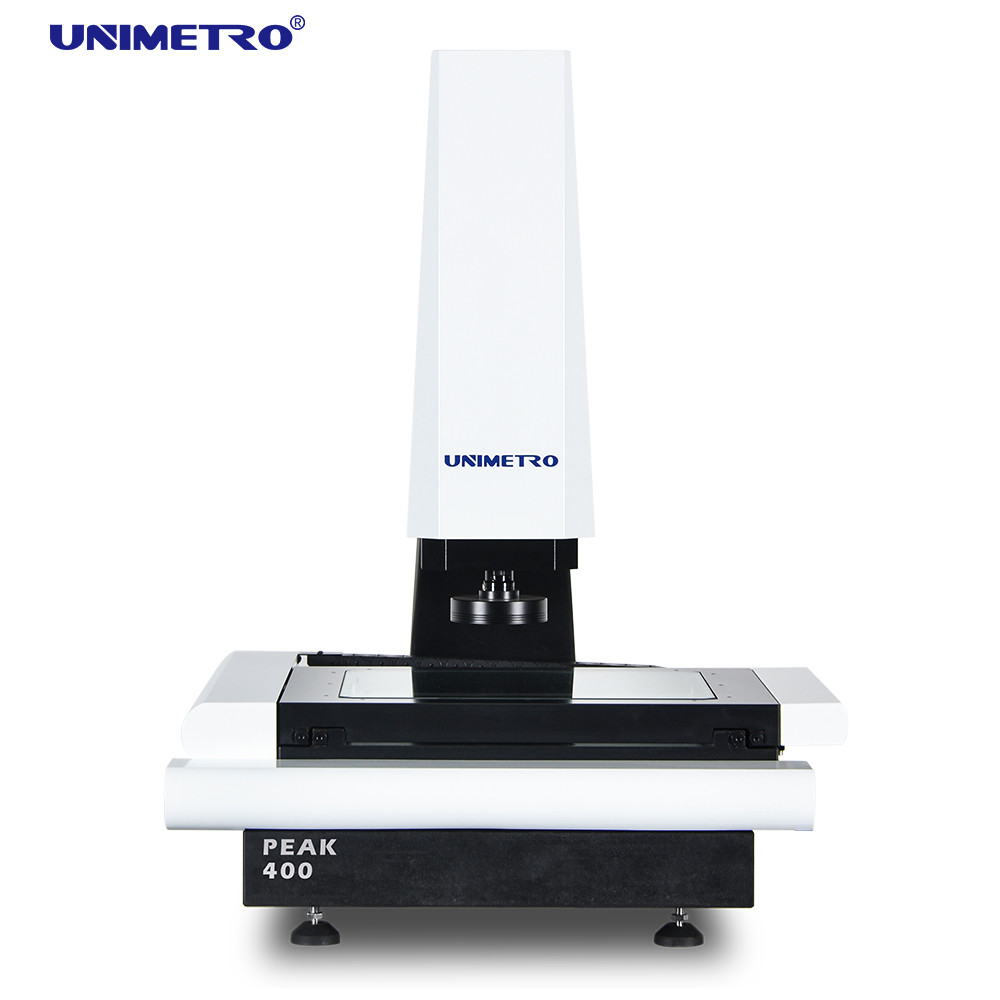

نظام قياس الرؤية الحاسوبي الحاسوبي مع تحكم محور Z المتحرك للتفتيش 2D VMM
النوع الاقتصادي نظام فحص الصور CNC
نظام فحص الصور هو أداة تستخدم لقياس الأبعاد الفيزيائية الدقيقة بدقة تصل إلى مستوى الميكرون.هذه آلة قياس الرؤية هي أداة قياس بصرية تستخدم كاميرا لالتقاط صورة للقطعة، تحلل بكسل الصورة، وتحسب الأبعاد ثنائية الأبعاد باستخدام برنامج قياس.
نظام فحص الصور CNC هو جهاز قياس أبعاد قوي مصمم لعمليات مراقبة جودة الإنتاج الضخم.تم تكوينها ببرنامج قوي يجعل عملية القياس قابلة للبرمجة، يمكن للمستخدمين تحقيق قياس كمية كبيرة من المنتجات من خلال عمليات تلقائية بالكامل. تعد سلسلة PEAK نموذجا اقتصاديا لرؤية CNC تلقائية بالكامل وضعتها UNIMETRO.
التصميم البسيط والمتكامل يسمح لنا ببناء الآلة بتكلفة أقل مع الحفاظ على دقة قياس عالية وأفضل أداء.يمكن للمستخدمين الاستمتاع بمزايا الكفاءة العالية وتوفير تكاليف العمالة من آلة قياس CNC Vision الكاملة بسعر تنافسي للغاية.

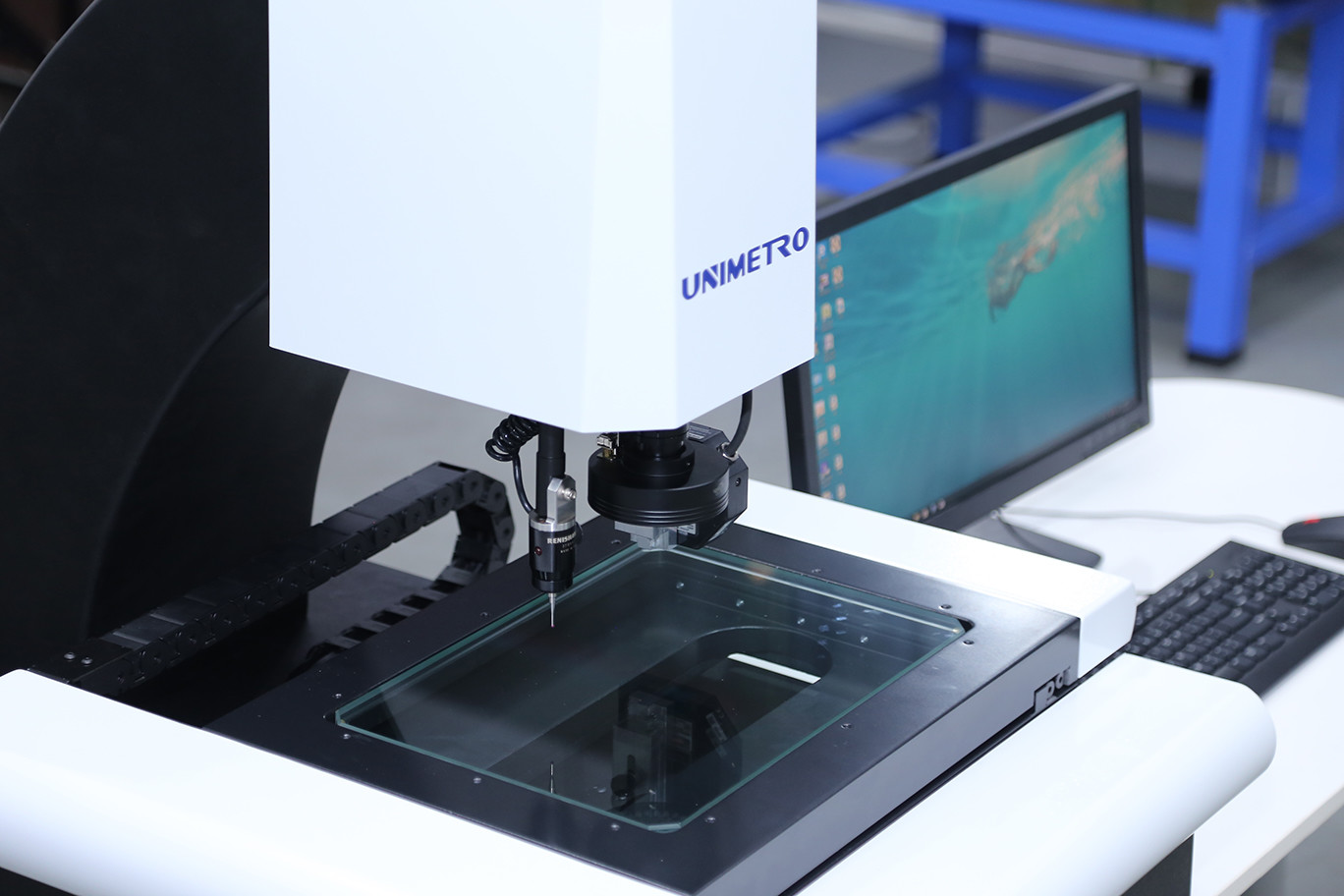

تكوين الأجهزة
مقاييس خطية بحجم 0.5μm في 3 محاور
وظيفة التركيز التلقائي عالية الأداء
مرحلة العمل من الألومنيوم والأنوديزة الصلبة
متوافق مع رينيشاو المسح اللمس (اختياري)
3 حلقات 8 قسم LED حلقة الضوء التحكم البرمجي والبرمجة
التحكم في البرمجيات والبرمجيات
جهاز استشعار تحريك الألياف المحورية (اختياري)
طريقة توجيه خطية HIWIN
محور Z التحكم بالسيارة
صندوق تحكم مركزي متكامل
كاميرا CCD ذات الجودة الصناعية
مولد نبض يدوي لتحكم حركة المحور Z
مؤشرات ليزر للموضع والتركيز المساعدين (اختياري)
0.7-4.5X عدسة تكبير يدوية مع جهاز استشعار ردود فعل إشارة تكبير
تطبيقات نظام فحص الصور
وظائف البرنامج
يحتوي برنامج UNIMETRO INSPECT3D على واجهة استخدام سهلة الاستخدام وسهلة التعلم ، ويوفر وظائف قوية تسمح للمستخدمين بتحقيق قياسات سريعة ودقيقة.يقدم البرنامج واجهة استخدام كاملة للغة الإنجليزية ويسمح أيضا لتطوير لغة جديدة.
المعلمات التقنية
النموذج
القمة 300
القمة 400
البعد (ملم) (L*W*H)
850*650*1060
1000*800*1080
نطاق القياس (ملم) (X*Y*Z)
300*200*200
400*300*200
الدقة (μm)
3+L/200
3+L/200
قابلية التكرار (μm)
3
3
الوزن (كيلوغرام)
120
150
الكاميرا
كاميرا CCD التناظرية الصناعية وبطاقة الفيديو SV2000E
العدسة
عدسة الكبر اليدوية 0.7-4.5X / 0.7-4.5X عدسة الكبر اليدوية مع ردود فعل الإشارة (اختياري) / عدسة الكبر التلقائي (اختياري)
التكبير
18-188X (مجموعة مختلفة من الكاميرا والعدسة تؤدي إلى نطاق تكبير مختلف)
القيادة
8.1-1.3mm (مجموعة مختلفة من الكاميرا والعدسة تؤدي إلى مجموعة مختلفة من FOV)
مسافة العمل
108ملم
دقة المقاييس الخطية
0.0005ملم
الإضاءة
3 حلقات قابلة للبرمجة، 8 أقسام من حلقات سطحية ضوء، ضوء الخط الموازي قابلة للبرمجة
معلومات الشركة
عملائنا ووكلائنا
الأسئلة الشائعة
س1: هل أنت مصنع أو شركة تجارية؟
ج1: نحن مصنع ونعطيك أسرع رد خلال 24 ساعة.
س2: في ماذا تشارك شركتك بشكل رئيسي؟
ج2: نحن ننتج بشكل رئيسي آلات قياس الرؤية ، آلات قياس الإحداثيات ، مصابيح CMM و VMM ، إلخ.
السؤال 3: كيفية اختيار المواصفات المناسبة؟
ج3: طالما تخبرنا عن مجموعة متنوعة وحجم المنتج الذي سيتم قياسه، فإن فريقنا المهني سوف ينصحك بأدوات قياس ذات مواصفات مناسبة.
س4: هل تقبل الخدمة المخصصة؟
ج4: بالتأكيد! يمكننا توفير ليس فقط الآلات النموذجية، ولكن أيضا الآلات المخصصة لاحتياجات العميل.
س5: ما هي فترة الضمان الخاصة بك؟
ج5: فترة ضمان منتجاتنا هي سنة واحدة. نوعية منتجاتنا مستقرة للغاية، وقد تحسننا كثيراً في بعض الأجزاء القابلة للكسر. يمكنك أن تكون على يقين من نوعية منتجاتنا.
