| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | الهليوم |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 3 ~ 5 أسابيع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 40 |
| اسم المنتج: | آلة قياس الإحداثيات CMM | مادة: | قاعدة رخامية |
|---|---|---|---|
| نطاق القياس: | ٧١٠ × ١٠١٦ × ٦١٠ ملم | تجاوز قطر القطر: | 1460 × 1800 × 2700 ملم |
| وزن الآلة: | 2380 كجم | MPEe: | ≤ 1.8 + L / 350 (ميكرومتر) |
| MPEp: | ≤ 2.3 ميكرومتر | قرار النطاق: | 0.5 ميكرومتر |
| إبراز: | آلة قياس الإحداثيات 3D CMM,آلة قياس الإحداثيات ثلاثية الأبعاد للهيليوم,Helium 3D Coordinate Measuring Machine |
||

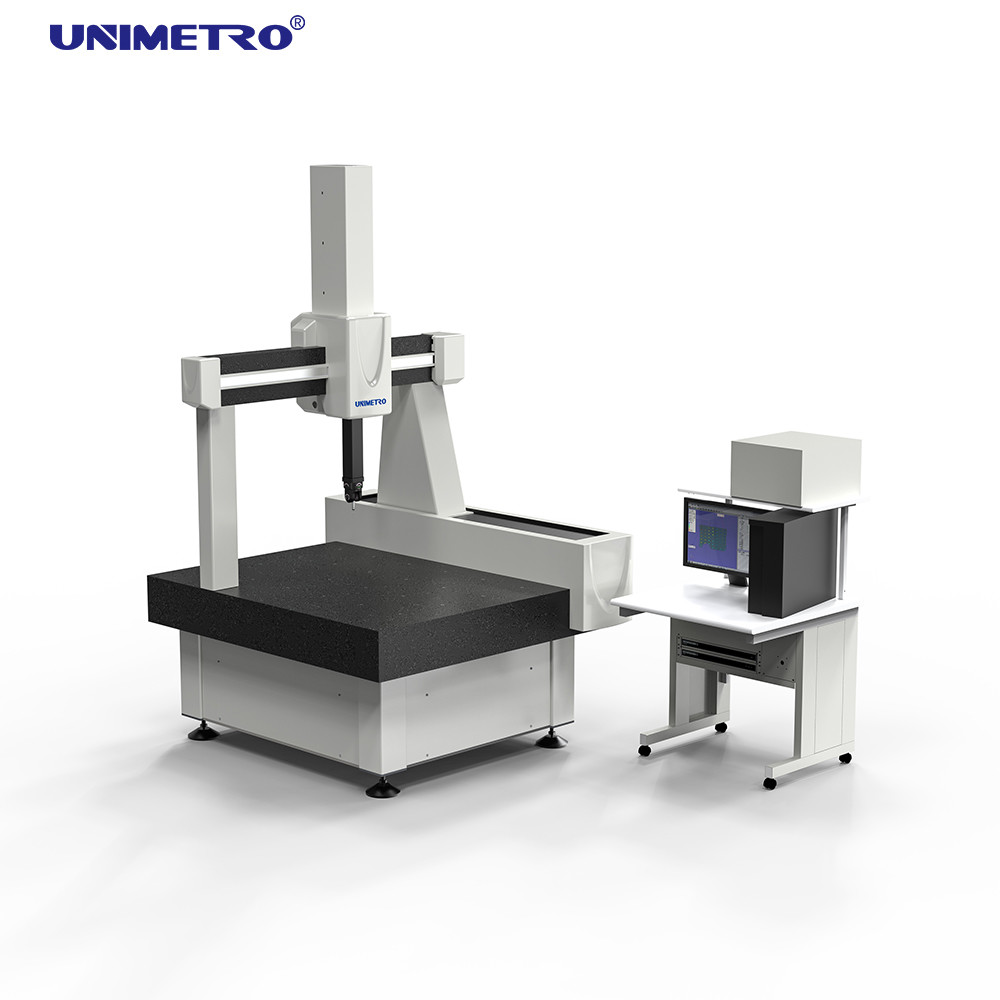

تمثل سلسلة "هيليوم" آلة قياس الإحداثيات ثلاثية الأبعاد الأعلى دقة من UNIMETRO، وتتميز بتقنية ألمانية مطورة ومصممة بالكامل. تخضع كل مكونات لاختيار صارم أثناء التصنيع، مما يضمن التكامل المثالي أثناء التجميع. جميع الآلات معتمدة وفقًا لمعايير ISO 10360-2 باستخدام قياس الليزر فائق الدقة ومقاييس صلبة معتمدة من DKD.
| المعلمة | المواصفات |
|---|---|
| منطقة القياس | X=710 مم، Y=1016 مم، Z=610 مم |
| الأبعاد الكلية | 1460 × 1800 × 2700 مم |
| الوزن الأقصى للجزء | 1000 كجم |
| وزن الآلة | 2380 كجم |
| MPEe | ≤ 1.8+L/350 (ميكرومتر) |
| MPEp | ≤ 2.3 ميكرومتر |
| دقة المقياس | 0.5 ميكرومتر |
| السرعة ثلاثية الأبعاد القصوى | 520 مم/ثانية |
| التسارع ثلاثي الأبعاد الأقصى | 900 مم/ثانية |
Rational-DMIS- حزمة برامج قياس ثلاثية الأبعاد شاملة تم تطويرها بدعم كامل لنواة DMIS الأصلية (معيار ISO 22093:2003). مصممة لتناسب المستخدمين المبتدئين والمتقدمين على حد سواء، وتضع المعيار لبرامج قياس CMM.
رأس المسبار:رأس يدوي MH20i من RENISHAW
| الميزة | المواصفات |
|---|---|
| تكرار الموضع | ±0.5 ميكرومتر |
| خطوات تحديد الموضع | 15 درجة |
| المحور الدوار | ±180 درجة |
| محور التأرجح | 0 درجة - 90 درجة |
| العدد الإجمالي للمواضع | 140 مم |
| درجة حرارة التشغيل | 10-40 درجة مئوية |
مكونات المسبار:وحدة TP20 SF مع تجميع مسبار M2
| رقم القطعة | الوصف | المواصفات | الكمية |
|---|---|---|---|
| A-5004-7585 | قضيب تمديد المسبار | 10 مم | 1 |
| A-5004-7586 | قضيب تمديد المسبار | 20 مم | 2 |
| A-5000-2280 | قضيب تمديد المسبار | 240 مم | 1 |
| A-5000-7805 | مسبار كروي | φ0.7×10 مم | 2 |
| A-5000-7806 | مسبار كروي | φ1×10 مم | 2 |
| A-5000-3603 | مسبار كروي | φ2×10 مم | 2 |
| A-5000-3604 | مسبار كروي | φ3×10 مم | 2 |
| A-5000-4161 | مسبار كروي | φ4×10 مم | 1 |
| A-5000-2286 | مسبار كروي | φ5×10 مم | 1 |
| - | مفتاح ربط المسبار | - | 2 |
الإجمالي:10 أنواع، 16 قطعة
