| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | الهليوم |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 3 ~ 5 أسابيع |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 40 |

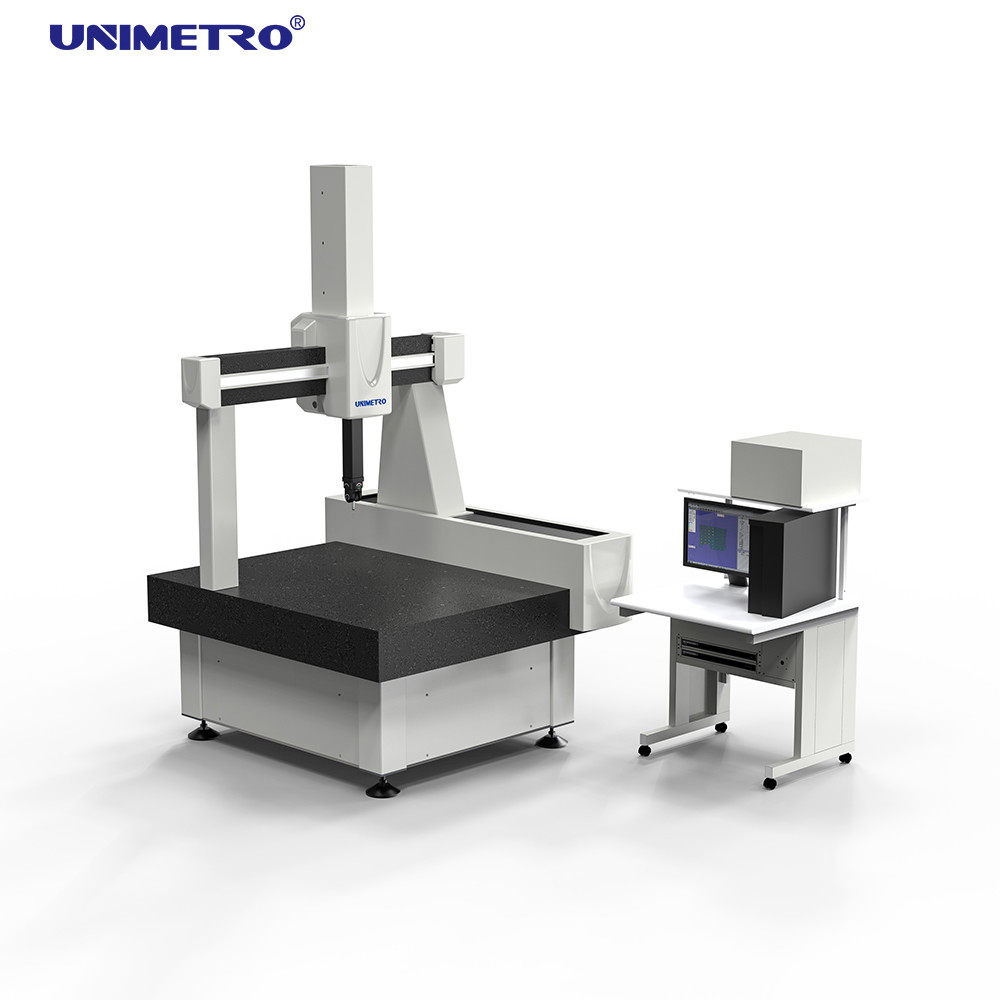

| اسم المنتج: | آلة قياس الإحداثيات CMM | مادة: | قاعدة رخامية |
|---|---|---|---|
| نطاق القياس: | 500 * 600 * 500 مم | تجاوز قطر القطر: | 1250 * 1400 * 2600 |
| وزن الآلة: | 1950 كجم | MPEe: | ≤ 1.7 + L / 350 (ميكرومتر) |
| MPEp: | ≤ 2.3 ميكرومتر | قرار النطاق: | 0.5 ميكرومتر |
| إبراز: | آلة قياس تنسيق الهيليوم نوع CMM,آلة سم مكعب ثلاثية الأبعاد من الرخام,آلة قياس تنسيق CMM شبه أوتوماتيكية |
||
تمثل سلسلة هيليوم آلة قياس الإحداثيات ذات الدقة الأعلى من UNIMETRO، وتتميز بالتكنولوجيا الألمانية وضمان الجودة الشامل. يخضع كل مكون لاختيار صارم وتجميع مثالي، مع إجراء اختبار القبول وفقًا لمعايير ISO 10360-2 باستخدام قياس الليزر فائق الدقة والمقاييس الصلبة المعتمدة من DKD.
| المعلمة | مواصفة |
|---|---|
| منطقة القياس | X=510 ملم، Y=610 ملم، Z=508 ملم |
| الأبعاد الشاملة | 1250 × 1400 × 2600 ملم |
| الحد الأقصى لوزن الجزء | 900 كجم |
| وزن الآلة | 1950 كجم |
| MPEe | ≥ 1.7 + لتر/350 (ميكرومتر) |
| MPEP | ≥ 2.3 ميكرومتر |
| قرار النطاق | 0.5 ميكرومتر |
| أقصى سرعة ثلاثية الأبعاد | 500 مم / ثانية |
| أقصى تسريع ثلاثي الأبعاد | 900 مم / ثانية |
يتم دمج هذا النظام الحاصل على براءة اختراع مباشرة في إطار الماكينة، مما يلغي الحاجة إلى أسس خاصة في معظم الحالات، مما يسمح بوضعها بالقرب من معدات الإنتاج دون تداخل الاهتزاز.
تم تصنيعه من الجرانيت الطبيعي الثقيل وعالي الدقة من "Mount TAI" لتوفير تخميد فائق للاهتزاز وأداء مستقر.
يحمي طرق التوجيه من التلف والأوساخ والتأثيرات الحرارية المباشرة، مما يجعل الماكينة مناسبة للبيئات المتربة.
يستخدم هيكل "التعليق الثابت + الجزئي" لضمان توازي ناقل الحركة مع طرق التوجيه، مما يؤدي إلى تشغيل لا يحتاج إلى صيانة إلى حد كبير.
جميع الأجزاء المهمة بما في ذلك المحركات المؤازرة، وأنظمة النقل، وأنظمة الهواء هي من علامات تجارية مشهورة لتحقيق الدقة المثلى وعمر الخدمة.
مقياس بصري عالي الدقة بدقة 0.05 ميكرومتر من الشركة المصنعة الرائدة في الصناعة.
هيكل محاط بأربعة جوانب مع منظمات ضغط هواء متعددة وتصميم محمل هوائي حلقي لتحقيق ثبات الجهاز أثناء الحركة.
يخلق منطقة مكثفة بين محمل الهواء وطريقة التوجيه لتعويض الحرارة الناتجة عن احتكاك الحركة، مما يحسن الاستقرار الحراري والدقة على المدى الطويل (استهلاك الهواء: 150 نيوتن لتر/دقيقة).
Rational-DMIS - حزمة برامج قياس ثلاثية الأبعاد متكاملة وواسعة النطاق تم تطويرها باستخدام نواة DMIS الأصلية (معيار ISO 22093:2003). مصمم لاستيعاب كل من المستخدمين المبتدئين والمتقدمين بوظائف شاملة.
| المعلمة | مواصفة |
|---|---|
| تكرار الموقف | +0.5 ميكرومتر |
| خطوات تحديد المواقع | 15 درجة |
| محور الدوران | +180 درجة |
| محور التأرجح | 0 درجة - 90 درجة |
| إجمالي عدد المناصب | 140 ملم |
| درجة حرارة التشغيل | 10-40 درجة مئوية |
| رقم | اسم | تحديد | كمية |
|---|---|---|---|
| أ-5004-7585 | التحقيق تمديد رود | 10 ملم | 2 |
| أ-5004-7586 | التحقيق تمديد رود | 20 ملم | 2 |
| أ-5000-2280 | التحقيق تمديد رود | 240 ملم | 1 |
| أ-5000-7806 | مسبار الكرة | Φ1×10 ملم | 2 |
| أ-5000-3603 | مسبار الكرة | Φ2 × 10 ملم | 2 |
| أ-5000-3604 | مسبار الكرة | Φ3 × 10 ملم | 2 |
| أ-5000-4161 | مسبار الكرة | Φ4×10 ملم | 1 |
| أ-5000-2286 | مسبار الكرة | Φ5 × 10 ملم | 1 |
| التحقيق المفك | 2 | ||
| المجموع: | 10 أنواع | 15 قطعة | |
