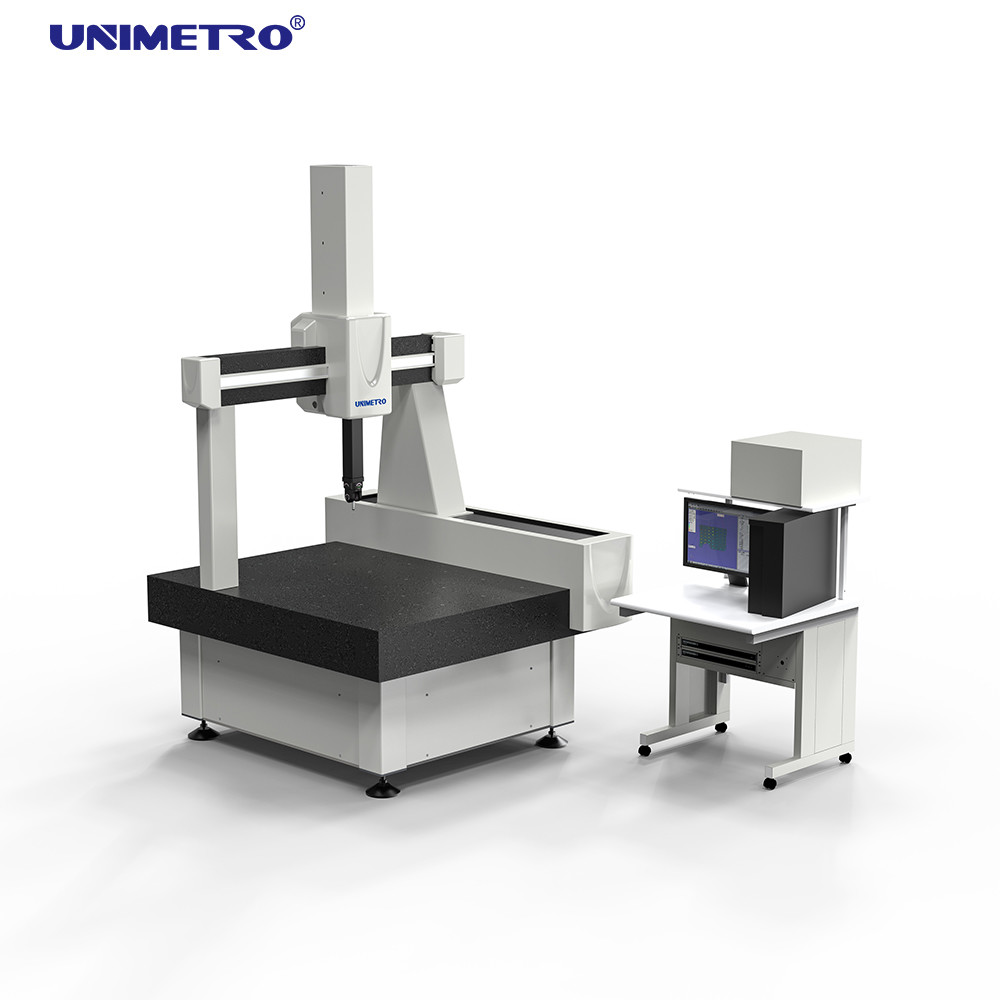

آلة قياس إحداثيات ثلاثية الأبعاد شبه أوتوماتيكية عالية الدقة مع تخميد اهتزاز سلبي مزدوج وأدلة مغلقة

Semi-Automatic High Precision 3D Coordinate Measuring Machine with Double Passive Vibration Damping and Enclosed Guides

المعلومات الأساسية

مكان المنشأ:	الصين
اسم العلامة التجارية:	UNIMETRO
إصدار الشهادات:	CE
رقم الموديل:	الهليوم 666

الحد الأدنى لكمية:	1
الأسعار:	Discussible
تفاصيل التغليف:	حقيبة خشبية
وقت التسليم:	15-30أيام
شروط الدفع:	الاعتماد المستندي، تي/تي
القدرة على العرض:	40

افضل سعر ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية

اسم المنتج:	آلة قياس الإحداثيات ثلاثية الأبعاد	القطر الكلي:	1350 * 1580 * 2680 ملم
أقصى وزن للجزء:	1.0 ت	وزن الآلة:	1.9 طن
MPEe:	≤ 1.8 + L / 300 (ميكرومتر)	MPEp:	≤ 2.5 ميكرومتر
قرار النطاق:	0.5 ميكرومتر	حجم طاولة العمل:	638 X 860 ملم
إبراز:	آلة قياس الإحداثيات ثلاثية الأبعاد,أجهزة التشغيل ذات الدقة العالية , High Precision CMM

منتوج وصف

آلة قياس إحداثيات ثلاثية الأبعاد شبه أوتوماتيكية عالية الدقة

المزايا الرئيسية

تخميد الاهتزازات السلبي المزدوج الحاصل على براءة اختراع: يسمح نظام تخميد الاهتزازات المتكامل بالوضع بالقرب من الإنتاج دون الحاجة إلى أساسات خاصة.
طاولة عمل من الجرانيت عالي الجودة: يوفر الجرانيت الطبيعي الدقيق من "جبل تاي" تخميدًا فائقًا للاهتزازات واستقرارًا.
أدلة مغلقة في جميع المحاور: تحمي مسارات التوجيه من التلف الناتج عن الأوساخ والتأثيرات الحرارية، وهي مناسبة للبيئات المتربة.
نقل "التصحيح التلقائي" بالاحتكاك: يضمن نظام النقل الحاصل على براءة اختراع مع هيكل تعليق ثابت + دقيق النقل المتوازي مع مسارات التوجيه.
أجزاء رئيسية مستوردة: مكونات متميزة من علامات تجارية مشهورة بما في ذلك محركات السيرفو وأنظمة النقل والأنظمة الهوائية.
مقياس بصري من RENISHAW: مقياس بصري عالي الدقة بدقة 0.5 ميكرومتر لدقة قياس فائقة.
مسار توجيه محيطي بتصميم محمل هوائي: هيكل محيطي رباعي الجوانب مع منظمات ضغط هواء متعددة لتحقيق استقرار استثنائي.
تقنية الثقوب الصغيرة: تعمل تقنية استهلاك الهواء المتقدمة (150 لتر/دقيقة) على تحسين الاستقرار الحراري والدقة طويلة الأمد.

المعلمات الفنية

العلامة التجارية	UNIMETRO
الموديل	Helium
منطقة القياس	X: 505 مم، Y: 405 مم، Z: 405 مم
البعد الكلي	1350×1580×2680 مم
الوزن الأقصى للجزء	1.0 طن
وزن الماكينة	1.9 طن
MPEe	≤ 1.8+L/300 (ميكرومتر)
MPEp	≤ 2.5 ميكرومتر
دقة المقياس	0.5 ميكرومتر
السرعة القصوى ثلاثية الأبعاد	500 مم/ثانية
التسارع الأقصى ثلاثي الأبعاد	900 مم/ثانية²
حجم طاولة العمل	638×860 مم
سرعة الإزاحة	520 مم/ثانية
سرعة القياس	8 مم/ثانية

البرنامج: Rational-DMIS

Rational-DMIS هو حزمة برامج قياس ثلاثية الأبعاد شاملة تتميز بنواة DMIS أصلية بالكامل (معيار ISO 22093:2003) مع إمكانيات متقدمة للمبتدئين والمستخدمين الخبراء على حد سواء.

الميزات الرئيسية للبرنامج

البرمجة عبر الإنترنت وغير المتصلة بالإنترنت مع تحذير اصطدام في الوقت الفعلي
نواة DMIS كاملة تدعم الإصدارات 3.0 و 4.0 و 5.0
تنسيقات واجهة CAD متعددة بما في ذلك CATIA و Pro/E و UG و Parasolid و STEP و IGES
محرك رسومات ACIS للتعامل مع ملفات CAD واسعة النطاق
خوارزميات معتمدة من PTB (المستوى 1)
مسح نقطة بنقطة عالي السرعة بفاصل 0.002 مم
معالجة بيانات المسح بالليزر بسرعة 20,000 نقطة/ثانية
نماذج بيانات منتجات Renishaw مدمجة لمعايرة المجسات
