نظام متقدم متعدد الوظائف لقياس خشونة السطح والملامح
جهاز اختبار دقيق للغاية لخشونة السطح والملامح مع إمكانيات تحليل شاملة لتطبيقات القياس الصناعي.
أساسيات قياس السطح
تحتوي جميع الأسطح على عناصر قابلة للقياس بما في ذلك الأبعاد والشكل والخشونة والتجعد. تتطلب المكونات عالية الدقة تحليل جميع هذه العناصر:
- الأبعاد: أشكال وظيفية للسطح محددة بعلاقات خطية بين نصف القطر والزاوية والمسافة والميزات
- الشكل: الانحراف عن شكل السطح المستهدف (مستوي، كروي، مخروطي، إلخ)، ناتج عادةً عن خطأ الماكينة
- الخشونة: نسيج السطح الناتج عن أدوات القطع أو عمليات التصنيع
- التجعد: تأثيرات غير مثالية للماكينة ناتجة عن الاهتزاز أو عدم كفاية الصلابة أو عدم استقرار العملية
ميزات سلسلة SPR2000
توازن مثالي بين الأداء والتكلفة مع نسبة سعر إلى أداء فائقة:
- مستشعر ملامح رقمي عالي الدقة
- مستشعر خشونة واسع النطاق بدون رأس
- قياس بروفيلومتر واسع النطاق وقياس الملامح الدقيقة
- قدرات قياس خشونة واسعة النطاق
- قياس خشونة وملامح واسعة النطاق وعالية الدقة للنماذج المركبة
تطبيقات القياس

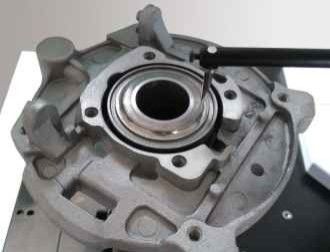

علبة المحرك

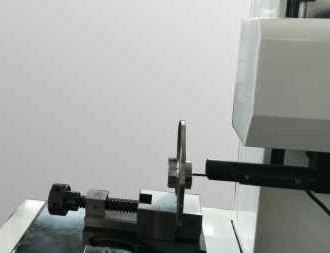

جسم صمام الملف

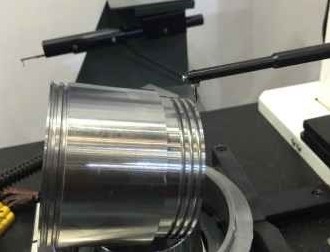

المكبس

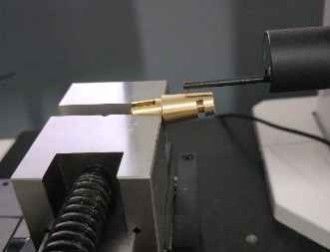

أجزاء قابلة قابلة للسيارات
المواصفات الموصى بها - SPR2012G-tdp
| المعلمة |
المواصفات |
| نطاق القياس المحور السيني |
150 مم |
| نطاق القياس المحور الصادي |
420 مم |
| نطاق القياس المحور الصادي 1 |
±12.5 مم / R: ±620 ميكرومتر |
| دقة الملامح الصادي 1 الدقة الخطية |
±(0.8+|0.12H|) ميكرومتر |
| دقة القوس |
±(1.5+R/12) ميكرومتر |
| دقة الزاوية |
±1 دقيقة |
| الاستقامة |
0.5 ميكرومتر / 100 مم |
| دقة الخشونة الدقة الخطية |
±3% |
| الضوضاء المتبقية |
≤0.05 ميكرومتر |
| التكرارية |
1δ ≤ 1 نانومتر |
| طول القطع |
0.025، 0.08، 0.25، 0.8، 2.5، 8 مم |
| طول التصنيف |
λc X2,3,4,5,6,7 |
| سرعة القيادة المحور السيني |
0.5~20 مم/ثانية |
| سرعة القيادة المحور الصادي |
0.2-20 مم/ثانية |
وظائف القياس
قياس الملامح: عناصر خطية لأسطح مختلفة لقطع العمل، ميزات نقطية، قياسات المسافة بين النقاط والخطوط، تحليل الموضع بما في ذلك المسافة، التوازي، التعامد، الزاوية، عمق الأخدود، عرض الأخدود، نصف القطر. قادر على تحليل الاستقامة، تحليل التحدب، وتحليل الملامح.
معلمات الخشونة: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
معلمات التجعد: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
معلمات الملامح الأصلية: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
مكونات النظام
المستشعر: مستشعر ملامح رقمي منخفض الضوضاء من سلسلة PHP
- الدقة: 0.02-0.1 ميكرومتر
- النطاق: ±7.5-±30 ميكرومتر
- الدقة الخطية: ±(0.7+|0.05H|) ميكرومتر
- قوة القياس: 0.7 جرام
- مستشعر خشونة من نوع بدون دليل مع استجابة تردد ممتازة وعرض نطاق ترددي واسع للإشارة
المشغل: مشغل منخفض الضوضاء DSH / مشغل سيراميك منخفض الضوضاء DCH
- مسار السكة: 100-150 مم / 180-220 مم
- فترة الرقم: 0.05-2 ميكرومتر / 0.05-5 ميكرومتر
- استقامة الملامح: 0.3 ميكرومتر / 100 مم
- القيمة المتبقية للخشونة: ≤0.005 ميكرومتر
- السرعة القصوى للحركة: 20 مم/ثانية
- السرعة الدنيا للقياس: 0.1 مم/ثانية
- مشغل منخفض الضوضاء يلبي متطلبات دقة قياس ملامح الأجزاء القياسية
عضو العمود: عمود عالي السرعة CNF / عمود طويل عالي السرعة CNFL
- النطاق: 320-420 مم / 520-620 مم
- السرعة القصوى للحركة: 20 مم/ثانية
- السرعة الدنيا للحركة: 0.2 مم/ثانية
- دقة تحديد الموضع: 0.005 مم
- عمود عالي السرعة بتصميم إطار، غير قابل للتشوه للاستخدام طويل الأمد
مكونات المنصة: طاولة آلة مريحة متكاملة MPE
- المادة: رخام
- المواصفات: 500*800، 500*1000
- تصميم متكامل بهيكل مدمج
- صيانة مريحة وتوفير للمساحة
- يقلل التصميم المريح من إجهاد المشغل
أسئلة متكررة
س1: هل أنتم مصنع أم شركة تجارية؟
ج1: نحن مصنع ونقدم ردودًا في غضون 24 ساعة.
س2: ما الذي تصنعه شركتكم بشكل أساسي؟
ج2: ننتج بشكل أساسي آلات قياس الرؤية، وآلات قياس الإحداثيات، وتجهيزات CMM & VMM، والمعدات ذات الصلة.
س3: كيف أختار المواصفات المناسبة؟
ج3: سيقوم فريقنا المحترف بتوصية أدوات القياس المناسبة بناءً على تنوع منتجاتك ومتطلبات القياس الخاصة بك.
س4: هل تقبلون خدمات مخصصة؟
ج4: نعم، نقدم كلاً من الآلات القياسية والحلول المخصصة المصممة خصيصًا لتلبية احتياجات العملاء.
س5: ما هي فترة الضمان الخاصة بكم؟
ج5: فترة ضمان منتجاتنا هي سنة واحدة. لقد قمنا بتحسين الأجزاء القابلة للكسر ونحافظ على جودة منتج مستقرة.
