مسافة صريف: | 20 ميكرومتر (0.02 مم) ، 10 ميكرومتر (0.01 مم) | نظام قياس صريف: | نظام قياس الأشعة تحت الحمراء من نوع الإسقاط ، طول الموجة بالأشعة تحت الحمراء: 800 نانومتر |
---|---|---|---|
سرعة العمل القصوى: | 20 م / دقيقة (1 ميكرومتر) ، 60 م / دقيقة (5 ميكرومتر) | إشارة الخرج: | TTL ، RS422 ، ~ 1Vpp |
طاقة كهربائية شغالة: | 5V ± 5٪ تيار مستمر ، 12 ± 5٪ DV ، 24 فولت ± 5٪ تيار مستمر | بيئة العمل: | درجة الحرارة: -10-45 درجة مئوية ، الرطوبة ≦ 90٪ |
تسليط الضوء: | مقياس رقمي الخطي,بصري التشفير الخطية,optical linear encoder |

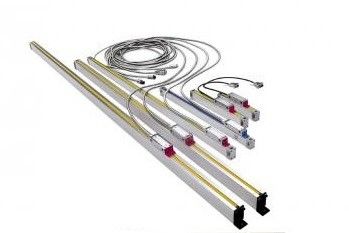

مقدمة
يستخدم نظام محول الطاقة الخطي بشكل أساسي في هيكل توجيه الحركة الخطية ، وهو مخصص لقراءة الموضع الدقيقة للحركة الخطية.يستخدم على نطاق واسع في أدوات الآلات وأدوات القياس.توفر Unimetro نماذج متعددة من منتجات الموازين الخطية ، تُستخدم في مجموعة متنوعة من أدوات الآلات أو أجهزة القياس والتعديل التحديثي الرقمي.كما يتوفر OEM أو ODM.
المقاييس الخطية من سلسلة UJ تحتوي على نموذجين ، موازين مفتوحة ومقاييس محكمة الغلق.المقياس المفتوح هو نوع عالي الدقة ، يستخدم بشكل أساسي في آلة القياس ، أعلى دقة تصل إلى 0.1um.تُستخدم الموازين المختومة بشكل أساسي في أدوات الآلات وأجهزة القياس ، وإشارة TTL أو إشارة الخطيئة / cos ، بما في ذلك المقاييس الرقيقة والمقاييس القياسية والمقاييس الكبيرة.يصل طول الموازين الكبيرة UJCXG إلى 3100 مم.المقاييس الكبيرة جدًا تصل إلى 3100 مم - 15000 مم.كما نقدم مجموعة متنوعة من الملحقات للمستخدمين بناءً على متطلبات التثبيت.
عارضات ازياء
تستخدم في آلات القياس: سلسلة UJCXF و UJCXE و UJCXFS و UJCXH
تستخدم في الأدوات الآلية: سلسلة UJCXF و UJCXFS و UJCXE و UJCXK و UJCXG و UJCXGL
تستخدم في ماكينة حقن البلاستيك: UJCXEP
EDM ، آلة ثقوب صغيرة ، قطع الأسلاك: مستشعر خاص لـ EDM
المعلمات
نموذج | UJCXF1 / UJCXFS1 | UJCXF5 / UJCXFS5 | UJCXH | UJCXE1 | UJCXE5 | UJCXG1 | UJCXG5 | UJCXGL5 |
|
مسافة صريف | 20 ميكرومتر (0.02 مم) ، 10 ميكرومتر (0.01 مم) |
||||||||
نظام قياس صريف | نظام قياس الأشعة تحت الحمراء من نوع الإسقاط ، طول الموجة بالأشعة تحت الحمراء: 800 نانومتر |
||||||||
نظام حركة رأس القارئ | حركة 5 محامل عمودية | 45 ° 5 حركة محامل |
|||||||
القرار | 1um | 5um | 1um | 5um | 1um | 5um | 1um | 5um | 5um |
يسافر | 50-600 مم ، 50-400 مم (نوع FS) | 50-500 ملم | 50-1000 ملم | 50-3000 ملم | 3000-6000 ملم |
||||
سرعة العمل القصوى | 20 م / دقيقة (1 ميكرومتر) ، 60 م / دقيقة (5 ميكرومتر) |
||||||||
إشارة الخرج | TTL ، RS422 ، ~ 1Vpp |
||||||||
طاقة كهربائية شغالة | 5V ± 5٪ تيار مستمر ، 12 ± 5٪ DV ، 24 فولت ± 5٪ تيار مستمر |
||||||||
بيئة العمل | درجة الحرارة: -10-45 درجة مئوية ، الرطوبة ≦ 90٪ |
طلب
سلسلة UJC مطبقة على آلة قياس الرؤية
معلومات الشركة
عميلنا ووكيلنا
التعليمات |
---|
س 1: هل أنت مصنع أو شركة تجارية؟ |
A1: نحن مصنع ونمنحك أسرع رد خلال 24 ساعة. |
Q2: ما هي شركتك بشكل رئيسي؟ |
A2: نحن ننتج بشكل أساسي آلة قياس الرؤية ، آلة قياس التنسيق ، تركيبات CMM و VMM وما إلى ذلك. |
س 3: كيف تختار المواصفات المناسبة؟ |
A3: طالما تخبرنا بتنوع وحجم المنتج المراد قياسه ، فإن فريقنا المحترف سينصحك بأداة قياس ذات مواصفات مناسبة. |
س 4: هل تقبل الخدمة المخصصة؟ |
A4: تأكد!لا يمكننا توفير الآلات النموذجية فحسب ، بل يمكننا أيضًا توفير الآلات المخصصة لاحتياجات العملاء. |
س 5: ما هي فترة الضمان الخاصة بك؟ |
A5: فترة ضمان منتجاتنا هي سنة واحدة.جودة منتجاتنا مستقرة للغاية ، ولدينا تحسن كثيرا في بعض الأجزاء القابلة للكسر.يمكنك أن تطمئن إلى جودة منتجاتنا. |
