| مكان المنشأ: | Dongguan |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| رقم الموديل: | RU2 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |

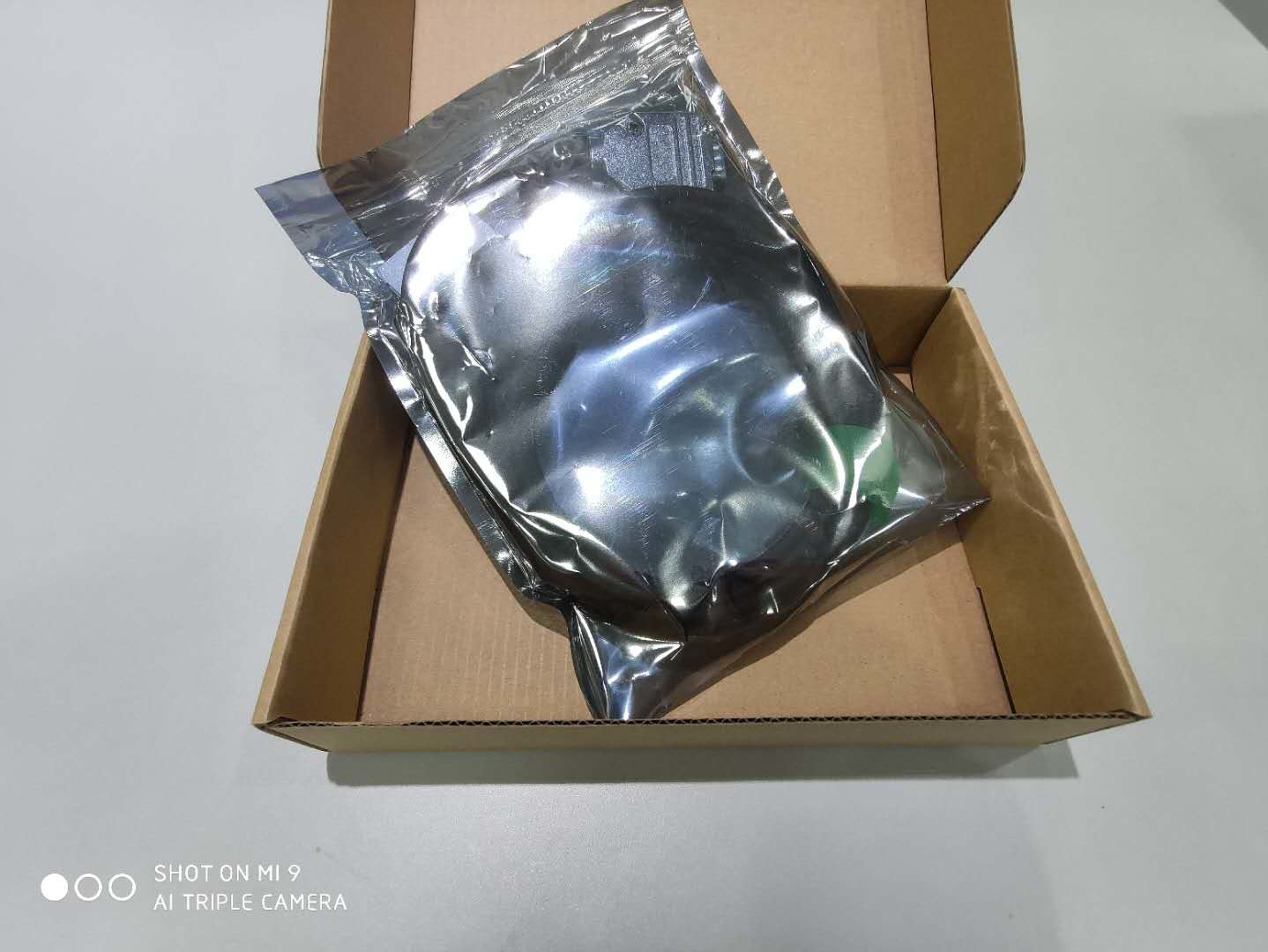

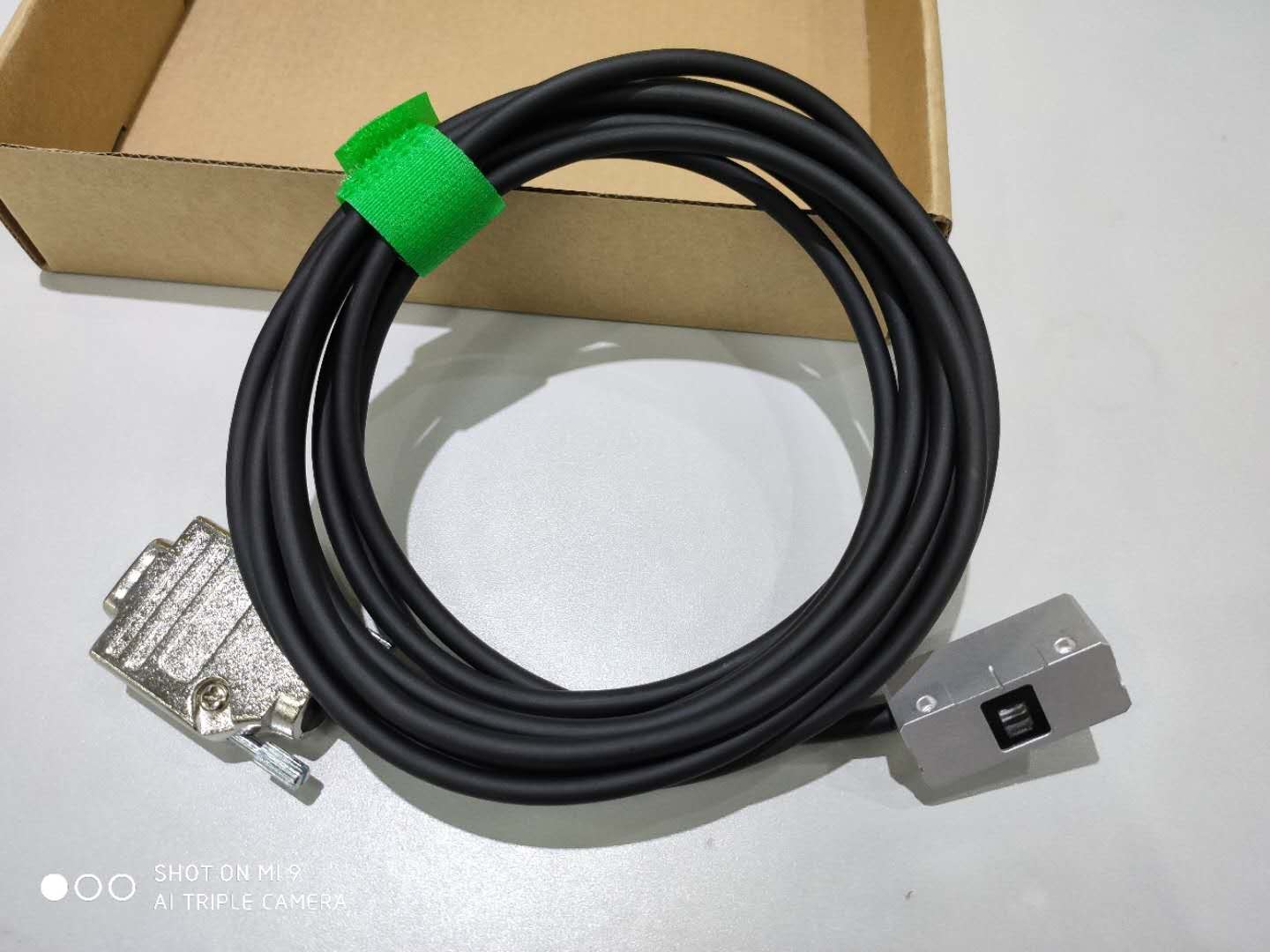

| تفاصيل التغليف: | صندوق |

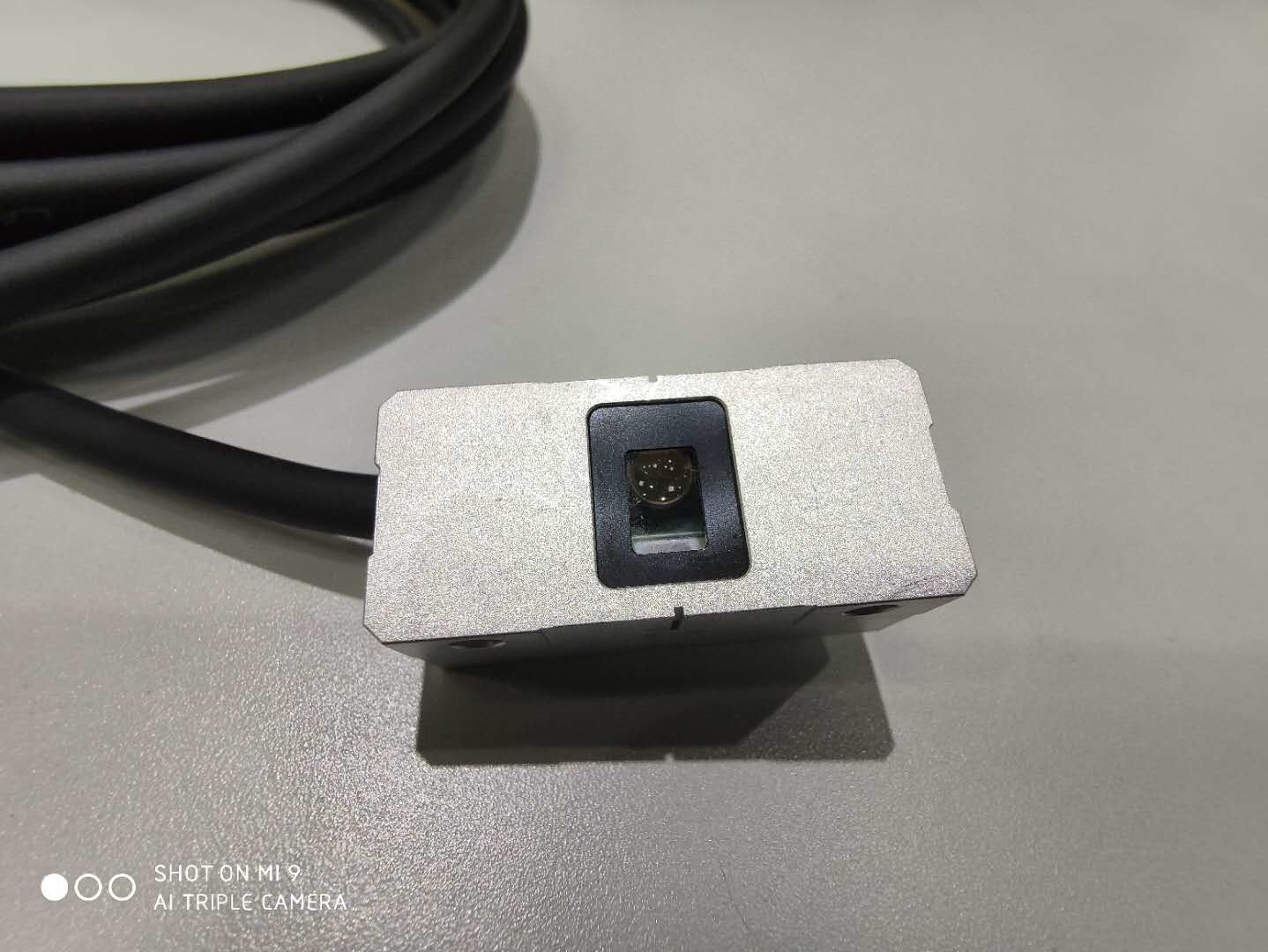

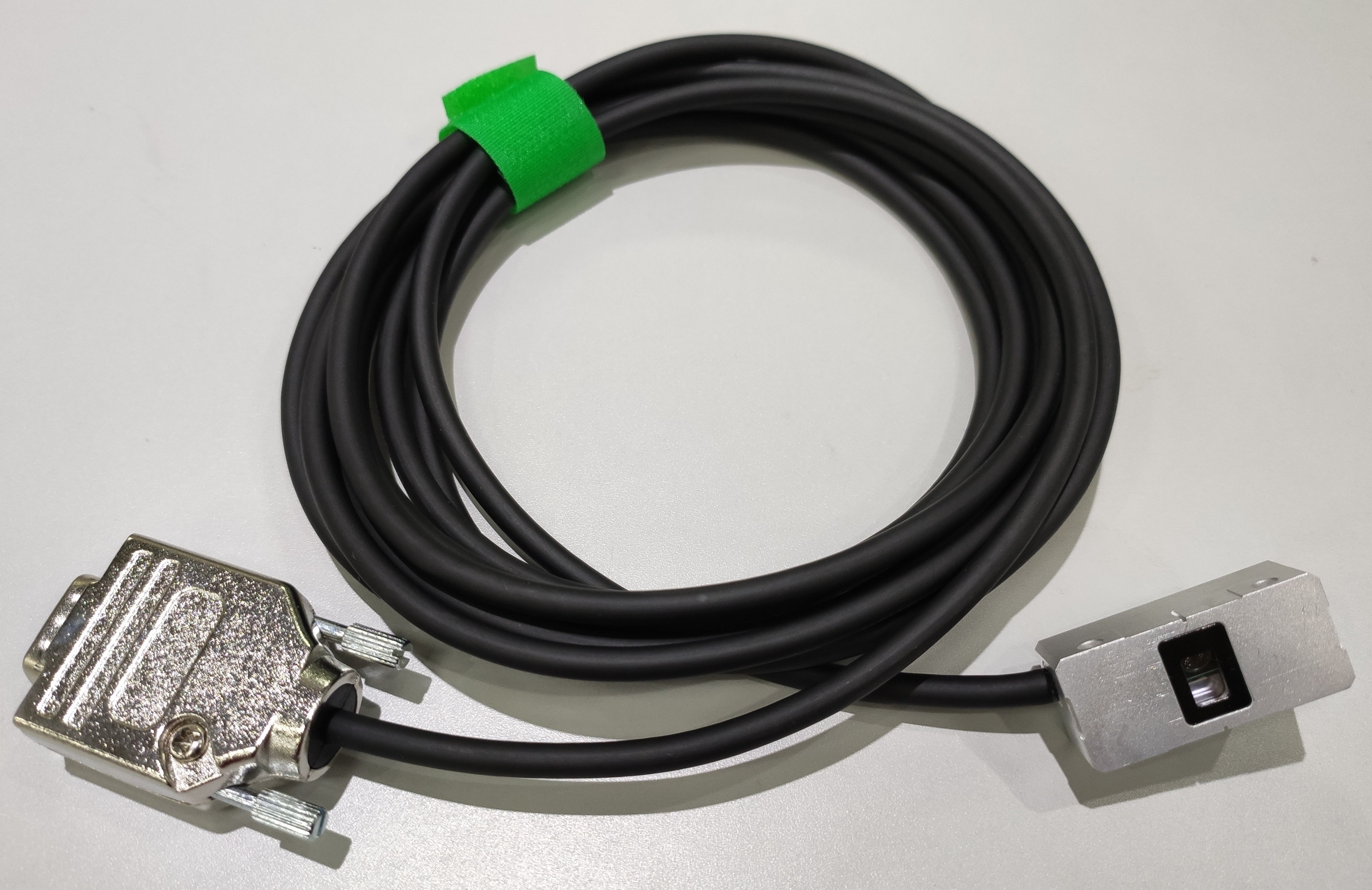

| مقاس: | الطول 36 ملم * العرض 16.4 ملم * الارتفاع 14.3 ملم | يقذف: | 20um |
|---|---|---|---|
| وزن: | رأس القراءة: 15 جم، الكابل: 35 جم/م | إشارة: | TTL التفاضلي أو SinCos 1Vpp |
| دقة: | +-5um | دقة: | التفاضلية TTL 5um، 1um، 0.5um، 0.2um، 100nm، 50nm، 20nm |
| خطأ في تقسيم الإلكترون: | <40 نانومتر | السرعة القصوى: | 12 م / ث (يرتبط بالدقة والحد الأدنى لتردد ساعة العداد) |
| أقصى تسارع: | 35 جرام | الرجوع إلى دقة التكرار أحادية الاتجاه في الأصل: | 1LSB |
| إبراز: | مقياس رقمي خطي,خطي التشفير البصري |
||
| المعلمة | المواصفات |
|---|---|
| درجة حرارة التشغيل | -10 درجة مئوية ~ +70 درجة مئوية |
| رطوبة التشغيل | RH < 95% (بدون تكثف) |
| الإغلاق | IP40 |
| درجة حرارة التخزين | -20 درجة مئوية ~ +85 درجة مئوية |
| رطوبة التخزين | RH < 95% (بدون تكثف) |
| المعلمة | المواصفات |
|---|---|
| موقع الإشارة | 2 إشارة تفاضلية A و B |
| مرجع الأصل | 1 إشارة تفاضلية Z |
| مستوى الإشارة | RS-422 (TIA/EIA-422-B) |
| مستوى الإخراج العالي | ≥ 2.4 فولت عند تيار خرج 20 مللي أمبير |
| مستوى الإخراج المنخفض | ≤ 0.4 فولت عند تيار خرج 20 مللي أمبير |
| المعلمة | المواصفات |
|---|---|
| موقع الإشارة | إشارة Sin وإشارة Cos |
| مرجع الأصل | 1 إشارة تفاضلية REF |
| مستوى الإشارة | 0.6 فولت ~ 1.2 فولت (1Vpp نموذجي) |
| زاوية الطور | 90 درجة ±1 درجة زاوية إلكترونية |
| دقة الإخراج | تردد ساعة العداد الأدنى | السرعة القصوى |
|---|---|---|
| 1 ميكرومتر | 10M | 12 متر/ثانية |
| 0.5 ميكرومتر | 12M | 10 متر/ثانية |
| 0.2 ميكرومتر | 12M | 4 متر/ثانية |
| 0.1 ميكرومتر | 8M | 2 متر/ثانية |
| 50 نانومتر | 4M | 1 متر/ثانية |

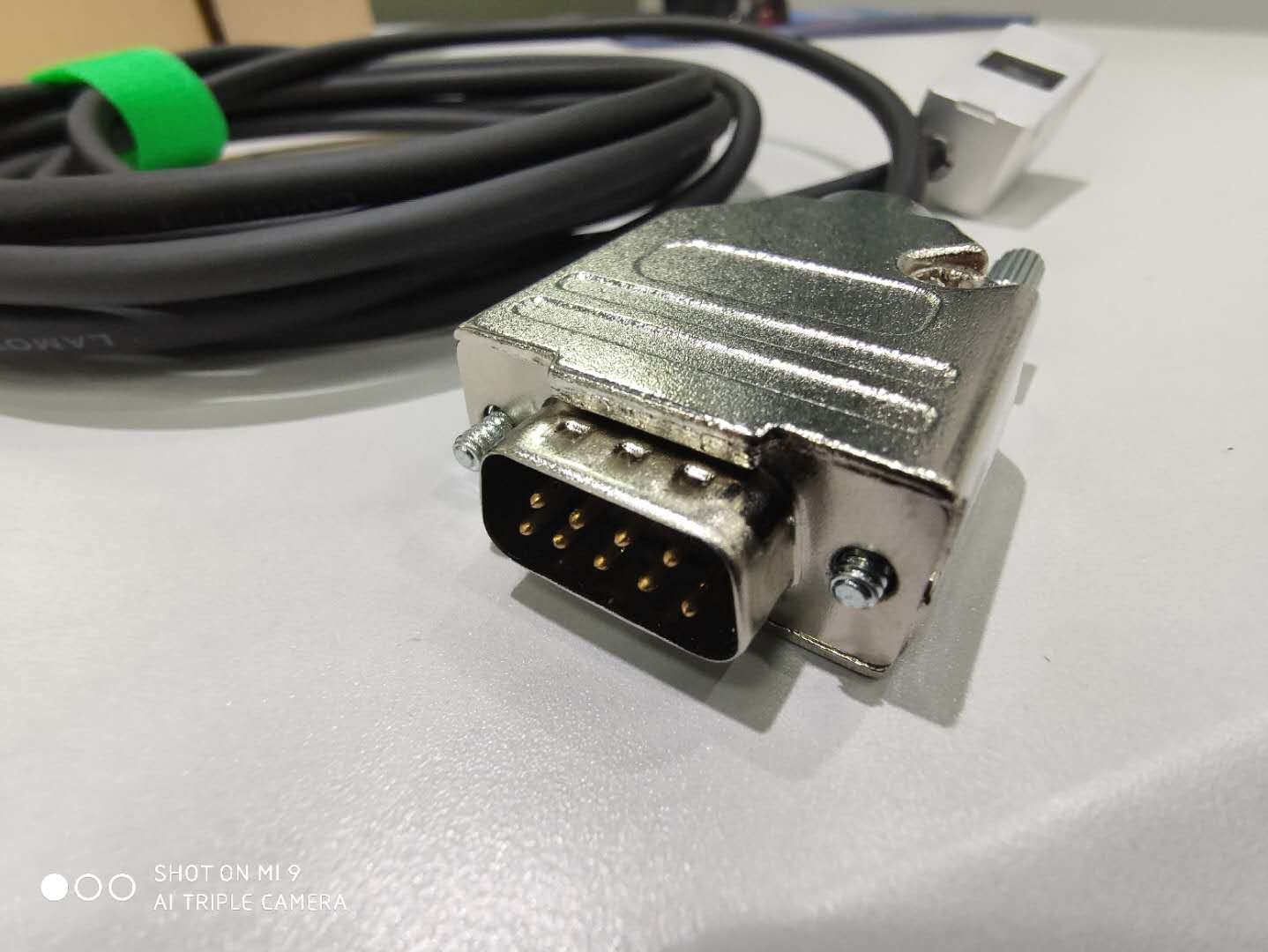

| رقم الدبوس | الوظيفة | رقم الدبوس | الوظيفة |
|---|---|---|---|
| الدبوس 1 | TTL تفاضلي A+ / SinCos 1Vpp Sin+ | الدبوس 9 | TTL تفاضلي A- / SinCos 1Vpp Sin- |
| الدبوس 2 | TTL تفاضلي B+ / SinCos 1Vpp Cos+ | الدبوس 10 | TTL تفاضلي B- / SinCos 1Vpp Cos- |
| الدبوس 3 | TTL تفاضلي Z+ / SinCos 1Vpp Ref+ | الدبوس 11 | TTL تفاضلي Z- / SinCos 1Vpp Ref- |
| الدبوس 5 | قارئ جاهز | الدبوس 14 | +5V |
| الدبوس 6 | حد | الدبوس 15 | 0V |
| الدبوس 7 | +5V | الدبوس 8 | 0 فولت، درع داخلي |
| المؤشر | المعنى |
|---|---|
| أضواء حمراء مضاءة لمدة 0.5 ثانية | تم اكتشاف موضع الأصل |
| يومض الضوء الأحمر مرتين | خطأ في طور الأصل أو سرعة عالية جدًا |
