نظام قياس الفيديو عالي الأداء / VMZ 4030 مع برنامج انسيابي

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: UNIMETRO
إصدار الشهادات: CE,ISO
رقم الموديل: فائقة
الحد الأدنى لكمية: 1
الأسعار: Discussible
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: 15 ~ 20 يوم عمل
شروط الدفع: T / T ، L / C.
القدرة على العرض: 20 لكلّ شهر
معلومات تفصيلية
اسم المنتج: نظام قياس الفيديو البعد: 1750 * 920 * 1700 مم
نطاق القياس: 400 * 300 * 200 ملم دقة القياس: 2.5 + لتر / 200 ميكرومتر
التكرار: 2.5 ميكرومتر دقة المقياس الخطي: 0.1um
نظام القيادة: تحكم CNC ، نظام قيادة سيرفو AC ذو حلقة قريبة ، عصا تحكم ، ماوس أو تحكم في لوحة المفاتيح إضاءة: قابل للبرمجة 8 أقسام LED ضوء حلقة متوازية كفاف ضوء LED
تسليط الضوء:

عرض قراءات رقمية

,

أنظمة قراءات dro

,

نظام قياس فيديو برمجي مبسط


منتوج وصف

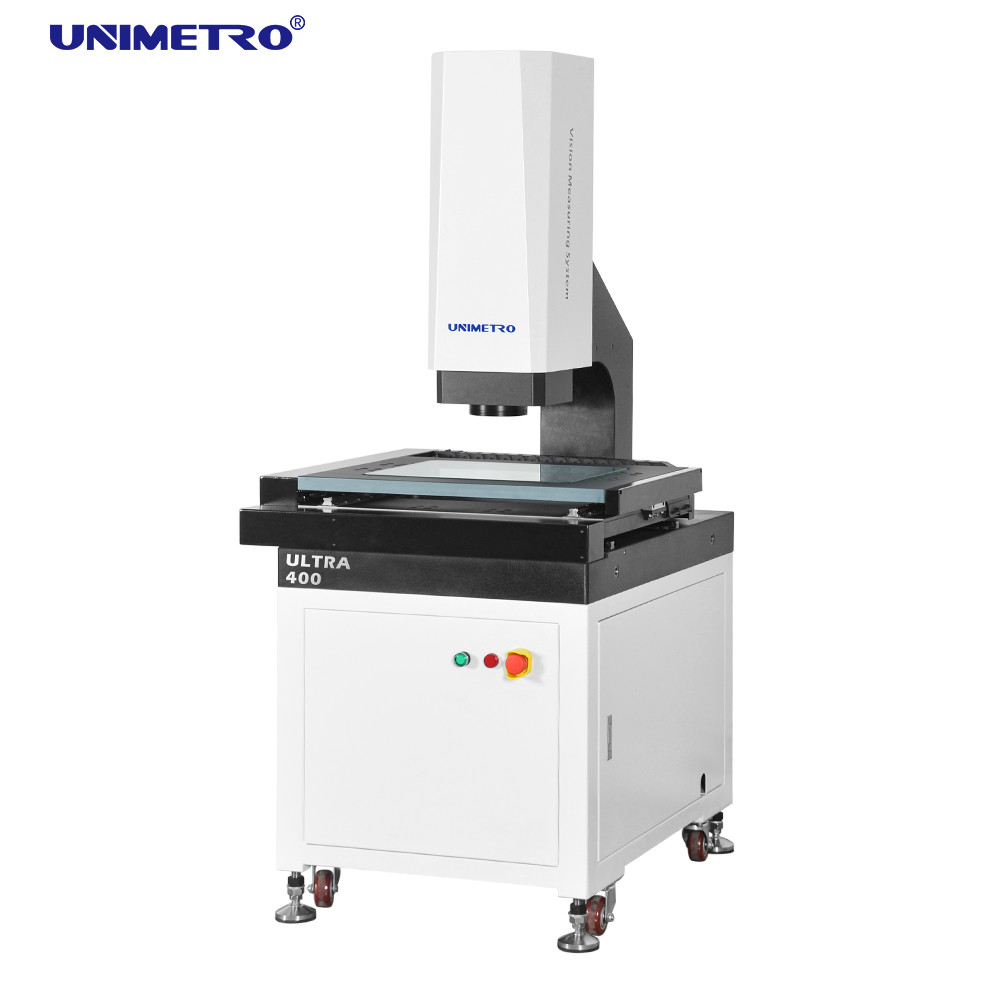

نظام قياس الفيديو عالي الأداء / VMZ 4030 مع برنامج انسيابي



نظام قياس الفيديو من سلسلة ULTRA عبارة عن آلة قياس رؤية أوتوماتيكية بالكامل عالية الدقة ناتئة تم تطويرها لقياس GD & T مع تحكم آلي بثلاثة محاور.وهي مجهزة بالتركيز التلقائي والتحكم التلقائي في الإضاءة والحركة التلقائية لتكوين الأجهزة والبرامج لجعل قياس الأبعاد الخطية والهندسية بسرعة ودقة.





صفات

◆ مراقبة تفاصيل الجودة

Ø قاعدة وعمود من الجرانيت ، استقرار ممتاز ؛

Ø مرحلة عمل الألمنيوم ، اجعل التحكم في الحركة يتفاعل بسرعة ومرونة ؛

Ø مرحلة العمل مع معالجة سطح الأكسدة الصلبة المضادة للخدش ؛

Ø قياسي مع دليل خطي دقيق ، لولب كروي للطحن ، ومحرك مؤازر AC ، إلخ ، لضمان دقة واستقرار نظام الحركة ؛

Ø نظام تحكم متكامل ، مدمج مع التحكم في الحركة ، وجميع عناصر التحكم في الإشارة كإضاءة وقراءة مقياس خطي ، يضمن أداء الجهاز مستقرًا للغاية.



◆ تكوين عالي الأداء

Ø XYZ ثلاثة محاور التحكم الآلي CNC وتحديد المواقع بدقة ؛
Ø 0.1 um مقياس خطي زجاجي عالي الدقة لضمان دقة تحديد المواقع ودقة القياس للنظام ؛
Ø كاميرا ملونة عالية الدقة من GIGA لتلبية احتياجات المراقبة الواضحة والقياس الدقيق ؛
Ø عدسة تكبير / تصغير عالية الدقة 6.5x ، مضاعفة دقيقة وتصحيح بكسل واحد مطلوب فقط ؛
Ø مع السطح القابل للبرمجة 5-ring 8-Division LED الإضاءة الباردة وإضاءة LED المتوازية وتعديل الضوء الذكي المدمج ، يمكنه التحكم تلقائيًا في السطوع في القسم 8 وتحقيق تعديل سطوع بمستوى 256 بذكاء.



◆ مرونة في التوسع

Ø أنواع متعددة من أجهزة الاستشعار غير المتصلة ونظام التثبيت السريع متاحة للخيار ، والتي يمكن أن تلبي متطلبات القياس المختلفة من العملاء المختلفين
يتوفر مصباح الحلقة LED الملون القابل للتحويل لسلسلة ULTRA ، مما يجعل السلسلة أكثر مرونة وقوة لأجزاء مختلفة مع أنواع مختلفة من المواد أو الأشكال ، ويوفر تطبيق قياس أكثر قوة.
Ø بفضل المرونة المرنة لسلسلة ULTRA ، فهي متوافقة مع مسبار اللمس ، وأجهزة استشعار القياس غير المتصلة وذراع الروبوت ، مما يزيد بشكل كبير من كفاءة القياس.

نظام قياس الفيديو عالي الأداء / VMZ 4030 مع برنامج انسيابي 0



مقدمة الوظائف

- يوفر البرنامج تركيزًا دقيقًا ، وتركيزًا سريعًا ووظائف قياس الصورة ، ويمكن أن تصل دقة التكرار إلى 3um (أعلى من التكبير البصري 2x).
- يوفر البرنامج مجموعة متنوعة من أوضاع التحكم في الحركة لعملية تحديد المواقع بشكل مريح وسريع.
1. مقبض العملية.2. النقر الأوسط في نافذة الصورة ؛3. النقر الأوسط في نافذة الرسم ؛4. نقل نافذة قائمة عنصر إلى عنصر.5. انقر بالماوس في نافذة التحكم في الحركة.6. زر الفأرة الأوسط في نافذة المسح ؛7. زر الفأرة الأوسط في نافذة الخريطة.8. قيمة تنسيق الإدخال.
- يوفر البرنامج مجموعة متنوعة من وظائف تصحيح أخطاء النظام ، مثل: التعويض الخطي ، تعويض القسم ، تعويض الخطأ العمودي ، تعويض خطأ استقامة المحور z ، تعويض خطأ إزاحة مركز العدسة ، لضمان دقة أي موضع في المستوى XY يمكن أن تصل إلى 2um.
- يدعم البرنامج إضافة مسبار بسيط على أساس قياس الصورة لتحقيق قياس بسيط للأبعاد ثلاثية الأبعاد وتحمل خط الهيكل.
- يمكن للبرنامج استيراد عرض التنقل والنقر فوق زر الماوس الأوسط وتحديد الموقع المراد اختباره بسهولة وسرعة.





حدود

نموذج

الترا 300

الترا 400

الترا 500

الترا 600

انتقال المحور X / Y (مم)

300 × 200

400 × 300

500 × 400

600 × 500

سفر المحور Z

200 مم (يمكن رفعها وفقًا لمتطلبات العملاء)

مقياس خطي لمحور X / Y / Z-3

دقة مقياس الزجاج الخطي: 0.1um

وضع التوجيه

دليل خطي دقيق ، دليل منزلق مزدوج المسار.

وضعية التشغيل

تحكم جويستيك ، تشغيل الماوس ، برنامج الكشف التلقائي.

دقة

المحور XYZ: ≤2.5 + L / 200um

التكرار

± 2.5 ميكرومتر

نظام الفيديو

اتفاقية مكافحة التصحر

كاميرا CCD ملونة عالية الوضوح 1/3 بوصة

عدسة

6.5X تابع النقر فوق عدسة التكبير ؛التكبير البصري: 0.7X-4.5X ؛تكبير الفيديو: 26X ~ 172X (شاشة 21.5 بوصة)

نظام الإضاءة

محيط شكل

إضاءة كفاف LED متوازية

سطح

0 ~ 255 إضاءة سطحية LED ذات 5 حلقات و 8 أقسام قابلة للضبط

تكبير

0.7X ~ 4.5X

برامج القياس

UNIMETRO 2D برنامج قياس تلقائي بالكامل

سعة التحميل

± 2.5 ميكرومتر

بيئة العمل

25 كجم

مزود الطاقة

درجة الحرارة 20 ℃ ± 2 ℃ ، نطاق الرطوبة <2 ℃ / ساعة ، الرطوبة 30 ~ 80٪ ، الاهتزاز <0.002 جم ، <15 هرتز

الأبعاد (عرض * عمق * ارتفاع) (مم)

220 فولت / 50 هرتز / 10 أمبير

الأبعاد (عرض * عمق * ارتفاع) (مم)

1600 * 780 * 1700

1750 * 920 * 1700

1900 × 1080 × 1700

1050 * 1280 * 1700

الوزن الصافي / كغ)

380

450

600

800

بلي>

* L هو قياس الطول (مم) ، الدقة الميكانيكية للمحور Z ودقة التركيز مرتبطة بسطح قطعة العمل.

* يعد التكبير قيمة تقريبية ، ويرتبط بأبعاد الشاشة والدقة.

* مجال الرؤية (مم) = (قطري * أفقي * رأسي)

* الهدف 0.5X أو 2X متاح اختياري ، وتحقيق تكبير الصورة: 13X ~ 86X أو 52X ~ 344X.
