Z أكسيس ترافيل: | 150 ملم | عدسة موضعيه او شيئيه: | عدسة تكبير محسومة يدويًا / عدسة تكبير تلقائي 0.7-4.5X / عدسة نافيتار للخيار |
---|---|---|---|
تكبير: | 33-195 X | مجال الرؤية: | 8.1-1.3 |
دقة القياس: | 1um / 0.5um / 0.25um / 0.1um لاختياري | برامج القياس: | برنامج قياس مركب Rational Vue 3D |
إضاءة: | حلقة LED ذات 8 أقسام قابلة للبرمجة للضوء السطحي ، 40 حلقة LED للخيار ، ضوء كفاف LED متوازي ، ضوء محو | ||
تسليط الضوء: | نظام قياس الرؤية,أنظمة الرؤية قياس |

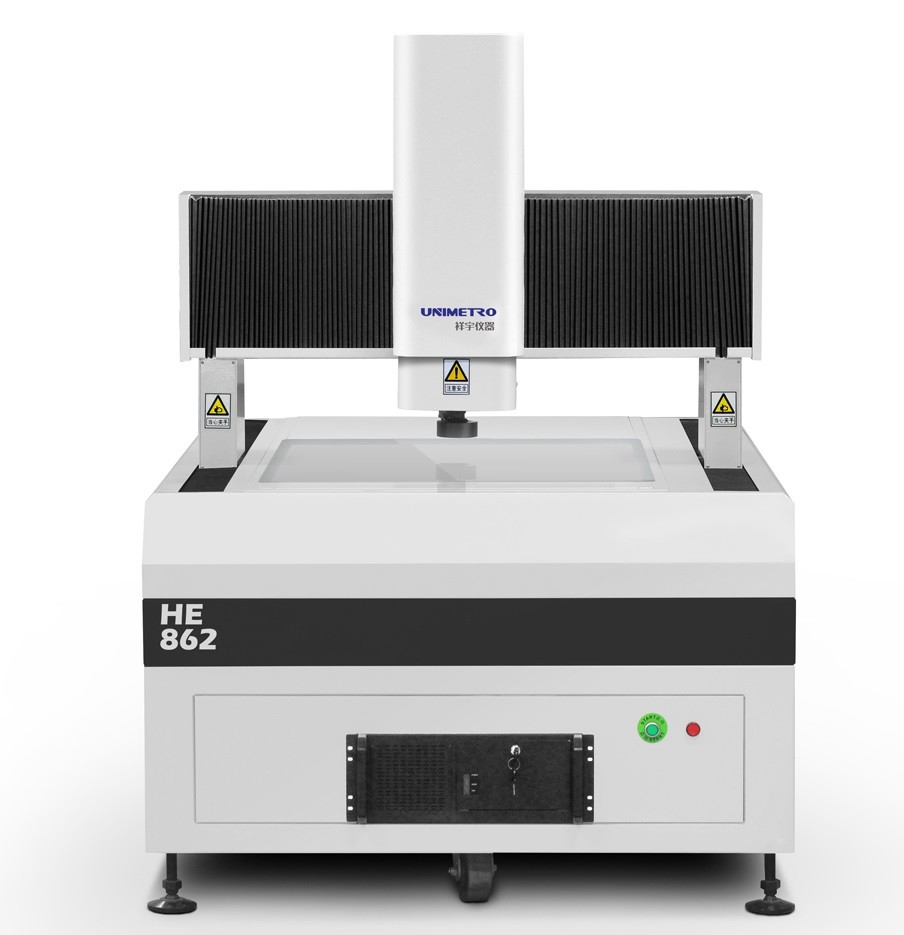

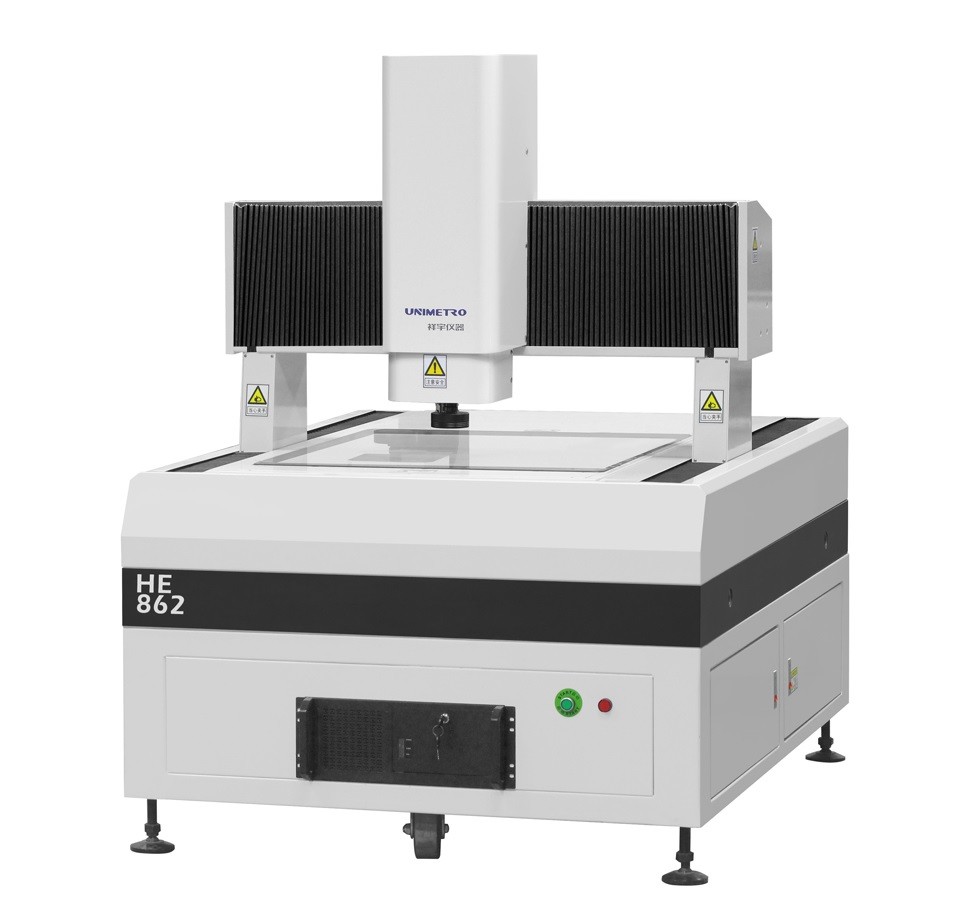

سلالة سلسلة جسري نوع CNC التلقائي آلة قياس الرؤية
ديسكريبشن المنتج
إن آلة قياس الرؤية بجسر الرافعة من نوع HE ذات الدقة العالية تجمع بين الدقة العالية والكفاءة العالية ، وتوفر قياس سرعة عالية للعناصر الهندسية لأنواع مختلفة من الأجزاء. سلسلة HE تستخدم على نطاق واسع في الصناعات والمنتجات المختلفة مثل ثنائي الفينيل متعدد الكلور ، صفح النحاس يرتدون ، نظارات كبيرة ، وحدات LCD ، ومواد العزل إلخ.
يتم تقديم تحليل العناصر المحدودة في عملية تصميم سلسلة HE ، ويضمن صلابة عالية وهيكل ميكانيكي دقيق. إن قاعدة الآلة تستخدم هيكل نوع الجسر المتحرك للإطار المغلق ، وهو بسيط ويوفر قدرة تحميل عالية وأفضل أداء للحركة.
قاعدة آلة الغرانيت الصف 1000 ، يوفر صلابة عالية ، ومقاومة التآكل والاستقرار عالية.
إن مرحلة العمل قادرة على إعداد حلول متعددة لإصلاح المنتجات ، كما أن تركيبة العدسة المتعددة هي للخيار ، وتلبية متطلبات القياس المختلفة من العملاء المختلفين.
يضمن نظام التحكم الكامل في حركة إغلاق الحلقة أفضل حركة وأداء لتحديد المواقع.
مع تحليل العناصر المحدودة والجرانيت الصف 1000 ، نحصل على تصميم الإطار آلة معقولة ومعقولة ، مما يضمن صلابة عالية وموثوقية.
إن جهاز قياس الرؤية ذو الكفاءة العالية من سلسلة HE يستخدم جهاز تحكم الحركة UWC ومحركات عزم الدوران العالية ، ويوفر تحكمًا عاليًا في الحركة ، ويوفر التسارع العالي وتحديد الموقع السريع كفاءة عالية في عملية القياس.
UWC كبير حجم الرؤية آلة قياس الحل حزمة ، والمحركات باناسونيك للخيار
إطار الماكينة هو هيكل متحرك متحرك يضمن بنية أبسط وأكثر ذكاءً مع تحميل أعلى وأداء أفضل للحركة.

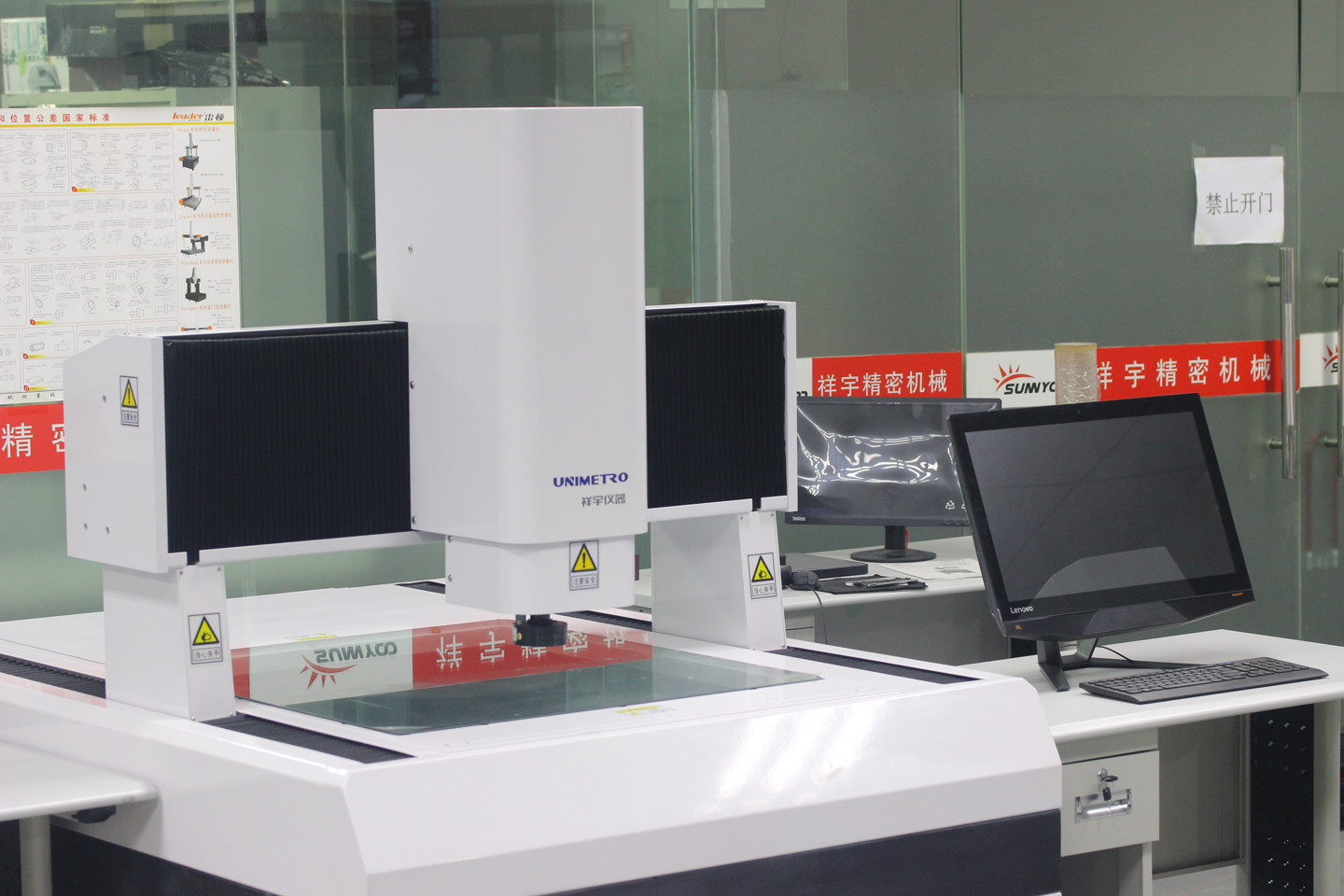

صور مفصلة

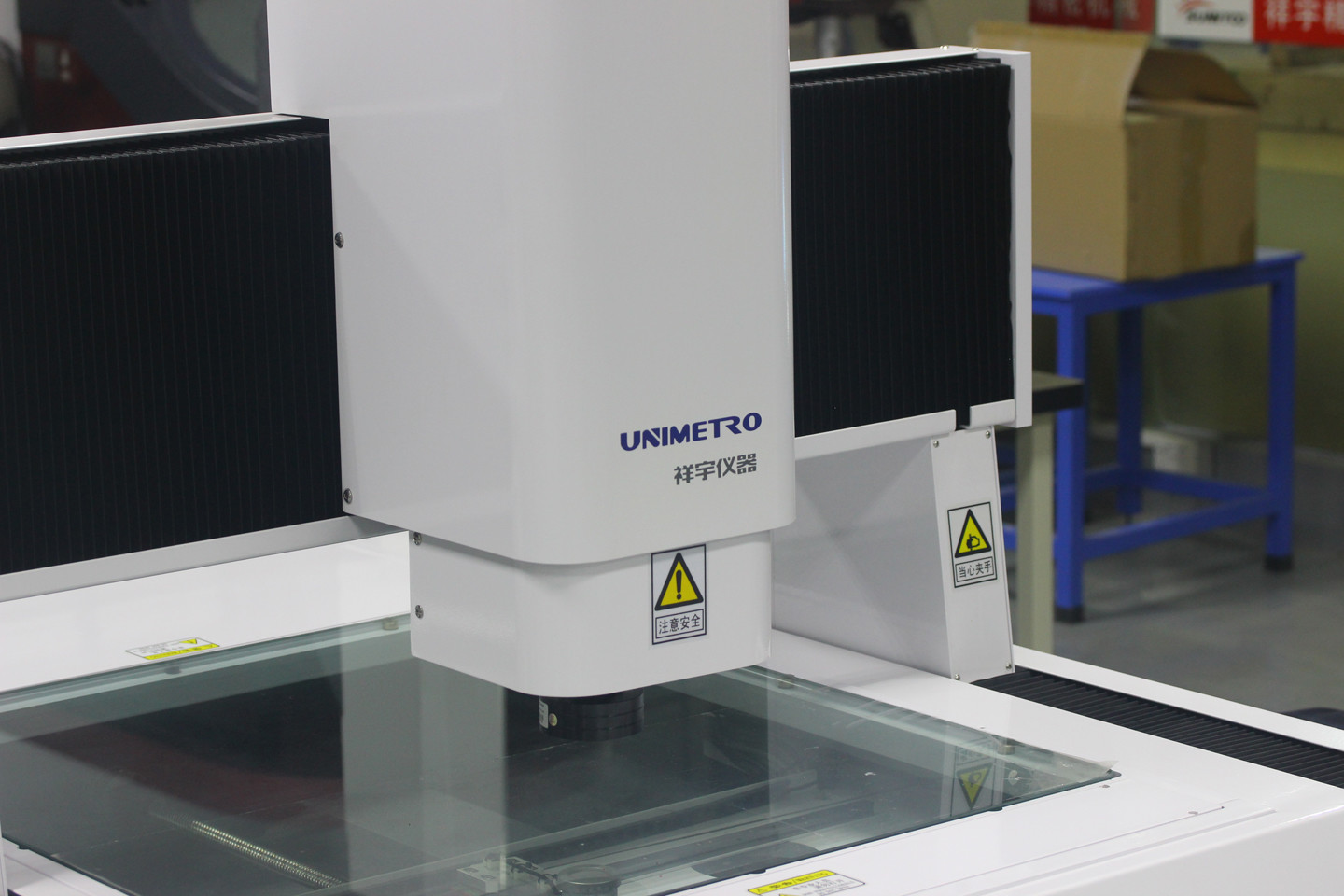

يستخدم محور X / Y طريقة دليل الخطوط الدقيقة ، ويستخدم المحور Z أداء عاليًا عبر السكك الحديدية مع مجموعة الألمنيوم الأصلية التي تعتمد على الاحتكاك.
وشملت جداول Renishaw الخطية ، مع دقة عالية والاستقرار ودورة حياة طويلة.
ووفقًا لمتطلبات المستخدمين ، تكون مرحلة العمل قادرة على الإعداد المسبق لأنواع متعددة من تركيبات المنتجات ، كما يتوفر خيار الجمع بين العدسات والكاميرات المتعددة ، مما يمنح المستخدمين مزيدًا من المرونة.

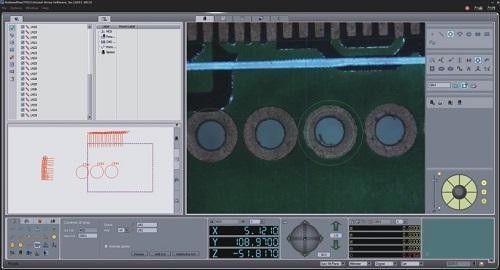

مع برامج Rational-Vue القوية يمكن للمستخدمين الحصول على برامج قياس معقدة بسهولة. في الإنتاج الضخم ، يمكن لآلة قياس رؤية سلسلة HE أن تكون أداة قياس قوية.
المعلمات
العناصر | HE862 | HE1080 | HE1210 | HE1512 | HE1812 | |
البعد (مم) | 1700 * 1280 * 1750 | 1900 * 1480 * 1750 | 2100 * 1680 * 1750 | 2500 * 1880 * 1750 | 2700 * 1880 * 1750 | |
نطاق القياس (مم) | 600 * 800 * 200 | 800 * 1000 * 200 | 1000 * 1200 * 200 | 1200 * 1500 * 200 | 1200 * 1800 * 200 | |
قياس الدقة | 3 + L / 200um | 3 + L / 200um | 3 + L / 200um | 3 + L / 200um | 3 + L / 200um | |
التكرار (µ م) | 3 | 3 | 4 | 4 | 4 | |
الوزن (كلغ) | 1800kg | 2900kg | 3200kg | 4400kg | 4800kg | |
الصورة والقياس | CCD | اللون الصناعي CCD الكاميرا الصف | ||||
عدسة | اليدوي عدسة التكبير المنقط 0.7-4.5X / عدسة التكبير التلقائي 1-10X | |||||
تكبير | 18-195X (للإشارة فقط. مع اختلاف الكاميرا والعدسة ، سيكون التكبير مختلفًا). | |||||
مجال الرؤية | 8.1 ~ 1.3MM | |||||
مسافة العمل | 108mm | |||||
قرار النطاق الخطي | 1µ م (0.5µ م للخيار) | |||||
نظام القيادة | تحكم CNC ، نظام قيادة ذو تيار متزامن (AC Servo) ، عصا تحكم ، تحكم بالماوس أو لوحة المفاتيح | |||||
إضاءة | برمجة 8 أقسام LED سطح ضوء الدائري ، متوازي LED ضوء كفاف ، 40 ضوء LED الدائري ، ضوء Co-axial ، ضوء حلقة متعددة الألوان المنقولة للخيار |
حلول اختيارية
إضاءة: | عدسة: | لمس التحقيق: | مستشعر ليزر |
4/8/40 أقسام LEDsurface الدائري الخفيف 48 أقسام 4 لون ضوء LED الدائري متحرك 4 ألوان ضوء LED الدائري | عدسة التكبير اليدوية المنبهة عدسة التكبير التلقائي عدسة التكبير اليدوية المنبهة مع ضوء co-axial عدسة التكبير التلقائي مع ضوء co-axial | Renishaw MCP مجموعات قياس الخطأ <= 0.75µm Renishaw PH6 + TP20 قياس الخطأ <= 0.35 ميكرون | keyence عدم الاتصال استشعار ليزر مستشعر قياس الضوء الأبيض |
السيطرة على عصا التحكم
