أطقم قواعد وأدوات تثبيت مرنة ثلاثية الأبعاد لآلات القياس التنسيقي
أطقم أدوات التثبيت من سلسلة FlexFix هي حلول قياس دقيقة مصممة لآلات القياس التنسيقي (CMM) وآلات القياس بالرؤية (VMM). تعزز أنظمة التثبيت المعيارية هذه قابلية تكرار القياس ودقته وتوحيده عبر تطبيقات صناعية متنوعة.
التطبيقات الصناعية
تخدم أطقم أدوات التثبيت FlexFix صناعات متعددة بما في ذلك الإلكترونيات، والفضاء، والسيارات، والبلاستيك، والرعاية الطبية. هذه الأدوات متوافقة مع جميع أحجام وموديلات معدات CMM و VMM، وتمكن من عمليات قياس مرنة وقابلة للتكرار وموحدة.
نظام تثبيت معياري
تم تطوير سلسلة FlexFix بواسطة UNIMETRO، وهي تحسن قابلية تكرار ودقة عملية الفحص من خلال إعدادات تثبيت سريعة وقابلة للتكرار. يسمح التصميم المعياري بالتوسع بناءً على متطلبات المستخدم، مما يوفر حلول تثبيت كاملة للأجزاء بأي حجم أو شكل أو مادة.
يتميز النظام بألواح تثبيت مع وصلات ملولبة M8 متوفرة بأحجام قياسية مختلفة. تُصنع هذه الألواح من الألومنيوم عالي الدقة من خلال عمليات معقدة، مما يضمن موثوقية النظام. يتيح التجميع بدون أدوات حلول تثبيت سريعة تزيد من الإنتاجية وتقضي على تأخيرات الفحص.
اختيار طقم التثبيت

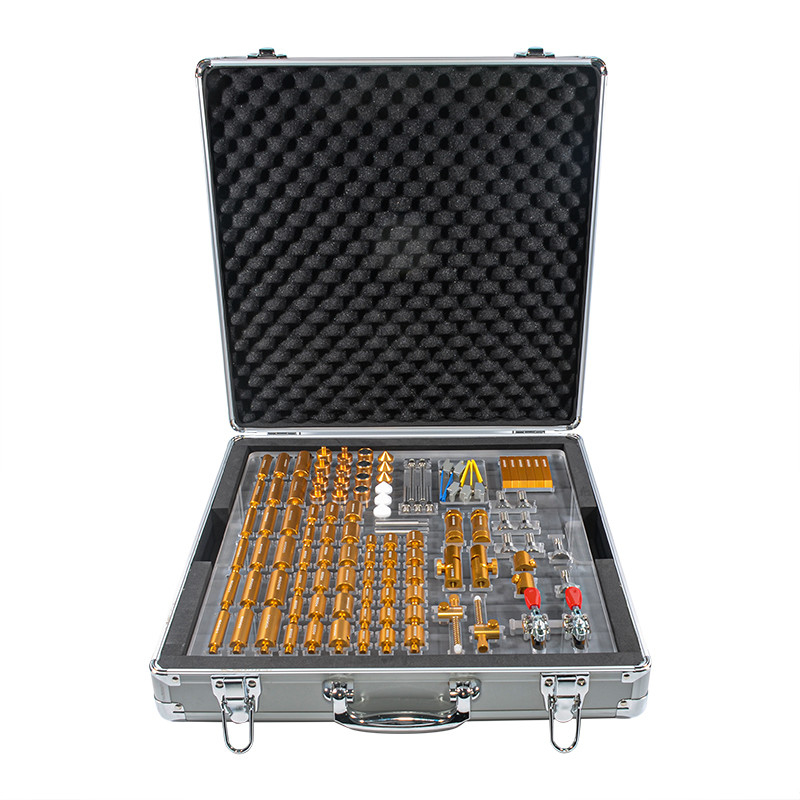

تُباع أدوات التثبيت من سلسلة FlexFix كأطقم بداية تحتوي على لوحة قاعدة واحدة ومجموعة شاملة من المكونات. يجب على المستخدمين اختيار أحجام لوحات القاعدة وفقًا لأبعاد آلة CMM ومتطلبات القياس الخاصة بهم.
مكونات أدوات التثبيت
تم تصميم مكونات FlexFix لتثبيت قطع العمل بشكل آمن بأقل قوة ضرورية، مما يلغي الحاجة إلى أدوات خاصة. تتضمن مجموعة المكونات الشاملة الدعامات والمشابك وعناصر الضغط المصممة لمنع تلف أو تشوه الأجزاء المقاسة.
يسمح نظام المكونات المرن بإنشاء مجموعات تثبيت متنوعة لأنواع مختلفة من الأجزاء مع ضمان مسارات مسبار واضحة لعمليات القياس ثلاثية الأبعاد.

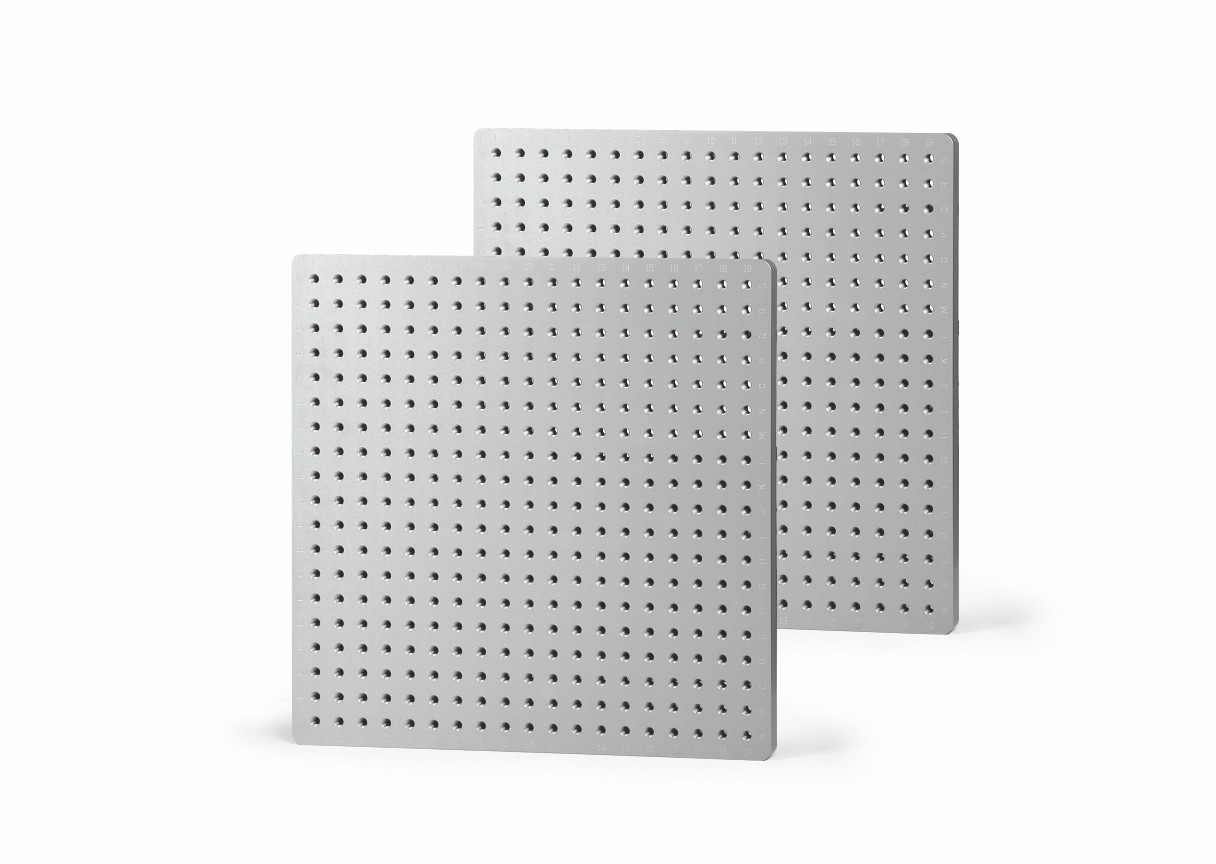

مواصفات لوحة القاعدة
تستوعب أحجام لوحات القاعدة المتعددة أبعاد CMM المختلفة ومتطلبات تثبيت المكونات. تتضمن عملية التصنيع التشغيل الآلي باستخدام الحاسب الآلي، والطحن الدقيق، والطلاء المؤكسد، ووضع العلامات بالليزر لتحقيق دقة عالية واستواء وموثوقية.
تتميز الألواح القياسية بأنماط شبكية أبجدية رقمية مع أرقام أجزاء المكونات المرئية، مما يتيح التوثيق الكامل لإعدادات التثبيت. هذا يسمح بإعادة إنتاج سريعة ودقيقة لإعدادات متطابقة لفحوصات لاحقة.
أحجام لوحات القاعدة المتوفرة
- 400*300 مم مع فتحات ملولبة M8
- 400*400 مم مع فتحات ملولبة M8
- 500*500 مم مع فتحات ملولبة M8
- 600*600 مم مع فتحات ملولبة M8
- أحجام مخصصة متوفرة عند الطلب
معلمات المكونات
| اسم المنتج |
علامة |
الكمية |
| فاصل 12*50 مم | 80001 | 6 |
| فاصل 12*30 مم | 80002 | 6 |
| فاصل 16*50 مم | 80003 | 6 |
| فاصل 16*30 مم | 80004 | 6 |
| فاصل 20*50 مم | 80005 | 6 |
| فاصل 20*30 مم | 80006 | 6 |
| فاصل 12*20 مم | 80007 | 6 |
| فاصل 16*20 مم | 80008 | 6 |
| فاصل 20*20 مم | 80009 | 6 |
| مخمد دافع | 800010 | 2 |
| مخمد دافع لولبي | 800011 | 2 |
| مفصل محوري قابل للتعديل | 800012 | 2 |
| حامل رافعة قابل للتعديل | 800013 | 2 |
| مغناطيس | 800014 | 4 |
| فاصل دبوس | 800015 | 2 |
| محول | 800016 | 6 |
| برغي لوحة القاعدة | 800017 | 2 |
| عمود V | 800018 | 2 |
| براغي | 800019 | 2 |
| شريحة قابلة للتعديل | 800020 | 8 |
| مشبك شد | 800021 | 4 |
| مشبك تثبيت | 800022 | 2 |
| دعامة مخمد شد قصيرة | 800023 | 2 |
| دعامة مشبك شد طويلة | 800024 | 2 |
| مخروط | 800025 | 3 |
| مخروط نايلون | 800026 | 3 |
| مفك براغي | 800027 | |
الأسئلة الشائعة
س1: هل أنتم مصنع أم شركة تجارية؟
ج1: نحن مصنع ونقدم ردودًا في غضون 24 ساعة.
س2: ما الذي تصنعه شركتك بشكل أساسي؟
ج2: نحن متخصصون في آلات القياس بالرؤية، وآلات القياس التنسيقي، وأدوات تثبيت CMM/VMM.
س3: كيف تختار المواصفات المناسبة؟
ج3: سيقوم فريقنا المحترف بتوصية المواصفات المناسبة بناءً على تنوع منتجاتك ومتطلبات القياس الخاصة بك.
س4: هل تقبلون خدمات مخصصة؟
ج4: نعم، نحن نقدم آلات قياسية وحلولًا مخصصة مصممة خصيصًا لتلبية احتياجات العملاء.
س5: ما هي فترة الضمان الخاصة بك؟
ج5: تأتي منتجاتنا مع ضمان لمدة عام واحد. لقد عززنا المتانة في المكونات القابلة للكسر لضمان جودة المنتج وموثوقيته.
