نظام فحص أداة الكاميرا 5M HD لقاطع الطحن المسطح

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: UNIMETRO
إصدار الشهادات: CE,ISO
رقم الموديل: رينجر 600
الحد الأدنى لكمية: 1
الأسعار: Discussible
تفاصيل التغليف: حالة الخشب
وقت التسليم: 15 عمل يوم
شروط الدفع: T/T
القدرة على العرض: 5 شهريا
معلومات تفصيلية
اسم المنتج: نظام فحص أداة الكاميرا 5M HD لقاطع الطحن المسطح انتقال المحور X: 80 ملم
حركة المحور ص: 60 ملم Z أكسيس ترافيل: 60 ملم
أقصى قطر للأداة: 20 ملم أقصى طول للأداة: 200 ملم
مسافة العمل: 90 ملم
تسليط الضوء:

نظام فحص أداة الكاميرا عالية الدقة

,

وكاميرا فحص الفيديو المحمولة

,

ونظام فحص أداة الكاميرا 5 متر


منتوج وصف

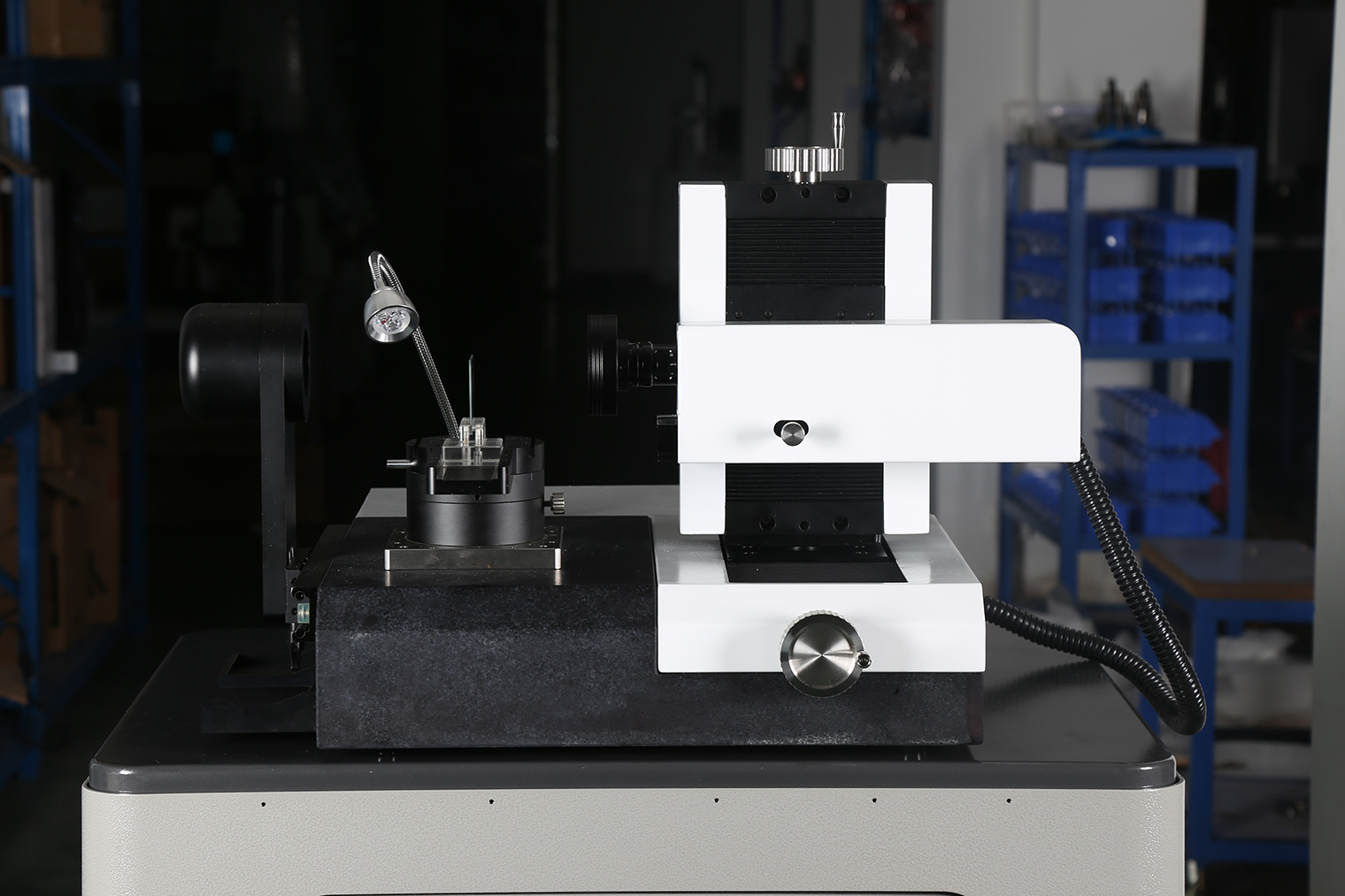

نظام فحص أداة الكاميرا Ranger 600 5M HD لقاطع الطحن المسطح



إن نظام فحص الأدوات UNIMETRO RANGER600 هو آلة قياس عالمية للمثاقب ، وقواطع الطحن ، والعدادات ، ووحدات التثقيب تحت نظام إضاءة مرن.بفضل التصميم المضغوط والثبات الكبير ، يمكن استخدام RANGER600 في غرفة القياس ، أو تلقي الفحص ، أو مباشرة في الإنتاج.


المعلمات



اسم المنتج

آلة فحص أداة متعددة الوظائف لأدوات قطع الأشكال المختلفة


نموذج

الحارس 600


انتقال المحور X

80 ملم


حركة المحور ص

60 ملم


نطاق قياس المحور Z.

60 ملم


أقصى قطر للأداة

20 مم (اختياري 30 مم)


أقصى طول للأداة

200 مم (اختياري 350 مم)


مسافة العمل

90 ملم



عدسة

0.7X-4.5X عدسة زوم منقوشة

آلة تصوير

كاميرا بدقة 5 ميجابكسل

دقة المقياس الخطي

0.1um

تكبير

12.6X-79.2X / 25.2X-158.4X (اختياري)

مجال الرؤية

27 * 20mm-43 * 33mm / 13.5 * 10mm-2.3 * 1.6mm (اختياري)

دقة

X ~ Y ، (2.5 + L / 100) ميكرومتر ، L هو الطول المقاس

كمبيوتر

نظام التشغيل Windows 10 ، مع شاشة LCD مقاس 24 بوصة

نظام الإضاءة

مصباح حلقي LED مكون من 8 أقسام ، ضوء محيطي وضوء مساعد مرن ، كل برامج التحكم وقابلة للبرمجة.

نمط الإدخال

ملفات DXF

تنسيق الإخراج

EXCEL ، DXF




سمات


1. تصميم متقدم
﹥ تصميم مريح وبناء متين.
﹥ التقاط صورة عالية الدقة وعرضها ، كما أن مستوى تكبير المجهر اختياري.
﹥ كتلة V مستقرة ودقيقة لسهولة حمل الأدوات ومحاذاة.
زوايا قياس ميكانيكية ثابتة من 0 درجة و 90 درجة متوفرة على المرحلة الدورانية.
﹥ يتم تضمين جهاز التشفير عالي الدقة في الجدول الدوار ، ويوفر موقعًا دقيقًا للزاوية للمستخدمين.
مصباح حلقي LED قابل للبرمجة متعدد الأقسام لإضاءة السطح ، بما في ذلك أيضًا إضاءة محيطية وضوء مساعد زاوية حرة للميزات القياسية.
﹥ يوفر برنامج قياس SMARTOOL وظيفة قياس محددة لأدوات القطع.
الكشف التلقائي عن الحواف ، والقياس السريع للزاوية مع شبكاني ، تتوفر وظائف مقارنة عنصر CAD.

2. قياس الزوايا المتعددة
من أجل موقع زاوية أدوات أكثر سرعة ودقة أثناء عملية القياس ، فإن المنضدة الدوارة لـ RANGER600 تقدم زاويتين ميكانيكيتين ثابتتين ، 0 درجة و 90 درجة.في وضع 0 درجة ، يمكن للمستخدمين قياس طرف الأداة ، وطرف الأداة - العمود المركزي ، وطرف الأداة - الزاوية الأمامية ، وما إلى ذلك ، ويتوفر وضع 90 درجة لزاوية اللولب ، والزاوية الأمامية المحورية ، والزاوية الخلفية الأولى ، والزاوية الخلفية الثانية ، والإمالة زاوية الحافة ، إلخ.




نظام فحص أداة الكاميرا 5M HD لقاطع الطحن المسطح 0
