آلة قياس قطع الطحن بنطاق 0 ~ 200 مم

آلة قياس قطع الطحن بنطاق 0 ~ 200 مم









تطبيق المنتج

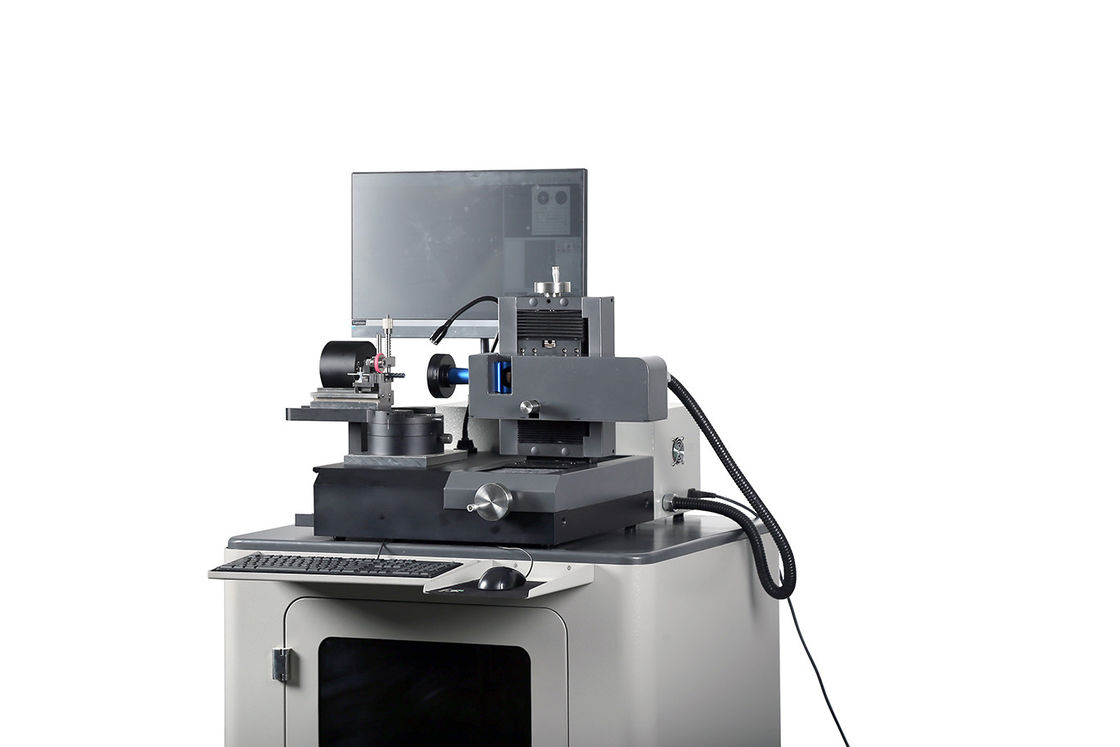

UNIMETRO RANGER600 Tool VMM Machine هي آلة قياس عالمية للمثاقب ، وقواطع الطحن والعدادات ووحدات التثقيب تحت نظام الإضاءة المرن.بفضل التصميم المضغوط والثبات الكبير ، يمكن استخدام RANGER600 في غرفة القياس ، أو تلقي الفحص ، أو مباشرة في الإنتاج.تم تكوين نظام RANGER600 Tool Inspection باستخدام برنامج قياس عالمي SMARTOOL ، مما يجعله أفضل أداة لجميع أنواع أدوات قطع المعادن ، بدءًا من الفحص السريع للمعايير الفردية ، مثل المحيط الخارجي أو الزوايا ، إلى التحكم الكامل في الأشكال الهندسية للأداة الخاصة .يمكن للمستخدمين بسهولة تحقيق عملية قياس PUT-MEASURE-ANALYZE باستخدام RANGER600.






تصميم متقدم



- تصميم هندسي وبناء متين.
- التقاط صورة عالية الدقة وعرضها ، كما أن مستوى تكبير المجهر اختياري.
- يتم تضمين جهاز التشفير عالي الدقة في الجدول الدوار ، ويوفر موقعًا دقيقًا للزاوية للمستخدمين.
- مصباح حلقة LED قابل للبرمجة متعدد الأقسام لإضاءة السطح ، بما في ذلك أيضًا إضاءة محيطية وضوء إضافي زاوية حرة للميزات القياسية.
- يوفر برنامج القياس SMARTOOL وظيفة قياس محددة لأدوات القطع.







المعلمات



مواصفات نظام قياس قاطع الطحن
انتقال المحور X	80 ملم
حركة المحور ص	60 ملم
نطاق قياس المحور Z.	60 ملم
أقصى قطر للأداة	20 مم (اختياري 30 مم)
أقصى طول للأداة	200 مم (اختياري 350 مم)
مسافة العمل	90 ملم
عدسة	0.7X-4.5X عدسة زوم منقوشة
آلة تصوير	كاميرا بدقة 2 ميجابكسل / كاميرا بدقة 5 ميجابكسل (Optionsl)
دقة المقياس الخطي	0.0001 ملم
تكبير	12.6X-79.2X / 25.2X-158.4X (اختياري)
مجال الرؤية	27 * 20 ملم ~ 4.3 * 3.3 ملم / 13.5 * 10 ملم ~ 2.3 * 1.6 ملم (اختياري)
دقة القياس	X ~ Y ، (2.5 + L / 100) ميكرومتر ، L هو الطول المقاس
كمبيوتر	نظام كمبيوتر الكل في واحد ، نظام التشغيل Windows 10 ، مع شاشة LCD مقاس 24 بوصة
نظام الإضاءة	8 أقسام LED ضوء حلقة ، ضوء كفاف وضوء مساعد flAexible ، كل البرامج التحكم وقابلة للبرمجة.
نمط الإدخال	ملفات DXF
تنسيق الإخراج	EXCEL ، DXF





سمات



من أجل موقع زاوية أدوات أكثر سرعة ودقة أثناء عملية القياس ، فإن المنضدة الدوارة لـ RANGER600 تقدم زاويتين ميكانيكيتين ثابتتين ، 0 درجة و 90 درجة.في وضع 0 درجة ، يمكن للمستخدمين قياس طرف الأداة ، وطرف الأداة - العمود المركزي ، وطرف الأداة - الزاوية الأمامية ، وما إلى ذلك ، ويتوفر وضع 90 درجة لزاوية اللولب ، والزاوية الأمامية المحورية ، والزاوية الخلفية الأولى ، والزاوية الخلفية الثانية ، والإمالة زاوية الحافة ، إلخ.
إذا كانت هناك حاجة إلى موقع زاوية آخر ، فيمكن للمستخدمين أيضًا استخدام المشفر الدقيق المضمّن في الجدول الدوار للحصول عليه.يتم عرض قراءة الزاوية في البرنامج.











وظيفة البرنامج



حلول قياس أدوات القطع الرائدة
تم تطوير برنامج قياس أدوات القطع SMARTOOL بناءً على تقنية قياس بصرية ورقمية عالية الدقة ، وهو سهل وبديهي لتشغيله ويوفر العديد من خوارزميات القياس والتقييم خصيصًا للأدوات المصنعة أو المصقولة في أعمال الطحن.



مناظر حادة وعالية التباين عند كل مستويات التكبير.
يسمح مستوى التكبير العالي بتحليل حتى أصغر تفاصيل السطح أو فحص الأدوات الدقيقة.
واجهة برمجية بديهية وسهلة التشغيل - من أجل تطبيق قياس سريع وسهل ، جميع مفاتيح الوظائف ولوحة التشغيل رسومية ، وتساعد وظيفة الكشف التلقائي عن الحافة على التخلص من اختلاف نتائج القياس لمختلف المشغلين.
التبديل المجاني بين عرض الصورة المرئية وعرض منحنى الكفاف في الوقت الفعلي - يمكن للمستخدمين الحصول على الملاحظة وقياس الحواف القصوى للأدوات أثناء عملية الدوران الديناميكي. عملية المعايرة والتعويض المتقدمة - يوفر برنامج SMARTOOL وظيفة معايرة وتعويض متقدمة ، بدرجة عالية زيادة دقة القياس.






قياس القدرة



زاوية الحلزون المحور الأمامي الزاوية الأمامية الأولى الزاوية الخلفية


طرف الأداة الطرفية - طرف أداة المحور المركزي - الزاوية الأمامية
