آلة قياس الرؤية CNC الأوتوماتيكية بالكامل للتحكم في الجودة ثلاثية الأبعاد

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: UNIMETRO
إصدار الشهادات: CE,ISO
رقم الموديل: فائقة
الحد الأدنى لكمية: 1
الأسعار: Discussible
تفاصيل التغليف: حالة الخشب
وقت التسليم: 10 ~ 20 يوم عمل
شروط الدفع: T/T
القدرة على العرض: 20 لكلّ شهر
معلومات تفصيلية
اسم المنتج: آلة قياس الرؤية قياس Rnge: 300 * 20 * 200 ملم
صحة: 2.5 + لتر / 200 ميكرومتر التكرار: 2.5 ميكرومتر
وضع التحكم: تحكم كامل بالحركة المغلقة باستخدام الحاسب الآلي اتفاقية مكافحة التصحر: كاميرا CCD ملونة صناعية 1/3 بوصة
عدسة: عدسة زووم منقوشة يدويًا 0.7 - 4.5X (عدسة تكبير Navitar للخيار) قرار مقياس خطي: 0.5um
مزود الطاقة: 220V ± 10٪ AC 50Hz ، يجب أن تكون المقاومة ≦ 4 أوم الأرض مطلوبة وضعية التشغيل: تحكم ذكي متكامل (عصا تحكم ، ماوس ، لوحة مفاتيح)
تسليط الضوء:

رؤية آلة قياس

,

ونظام قياس الرؤية


منتوج وصف

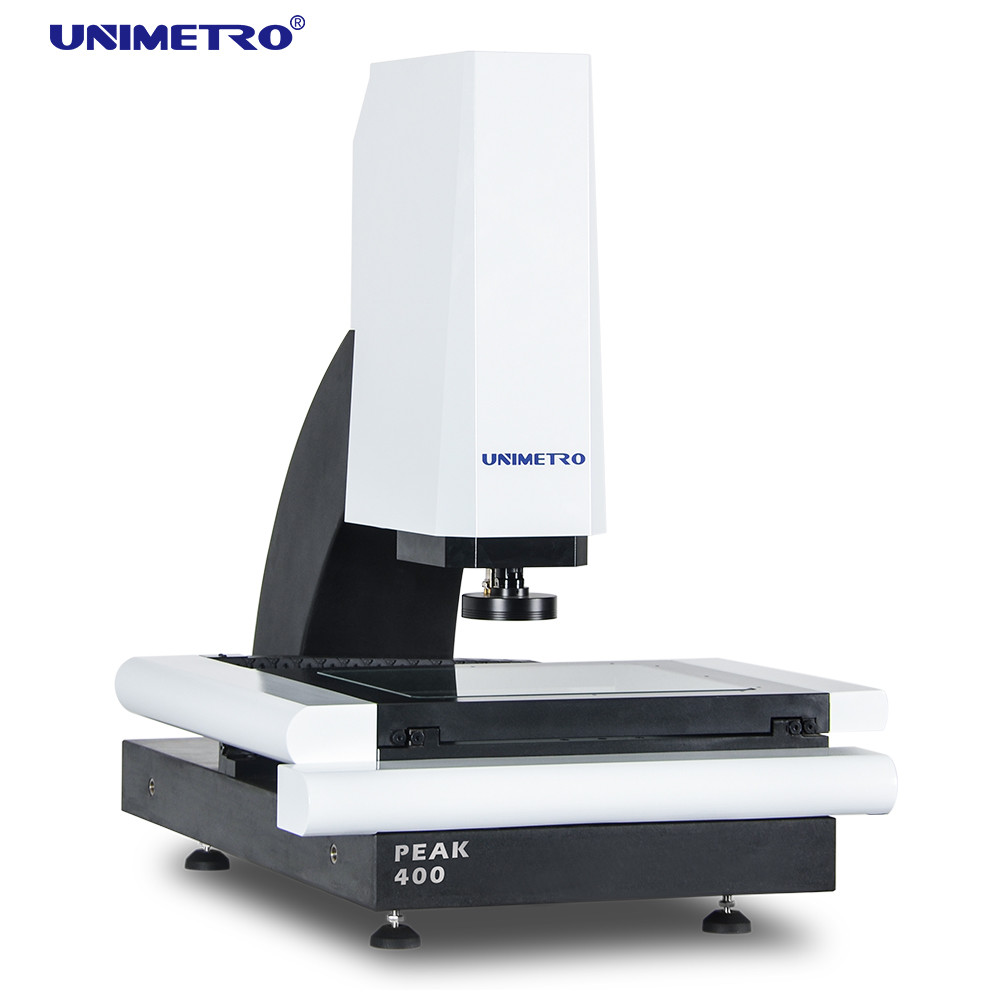

آلة قياس الرؤية CNC الأوتوماتيكية بالكامل للتحكم في الجودة ثلاثية الأبعاد



آلة قياس الرؤية باستخدام الحاسب الآلي هي أداة تستخدم لقياس الأبعاد المادية بدقة ، ودقة تصل إلى مستوى ميكرون.آلة قياس الرؤية هي أداة قياس بصرية تستخدم الكاميرا لالتقاط صورة قطعة العمل وتحليل بكسل الصورة وحساب البعد الثنائي الأبعاد باستخدام برنامج القياس.
آلة قياس الرؤية CNC هي جهاز قياس أبعاد قوي مصمم لعملية مراقبة جودة الإنتاج الضخم.تم تكوينه ببرنامج قوي يجعل عملية القياس قابلة للبرمجة ، ويمكن للمستخدمين تحقيق منتجات بكميات كبيرة من خلال عملية تلقائية كاملة.تعتبر آلة قياس الرؤية CNC من سلسلة PEAK نموذجًا اقتصاديًا للرؤية CNC الأوتوماتيكية الكاملة التي طورتها UNIMETRO.
يسمح لنا التصميم البسيط والمتكامل ببناء الماكينة بتكلفة أقل ، وفي نفس الوقت الحفاظ على دقة القياس العالية وأفضل أداء.يمكن للمستخدمين الاستمتاع بميزة الكفاءة العالية وتوفير تكلفة العمالة من آلة قياس الرؤية CNC الكاملة بسعر منخفض جدًا.

تكوين الأجهزة آلة قياس الرؤية باستخدام الحاسب الآلي

◉ 3 محاور بدقة 0.5 ميكرون المقاييس الخطية
◉ وظيفة التركيز التلقائي عالية الأداء
◉ مرحلة عمل الألمنيوم والأنودة الصعبة

◉ متوافق مع مسبار اللمس Renishaw (اختياري)
◉ 3 حلقات 8 قسم ضوء LED حلقة التحكم والبرمجة
◉ التحكم في برنامج ضوء كفاف LED مسار الضوء المتوازي وقابل للبرمجة
◉ مستشعر إزاحة الألياف متحد البؤر (اختياري)
◉ HIWIN طريقة دليل خطي
◉ Z محور التحكم الآلي
◉ صندوق التحكم الأساسي المتكامل
◉ كاميرا CCD من الدرجة الصناعية
◉ مولد نابض يدوي للتحكم في حركة المحور Z.
◉ مع مؤشرات الليزر لتحديد المواقع الإضافية والتركيز (اختياري)
◉ 0.7-4.5X عدسة زوم منبعجة يدوية مع مستشعر ردود فعل إشارة التكبير
آلة قياس الرؤية CNC الأوتوماتيكية بالكامل للتحكم في الجودة ثلاثية الأبعاد 0


تطبيق آلة قياس الرؤية باستخدام الحاسب الآلي
1) تتوافق معدات قياس الصور من سلسلة PEAK مع خط كامل من مستشعرات قياس ألياف Omron ، والتي توفر ؛إمكانية أكبر لمتطلبات القياس الدقيق.

2) قياسات مستقرة للأسطح المائلة أو المنحنية
3) قياسات مستقرة لأنواع المواد المختلفة
4) قياسات مستقرة للأسطح الملساء أو الخشنة

5) تتوافق معدات قياس الصور من سلسلة PEAK مع مسبار اللمس Renishaw كتكوين اختياري.يمكن للمستخدمين بسهولة تحقيق وظيفة القياس ثنائية وثلاثية الأبعاد في جهاز واحد.
6) يمكن للبرنامج حساب الإزاحة بين العدسة البصرية ومسبار اللمس ، والتأكد من أن جميع نتائج القياس تقع ضمن نظام إحداثيات واحد.يمكن وضع نتائج القياس كرسم ثلاثي الأبعاد للهندسة العكسية.


وظائف برنامج آلة قياس الرؤية باستخدام الحاسب الآلي
برنامج UNIMETRO INSPECT3D مزود بواجهة مستخدم سهلة الاستخدام ، سهلة التعلم ، وظيفة قوية ، تتيح للمستخدمين تحقيق قياس سريع ودقيق.
يقدم البرنامج واجهة مستخدم كاملة باللغة الإنجليزية ، كما يسمح بتطوير لغة جديدة.

◉ إدخال ملف CAD والقياس
◉ مجموعة الأجزاء والقياس الكلي
◉ التركيز التلقائي وقياس الارتفاع
◉ تساعد وظيفة التنقل في تحديد الموقع بسرعة
◉ وظيفة قياس هندسية قوية
◉ تقارير بيانات متعددة ووظيفة إخراج البيانات الرسومية
◉ برنامج مستخدم مرن
تكوين العناصر المرجعية
◉ وظيفة كشف الحواف القوية
◉ دعم الملحقات الخارجية المتعددة
حساب تلقائي للتسامح الهندسي للعناصر
◉ قياس الإنتاج المعقد بسرعة وسهولة

معلمة آلة قياس الرؤية باستخدام الحاسب الآلي

ذروة 300
ذروة 400
البعد (مم) (L * W * H)
850 * 650 * 1060 1000 * 800 * 1080
نطاق القياس (مم) (X * Y * Z) 300 * 200 * 200 400 * 300 * 200
دقة (أم) 3 + لتر / 200 3 + لتر / 200
التكرار (أم) 3 3
الوزن (كجم) 120 150
الة تصوير
كاميرا CCD تناظرية من الدرجة الصناعية وبطاقة فيديو SV2000E
عدسة عدسة زوم مبعثرة يدويًا 0.7-4.5X / 0.7-4.5X عدسة زوم يدوية مع ردود فعل إشارة (اختياري) / عدسة زوم تلقائي (اختياري)
تكبير 18-188X (مجموعة مختلفة من الكاميرا والعدسة تؤدي إلى نطاق تكبير مختلف
مجال الرؤية 8.1-1.3 مم (مجموعة مختلفة من الكاميرا والعدسة تؤدي إلى نطاق FOV مختلف)
مسافة العمل 108 ملم
دقة المقاييس الخطية 0.0005 ملم
إضاءة
3 حلقات قابلة للبرمجة ، 8 أقسام سطح ضوء حلقة ، ضوء كفاف متوازي قابل للبرمجة



معلومات الشركة
آلة قياس الرؤية CNC الأوتوماتيكية بالكامل للتحكم في الجودة ثلاثية الأبعاد 1
آلة قياس الرؤية CNC الأوتوماتيكية بالكامل للتحكم في الجودة ثلاثية الأبعاد 2

التعليمات

س 1: هل أنت مصنع أو شركة تجارية؟
A1: نحن مصنع ونمنحك أسرع رد خلال 24 ساعة.

Q2: ما هي شركتك بشكل رئيسي؟
A2: نحن ننتج بشكل أساسي آلة قياس الرؤية ، آلة قياس التنسيق ، تركيبات CMM و VMM ، إلخ.
س 3: كيف تختار المواصفات المناسبة؟
A3: طالما تخبرنا بتنوع وحجم المنتج المراد قياسه ، فإن فريقنا المحترف سينصحك بأداة قياس ذات مواصفات مناسبة.
س 4: هل تقبل الخدمة المخصصة؟
A4: تأكد من!لا يمكننا توفير الآلات النموذجية فحسب ، بل الآلات المخصصة أيضًا حسب احتياجات العملاء.
س 5: ما هي فترة الضمان الخاصة بك؟
A5: فترة ضمان منتجاتنا هي سنة واحدة.جودة منتجاتنا مستقرة للغاية ، وقد قمنا بتحسين الكثير في بعض الأجزاء القابلة للكسر.يمكنك أن تطمئن إلى جودة منتجاتنا.
