بصري 3D المركب الرؤية قياس نظام العملاقة للبرمجة التلقائي بالكامل

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: UNIMETRO
رقم الموديل: دقيق
الحد الأدنى لكمية: 1
الأسعار: Discussible
تفاصيل التغليف: حالة الخشب
وقت التسليم: 15 يوم عمل
شروط الدفع: T/T
القدرة على العرض: مجموعات 5 في الشهر
معلومات تفصيلية
آلة تصوير: كاميرا CCD ملونة من الدرجة الصناعية 1/2 بوصة تكبير: 33-195 X
نظام القيادة: تحكم CNC كامل الحلقة ، محرك سيرفو AC ، 3 محاور أوتوماتيكية وقابلة للبرمجة ، تحكم بعصا التحكم ، تحكم دقة المقياس الخطي: 1um / 0.5um / 0.25um / 0.1um لاختياري
برامج القياس: برنامج قياس مركب Rational Vue 3D
تسليط الضوء:

آلة قياس الرؤية

,

أنظمة قياس الرؤية

,

نظام قياس الرؤية المركب ثلاثي الأبعاد


منتوج وصف

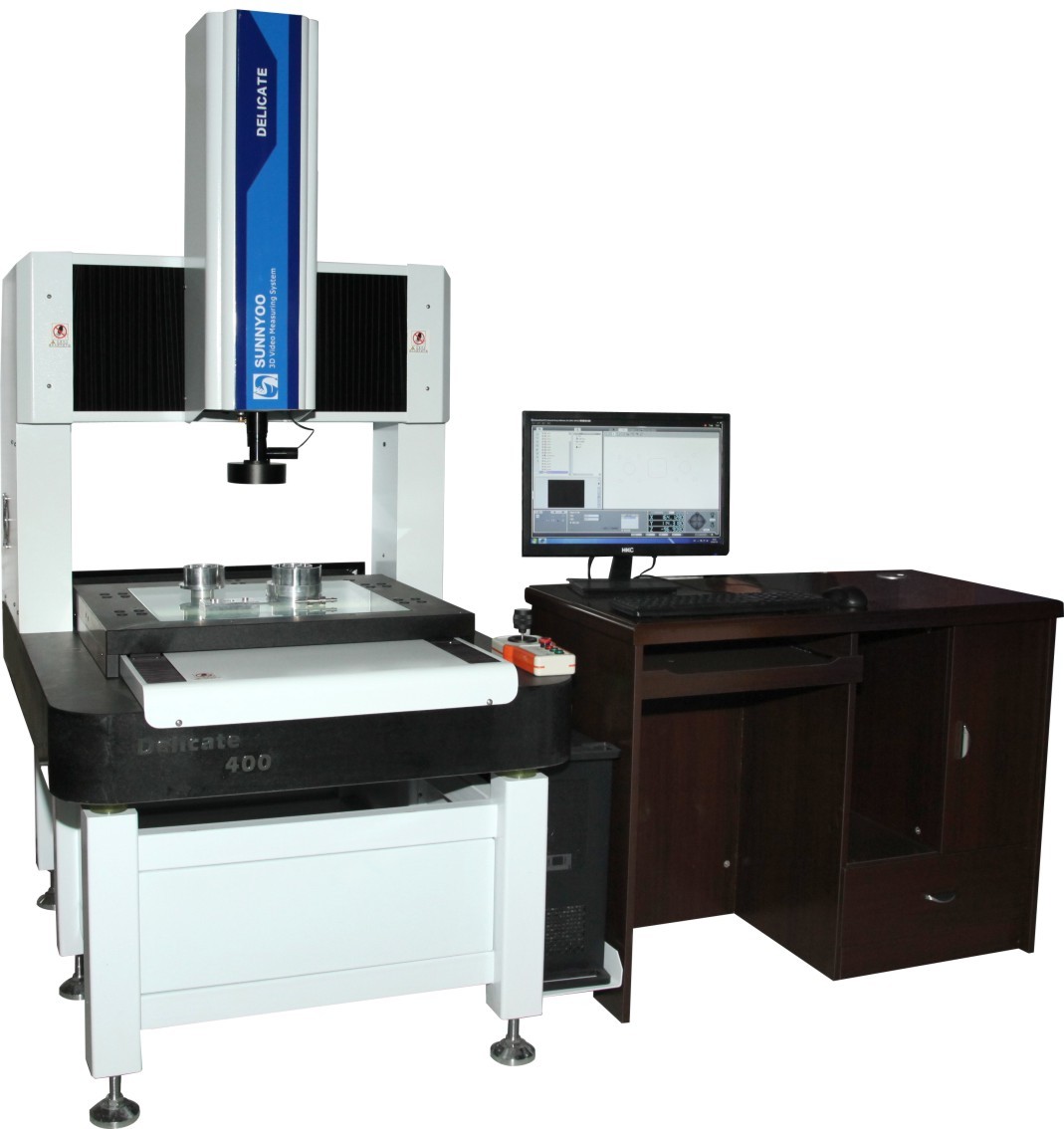

آلة قياس الرؤية المركبة ثلاثية الأبعاد قابلة للبرمجة أوتوماتيكية بالكامل





مقدمة

● آلة قياس الرؤية من سلسلة Delicate التي تم تصميمها وصنعها بواسطة UNIMETRO ، هي عبارة عن آلة قياس الرؤية المركبة.إنه مبني على أساس التكنولوجيا المتقدمة للبصريات والتحقيق ومستشعر الليزر والتحكم في الحركة ، مما يضمن الدقة والتكرار وأداء الحركة.



تعتبر سلسلة Delicate جهازًا متميزًا لفحص دقيق ومراقبة الجودة والإنتاج.

إن آلة قياس الرؤية من سلسلة Delicate عبارة عن أداة قياس مركبة عالية الجودة مزودة بتقنية قياس الإحداثيات وتقنية الرؤية البصرية ، والتي يتم الحصول عليها من تصميم الهيكل الألماني.

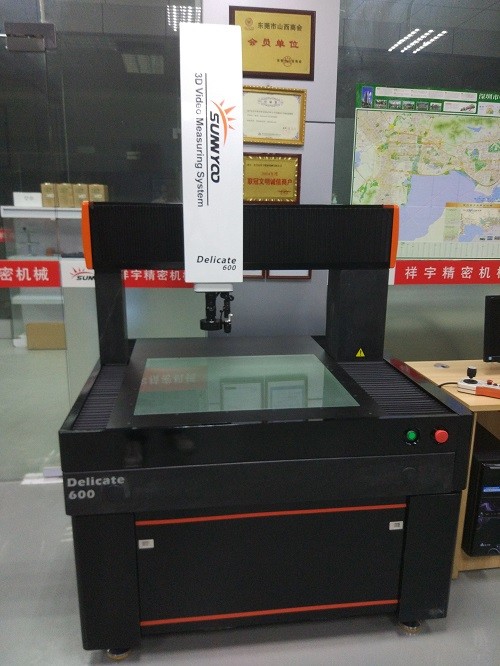

بصري 3D المركب الرؤية قياس نظام العملاقة للبرمجة التلقائي بالكامل 0





سمات

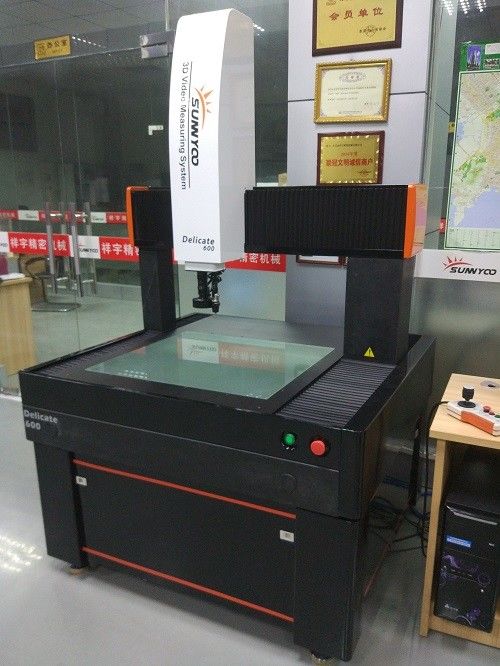

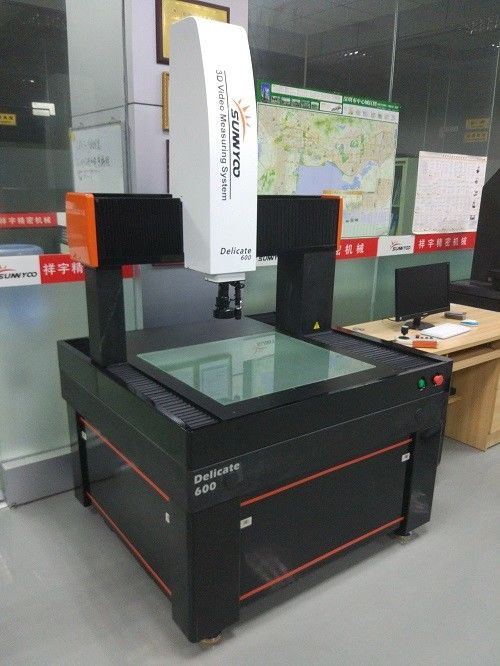

بصري 3D المركب الرؤية قياس نظام العملاقة للبرمجة التلقائي بالكامل 1بصري 3D المركب الرؤية قياس نظام العملاقة للبرمجة التلقائي بالكامل 2





1. 000 قاعدة لآلة الجرانيت الصف ، وطاولة العمل والعملاقة ، لضمان استقرار هيكل الجهاز أثناء الحركة.


2. نظام التحكم في الحركة ذو الحلقة القريبة ، المنسق مع الأجهزة عالية الدقة ، يمكن أن يكون تحديد موضع محور الماكينة سريعًا ودقيقًا.


3. مقياس خطي Renishaw مضمن ، لتقديم دقة قياس عالية وأداء مستقر.



4. استخدام محركات مؤازرة أصلية من باناسونيك لزيادة سرعة الحركة ، وخشتها واستقرارها.


بصري 3D المركب الرؤية قياس نظام العملاقة للبرمجة التلقائي بالكامل 3 بصري 3D المركب الرؤية قياس نظام العملاقة للبرمجة التلقائي بالكامل 4


5. يضمن مسار التوجيه الخطي عالي الدقة دقة واستقرار الحركة.

6. خيارات متعددة للعدسات أو الكاميرات على أساس متطلبات العملاء ، لتلبية متطلبات قياس الرؤية المختلفة.

7. يتوفر برنامج RationalVue 3D المركب:








ملحقات الصك



برنامج فحص ثنائي الأبعاد + برنامج فحص ثلاثي الأبعاد + برنامج انعكاس CAD + برنامج تحليل النموذج + برنامج مسح محيطي + برنامج إحصائي SPC + برنامج برمجة خارج الخط + برنامج تقييم التسامح.


بصري 3D المركب الرؤية قياس نظام العملاقة للبرمجة التلقائي بالكامل 5


◆ افتح الخيارات

عدسة بصرية CCD - حل مختلف للخيار يعتمد على كائنات قياس مختلفة ، من أجل الحصول على صورة أسرع وأكثر استقرارًا بناءً على متطلبات القياس المختلفة.

مسبار اللمس - لتحقيق قياس ثلاثي الأبعاد

مستشعرات الليزر - لقياس الطول والعمق والتسطيح بعدم التلامس








حدود



نموذج

حساس 400 CNC

حساس 500 CNC

حساس 600 CNC

الأبعاد (مم)

1300 * 1100 * 1800

1400 * 1200 * 1800

1500 * 1300 * 1800

نطاق القياس (مم)

نطاق القياس (مم)

400

500

600

ص

300

400

500

ض

200





دقة القياس (أم)

3 + لتر / 100

5 + لتر / 100

الوزن (كجم)

1800

2500

3000

نظام الصور والقياس

آلة تصوير

كاميرا CCD ملونة من الدرجة الصناعية 1/2 بوصة

عدسة موضعيه او شيئيه

عدسة تكبير محسوسة يدويًا / عدسة تكبير تلقائي 0.7-4.5X / عدسة نافيتار لاختياري

تكبير

33-195 X

مجال الرؤية

8.1-1.3

مسافة العمل

108 ملم

دقة القياس

0.001 مم

دقة المقياس الخطي

1um / 0.5um / 0.25um / 0.1um لاختياري

نظام القيادة

تحكم CNC كامل الحلقة ، محرك سيرفو AC ، 3 محاور أوتوماتيكية وقابلة للبرمجة ، تحكم بعصا التحكم ، تحكم في لوحة المفاتيح

برامج القياس

برنامج قياس مركب Rational Vue 3D

إضاءة

حلقة LED ذات 8 أقسام قابلة للبرمجة للضوء السطحي ، 40 حلقة LED للخيار ، ضوء كفاف LED متوازي ، ضوء محوري مشترك للخيار.

مزود الطاقة

220 فولت ± 10٪ (تيار متردد) 50 هرتز ، مطلوب التأريض بمقاومة ≦ 4Ω

بيئة العمل

درجة الحرارة: 18-24 درجة مئوية ، الرطوبة: 30٪ -75٪ ، تجنب الاهتزاز
