دليل عملية الرؤية قياس آلة 2D / 3D قياس عالية الدقة

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: UNIMETRO
إصدار الشهادات: CE,ISO
رقم الموديل: الأساسي
الحد الأدنى لكمية: 1
الأسعار: Discussible
تفاصيل التغليف: حالة الخشب
وقت التسليم: 15 يوم عمل
شروط الدفع: T/T
القدرة على العرض: 30 مجموعة لكلّ شهر
معلومات تفصيلية
اسم المنتج: آلة قياس الرؤية نطاق القياس: 200 * 100 * 150 ملم
مرحلة العمل: 550 * 540 * 930 وزن: 140
عدسة موضعيه او شيئيه: عدسة زووم محسوسة يدويًا وضع حركة المحور: X ، Y ، Z دليل المحور
تكبير: 18-188X آلة تصوير: كاميرا CCD ملونة بدرجة صناعية
دقة القياس: 0.5um (0.1um اختياري) إضاءة: 8 أقسام LED قابلة للبرمجة ، ضوء كفاف LED متوازي
تسليط الضوء:

نظام قياس الرؤية

,

أنظمة الرؤية قياس


منتوج وصف

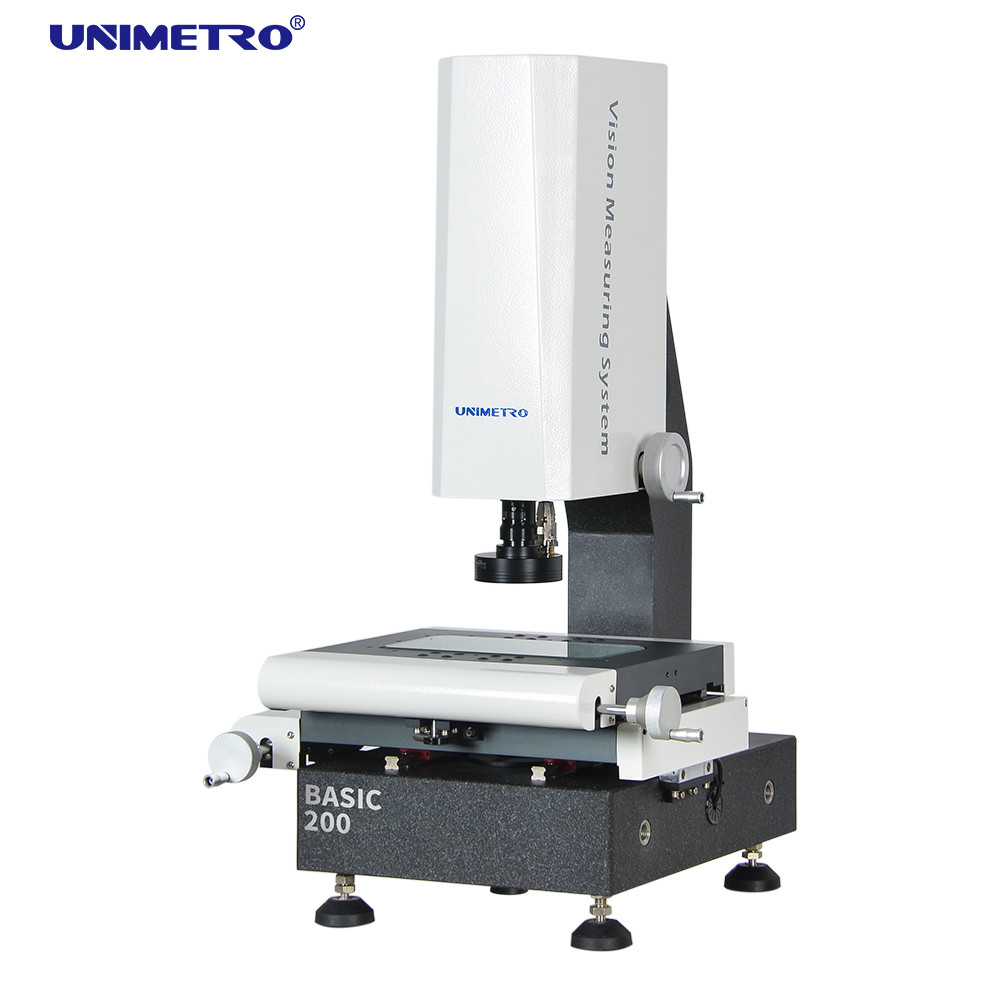

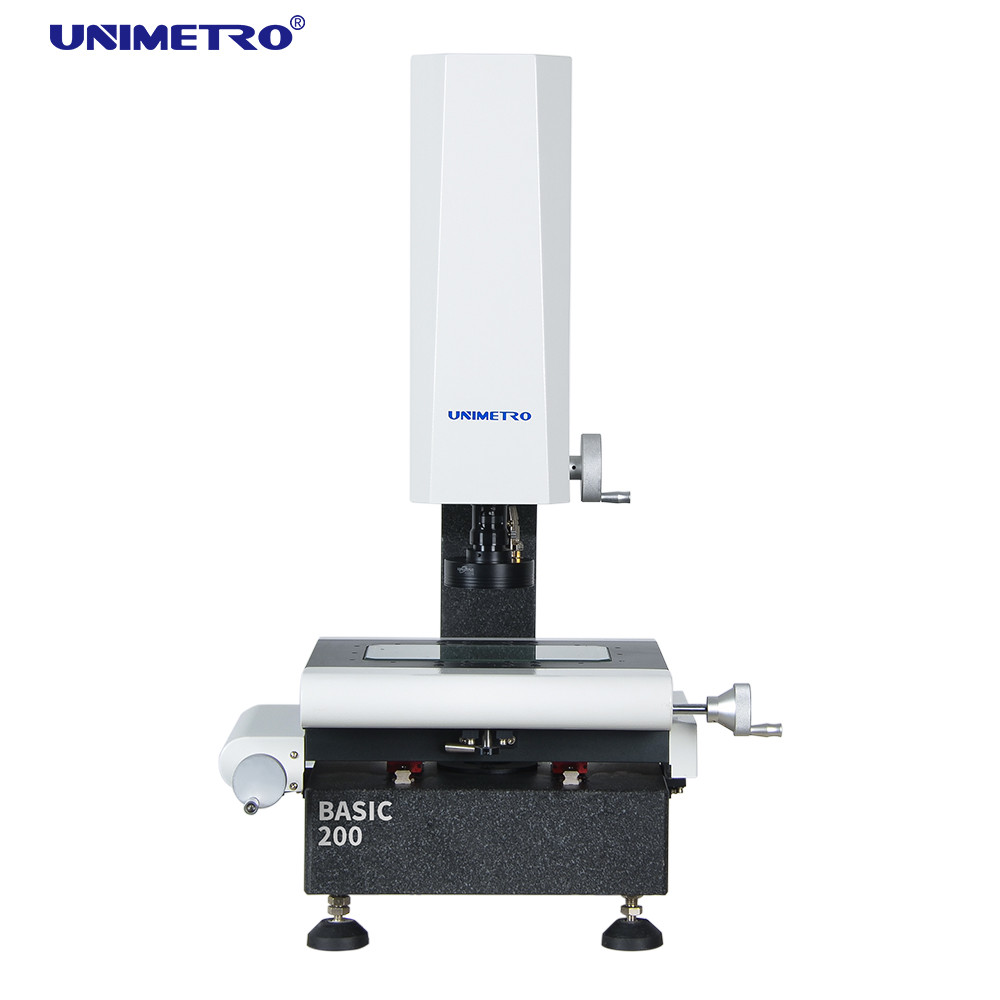

آلة قياس رؤية التشغيل اليدوي 2D / 3D قياس عالية الدقة

◉ آلة قياس الرؤية هي أداة تستخدم لقياس الأبعاد المادية بدقة ، ودقة تصل إلى مستوى الميكرون ، وهي أداة قياس بصرية تستخدم الكاميرا لالتقاط صورة قطعة العمل ، وتحليل بكسل الصورة وحساب البعد الثنائي الأبعاد باستخدام القياس البرمجيات.
◉ تم تصميم وتطوير آلة قياس الرؤية من سلسلة BASIC بواسطة UNIMETRO ، وهو نموذج شائع مناسب لمعظم تطبيقات قياس الأبعاد ثنائية الأبعاد الدقيقة والمستخدمين النهائيين من مختلف الصناعات ، مثل العفن ، والإلكترونيات ، وأشباه الموصلات ، وحقن البلاستيك ، ومنتجات 3C ، والطبية الرعاية والطيران ... إلخ ، إنها أداة مهمة تستخدم في عملية مراقبة جودة منتجاتك ، مما يضمن دقة أبعاد منتجاتك ، ويجعل منتجاتك أكثر تنافسية.
◉ BASIC series VMM هو النموذج الأكثر شيوعًا لمعظم المصانع التي تصنع الأجزاء الدقيقة.انها مناسبة لعينات كمية صغيرة قياس التطبيق.3 محاور التحكم اليدوي ، مع برنامج سهل الاستخدام ، يسمح للمشغل بإدارة استخدام الماكينة في وقت قصير جدًا.



دليل عملية الرؤية قياس آلة 2D / 3D قياس عالية الدقة 0 دليل عملية الرؤية قياس آلة 2D / 3D قياس عالية الدقة 1 دليل عملية الرؤية قياس آلة 2D / 3D قياس عالية الدقة 2



◉ استخدام الجرانيت عالي الدقة والاستقرار كقاعدة وعمود للماكينة ، مع مستشعر خطي عالي الدقة 3 محاور 0.0005 مم
---- ضمان الأداء العالي والدقة لكل آلة.
◉ استخدام طريقة التوجيه الخطي HIWIN وسكة التوجيه الخطية عالية الدقة ، مع مرحلة عمل الألمنيوم ومعالجة السطح بأكسيد الألومنيوم.
---- يضمن الأداء الديناميكي العالي واستخدام دورة الحياة الطويلة للآلة.
◉ استخدام صندوق تحكم أساسي متكامل تم تطويره بواسطة UNIMETRO ، للمقاييس الخطية والتحكم في الضوء ونقل إشارة مسبار اللمس.
---- ضمان سهولة الأسلاك والصيانة.زيادة استقرار الماكينة بشكل كبير.
مصباح كفاف LED قابل للبرمجة مع مسار ضوء متوازي ، يتجنب تشوه الصورة.
---- يضمن دقة القياس.
◉ مع 8 أقسام للتحكم في البرنامج ، مصباح حلقة LED ، يوفر زاوية إضاءة متعددة وسطوع.
---- يصلح للأجزاء ذات الشكل والمواد المختلفة.
◉ يمكن تسجيل معلمات الإضاءة في برنامج قياس الجزء ، ولا يحتاج المستخدمون إلى الضبط أثناء عملية القياس.
---- ودية وسهلة الاستخدام.


معلمة المنتج:


BASIC200
BASIC300
BASIC400
BASIC500
الأبعاد (مم) (L × W × H)
550 * 540 * 930
600 * 740 * 980
700 * 840 * 980
800 * 940 * 980
نطاق القياس (مم) (X × Y × Z)
200 * 100 * 150
300 * 200 * 200
400 * 300 * 200
500 * 400 * 200
دقة القياس (ميكرومتر)
2.5 + لتر / 100
3.0 + لتر / 100
التكرار (ميكرومتر)
2.5
3.0
الوزن (كجم)
140
190
240
290
الصورة والقياس
آلة تصوير
كاميرا CCD عالية الدقة من الدرجة الصناعية
عدسة
0.7 ~ 4.5X عدسة زووم مبعثرة يدويًا مع إمكانية تكرار عالية
تكبير
18 ~ 195 مرة
مجال الرؤية
8.1 مم ~ 1.3 مم
مسافة العمل
80 ملم
دقة المقياس الخطي
0.5 ميكرومتر (0.1 ميكرومتر اختياري)
نظام القيادة
X / Y / Z التحكم اليدوي
إضاءة
LED 8 أقسام قابلة للبرمجة / ضوء سطح حلقة مفردة المقطع ، ضوء كفاف LED متوازي





آلة قياس الرؤيةوظائف البرنامج:

◉ إدخال ملف CAD والقياس
◉ مجموعة الأجزاء وقياس الماكرو
◉ التركيز التلقائي وقياس الارتفاع
◉ تساعد وظيفة التنقل في تحديد الموقع بسرعة
◉ وظيفة قياس هندسية قوية
◉ تقارير بيانات متعددة ووظيفة إخراج البيانات الرسومية


◉ برنامج مستخدم مرن
تكوين عناصر مرجعية
◉ وظيفة كشف الحواف القوية
◉ دعم الملحقات الخارجية المتعددة
حساب تلقائي للتسامح الهندسي للعناصر
◉ قياس الإنتاج المعقد بسرعة وسهولة



دليل عملية الرؤية قياس آلة 2D / 3D قياس عالية الدقة 3





معلومات الشركة:

دليل عملية الرؤية قياس آلة 2D / 3D قياس عالية الدقة 4



منفعتنا

10 سنوات من الخبرة:
UNIMETRO هي الشركة المحترفة للقياس مع أكثر من 10 سنوات من الخبرة.نحن نركز على المستوى العالي من ميديوم للقياس
المنتجات ، تقدم حلول قياس عالية الدقة للعملاء.

خط منتجاتنا:
باستثناء أدوات القياس الدقيق كآلة قياس الرؤية ، يتم تنسيق آلة القياس والشكل الجانبي
أجهزة العرض ، يشتمل خط الإنتاج لدينا أيضًا على المكونات الأساسية للقياس البصري ، مثل وحدات التحكم في سلة واحدة VMM ، والعدسة ، ونظام الكاميرا ، والمقاييس الخطية ، وتركيبات VMM و CMM ، ونظام الإضاءة ، إلخ.

خدمة الزبائن:
لدينا فريق متخصص في صناعة المقاييس والقدرة على تقديم حلول قياس مرنة لعملائنا و
التجار. معظم منتجات Unimetro عبارة عن تطوير مستقل ، ومفهومنا للتصميم مستقر وقابل للنمطية ، وهو
تقليل خدمة ما بعد البيع.سيساعد هذا شركائنا على إدارة تفاصيل المنتجات والمبيعات مع تقليل تكلفة العمالة
وتكلفة تدريب الموظفين.




تركز Unimetro على كل خطوة في العملية التجارية بما في ذلك التصميم والتصنيع والتركيب وخدمة ما بعد البيع.
الخدمة والإرشاد في الموقع:
* 24 ساعة على الإنترنت عن طريق الهاتف ، البريد الإلكتروني ، الواتساب ، سكايب ، يوتيوب ، فيسبوك ... إلخ.
* مخزون فوري ، تسليم سريع
* خدمة ما بعد البيع
خدمة ضمان لمدة عام وترقيات مجانية لبرامج الاختبار.
التدريب الفني للمهندسين التقنيين.
تقديم حلول اختبار مطابقة.
معدات تركيب الموقع وتعليمات الاستخدام.
