| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | أساسي |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 5 ~ 15 يوما |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 40 |
| البعد: | 600 * 740 * 980 ملم | نطاق القياس: | 300 * 200 * 200 ملم |
|---|---|---|---|
| دقة القياس: | 2.5 + لتر / 100 ميكرومتر | التكرار: | 2.5 ميكرومتر |
| وزن: | 190 كجم | دقة المقياس الخطي: | 0.5um (0.1um للخيار) |
| إبراز: | 2.5um آلة القياس البصري للرؤية,آلة القياس البصري ISO PCB Vision |
||

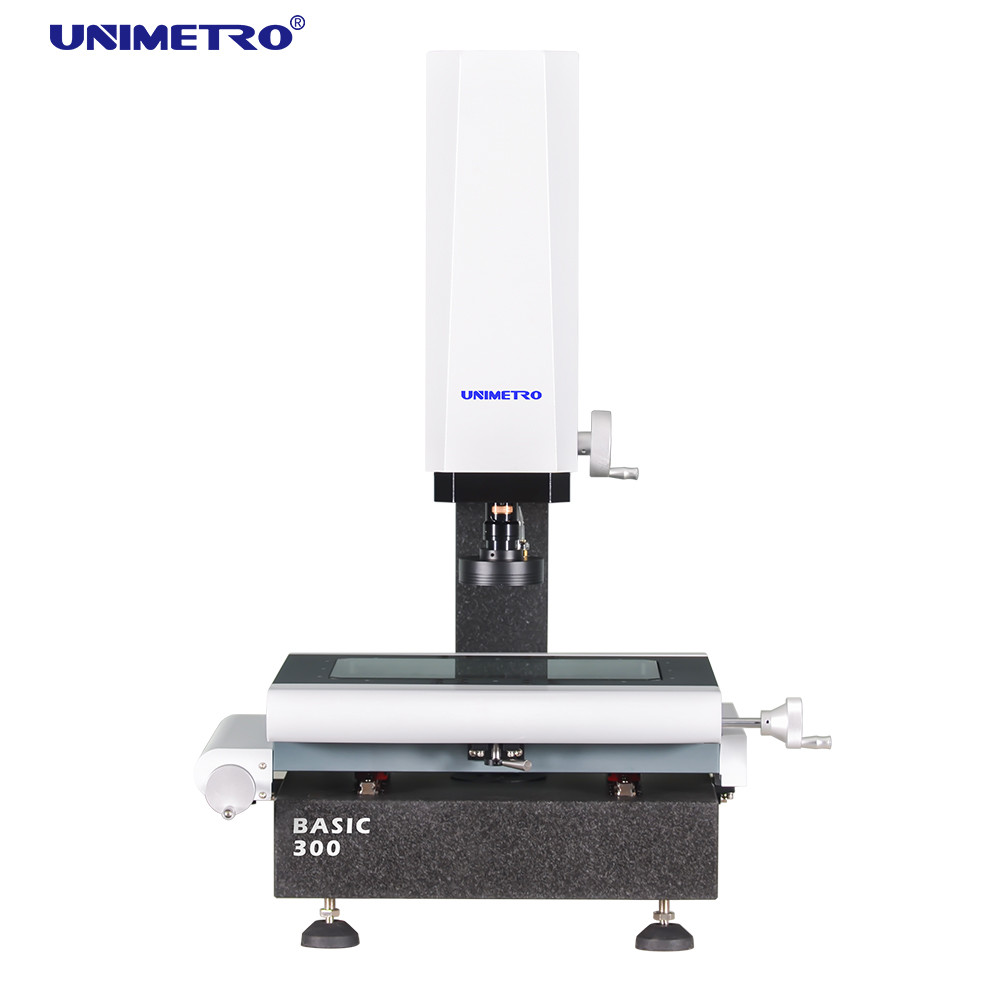

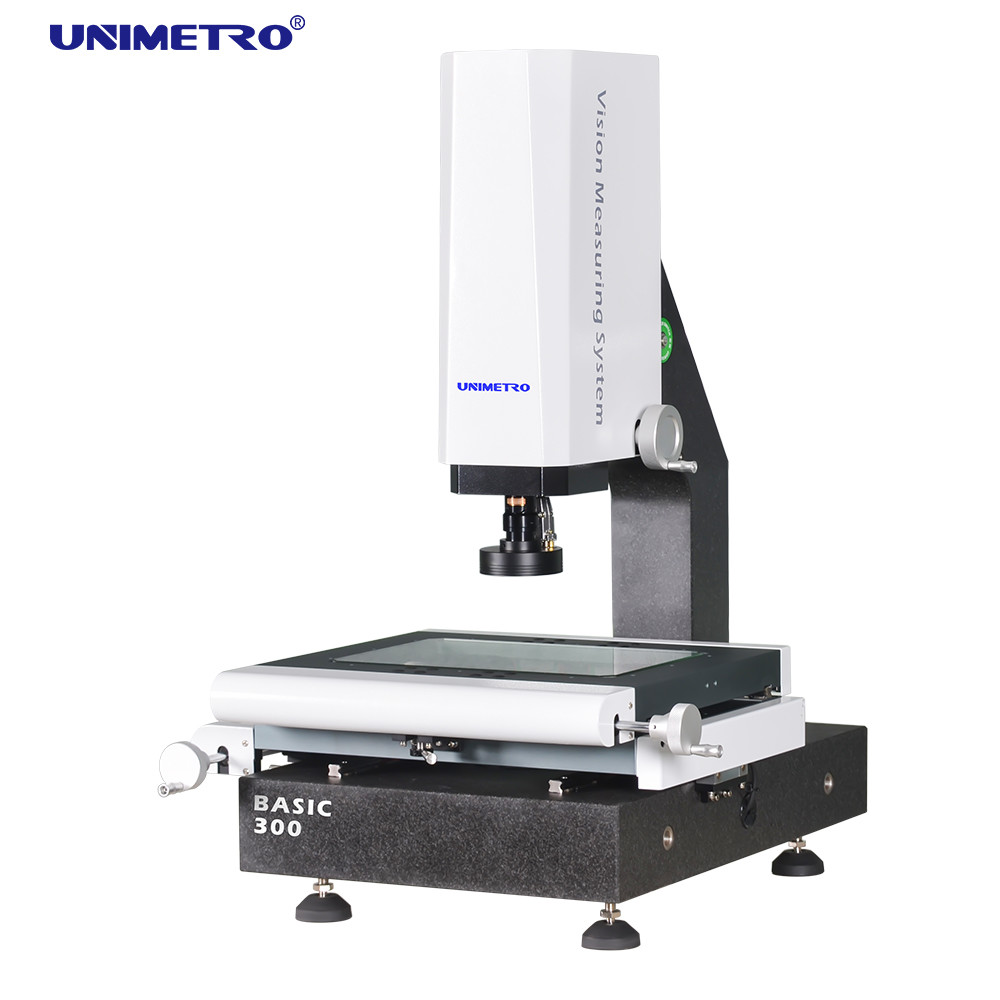

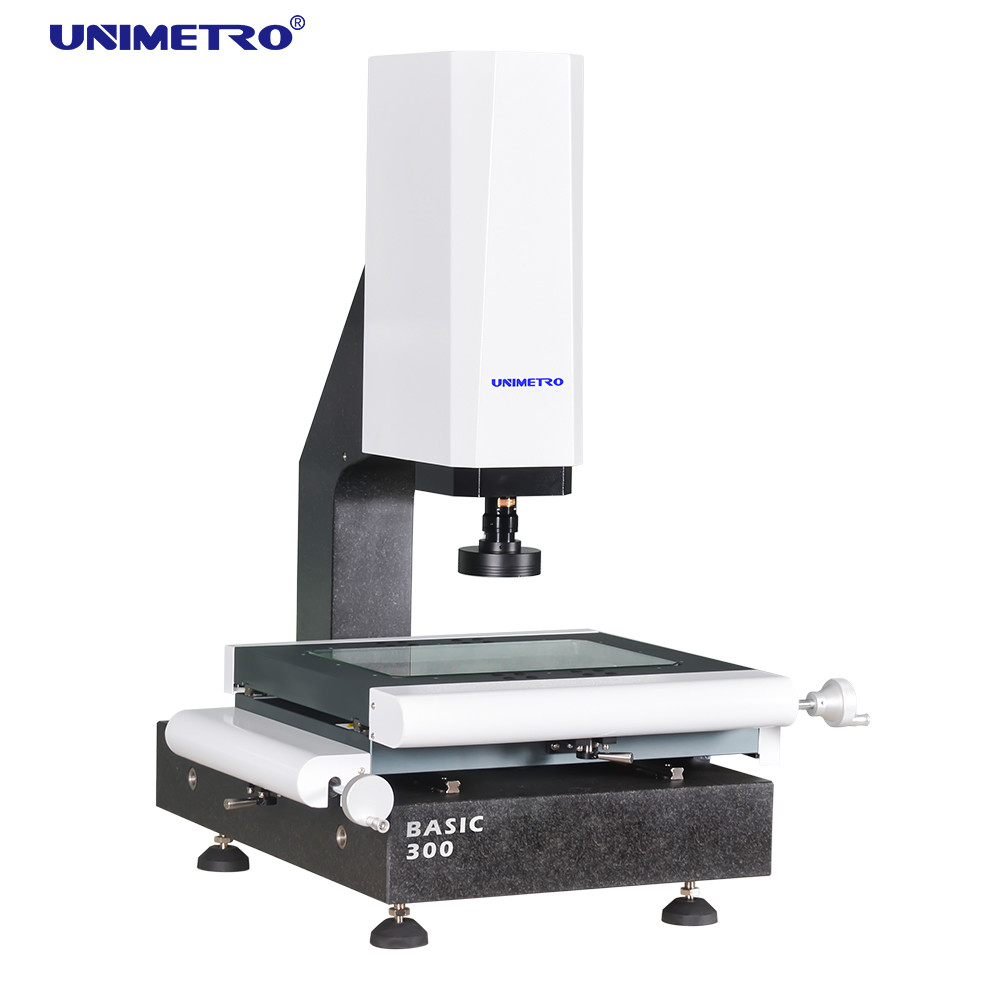

وصف
آلة قياس الرؤية هي أداة تستخدم لقياس الأبعاد المادية بدقة ، ودقة تصل إلى مستوى الميكرون ، وهي أداة قياس بصرية تستخدم الكاميرا لالتقاط صورة قطعة العمل ، وتحليل بكسل الصورة وحساب البعد ثنائي الأبعاد باستخدام برنامج القياس .
◉ تم تصميم وتطوير آلة قياس الرؤية من سلسلة BASIC بواسطة UNIMETRO ، وهو نموذج شائع مناسب لمعظم تطبيقات قياس الأبعاد ثنائية الأبعاد الدقيقة والمستخدمين النهائيين من مختلف الصناعات ، مثل العفن ، والإلكترونيات ، وأشباه الموصلات ، وحقن البلاستيك ، ومنتجات 3C ، والطبية الرعاية والطيران ... إلخ ، إنها أداة مهمة تستخدم في عملية مراقبة جودة منتجاتك ، مما يضمن دقة أبعاد منتجاتك ، ويجعل منتجاتك أكثر تنافسية.
◉ BASIC series VMM هو النموذج الأكثر شيوعًا لمعظم المصانع التي تصنع الأجزاء الدقيقة.انها مناسبة لعينات كمية صغيرة قياس التطبيق.3 محاور التحكم اليدوي ، مع برنامج سهل الاستخدام ، يسمح للمشغل بإدارة استخدام الماكينة في وقت قصير جدًا.
◉ استخدام الجرانيت عالي الدقة والاستقرار كقاعدة وعمود للماكينة ، مع مستشعر خطي عالي الدقة 3 محاور 0.0005 مم
---- ضمان الأداء العالي والدقة لكل آلة.
◉ استخدام طريقة التوجيه الخطي HIWIN وسكة التوجيه الخطية عالية الدقة ، مع مرحلة عمل الألمنيوم ومعالجة السطح بأكسيد الألومنيوم.
---- يضمن الأداء الديناميكي العالي واستخدام دورة الحياة الطويلة للآلة.
◉ استخدام صندوق تحكم أساسي متكامل تم تطويره بواسطة UNIMETRO ، للمقاييس الخطية والتحكم في الضوء ونقل إشارة مسبار اللمس.
---- ضمان سهولة الأسلاك والصيانة.زيادة استقرار الماكينة بشكل كبير.
مصباح كفاف LED قابل للبرمجة مع مسار ضوء متوازي ، يتجنب تشوه الصورة.
---- يضمن دقة القياس.
◉ مع 8 أقسام للتحكم في البرنامج ، مصباح حلقة LED ، يوفر زاوية إضاءة متعددة وسطوع.
---- يصلح للأجزاء ذات الشكل والمواد المختلفة.
◉ يمكن تسجيل معلمات الإضاءة في برنامج قياس الجزء ، ولا يحتاج المستخدمون إلى الضبط أثناء عملية القياس.
---- استخدام ودود ومريح.
منطقة التطبيق
◆ صناعة القوالب
◆تصنيع السيارات
◆الصناعة الطبية
◆التصنيع الميكانيكي
◆3C الصناعة الرقمية
◆إنتاج ثنائي الفينيل متعدد الكلور
إلخ.
تكوين الأجهزة
◆ HIWIN طريقة دليل خطي
◆ مرحلة عمل الألمنيوم والأنودة الصعبة
◆ صندوق التحكم الأساسي المتكامل
◆ 3 محاور بدقة 0.5 ميكرون المقاييس الخطية
◆ مجموعة إضاءة متوازية LED متعددة الوظائف
◆ كاميرا CCD عالية الدقة من الدرجة الصناعية
◆ 0.7-4.5X عدسة زووم منبعجة يدويًا مع إمكانية تكرار عالية
◆ دعم الملحقات الخارجية المتعددة
حدود
| نموذج | أساسي 200 | أساسي 300 | أساسي 400 | أساسي 500 | |
| البعد (مم) (L * W * H) | 550 * 540 * 930 | 600 * 740 * 980 | 700 * 840 * 980 | 800 * 940 * 980 | |
| نطاق القياس (مم) (X * Y * Z) | 200 * 100 * 150 | 300 * 200 * 200 | 400 * 300 * 200 | 500 * 400 * 200 | |
| دقة القياس (ميكرومتر) | 2.5 + لتر / 100 | 2.5 + لتر / 100 | 2.5 + لتر / 100 | 3 + لتر / 100 | |
| التكرار (ميكرومتر) | 2.5 | 2.5 | 2.5 | 3 | |
| الوزن (كجم) | 140 كجم | 190 كجم | 240 كجم | 290 كجم | |
| الصورة والقياس | اتفاقية مكافحة التصحر | كاميرا رقمية عالية الدقة 1.2 ميغا بيكسل | |||
| عدسة | 0.7-4.5X عدسة زووم منبعجة يدويًا مع مستشعر ردود فعل إشارة التحسين | ||||
| تكبير | 18-195X (للإشارة فقط. مع اختلاف الكاميرا والعدسة ، سيكون التكبير مختلفًا.) | ||||
| مجال الرؤية | 8.1 ~ 1.3 ملم | ||||
| مسافة العمل | 80 ملم | ||||
| دقة المقياس الخطي | 0.5 ميكرومتر (0.1 ميكرومتر للخيار) | ||||
| نظام القيادة | X ، Y ، Z التحكم اليدوي في المحور | ||||
| إضاءة | إضاءة سطح حلقة LED قابلة للبرمجة من 4 أقسام ، ضوء كفاف LED متوازي ، مصباح حلقة LED مكون من 8 أقسام ، محوري مشترك ، للخيار | ||||
نظرة عامة على البرنامج
◉ إدخال ملف CAD والقياس
◉ برنامج مستخدم مرن
معلومات الشركة
عميلنا ووكيلنا
| التعليمات |
|---|
| س 1: هل أنت مصنع أو شركة تجارية؟ |
| A1: نحن مصنع ونمنحك أسرع رد خلال 24 ساعة. |
| Q2: ما هي شركتك بشكل رئيسي؟ |
| A2: نحن ننتج بشكل أساسي آلة قياس الرؤية ، آلة قياس التنسيق ، تركيبات CMM و VMM ، إلخ. |
| س 3: كيف تختار المواصفات المناسبة؟ |
| A3: طالما تخبرنا بتنوع وحجم المنتج المراد قياسه ، فإن فريقنا المحترف سينصحك بأداة قياس ذات مواصفات مناسبة. |
| س 4: هل تقبل الخدمة المخصصة؟ |
| A4: تأكد!لا يمكننا توفير الآلات النموذجية فحسب ، بل يمكننا أيضًا توفير الآلات المخصصة لاحتياجات العملاء. |
| س 5: ما هي فترة الضمان الخاصة بك؟ |
| A5: فترة ضمان منتجاتنا هي سنة واحدة.جودة منتجاتنا مستقرة للغاية ، ولدينا تحسن كثيرا في بعض الأجزاء القابلة للكسر.يمكنك أن تطمئن إلى جودة منتجاتنا. |
