مجموعات تثبيت آلات القياس التنسيقي (CMM) من الألومنيوم المعياري 6061 لتجميع واختبار الإلكترونيات الدقيقة
مجموعات تجهيزات آلات القياس التنسيقي (CMM) عالية الجودة / مشابك تجهيزات آلات القياس التنسيقي
تم تصميم تجهيزات آلات القياس التنسيقي (CMM) من سلسلة FlexFix لتحسين قابلية التكرار والدقة في عمليات الفحص من خلال توفير إعدادات تثبيت سريعة وقابلة للتكرار للمكونات. يمكن توسيع هذه الأنظمة المعيارية لتلبية متطلبات محددة، مما يوفر حلول تثبيت كاملة للأجزاء بأي حجم أو شكل أو مادة.
التطبيقات
تُستخدم تجهيزات FlexFix على نطاق واسع في العديد من الصناعات بما في ذلك الإلكترونيات، والفضاء، والسيارات، والبلاستيك، والرعاية الطبية. هذه الأدوات متوافقة مع جميع أحجام وموديلات آلات القياس التنسيقي (CMM) وآلات القياس المرئي (VMM)، مما يجعل عمليات القياس مرنة وقابلة للتكرار وموحدة.
فوائد التثبيت المعياري
يتميز نظام FlexFix بألواح تثبيت مزودة بتركيبات ملولبة M8 متوفرة بأحجام قياسية مختلفة. تُصنع هذه الألواح من الألومنيوم عالي الدقة من خلال عمليات معقدة، مما يضمن موثوقية النظام. يمكن تجميع حلول التثبيت المثالية بسرعة بدون أدوات، مما يزيد الإنتاجية ويتجنب تأخيرات الفحص.
اختيار مجموعة التثبيت الخاصة بك

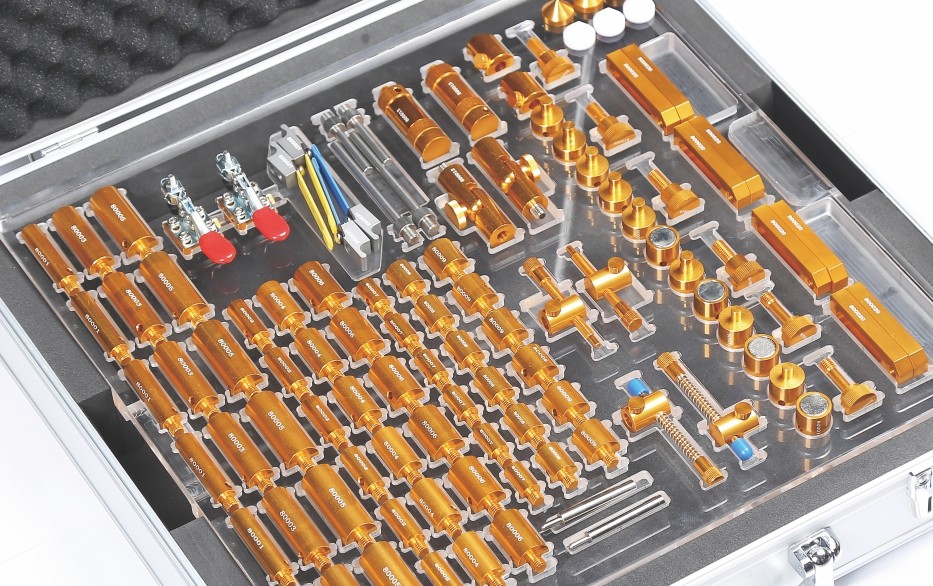

تُباع تجهيزات آلات القياس التنسيقي (CMM) من سلسلة FlexFix كمجموعات بداية تحتوي على لوحة أساسية ومجموعة شاملة من المكونات. يجب على المستخدمين اختيار أحجام لوحات الأساس بناءً على حجم آلة القياس التنسيقي (CMM) ومتطلبات القياس المحددة.
مكونات تجهيزات آلات القياس التنسيقي (CMM)
تم تصميم مكونات FlexFix لتثبيت الأجزاء بإحكام بأقل قوة ضرورية وبدون أدوات خاصة. تشمل المكونات الدعامات والمشابك وعناصر الضغط. يمنع التصميم الذكي تلف أو تشوه الأجزاء المقاسة مع السماح بتوليفات تثبيت مرنة ومسارات مسبار واضحة للقياس ثلاثي الأبعاد.
ألواح أساس آلات القياس التنسيقي (CMM)
تستوعب أحجام ألواح الأساس المتعددة آلات القياس التنسيقي (CMM) المختلفة ومتطلبات تثبيت المكونات. تتضمن عملية التصنيع التشغيل الآلي باستخدام الحاسوب (CNC)، والطحن الدقيق، والطلاء المؤكسد، ووضع العلامات بالليزر لضمان الدقة العالية والتسطيح والموثوقية. تتوفر أحجام وأنماط ثقوب ملولبة مخصصة.
أحجام الألواح المتوفرة
- 400 × 300 مم، ثقوب ملولبة M8
- 400 × 400 مم، ثقوب ملولبة M8
- 500 × 500 مم، ثقوب ملولبة M8
- 600 × 600 مم، ثقوب ملولبة M8
- أحجام مخصصة أخرى متاحة
معلمات المنتج
| اسم المنتج |
علامة |
الكمية |
| دعامات 12 × 50 مم | 80001 | 6 |
| دعامات 12 × 30 مم | 80002 | 6 |
| دعامات 16 × 50 مم | 80003 | 6 |
| دعامات 16 × 30 مم | 80004 | 6 |
| دعامات 20 × 50 مم | 80005 | 6 |
| دعامات 20 × 30 مم | 80006 | 6 |
| دعامات 12 × 20 مم | 80007 | 6 |
| دعامات 16 × 20 مم | 80008 | 6 |
| دعامات 20 × 20 مم | 80009 | 6 |
| وصلة محورية قابلة للتعديل | 800012 | 2 |
| حامل جاك قابل للتعديل | 800013 | 2 |
| مغناطيس | 800014 | 4 |
| دعامة دبوس | 800015 | 2 |
| محول | 800016 | 6 |
| برغي لوحة الأساس | 800017 | 2 |
| براغي | 800019 | 2 |
| شريحة قابلة للتعديل | 800020 | 8 |
| مشبك شد | 800021 | 4 |
| دعامة مشبك شد قصيرة | 800023 | 2 |
| دعامة مشبك شد طويلة | 800024 | 2 |
| مخروط | 800025 | 3 |
| مخروط نايلون | 800026 | 3 |
| مفك براغي | 800027 | |
معلومات الشركة
عملاؤنا ووكلاؤنا
أسئلة متكررة
س 1: هل أنتم مصنع أم شركة تجارية؟
ج 1: نحن مصنع ونقدم ردودًا في غضون 24 ساعة.
س 2: ما هو المنتج الرئيسي لشركتكم؟
ج 2: نحن متخصصون في آلات القياس المرئي (VMM)، وآلات القياس التنسيقي (CMM)، وتجهيزات آلات القياس التنسيقي (CMM) وآلات القياس المرئي (VMM).
س 3: كيف أختار المواصفات المناسبة؟
ج 3: سيقوم فريقنا المحترف بتوصية المواصفات المناسبة بناءً على تنوع منتجاتكم ومتطلبات القياس.
س 4: هل تقبلون خدمة مخصصة؟
ج 4: نعم، نحن نقدم كلاً من الآلات القياسية والحلول المخصصة المصممة خصيصًا لتلبية احتياجات العملاء.
س 5: ما هي فترة الضمان الخاصة بكم؟
ج 5: تأتي منتجاتنا مع ضمان لمدة عام واحد. لقد عززنا متانة الأجزاء القابلة للكسر لضمان جودة المنتج وموثوقيته.
