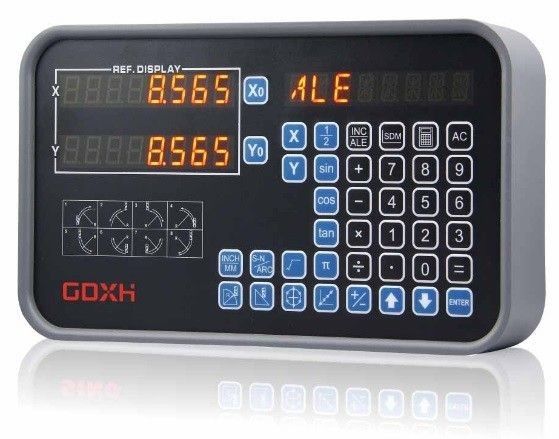

نظام قراءة رقمي ثنائي المحور بتصميم EMC، وتعويض خطي، ومناعة للضوضاء، موديل XH-2E

في التطبيقات التي تتطلب دقة مستوى ميكرون مثل آلات الطحن، آلات الحفر، وأدوات القياس،تحقيق الدقة المطلوبة من خلال بناء جسم الآلة وحده مكلف ومحفز.

توفر أنظمة القراءة الرقمية ذات المحورين من سلسلة XH-2E حلًا فعالًا من حيث التكلفة من خلال دمج تعويض الخطأ غير الخطي.مشابهة لأساليب التعويض المستخدمة في أجهزة تحكم الآلات CNC، تحسن بدرجة كبيرة دقة العرض دون تعديلات ميكانيكية مكلفة.

تتضمن سلسلة XH-2E مرشح ضجيج ثلاثي المراحل المتطور لدخول إشارة المحول ، مما يوفر تخفيف ضجيج شامل عبر نطاق تردد واسع (1kHz-1000MHz).

لدينا PCB وتخطيط المكونات تتبع بدقة المبادئ التوجيهية المعمول بها لتحقيق أقصى قدر من الحصانة من الضوضاء وأداء EMC.يستخدم النظام مصدر طاقة خطي لضمان الأداء الأمثل والحماية من تداخلات المصدر الكهربائي.

تتضمن سلسلة XH-2E فيلم بوليستر من سلسلة Autotex من شركة AUTOTYPE Ltd في المملكة المتحدة ، والمعترف بها باعتبارها أفضل فيلم غشاء متوفر في صناعة تصنيع مفاتيح الغشاء.

هذه المادة الممتازة تقدم مقاومة كيميائية استثنائية للمذيبات الصناعية الشائعة وتوفر الحد الأدنى من عمر المفتاح المتوقع من 100000 عملية.

يتم إغلاق علبة XH-2E بالكامل لحماية الإلكترونيات الداخلية من البيئات الخطرة في أرضية المتجر ، بما في ذلك الغبار وأبخرة المبرد المتبخرة من عمليات معالجة EDM.

لمنع الإفراط في التسخين في البيئة المغلقة، يستخدم النظام لوحة وجهاً معدنية لتبديد الحرارة بكفاءة، تكملها محول ارتفاع درجة الحرارة المنخفضة للغاية.

تعرض دقة عالية ووضوح (1μm) أمر ضروري لتطبيقات الطاحونة. ومع ذلك ، يمكن أن تسبب اهتزازات الآلة أثناء التشغيل تحولًا في رقم الشاشة ، خاصة في الطاحونات الكبيرة.

وظيفة تصفية الاهتزاز المبتكرة تستقر الشاشة، وتوفر قراءات مريحة ومستقرة تقلل من الأخطاء البشرية وتحسن كفاءة التشغيل.
