| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Unimetro |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | HE652 |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | usd32500-usd37500/set |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 15 يوم |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 30 مجموعة في الشهر |
| البعد: | 1700*1180*1750mm | الوزن الصافي: | 1500 كجم |
|---|---|---|---|
| X/Y السفر: | 500x600 | دقة: | ≤3+l/200um |
| التكرار: | 3um | ||
| إبراز: | نظام رؤية عالي الدقة للقياس,نظام رؤية جسري متحرك للقياس,نظام قياس رقمي عالي الدقة |
||

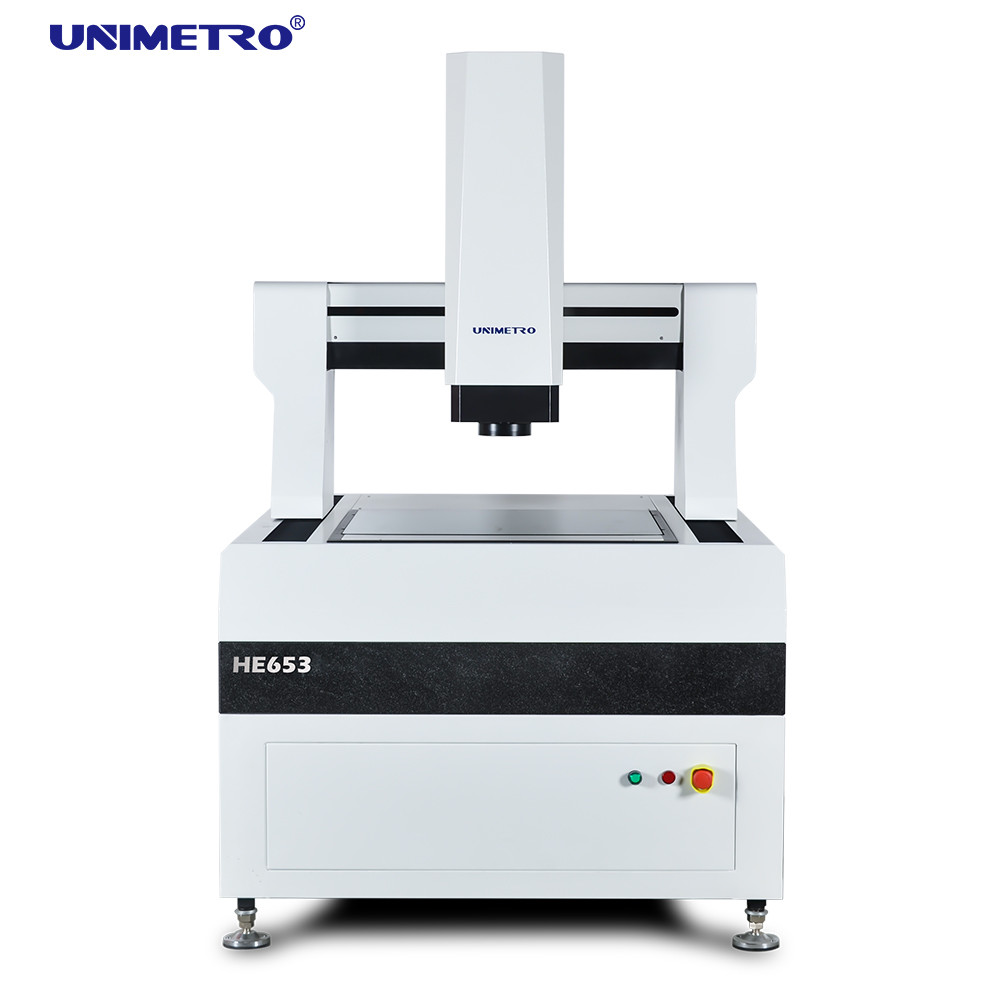

أنظمة القياس البصري ذات الدقة العالية من سلسلة HE تجمع بين الدقة والكفاءة ، مما يوفر قياسًا عالي السرعة للعناصر الهندسية للمختلفة من الأجزاء.هذه الأنظمة تستخدم على نطاق واسع في العديد من الصناعات بما في ذلك PCB، المصفوفة بالنحاس، لوحات الزجاج، وحدات LCD، ومواد العزل.
تم دمج تحليل العناصر النهائية في عملية تصميم سلسلة HE ، مما يضمن صلابة عالية وهيكل ميكانيكي دقيق.تستخدم قاعدة الماكينة هيكل نوع جسر متحرك مغلق الإطار، مما يوفر البساطة، والقدرة على تحميل عالية، وأداء الحركة المثلى.
آلة قياس الرؤية الكبيرة لدينا مدعومة بقدرات البرمجيات القوية
| النموذج | الهي 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
|---|---|---|---|---|---|---|
| X,Y السفر (ملم) | 500×600 | 600×800 | 800 × 1000 | 1000 × 1200 | 1200×1500 | 1200×1800 |
| محور Z السفر (ملم) | 200 (يمكن رفعها وفقا لمتطلبات العميل) | |||||
| قدرة الحمل | حوالي 35 كجم | |||||
| الأبعاد (ملم) | 1700 × 1180 × 1750 | 1700×1280×1750 | 1900 × 1480 × 1750 | 2100 × 1680 × 1750 | 2500×1880×1750 | 2700×1880×1750 |
| الوزن (كيلوغرام) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
| القرار | 0.5μm (0.1μm اختياري) | |||||
| الكاميرا | كاميرا رقمية 2M HD GIGA | |||||
| عدسة تكبير | عدسة تكبير تلقائي محترفة (1~ 10X تكبير) | |||||
| تكبير الفيديو | 18 ~ 195X (تختلف حسب طراز الكاميرا ؛ تكبير الفعلي يخضع لبيانات القياس) | |||||
| القيادة | 8.1~1.3mm (تختلف حسب تركيبة الكاميرا/العدسة؛ مجال الرؤية الفعلي يخضع لبيانات القياس) | |||||
| الدقة* | ≤ (3+L/200) μm | |||||
| الإضاءة | إضاءة سطح LED قابلة للبرمجة ذات 5 حلقات و 8 أقسام (ضوء حلقات 40 قسمًا ، ضوء محوري ، ضوء حلقات متحرك متعدد الألوان اختياري) | |||||
