| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO/CHOTEST |
| إصدار الشهادات: | CE |
| رقم الموديل: | SJ6000 |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | Discussible |
| تفاصيل التغليف: | صندوق ورقي |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 100 مجموعة الشهر |

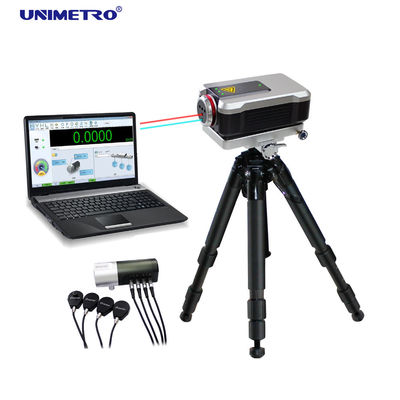

| اسم المنتج: | نظام قياس مقياس التداخل بالليزر SJ6000 | نطاق القياس الخطي: | 0 ~ 80 م |
|---|---|---|---|
| دقة: | 1 نانومتر | دقة تردد الليزر: | 0.05 جزء في المليون |
| درجة حرارة التشغيل:: | (0-40) ℃ | معدل الالتقاط الديناميكي:: | 50 كيلو هرتز |
| إبراز: | 0.05 جزء في المليون نظام قياس مقياس التداخل بالليزر,نظام قياس مقياس التداخل بالليزر 1 نانومتر,مقياس التداخل لقياس الإزاحة 1 نانومتر |
||

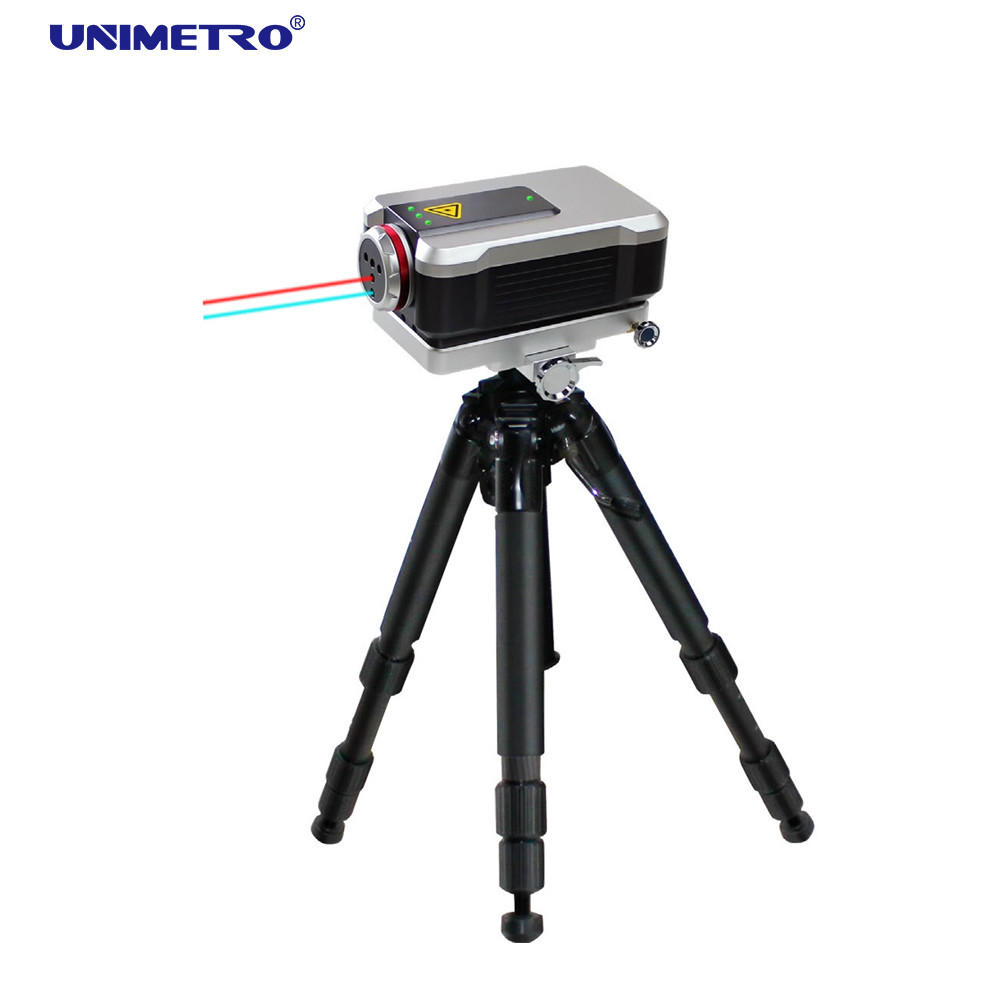

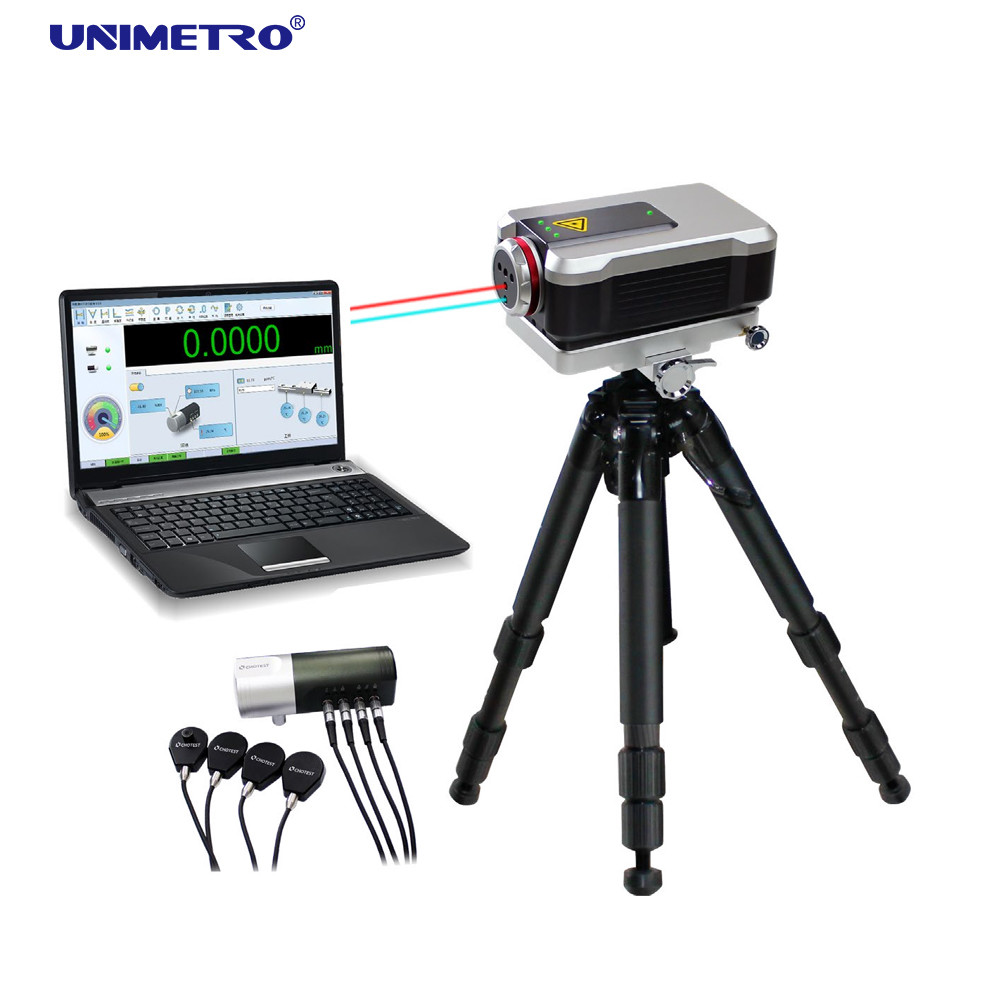

يُعرف قياس التداخل بالليزر بأنه طريقة قياس عالية الدقة وحساسة للغاية تستخدم الطول الموجي للضوء كمعيار، ويستخدم على نطاق واسع في التصنيع المتطور. يدمج نظام قياس التداخل بالليزر SJ6000 مولد ليزر هيليوم-نيون عالي التردد من مورد أمريكي، ووحدات تعويض بيئي عالية الدقة، ومعالجة متقدمة لإشارات التداخل بالليزر، ونظام تحكم حاسوبي عالي الأداء.
باستخدام تقنية تثبيت التردد الحراري مع وضع مزدوج طولي لليزر وتصميم مسار بصري للتداخل للمعلمات الهندسية، يوفر SJ6000 خرج ليزر مستقرًا وعالي الدقة (0.05 جزء في المليون) على المدى الطويل في حوالي 6 دقائق، مع أداء قوي مضاد للتداخل. مع وحدات موشور مختلفة، فإنه يقيس الخطية والزاوية والاستقامة والتسطيح والتعامد ويحلل الخصائص الديناميكية.
| معلمات النظام | مستشعرات البيئة |
|---|---|
|
طريقة القياس: تردد واحد دقة تردد الليزر: 0.05 جزء في المليون معدل الالتقاط الديناميكي: 50 كيلو هرتز وقت الإحماء: ~ 6 دقائق درجة حرارة التشغيل: 0-40 درجة مئوية البيئة: 0-40 درجة مئوية، 0-95٪ رطوبة درجة حرارة التخزين: -20 درجة مئوية إلى 70 درجة مئوية |
درجة حرارة الغلاف الجوي: ±0.1 درجة مئوية (0-40 درجة مئوية)، دقة 0.01 درجة مئوية درجة حرارة المادة: ±0.1 درجة مئوية (0-40 درجة مئوية)، دقة 0.01 درجة مئوية رطوبة الغلاف الجوي: ±5٪ (0-95٪) ضغط الغلاف الجوي: ±0.1 كيلو باسكال (65-115 كيلو باسكال) |
| قياس خطي | قياس الزاوية |
|---|---|
|
نطاق القياس: 0-80 متر دقة القياس: 0.5 جزء في المليون (0-40 درجة مئوية) الدقة: 1 نانومتر السرعة القصوى: 4 متر/ثانية |
النطاق المحوري: 0-15 متر نطاق القياس: ±10 درجة الدقة: ±(0.02%R+0.1+0.24M) بوصة الدقة: 0.1 بوصة R = القيمة المشار إليها (بوصة)، M = الطول المقاس (متر)
|
| قياس التسطيح | |
|---|---|
| النطاق المحوري: 0-15 متر | نطاق القياس: ±1.5 ملم |
| الدقة: ±(0.2%R+0.02M²) ميكرومتر | الدقة: 0.1 ميكرومتر |
| حجم الركيزة: 180 ملم قابل للتعديل، 360 ملم قابل للتعديل | |
|
R = القيمة المشار إليها (ميكرومتر)، M = الطول المقاس (متر)
|
|
| قياس الاستقامة | استقامة قصيرة | استقامة طويلة |
|---|---|---|
| نطاق المحور | 0.1-4 متر | 1-20 متر |
| نطاق القياس | ±3.0 ملم | ±3.0 ملم |
| الدقة | ±(0.5+0.25%R+0.15M²) ميكرومتر | ±(5.0+2.5%R+0.015M²) ميكرومتر |
| الدقة | 0.01 ميكرومتر | 0.01 ميكرومتر |
|
R = القيمة المشار إليها (ميكرومتر)، M = الطول المقاس (متر)
|
||
| قياس التعامد | استقامة قصيرة | استقامة طويلة |
|---|---|---|
| نطاق المحور | 0.1-3 متر | 1-15 متر |
| نطاق القياس | ±3.0 ملم | ±3.0 ملم |
| الدقة | ±(2.5+0.25%R+0.8M) ميكرومتر/متر | ±(2.5+2.5%R+0.08M) ميكرومتر/متر |
| الدقة | 0.01 ميكرومتر | 0.01 ميكرومتر |
|
R = القيمة المشار إليها (ميكرومتر)، M = الطول المقاس (متر)
|
||
