آلة قياس تنسيق CMM ثلاثية الأبعاد أحادية الإطار بسفر كبير

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: UNIMETRO
إصدار الشهادات: ISO
رقم الموديل: كريبتون
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiable
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: 40-45 يومًا
شروط الدفع: T / T ، L / C ، D / A ، D / P ، ويسترن يونيون ، موني جرام
القدرة على العرض: 10 مجموعة شهريا
معلومات تفصيلية
اسم المنتج: آلة قياس تنسيق CMM أحادية الإطار بسفر كبير نموذج: كريبتون
MPEe: ≤ 1.5 + L / 350 (ميكرومتر) MPEp: ≤ 1.5 ميكرومتر
ضمان: 12 شهر ميزة: دقة عالية ، مجموعة كبيرة ، مستقرة
تسليط الضوء:

1.5um آلة قياس الإحداثيات

,

آلة قياس الإحداثيات ثلاثية الأبعاد CMM

,

آلة قياس الإحداثيات ثلاثية الأبعاد ISO


منتوج وصف


آلة قياس تنسيق CMM أحادية الإطار بسفر كبير
---------------------------------------نظرة عامة على المنتج

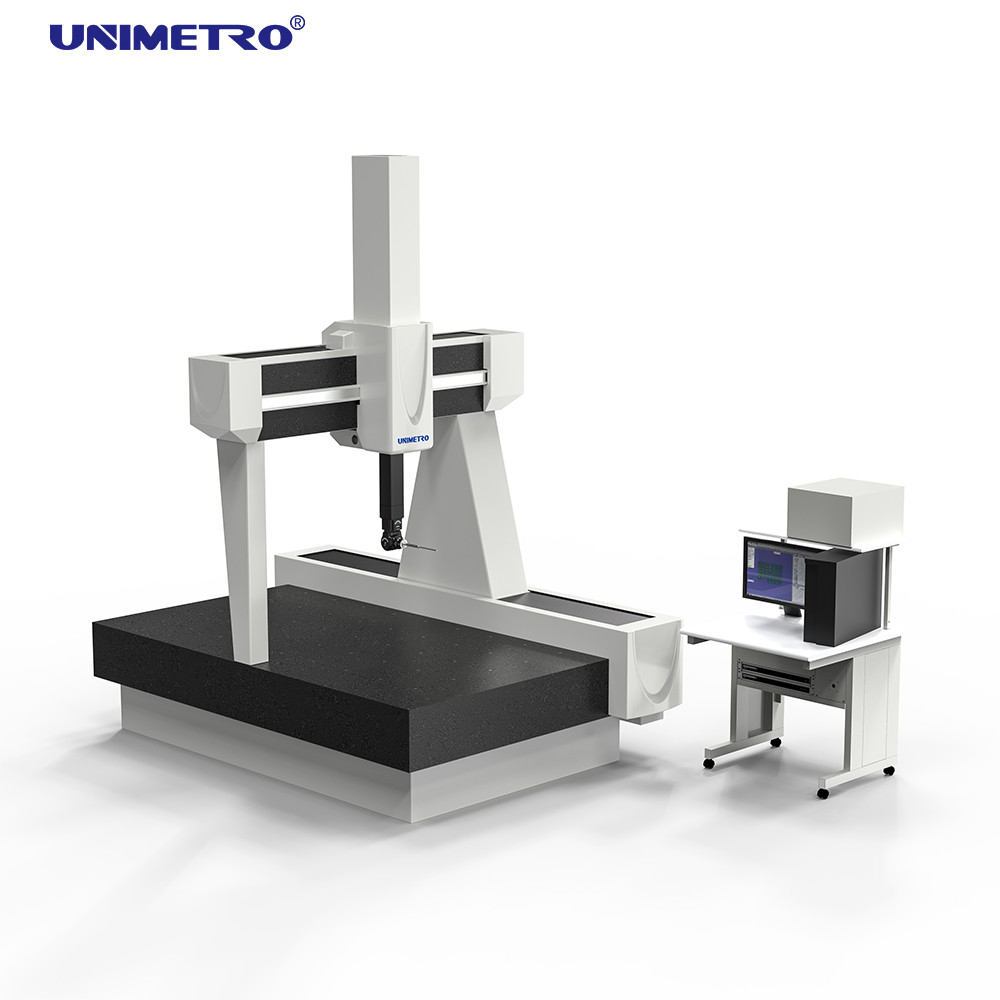

آلة قياس تنسيق CMM ثلاثية الأبعاد أحادية الإطار بسفر كبير 0

"كريبتون" هي آلة قياس ثلاثية الإحداثيات عالية الدقة وعالية الموثوقية وواسعة النطاق بتصميم فريد أحادي الجانب.بناءً على مفهوم التصميم المعياري العالمي ، فإنه يضمن موثوقية عالية لجميع أنواع آلات قياس الإحداثيات ، ومن السهل صيانتها.
تشتمل أداة القياس ثلاثية الإحداثيات ذات المواصفات المختلفة لهذا النموذج على سكة تمديد تزيد عن 10 أمتار ، والتي يمكن تثبيتها تحت سطح الأرض.
تدعم سلسلة Krypton لأدوات القياس ثلاثية الإحداثيات مجموعة متنوعة من طرق القياس ، بما في ذلك اللمس
إرسال قياس المجس الرقمي والمسح التناظري المستمر للمسبار ومسح مسبار الليزر ، كل خيارات المجسات هذه قابلة للتبديل تمامًا ، مما يساعد الآلاف من أجزاء القياس الهندسية والحرة.
------------------------------المعايير الفنية:


اسم المنتج آلة قياس تنسيق CMM أحادية الإطار بسفر كبير
  نطاق السفر (مم) دقة (أم)
سلسلة Kr المحور العاشر المحور ص المحور Z MPEe MPEp
1000 1000-5000 800 1.5 + لتر / 350 ميكرومتر 1.5um
1200 1000-5000 1000
1500 2000-5000 1200،1300،1500
1600،1800،2000،2500 2000-5000 1500
2500 2500-6000 1800
2500 2500-8000 2000
نظام البرمجيات قياس SW نسخة متطورة من Rational-DMIS (CAD)
يدوي دليل + قرص

نظام التحكم
& نظام التحقيق

تضمين عصا التحكم

نظام التحكم RENISHAW ، بما في ذلك عصا التحكم MCU

مجموعة التحقيق

رينشو MH20i / MCP / PH10T + TP20 / PH10M + TP200 / PH10M + SP25M / PH10MQ + SP25M ...

قلم التحقيق

قلم RENISHAW M2 M3

 آلة قياس تنسيق CMM ثلاثية الأبعاد أحادية الإطار بسفر كبير 1


-----------------------------تطبيق نموذجي

·أجزاء المحرك وعلبة التروس الكبيرة
· قطع غيار وأجزاء هيكلية للطيران
· معدات كبيرة
· توربينات بخارية كبيرة لمحطة الكهرباء
· المحركات والمراوح البحرية

· أجزاء القطار


--------------------------------سمات


  • هيكل السكك الحديدية المرتفع - الدقة مستقرة ومحسنة بشكل كبير:

يقلل استخدام نوع الجسر أحادي الجانب على آلة قياس الإحداثيات الثلاثة بشكل كبير من خطأ Abbe ، ويجعل الدقة أعلى ، كما تم تحسين الاستقرار بشكل كبير.


  • ثلاثة محاور ارشادية مغلقة بالكامل ، جميع مواد الجرانيت:

نحن مجهزون بقضبان توجيه مغلقة في جميع الآلات ، والتي يمكن أن تمنع الضرر الذي يلحق بالمسار الناجم عن تآكل الغبار الخارجي ، كما أننا محميون من التلوث ودرجة الحرارة.هذا مهم بشكل خاص للبيئة القاسية.جميع المحاور الثلاثة مصنوعة من الجرانيت ، وهو مقاوم للتآكل وله نفس معامل التمدد الحراري تمامًا ، وبالتالي فإن الدقة أعلى!


-----------------------------برمجة

 عقلاني- DMISحزمة البرامج

آلة قياس تنسيق CMM ثلاثية الأبعاد أحادية الإطار بسفر كبير 2
آلة قياس تنسيق CMM ثلاثية الأبعاد أحادية الإطار بسفر كبير 3

آلة قياس الإحداثيات هي جهاز يقيس هندسة الأشياء المادية عن طريق استشعار النقاط المنفصلة على سطح الجسم باستخدام مسبار.تُستخدم أنواع مختلفة من المجسات في CMMs ، بما في ذلك الضوء الميكانيكي والضوئي والليزر والأبيض.






هناك أربعة أنواع من CMM ، لذلك دعونا نتحدث عنها.
  • نوع الجسر CMM.النوع الأول من CMM هو أيضًا الأكثر شيوعًا....
  • نوع القنطرية العملاقة CMM.تُستخدم CMM على شكل جسر الرافعة في المنتجات الكبيرة مثل السيارات حيث يمكن أن تكون الأرضية نفسها بمثابة مرجع....
  • ناتئ نوع CMM.فيما يلي آلات ناتئ....
  • ذراع أفقي.
