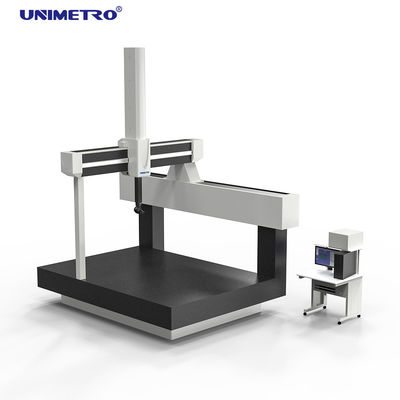

آلة قياس الإحداثيات ثلاثية الأبعاد تتميز ببنية شعاع السيراميك لتعزيز الدقة
آلة قياس الإحداثيات ثلاثية الأبعاد بتصميم شعاع السيراميك بدقة أعلى
نظرة عامة على المنتج
تعتمد آلة قياس الإحداثيات من سلسلة Neon تصميمًا سيراميكيًا مبتكرًا لتحقيق إمكانات المسح والكشف فائقة الدقة. مناسبة بشكل خاص لاحتياجات تطبيق المنتجات عالية الدقة في مجالات الإلكترونيات والسيارات والفضاء. يمكن تجهيز آلة القياس ثلاثية الإحداثيات الفريدة هذه بمسبارات متعددة الإحداثيات.
المعلمات التقنية
| اسم المنتج |
نطاق السفر (مم) |
الدقة (أم) |
| آلة قياس إحداثيات نوع جسر الرافعة CMM لفحص السيارات |
المحور العاشر: 600-1000
المحور ص: 600
المحور Z: 600 |
MPEe: 0.9+L/350um
مبيب: 0.9um |
المحور العاشر: 800-1500
المحور ص: 800
المحور Z: 700 |
- |
المحور العاشر: 1000-3000
المحور ص: 1000
المحور Z: 800 |
- |
المحور العاشر: 1500-4000
المحور ص: 1200
المحور Z: 1000 |
- |
نظام البرمجيات
قياس البرمجيات:الإصدار المتقدم Rational-DMIS (CAD)
يدوي:دليل + القرص
نظام التحكم ونظام التحقيق
نظام التحكم:يتضمن عصا التحكم، ونظام التحكم RENISHAW، ويتضمن عصا التحكم MCU
مجموعة التحقيق:رينيشو MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
قلم التحقيق:قلم رينيشو M2 M3
التطبيقات النموذجية
- أجزاء محرك السيارة وعلبة التروس
- شفرات الطيران والمحركات وأجزاء الطائرات
- الهندسة الدقيقة العامة
- تصنيع الأدوية
الميزات الرئيسية
منصة العمل
منصة جرانيت عالية الجودة، وسكة توجيه دقيقة متوافقة
تعمل منصة العمل المصنوعة من الجرانيت كأساس للآلة، حيث تؤثر جودتها بشكل مباشر على الأداء العام. تم تصنيع المنصة من مادة الجرانيت الممزوجة بقضبان توجيه دقيقة ومتوافقة، مما يقلل بشكل فعال من اهتزاز الماكينة ويعزز الأداء العام.
دليل ثلاثي المحاور
مغلق بالكامل، شعاع سيراميك، مغزل
يتميز كل من المحورين X وZ بهيكل من السيراميك، مما يوفر مقاومة للصدأ، وصلابة ممتازة، ومعامل تمدد حراري أصغر، ودقة أعلى.
قوس القاعدة
آلية التخميد السلبي المزدوج
تُستخدم عادةً آلات قياس الإحداثيات في مصانع الإنتاج حيث يمكن أن يؤثر الاهتزاز الناتج عن الآلات القريبة أو مركبات النقل بشكل كبير على الدقة. في حين أن إنشاء أساسات مقاومة للزلازل يعد حلاً أساسيًا، إلا أنه يضيف تكاليف وتعقيدات إضافية. تشتمل دعامة الإحداثيات الثلاثة الخاصة بنا على هيكل تخميد سلبي مزدوج لمنع تأثيرات الاهتزاز منخفض التردد، مما يضمن دقة القياس مع تقليل الحاجة إلى تدابير أساس واسعة النطاق مقاومة للزلازل.
برمجة
Rational-DMIS عبارة عن حزمة برامج قياس ثلاثية الأبعاد متكاملة واسعة النطاق تم تطويرها حديثًا. يأخذ تطوير البرمجيات في الاعتبار احتياجات المبتدئين لسهولة التعلم والاستخدام، بالإضافة إلى المتطلبات الوظيفية للمستخدمين المتقدمين. والأهم من ذلك أنه يمثل نموذجًا لتوحيد برامج قياس CMM.
تم تصميم برامج Rational DMIS باستخدام نواة DMIS الكاملة والأصلية حتى الإصدار 5.0 من DMIS، والذي يختلف بشكل أساسي عما يسمى "دعم DMIS" (حيث لا تكون النواة DMIS). كما هو معترف به على نطاق واسع، أصبح DMIS أحد معايير ISO (ISO 22093:2003).

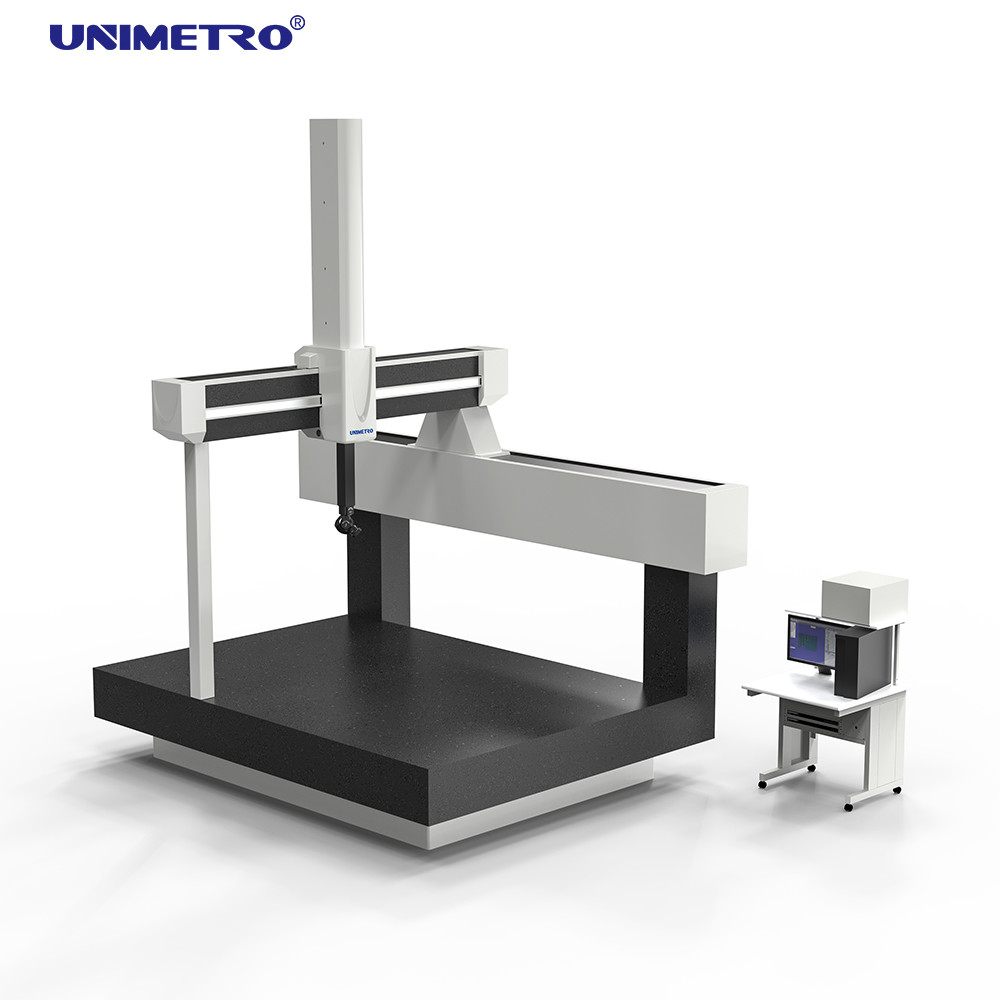

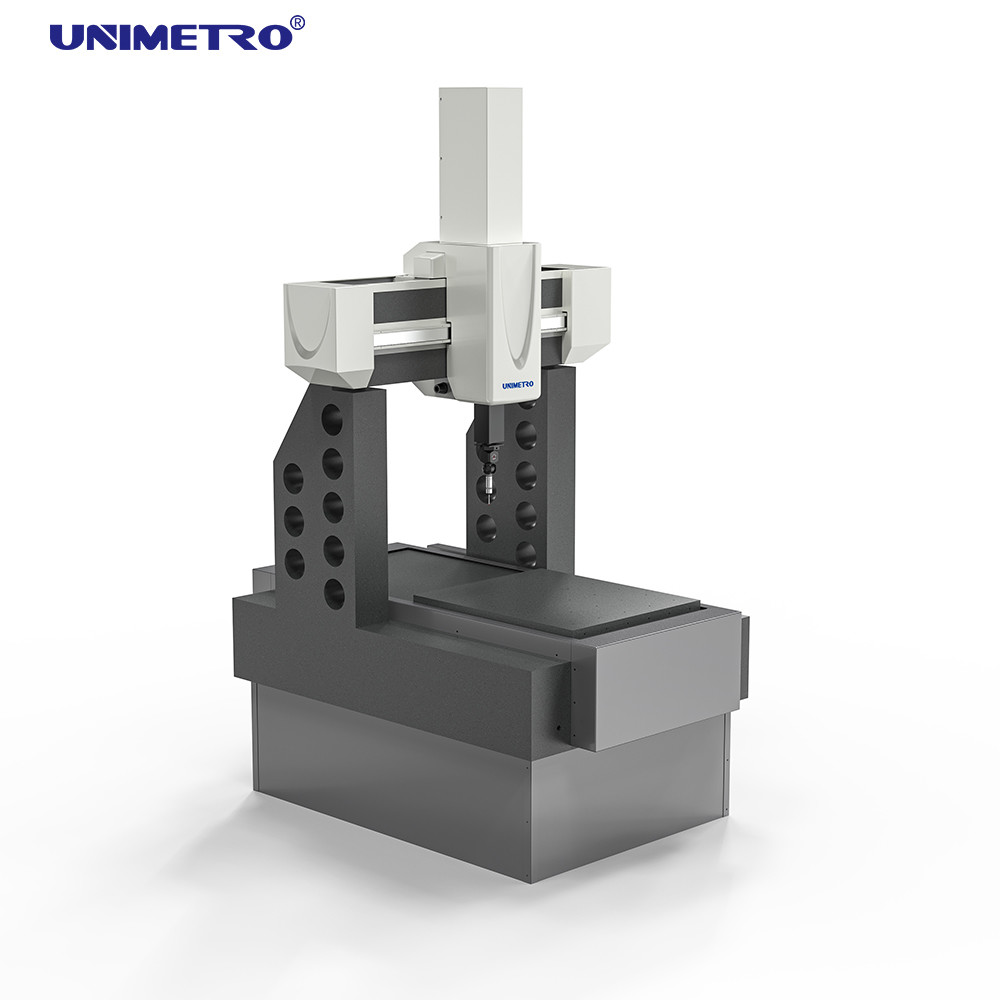

صور المنتج
عملائنا ووكلائنا
الأسئلة المتداولة
Q1: هل أنت مصنع أو شركة تجارية؟
A1: نحن مصنع ونقدم الردود خلال 24 ساعة.
سؤال 2: ما الذي تنتجه شركتك بشكل أساسي؟
ج2: نقوم في المقام الأول بتصنيع آلات قياس الرؤية، وآلات قياس الإحداثيات، وتركيبات CMM وVMM، والمعدات ذات الصلة.
س3: كيفية اختيار المواصفات المناسبة؟
ج3: ما عليك سوى إعلامنا بتنوع وحجم المنتجات التي سيتم قياسها، وسوف يوصي فريقنا المحترف بأدوات قياس ذات مواصفات مناسبة.
س 4: هل تقبل خدمة مخصصة؟
ج4: بالتأكيد! نحن نقدم كلاً من الآلات القياسية والحلول المخصصة المصممة وفقًا لمتطلبات العملاء.
س 5: ما هي فترة الضمان الخاصة بك؟
A5: فترة ضمان منتجنا هي سنة واحدة. جودة منتجاتنا مستقرة جدًا، وقد قمنا بإدخال تحسينات كبيرة على الأجزاء القابلة للكسر. يمكنك أن تكون واثقًا من جودة منتجاتنا.
