| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | الحارس 600 |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة خشبية + حزمة فراغ |
| وقت التسليم: | 15 يوم |
| شروط الدفع: | T / T ، L / C ، D / A ، D / P ، ، ويسترن يونيون ، موني جرام ، موني جرام |
| القدرة على العرض: | 50Sets شهريا |
| اسم المنتج: | آلة فحص أداة عالية الدقة مع خدمة OEM ODM | نموذج: | الحارس 600 |
|---|---|---|---|
| التطبيقات: | عمودي ، مستدق ، رأس القاطع ، سكين على شكل خاص | وارنتي: | 12 شهر |
| دقة مقياس الخط: | 0.1um | وضع: | يدوي أو أوتوماتيكي |
| مسافة العمل: | 90 ملم | خدمة: | OEM ، ODM |
| تسليط الضوء: | نظام فحص أداة OEM,نظام فحص أداة عالي الدقة,نظام فحص أداة ODM |
||
ديسكريشن

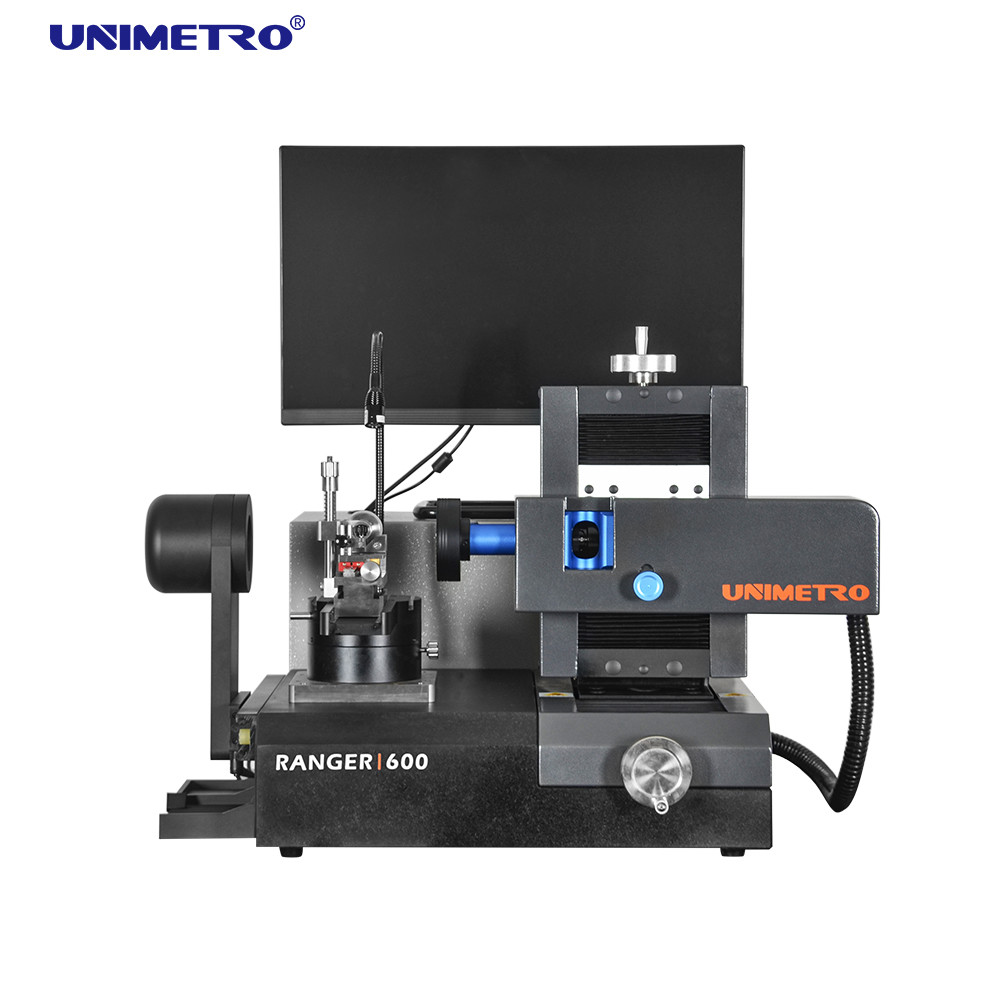

إن نظام فحص الأدوات UNIMETRO RANGER600 هو آلة قياس عالمية للمثاقب ، وقواطع الطحن ، والعدادات ، ووحدات التثقيب تحت نظام إضاءة مرن.بفضل التصميم المضغوط والثبات الكبير ، يمكن استخدام RANGER600 في غرفة القياس ، أو تلقي الفحص ، أو مباشرة في الإنتاج.
حدود
| اسم المنتج |
آلة فحص أداة متعددة الوظائف لأدوات قطع الأشكال المختلفة |
|||||
| نموذج |
الحارس 600 |
|||||
| انتقال المحور X |
80 ملم |
|||||
| حركة المحور ص |
60 ملم |
|||||
| نطاق قياس المحور Z. |
60 ملم |
|||||
| أقصى قطر للأداة |
20 مم (اختياري 30 مم) |
|||||
| أقصى طول للأداة |
200 مم (اختياري 350 مم) |
|||||
| مسافة العمل |
90 ملم |
|||||
|
عدسة |
0.7X-4.5X عدسة زوم منقوشة |
|||||
|
آلة تصوير |
كاميرا بدقة 5 ميجابكسل |
|||||
|
دقة المقياس الخطي |
0.1um |
|||||
|
تكبير |
12.6X-79.2X / 25.2X-158.4X (اختياري) |
|||||
|
مجال الرؤية |
27 * 20mm-43 * 33mm / 13.5 * 10mm-2.3 * 1.6mm (اختياري) |
|||||
|
دقة |
X ~ Y ، (2.5 + L / 100) ميكرومتر ، L هو الطول المقاس |
|||||
|
الكمبيوتر |
نظام التشغيل Windows 10 ، مع شاشة LCD مقاس 24 بوصة |
|||||
|
نظام الإضاءة |
مصباح حلقي LED مكون من 8 أقسام ، ضوء محيطي وضوء مساعد مرن ، كل برامج التحكم وقابلة للبرمجة. |
|||||
|
نمط الإدخال |
ملفات DXF |
|||||
|
تنسيق الإخراج |
EXCEL ، DXF |
|||||
مُكَمِّلات
ضوء مساعد زاوية حرة وحدة ضوء كفاف
| ضوء إضافي قابل للتعتيم متوفر على ذراع مرن.مما يساعد المستخدمين في الحصول على صورة محلية محسنة. |
يمكن تحريك هذا على طول اتجاه المحور X مما يوفر أفضل صورة وحافة حادة لمشاهد الكائن للمستخدم عند قياس محيط الأداة. |

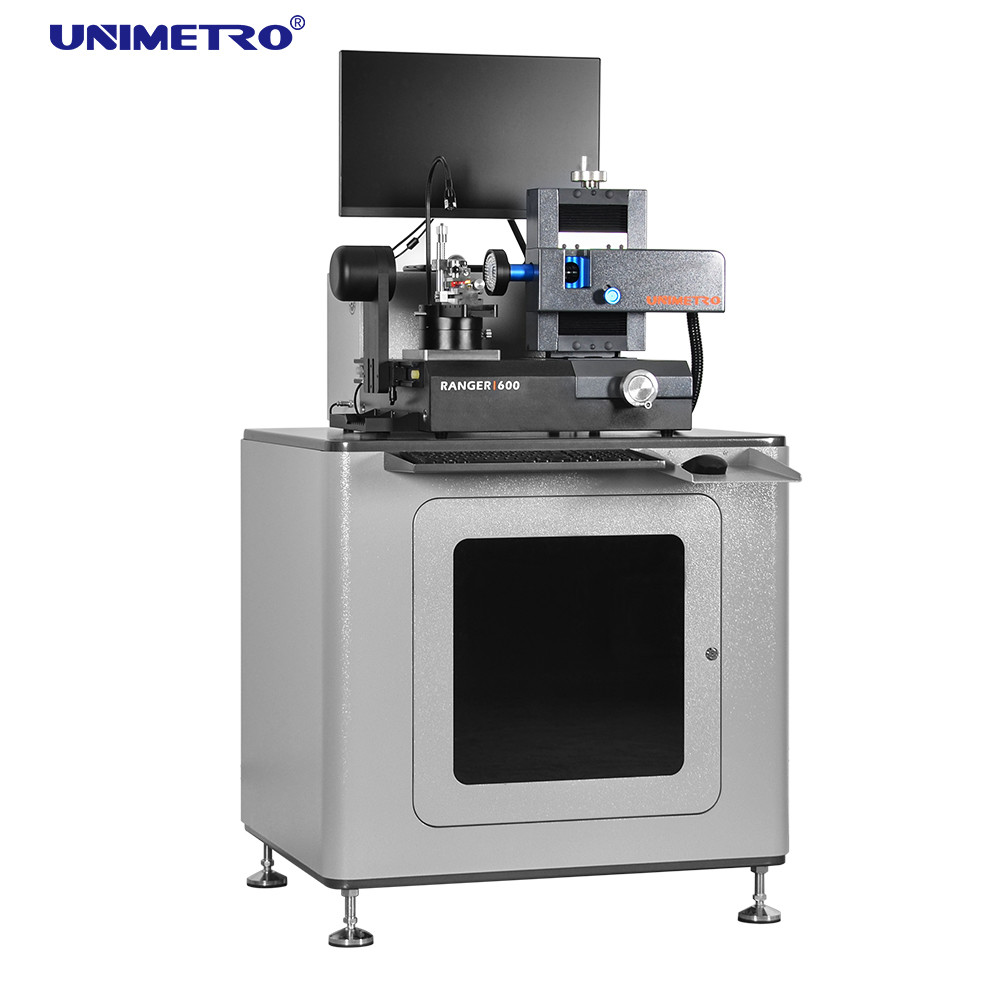

حامل أدوات طاولة القاعدة
| محطة عمل ثابتة مع مساحة تخزين عملية ومفتوحة لتخزين المواد والأدوات. |
|
سمات
1. تصميم متقدم
﹥ تصميم مريح وبناء متين.
﹥ التقاط صورة عالية الدقة وعرضها ، كما أن مستوى تكبير المجهر اختياري.
﹥ كتلة V مستقرة ودقيقة لسهولة حمل الأدوات ومحاذاة.
زوايا قياس ميكانيكية ثابتة من 0 درجة و 90 درجة متوفرة في المرحلة الدوارة.
﹥ تم تضمين جهاز تشفير عالي الدقة في الجدول الدوار ، ويوفر موقعًا دقيقًا للزاوية للمستخدمين.
مصباح حلقي LED قابل للبرمجة متعدد الأقسام لإضاءة السطح ، بما في ذلك أيضًا إضاءة محيطية وضوء مساعد زاوية حرة للميزات القياسية.
﹥ يوفر برنامج قياس SMARTOOL وظيفة قياس محددة لأدوات القطع.
الكشف التلقائي عن الحافة ، والقياس السريع للزاوية مع شبكاني ، تتوفر وظائف مقارنة عنصر CAD.
2. قياس الزوايا المتعددة
من أجل موقع زاوية أدوات أكثر سرعة ودقة أثناء عملية القياس ، فإن المنضدة الدوارة لـ RANGER600 تقدم زاويتين ميكانيكيتين ثابتتين ، 0 درجة و 90 درجة.في وضع 0 درجة ، يمكن للمستخدمين قياس طرف الأداة ، وطرف الأداة - العمود المركزي ، وطرف الأداة - الزاوية الأمامية ، وما إلى ذلك ، ويتوفر وضع 90 درجة لزاوية اللولب ، والزاوية الأمامية المحورية ، والزاوية الخلفية الأولى ، والزاوية الخلفية الثانية ، والإمالة زاوية الحافة ، إلخ.
0 درجة 45 درجة 90 درجة
معلومات الشركة
عميلنا ووكيلنا
| التعليمات |
|---|
| س 1: هل أنت مصنع أو شركة تجارية؟ |
| A1: نحن مصنع ونمنحك أسرع رد خلال 24 ساعة. |
| Q2: ما هي شركتك بشكل رئيسي؟ |
| A2: نحن ننتج بشكل أساسي آلة قياس الرؤية ، آلة قياس التنسيق ، تركيبات CMM و VMM وما إلى ذلك. |
| س 3: كيف تختار المواصفات المناسبة؟ |
| A3: طالما تخبرنا بتنوع وحجم المنتج المراد قياسه ، فإن فريقنا المحترف سينصحك بأداة قياس ذات مواصفات مناسبة. |
| س 4: هل تقبل الخدمة المخصصة؟ |
| A4: تأكد!لا يمكننا توفير الآلات النموذجية فحسب ، بل يمكننا أيضًا توفير الآلات المخصصة لاحتياجات العملاء. |
| س 5: ما هي فترة الضمان الخاصة بك؟ |
| A5: فترة ضمان منتجاتنا هي سنة واحدة.جودة منتجاتنا مستقرة للغاية ، ولدينا تحسن كثيرا في بعض الأجزاء القابلة للكسر.يمكنك أن تطمئن إلى جودة منتجاتنا. |
