OEM ODM العملاقة نوع CNC آلة قياس الفيديو لاختبار الشغل الكبيرة

المعلومات الأساسية
مكان المنشأ: قوانغدونغ ، الصين
اسم العلامة التجارية: UNIMETRO
إصدار الشهادات: CE,ISO
رقم الموديل: سعادة
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiable
تفاصيل التغليف: حالة خشبية + حزمة فراغ
وقت التسليم: 20 يوم
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 20sets شهريا
معلومات تفصيلية
نموذج: هو اسم المنتج: آلة قياس الفيديو باستخدام الحاسب الآلي من نوع القنطرية لاختبار الشغل الكبيرة
التكرار: 2.5 ميكرومتر دقة: 2.5 + لتر / 200 ميكرومتر
دقة المقياس الخطي: 0.1um وضع القياس: اوتوماتيك كليا
الدعم: OEM ، ODM ، تخصيص مشهد التطبيق: معمل / صناعي
ضمان: 12 شهر الملحقات الاختيارية: Renishaw Probe / مسبار الليزر ، إلخ.
تسليط الضوء:

آلة قياس الفيديو من نوع القنطرية

,

آلة قياس الفيديو 2.5um

,

آلة قياس الفيديو ODM


منتوج وصف

آلة قياس الفيديو باستخدام الحاسب الآلي من نوع القنطرية لاختبار الشغل الكبيرة


نظرة عامة على المنتج:


سلسلة HE من نظام قياس الرؤية الأوتوماتيكي من نوع القنطرية عالية الكفاءة مصمم خصيصًا للقياس عالي الدقة وعلى نطاق واسع.إنها تعتمد هيكل جسر متحرك مغلق بالكامل للحفاظ على عمل القياس ثابتًا.فهو يجمع بين الدقة العالية والكفاءة العالية عضويا للكشف الفعال عن المعلمات الهندسية لمختلف المنتجات.في الوقت الحاضر ، يتم استخدامه بشكل أساسي في لوحة الدوائر PCB ، والصفائح النحاسية ، والزجاج المسطح ، ووحدة الكريستال السائل ، وقوالب السكين ، والمواد العازلة ، والصفائح المعدنية الدقيقة وغيرها.

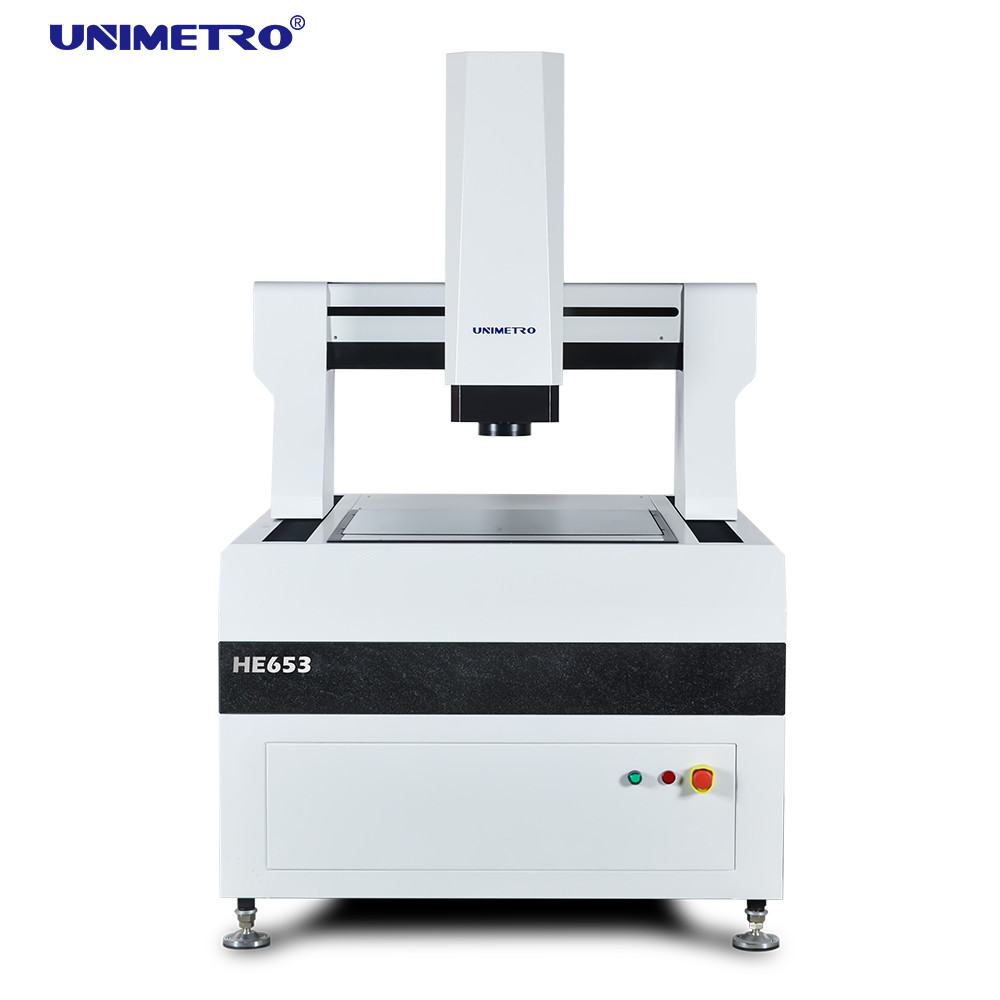

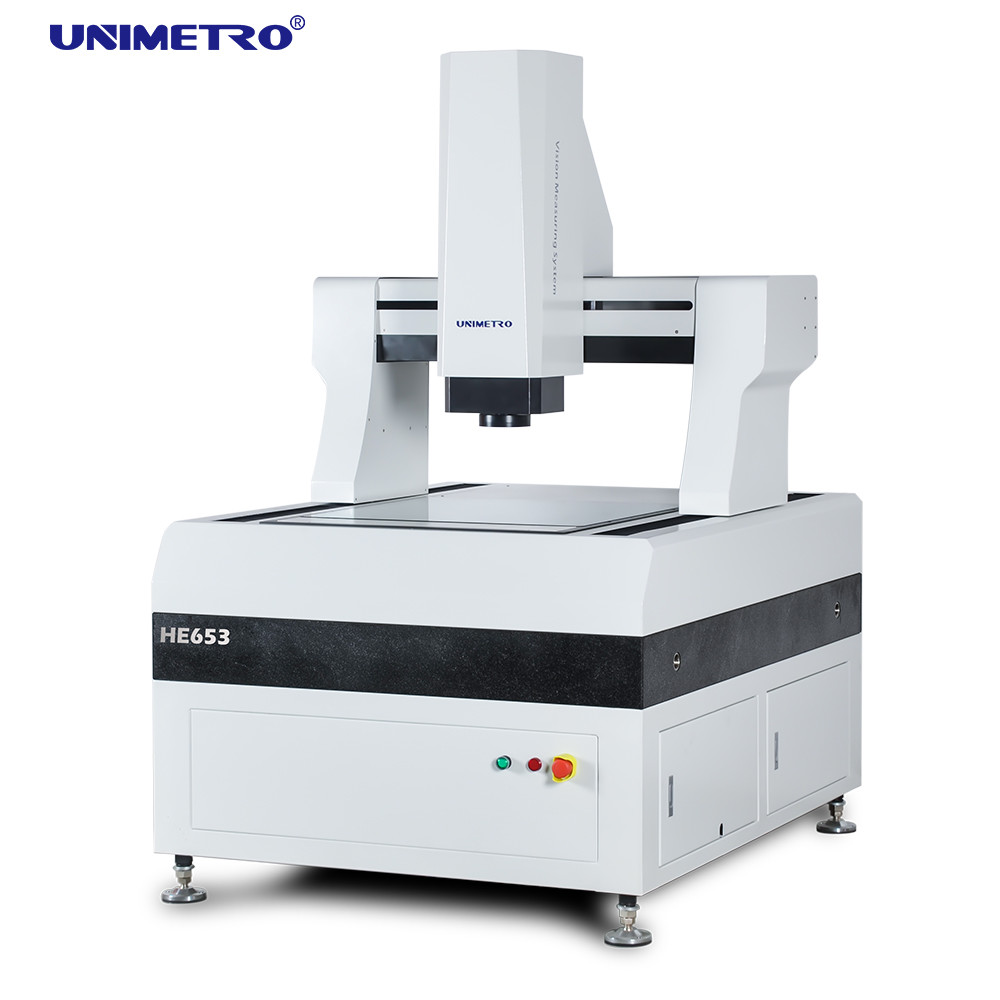

OEM ODM العملاقة نوع CNC آلة قياس الفيديو لاختبار الشغل الكبيرة 0






تحديد:



اسم المنتج آلة قياس الرؤية التلقائية سلسلة HE
نموذج HE652 HE862 HE1080 HE1210
انتقال المحور س / ص 500 * 600 مم 600 * 800 مم 800 * 1000 مم 1000 * 1200 مم
سفر المحور Z 200 مم (يمكن رفعها وفقًا لمتطلبات العميل)
دقة المقياس الخطي RENISHAW فتح مقياس خطي الدقة: 0.5um (0.1 للخيار)
وضع التوجيه دليل خطي دقيق ، دليل منزلق مزدوج المسار
وضعية التشغيل تحكم جويستيك ، تشغيل الماوس ، برنامج الكشف التلقائي
صحة ≤2.5 + لتر / 200 ميكرومتر
التكرار ± 2.5 ميكرومتر
نظام الفيديو اتفاقية مكافحة التصحر 2 ميجابكسل عالية الوضوح 1/3 "كاميرا ملونة بجهاز اقتران الشحنات
عدسة التكبير 6.5X تابع النقر فوق عدسة التكبير ؛التكبير البصري: 0.7X-4.5X ؛
تكبير الفيديو: 26X ~ 172X (شاشة 24 بوصة)
مجال الرؤية (مم) تكبير 0.7x 1x 2x 3x 4x 4.5x
1/3 "CCD 8.57 × 6.86 × 5.14 6.00 × 4.80 × 3.60 3.00 × 2.40 × 1.80 2.00 × 1.60 × 1.20 1.50 × 1.20 × 0.90 1.33 × 1.07 × 0.80
نظام الإضاءة محيط شكل إضاءة كفاف LED متوازية
سطح 0 ~ 255 إضاءة سطحية LED ذات 5 حلقات و 8 أقسام قابلة للتعديل
برمجة UNIMETRO 2D / Rationalvue / INSPECT برنامج قياس تلقائي بالكامل
سعة التحميل 25 كجم
بيئة العمل درجة الحرارة 20 ℃ ± 2 ℃ ، نطاق الرطوبة <2 ℃ / ساعة ،
الرطوبة 30 ~ 80٪ ، الاهتزاز <0.002 جم ، <15 هرتز
الأبعاد (عرض * عمق * ارتفاع) 1700 * 1180 * 1750 ملم 1700 * 1280 * 1750 ملم 1900 * 1480 * 1750 ملم 2100 * 1680 * 1750 ملم
الوزن الصافي 1500 كجم 1800 كجم 2900 كجم 3200 كجم




ميزات :

تصميم هيكل عالي الصلابة:


1) تم اعتماد هيكل الجسر المتحرك للإطار المغلق بالكامل ، وتم إصلاح قطعة القياس ، وقدرة التحمل كبيرة ، وأداء الحركة جيد.
2) إدخال تقنية تحليل العناصر المحدودة في التصميم الميكانيكي لضمان الصلابة العالية والهيكل الميكانيكي عالي الدقة.
3) الصف 000 قاعدة الجرانيت ، وقوة عالية ، ومقاومة التآكل والاستقرار الجيد.
4) منضدة معالجة سطح أكسيد الألومنيوم ، تحكم سريع ومرن في العمل ، متين وجميل.


تكوين عالي الدقة:

1) RENISHAW مسطرة صريف مفتوحة ، دقة 0.5um ، دقة عالية واستقرار جيد.
2) تضمن سكة التوجيه الخطية الدقيقة والمسمار الكروي للمطحنة والمحرك المؤازر AC استقرار دقة تحديد المواقع في نظام الماكينة.
3) تفي كاميرا Giga الرقمية الملونة عالية الوضوح بدقة 2 ميجا بكسل بمتطلبات المراقبة الواضحة والقياس المستقر.
4) 6.5x عدسة بصرية عالية الوضوح ، تقريب تلقائي دقيق ، معايرة بكسل سريعة.
5) مصدر ضوء سطح LED قابل للبرمجة بـ 5 حلقات و 8 مناطق ، ونظام مصدر ضوء كفاف LED موازٍ للإرسال ، وتعديل سطوع بمستوى 256 ذكي.
6) تحكم CNC بمحور كامل ، محرك سيرفو بحلقة مغلقة كاملة AC.


مستشعر متعدد اختياري للقياس ثلاثي الأبعاد:

يمكن تجهيز أداة قياس الرؤية من نوع القنطرية الكبيرة من سلسلة HE بمجموعة متنوعة من أجهزة الاستشعار ثلاثية الأبعاد للقياس المركب ثنائي الأبعاد / ثلاثي الأبعاد الشامل.يمكن أن تكون مجهزة أيضًا بأجهزة استشعار غير ملامسة مثل المسبار والليزر.كما أنها تدعم سلسلة RENSHAW الكاملة من قوس المجس ، بحيث يمكن للمستخدمين إكمال التحويل التلقائي للقياس الكامل على جهاز واحد ، مما يحسن الإنتاجية بشكل كبير.








ملف الشركة:

OEM ODM العملاقة نوع CNC آلة قياس الفيديو لاختبار الشغل الكبيرة 1

    صور موظفي صالة العرض شعار الشركة



شركة Dongguan UNIMETRO Precision Machinery Co. ، Ltd هي شركة مصنعة لمنتجات القياس تتمتع بخبرة 10 سنوات.نحن متخصصون في تقديم حلول قياس احترافية للمستخدمين النهائيين.

نظرًا لأن شعارنا "UNIMETRO" يعني المقاييس العالمية ، فإن فريق UNIMETRO مكرس لجلب حل القياس الخاص بنا ليشمل مجموعة واسعة من الصناعات والعالم.حتى الآن ، تم بيع منتجات UNIMETRO إلى أكثر من 20 دولة ومنطقة ، وتساهم بخدمتنا ودعمنا للعملاء المختلفين في مختلف الصناعات مثل العفن ، وحقن البلاستيك ، والإلكترونيات ، وأشباه الموصلات ، والطيران ، والسيارات.UNIMETRO لديها الميزة الرائدة في مجال البحث والتطوير المتميز وعملية الإنتاج الموجهة التفصيلية.لقد حصلنا على أكثر من 15 براءة اختراع لمنتجاتنا وسنحتفظ دائمًا بالمكانة الرائدة في الابتكار في صناعة المقاييس.المهنية والصادقة والمسؤولية والصدق هي الشخصيات الرئيسية لشعب UNIMETRO.ونتوقع دائمًا تعاونًا طويل الأمد معك!ستقدم UNIMETRO دائمًا أفضل دعم وموارد لشركائنا!
