| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Unimetro |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | B300 |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | USD 3500-USD 5000/set |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 15 يوم |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 30 مجموعة شهريا |
| البعد: | 600*740*980 | نطاق القياس: | 300*200*200 |
|---|---|---|---|
| دقة القياس: | 2.5+L/100 | دقة المقياس الخطي: | 0.5μ （0.1μ اختياري） |
| مسافة العمل: | 80 ملم | ||
| إبراز: | معدات القياس البصري CE,معدات القياس البصري للرؤية اليدوية,آلة قياس الرؤية اليدوية للمعايرة السهلة |
||

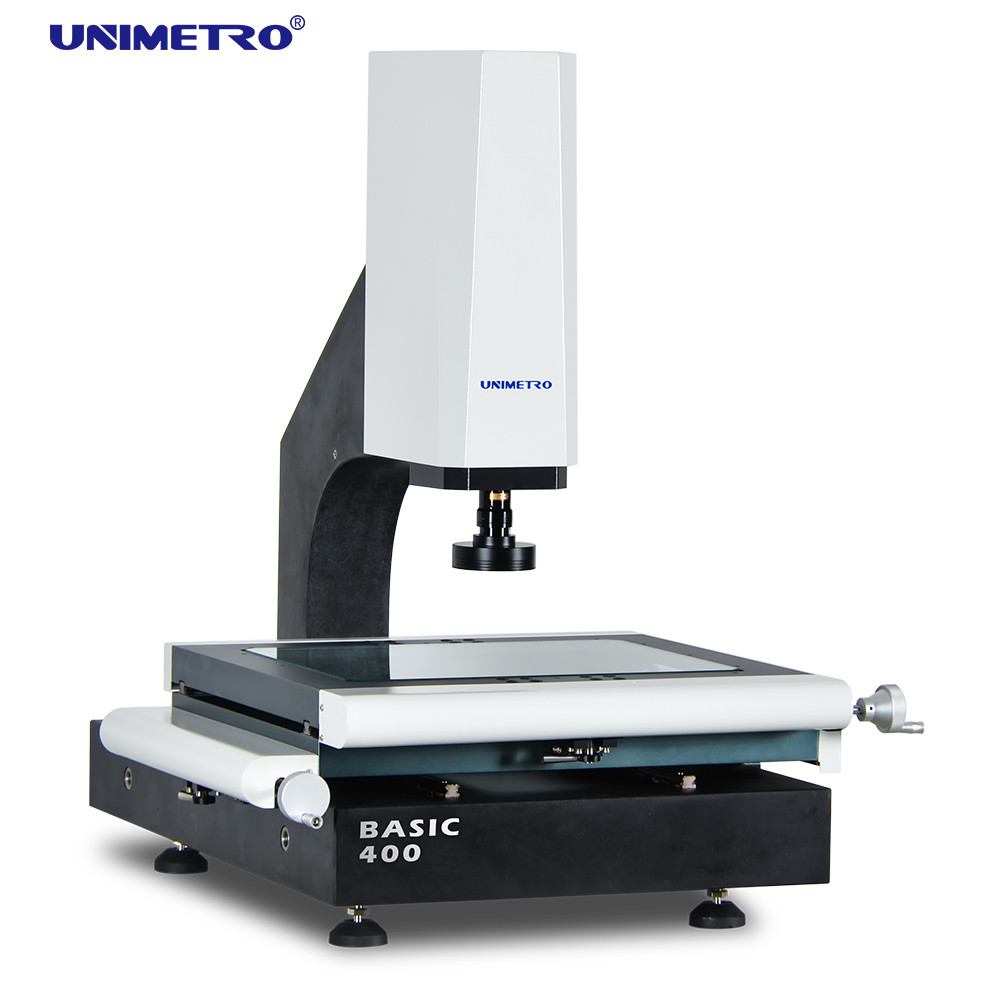

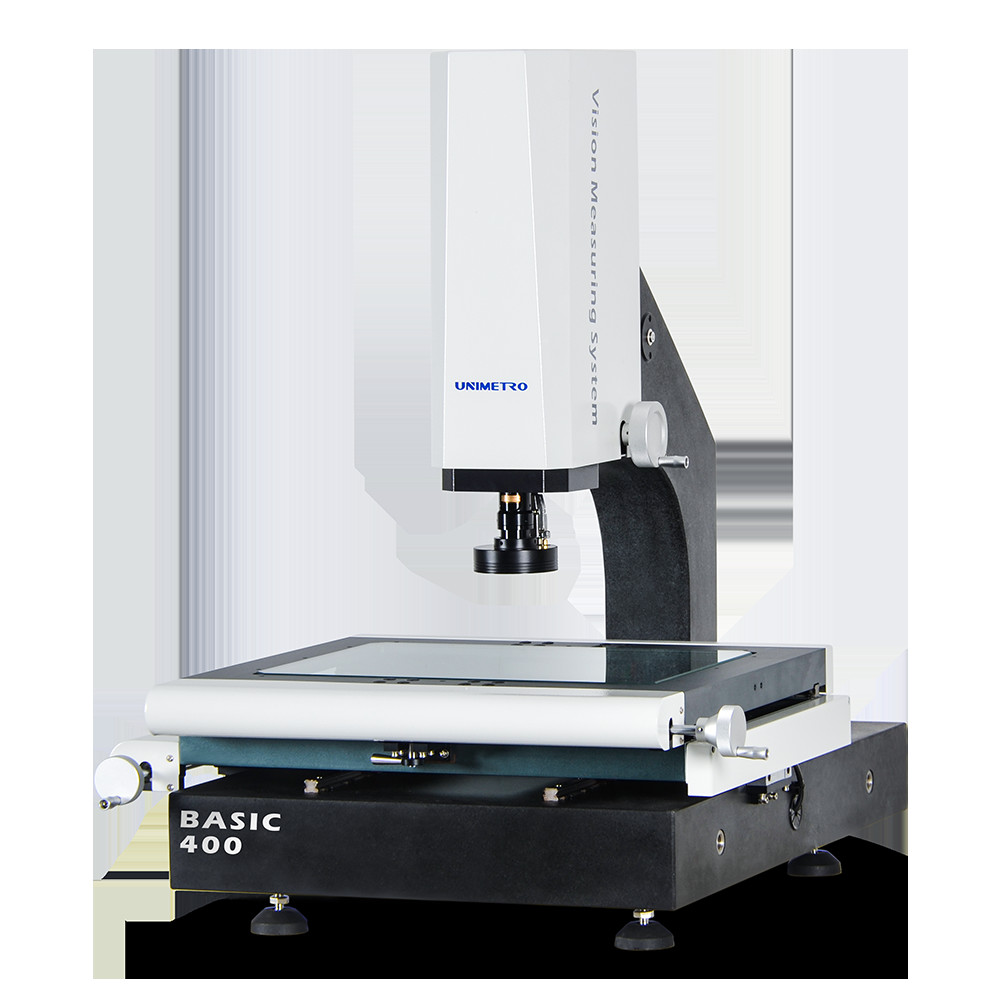

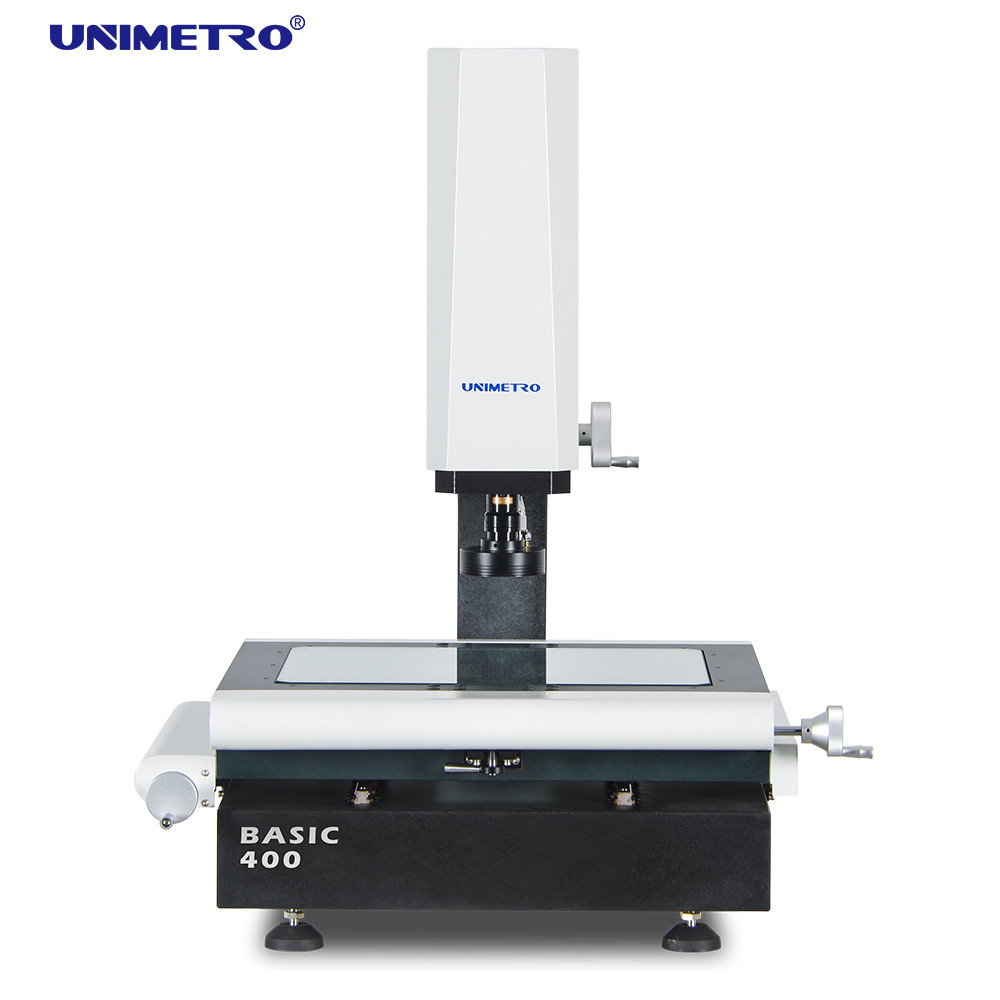

يمكن تشغيل آلة قياس الرؤية اليدوية الخاصة بنا كما هو موضح في الفيديو أدناه:
◉قاعدة وعمود من الجرانيت، ثبات ممتاز؛
◉مرحلة عمل الألومنيوم، تجعل التحكم في الحركة سريع الاستجابة ومرنًا؛
◉باستخدام طريق التوجيه الخطي HIWIN وسكة التوجيه الخطية عالية الدقة، مع مرحلة عمل الألومنيوم ومعالجة سطح الأنودة الصلبة، يضمن الأداء الديناميكي العالي واستخدام دورة الحياة الطويلة للآلة.
◉نظام التحكم المتكامل، المدمج مع التحكم في الحركة، وكل التحكم في الإشارة مثل الإضاءة وقراءة المقياس الخطي، يضمن أداء الآلة مستقر للغاية.
◉ مقاييس خطية ذات 3 محاور بدقة 0.5um
◉ كاميرا رقمية بدقة 1.2 ميجا بكسل عالية الدقة
سمات
◉ لمس متعدد الزوايا
◉ إعداد نظام الإحداثيات السريع
◉ متوافق مع الخط الكامل من Renishaw stylis
◉ وحدة CAD مدعومة (اختياري)
حدود
| نموذج | بيسك 200 | بيسك 300 | بيسك 400 | بيسك 500 | |
| البعد (مم) (الطول * العرض * الارتفاع) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| نطاق القياس (مم)(X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| دقة القياس (ميكرومتر) | 2.5+لتر/100 | 2.5+لتر/100 | 2.5+لتر/100 | 3+لتر/100 | |
| التكرار (ميكرومتر) | 2.5 | 2.5 | 2.5 | 3 | |
| الوزن (كجم) | 140 كجم | 190 كجم | 240 كجم | 290 كجم | |
| الصورة والقياس | اتفاقية مكافحة التصحر | كاميرا رقمية بدقة 1.2 ميجا بيكسل عالية الدقة | |||

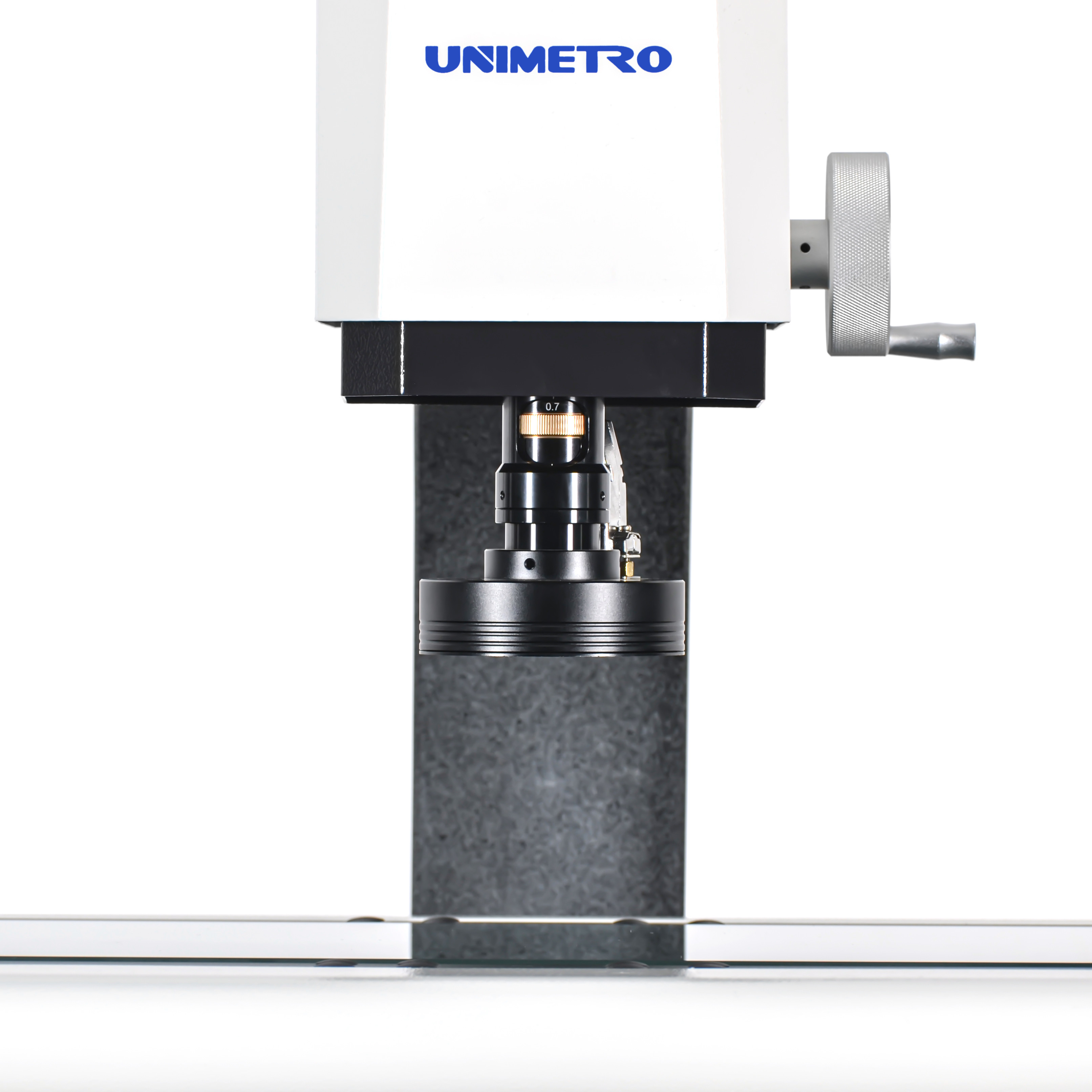

| عدسة | عدسة تكبير يدوية منبعجة 0.7-4.5X مع مستشعر ردود فعل إشارة التكبير | ||||
| التكبير | 18-195X (للإشارة فقط. مع اختلاف الكاميرا والعدسة، سيكون التكبير مختلفًا.) | ||||
| مجال الرؤية | 8.1 ~ 1.3 ملم | ||||
| مسافة العمل | 80 ملم | ||||
| دقة المقياس الخطي | 0.5 ميكرومتر (0.1 ميكرومتر للخيار) | ||||
| نظام القيادة | X، Y، Z محور التحكم اليدوي | ||||
| إضاءة | ضوء سطحي حلقي LED قابل للبرمجة مكون من 4 أقسام، ضوء كفاف LED متوازي، ضوء حلقي LED مكون من 8 أقسام، محوري مشترك، للخيار | ||||
L يقيس الطول (مم)، وترتبط الدقة الميكانيكية للمحور Z ودقة التركيز بسطح قطعة العمل. **التكبير هو قيمة تقريبية، ويرتبط بأبعاد الشاشة ودقتها.
مجال الرؤية (مم) = (قطري*أفقي*عمودي)
الهدف 0.5X أو 2X هو اختياري متاح، وتحقيق تكبير الصورة: 13X~86X أو 52X~344X.
وظائف البرمجيات
ملكناآلة قياس الرؤية اليدويةاستخدم برنامج الوظائف القوي.
فحص برنامج قياس الرؤية ثلاثية الأبعاد
◉ إدخال ملف CAD وقياسه
◉ مجموعة الأجزاء وقياس الماكرو
◉ التركيز التلقائي وقياس الارتفاع
◉ تساعد وظيفة التنقل على تحديد الموقع بسرعة
◉ وظيفة قياس هندسية قوية
◉ تقارير بيانات متعددة ووظيفة إخراج البيانات الرسومية
◉ برنامج مستخدم مرن
◉ إنشاء العناصر المرجعية
◉ وظيفة قوية لكشف الحواف
◉ دعم الملحقات الخارجية المتعددة
◉ الحساب التلقائي للتسامح الهندسي للعناصر
◉ قياس الإنتاج المعقد بسرعة وسهولة
معلومات الشركة
عميلنا ووكيلنا
| التعليمات |
|---|
| Q1: هل أنت مصنع أو شركة تجارية؟ |
| A1: نحن مصنع ونقدم لك أسرع رد خلال 24 ساعة. |
| Q2: ما هي شركتك بشكل رئيسي؟ |
| A2: نحن ننتج بشكل أساسي آلة قياس الرؤية وآلة قياس الإحداثيات وتركيبات CMM و VMM وما إلى ذلك. |
| س3: كيفية اختيار المواصفات المناسبة؟ |
| ج3: طالما أخبرتنا بتنوع وحجم المنتج المطلوب قياسه، فإن فريقنا المحترف سينصحك بأداة قياس ذات مواصفات مناسبة. |
| س 4: هل تقبل الخدمة المخصصة؟ |
| ج4: كن متأكدا! لا يمكننا توفير الآلات النموذجية فحسب، بل يمكننا أيضًا توفير الآلات المخصصة وفقًا لاحتياجات العملاء. |
| س 5: ما هي فترة الضمان الخاصة بك؟ |
| A5: فترة ضمان منتجنا هي سنة واحدة. جودة منتجاتنا مستقرة للغاية، ونحن لدينا تحسنت كثيرا في بعض الأجزاء القابلة للكسر. يمكنك أن تطمئن إلى جودة منتجاتنا. |
