آلة قياس الرؤية السريعة التفاعل Z Axis Motorized Control

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Unimetro
إصدار الشهادات: CE ISO
رقم الموديل: E300
الحد الأدنى لكمية: 1 مجموعة
الأسعار: usd5460-usd6300usd/set
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: 15 يوم
شروط الدفع: T / T.
القدرة على العرض: 30 مجموعة شهريا
معلومات تفصيلية
البعد: 600 * 740 * 980 ملم نطاق القياس: 300 * 200 * 200
دقة القياس: 2.5 + لتر / 100 وزن: 190 كجم
التكرار: 2.5 ميكرومتر
تسليط الضوء:

آلة قياس الرؤية ذات التفاعل السريع

,

آلة قياس رؤية المحور Z

,

آلة قياس الرؤية


منتوج وصف

أنظمة قياس بصرية عالية الدقة أدت إلى آلات قياس رؤية ضوء كفافي آلة vmm







وصف المنتج

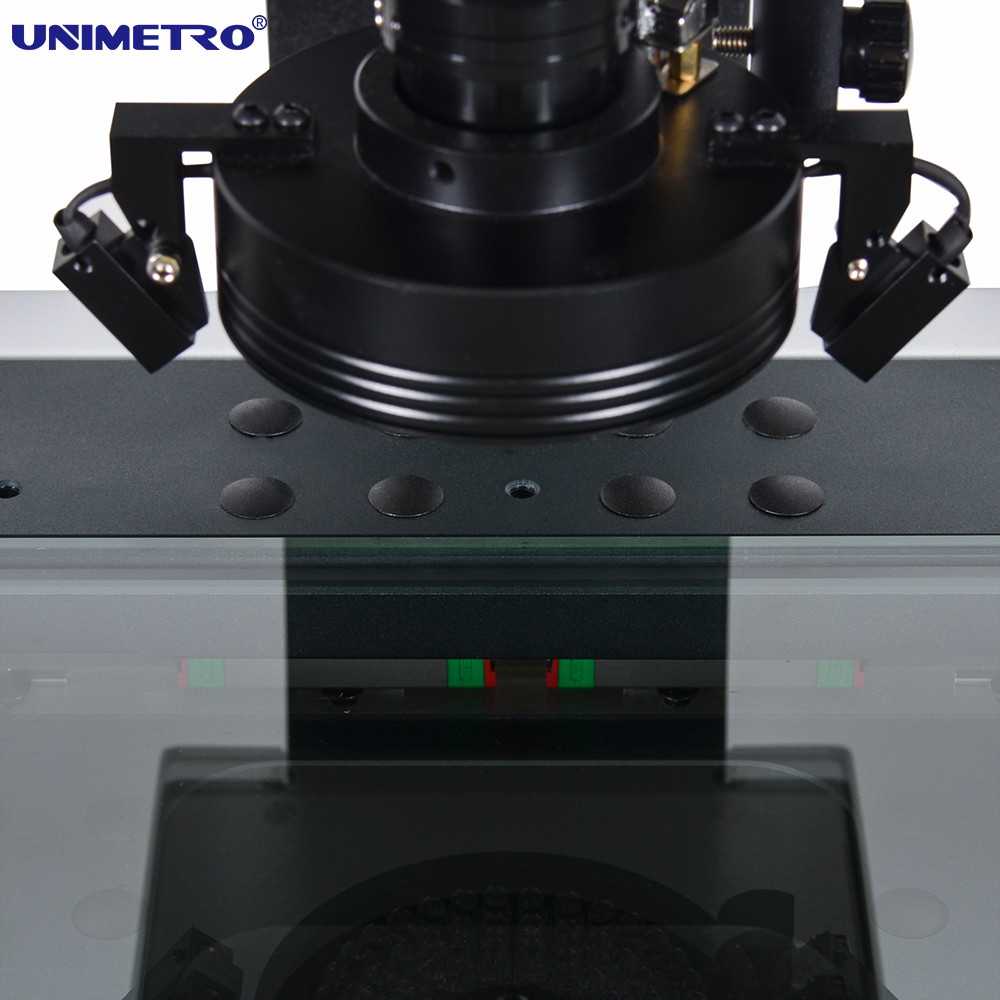

آلة قياس الرؤية السريعة التفاعل Z Axis Motorized Control 0


تمتلك آلات قياس الرؤية الخاصة بنا الميزات التالية:
► قاعدة وعمود من الجرانيت ، استقرار ممتاز ؛
► يعتمد المحور Z على دليل خطي عالي الدقة ونظام تحكم في محرك سيرفو لتحقيق التركيز التلقائي ، والقضاء على خطأ التركيز الاصطناعي ، وتحسين دقة القياس واستقراره ؛
► مرحلة عمل الألمنيوم ، اجعل التحكم في الحركة يتفاعل بسرعة ومرونة ؛
يمكن برمجة مصدر ضوء السطح LED المكون من 3 حلقات و 4 أقسام ، ونظام مصدر ضوء كفاف LED الموازي للإرسال ، ووحدة ضبط الضوء المدمجة في البرنامج ، ويمكن التحكم بحرية في سطوع الضوء في 3 حلقات و 4 مناطق.









تكوين هاردير

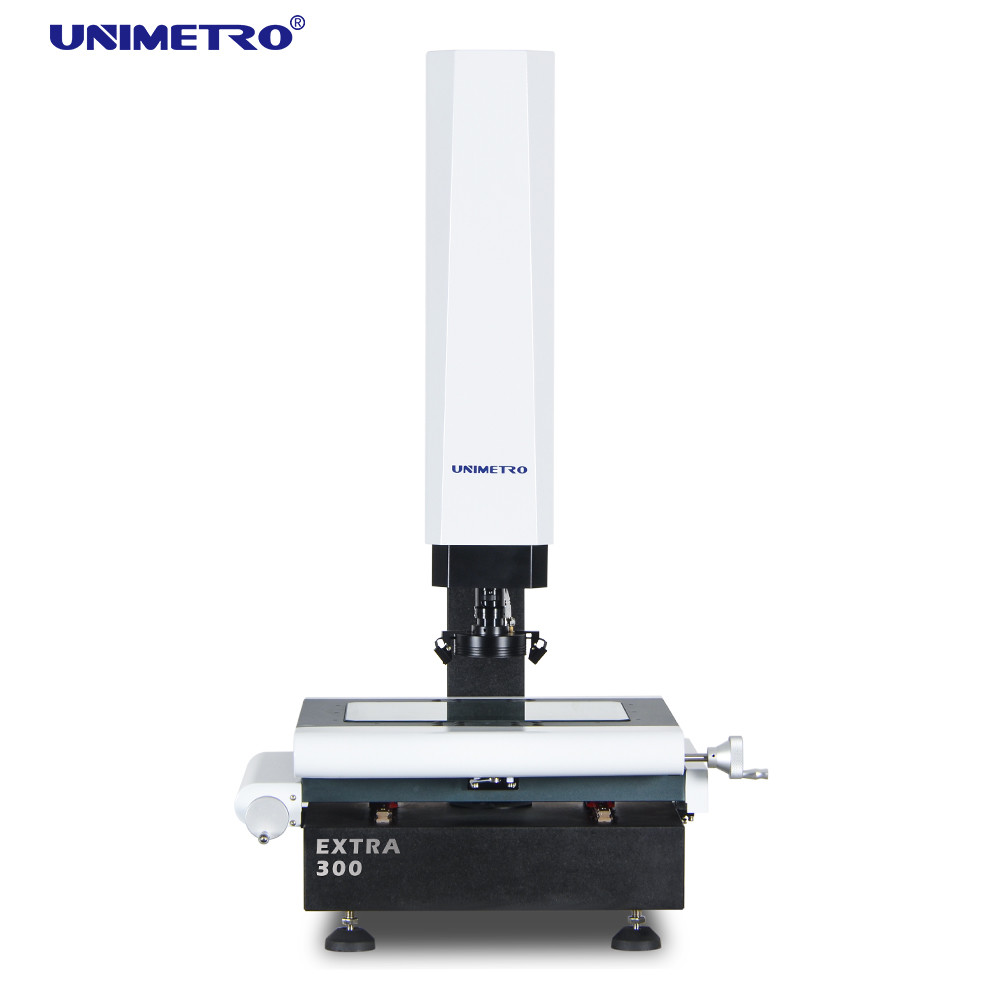

آلة قياس الرؤية السريعة التفاعل Z Axis Motorized Control 1

تكوينات آلات قياس الرؤية لدينا هي كما يلي:
● 3 محاور قياس 0.5 ميكرومتر خطي
● وظيفة التركيز التلقائي عالية الأداء
● متوافق مع مسبار اللمس Renishaw
● مرحلة عمل الألمنيوم والأنودة الصلبة
● 3 حلقات 8 قسم ضوء LED حلقة التحكم والبرمجة
● مسار الضوء المتوازي LED كفاف التحكم في برنامج الضوء وقابل للبرمجة
● كاميرا رقمية عالية الدقة 1.2 ميغا بيكسل
● صندوق التحكم الأساسي المتكامل
● التحكم بمحور Z المحور
● طريقة التوجيه الخطي HIWIN
● مولد النبض اليدوي للتحكم في حركة المحور Z.
● مع مؤشرات الليزر لتحديد المواقع والتركيز
● عدسة زووم منبعجة يدويًا 0.7-4.5X مع مستشعر رد فعل إشارة التكبير





مواصفات المنتج

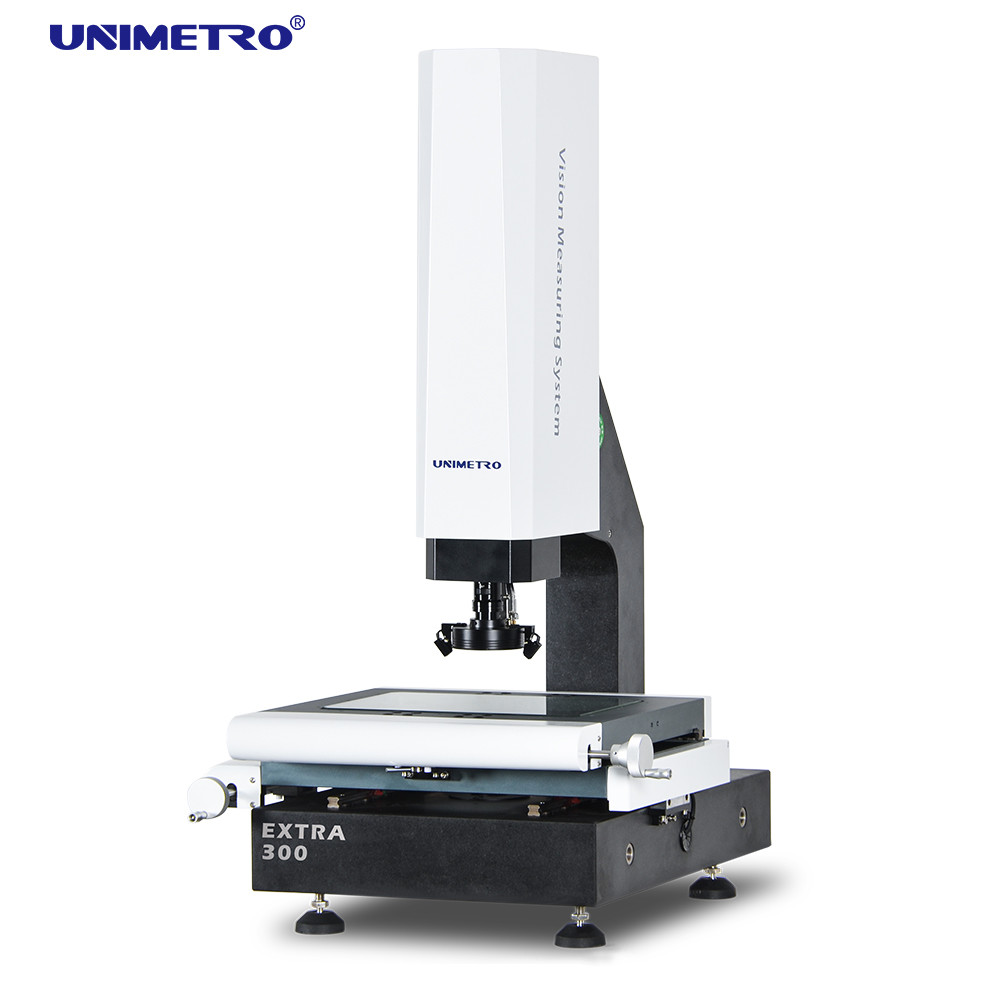

آلة قياس الرؤية السريعة التفاعل Z Axis Motorized Control 2

يمكن لآلات قياس الرؤية الخاصة بنا إضافة مسبار لتحقيق وظيفة ثلاثية الأبعاد
● معايرة سهلة
● لمس زاوية متعددة
● نظام الإحداثيات السريع
● متوافق مع خط Renishaw stylis
● دعم وحدة CAD (اختياري)
● إخراج الرسم ثلاثي الأبعاد
● Star مسبار متوافق
● قياس الأبعاد ثلاثية الأبعاد
● مسبار الصورة واللمس يجمعان القياس
● حامل المجس مدعوم (اختياري)





المعلمات

معلمة آلات قياس الرؤية الخاصة بنا هي كما هو موضح في الرسم البياني أدناه:


نموذج اكسترا 200 اكسترا 300 اكسترا 400 اكسترا 500
البعد (مم) (L * W * H) 500 * 540 * 930 600 * 740 * 980 700 * 840 * 980 800 * 940 * 980
نطاق القياس (مم) (X * Y * Z) 200 * 100 * 150 300 * 200 * 200 400 * 300 * 200 500 * 400 * 200
دقة القياس (ميكرومتر) 2.5 + لتر / 100 2.5 + لتر / 100 2.5 + لتر / 100 3 + لتر / 100
التكرار (ميكرومتر) 2.5 2.5 2.5 3
الوزن (كجم) 140 كجم 190 كجم 240 كجم 290 كجم
الصورة والقياس اتفاقية مكافحة التصحر 200 مم (يمكن رفعها وفقًا لمتطلبات العملاء)
عدسة عدسة زوم منقوشة يدويًا 0.7-4.5X / عدسة زوم تلقائي 1-10X
تكبير 18-195X (للإشارة فقط. مع اختلاف الكاميرا والعدسة ، سيكون التكبير مختلفًا.)
مجال الرؤية 8.1 ~ 1.3 ملم
مسافة العمل 108 ملم
دقة المقياس الخطي 0.5 ميكرومتر (0.1 ميكرومتر للخيار)
نظام القيادة X ، Y محور التحكم اليدوي ، تحكم CNC ذو الحلقة القريبة للمحور Z و وظيفة التركيز التلقائي المتاحة
إضاءة إضاءة سطح حلقة LED قابلة للبرمجة من 4 أقسام ، ضوء كفاف LED متوازي ، مصباح حلقة LED مكون من 8 أقسام ، محوري مشترك ، للخيار





وظيفة البرنامج



برنامج UNIMETRO INSPECT3D مزود بواجهة مستخدم سهلة الاستخدام ، سهلة التعلم ،
وظيفة قوية ، تتيح للمستخدمين تحقيق قياس سريع ودقيق.
يقدم البرنامج واجهة مستخدم كاملة باللغة الإنجليزية ، كما يسمح بتطوير لغة جديدة.

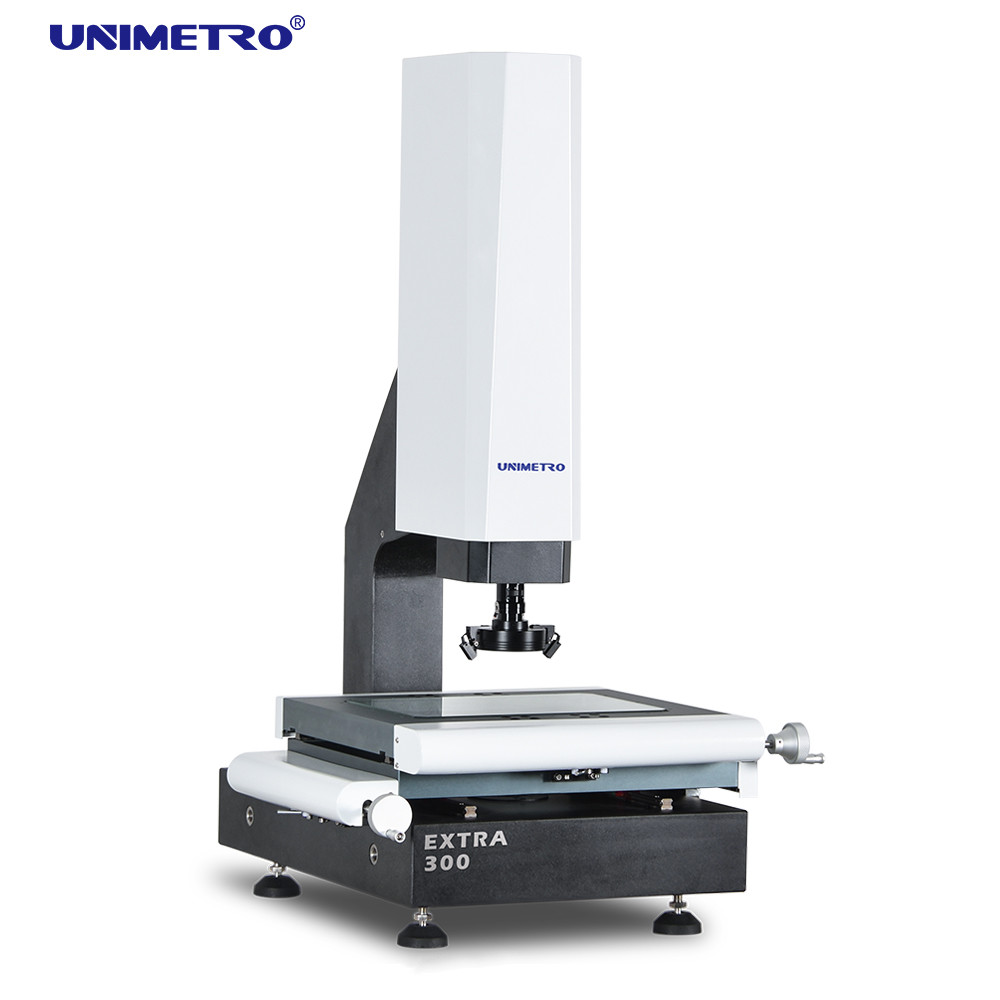

آلة قياس الرؤية السريعة التفاعل Z Axis Motorized Control 3





● إدخال ملف CAD والقياس
● معايرة سهلة
● إدخال ملف CAD والقياس
● مجموعة الأجزاء والقياس الكلي
● التركيز التلقائي وقياس الارتفاع
● وظيفة التنقل تساعد في تحديد المواقع بسرعة
● وظيفة قياس هندسية قوية
● تقارير بيانات متعددة ووظيفة إخراج البيانات الرسومية
● برنامج مستخدم مرن
● إنشاء عناصر مرجعية
● وظيفة كشف الحواف القوية
● دعم ملحقات خارجية متعددة
● حساب تلقائي للتسامح الهندسي للعناصر
● قياس الإنتاج المعقد بسرعة وسهولة
