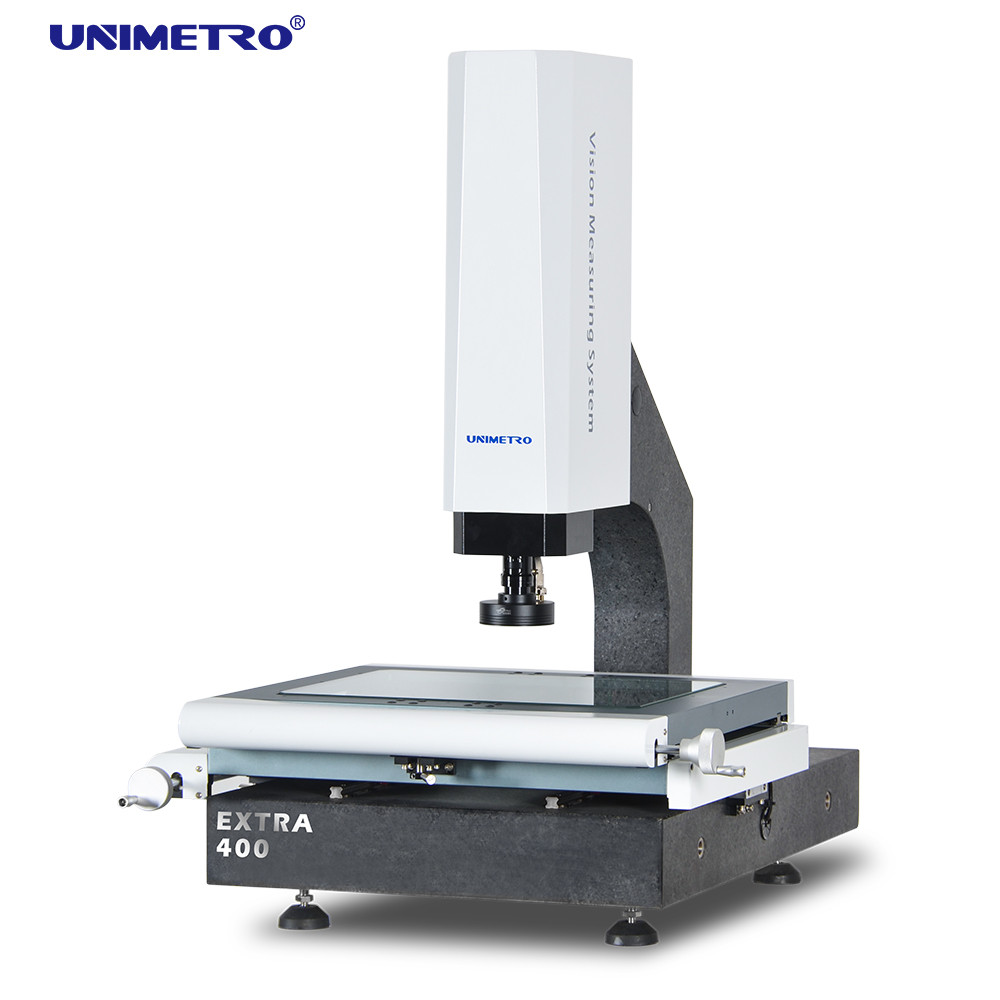

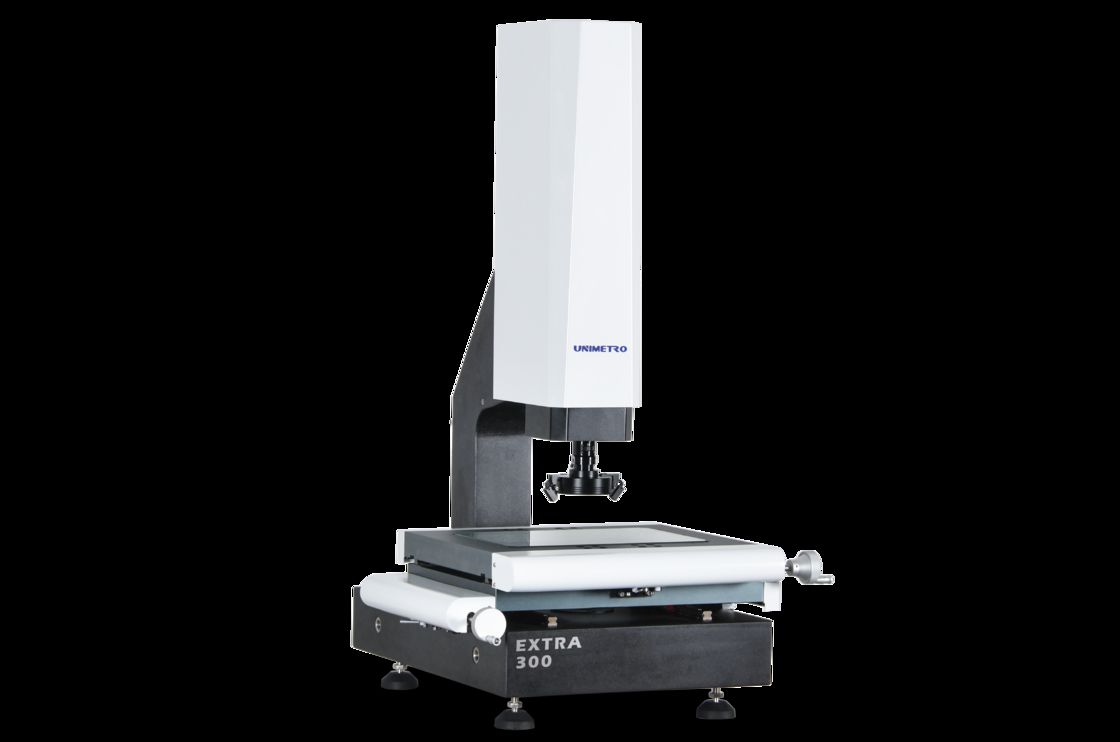

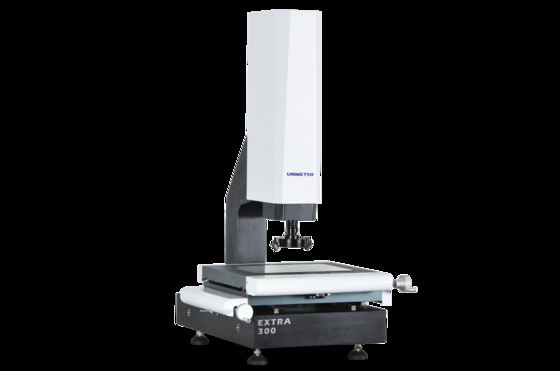

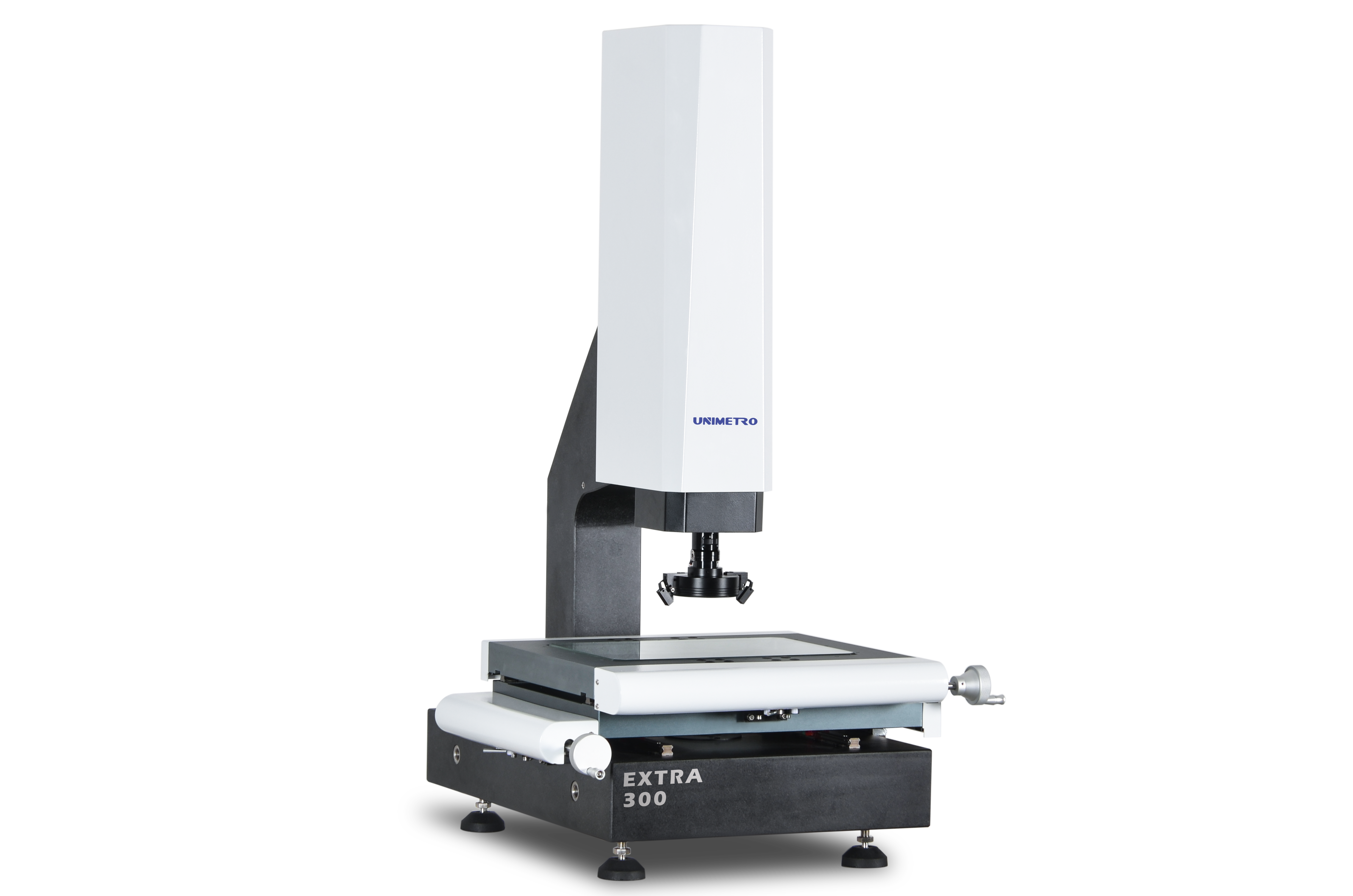

قياس رؤية آلة Vmm شبه التلقائي 2.5μm التكرار

آلة القياس المرئية لدينا لديها الميزات التالية:

▶قاعدة وعمود من الجرانيت ، استقرار ممتاز ؛

▶يعتمد المحور Z على دليل خطي عالي الدقة ونظام تحكم في محرك سيرفو لتحقيق التركيز التلقائي ، والقضاء على خطأ التركيز الاصطناعي ، وتحسين دقة القياس واستقراره ؛

▶مرحلة عمل الألمنيوم ، تجعل التحكم في الحركة سريع الاستجابة ومرونة ؛

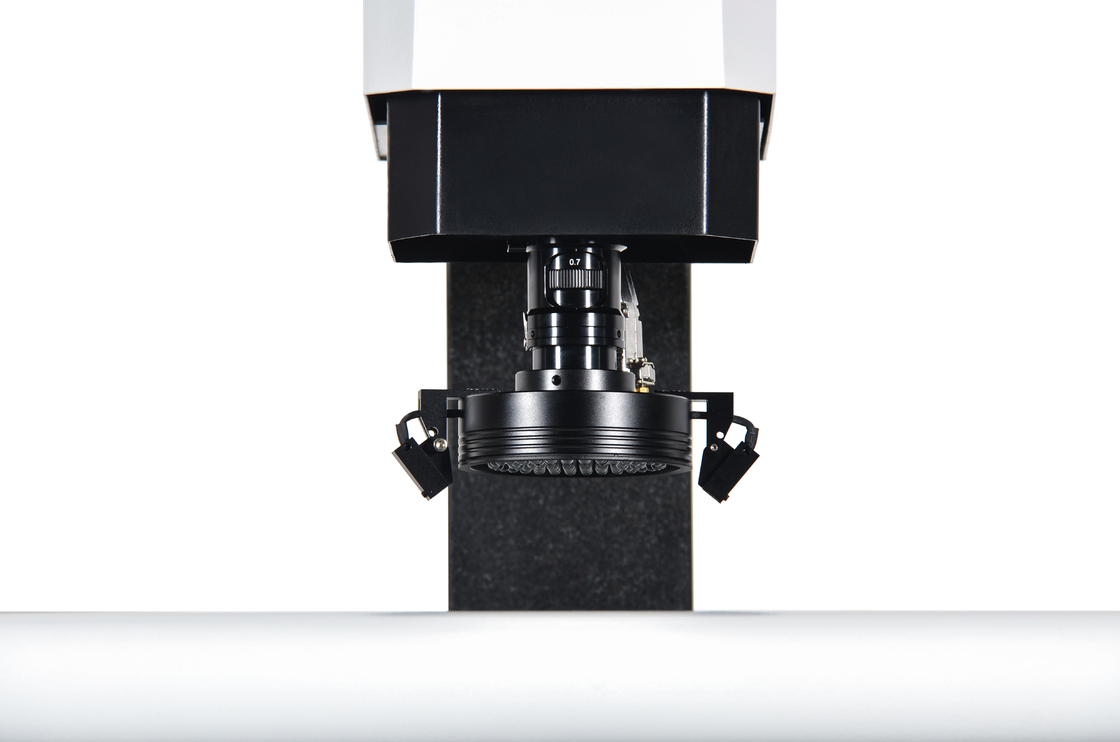

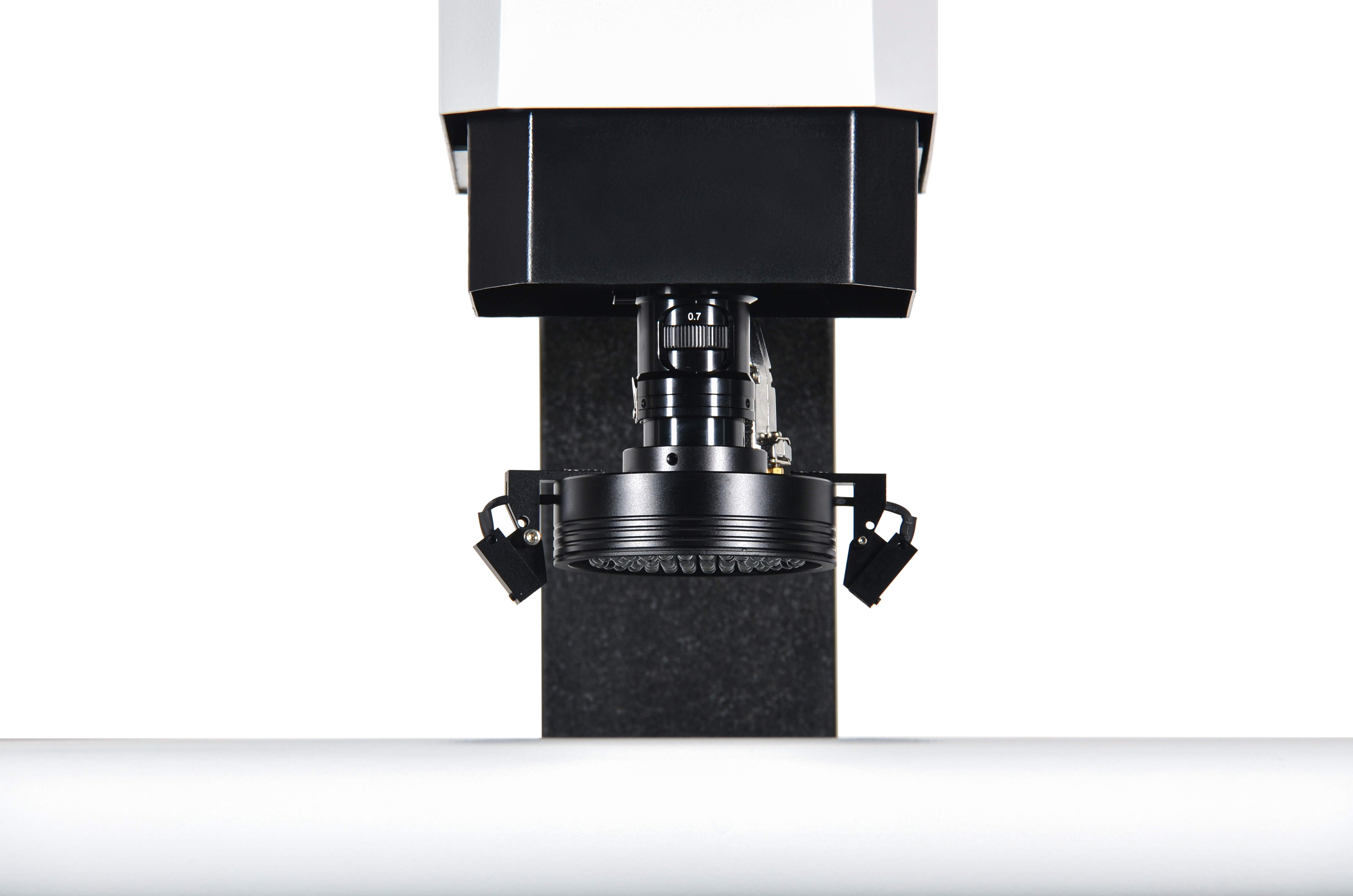

▶يمكن برمجة مصدر ضوء السطح LED المكون من 3 حلقات و 4 أقسام ، ونظام مصدر ضوء كفاف LED الموازي للإرسال ، ووحدة ضبط الإضاءة المدمجة في البرنامج بحرية في سطوع الضوء في 3 حلقات و 4 مناطق.

تكوينات آلة القياس المرئية لدينا هي كما يلي:

◉ 3 محاور بدقة 0.5 ميكرون المقاييس الخطية

◉ كاميرا رقمية عالية الدقة 1.2 ميغا بيكسل

◉ صندوق التحكم الأساسي المتكامل

◉ Z محور التحكم الآلي

◉ HIWIN طريقة دليل خطي

◉ مولد النبض اليدوي للتحكم في حركة المحور Z.

◉ مع مؤشرات الليزر لتحديد المواقع والتركيز

◉ 0.7-4.5X عدسة زووم منبعجة يدويًا مع مستشعر ردود فعل إشارة التكبير

يمكن لآلة القياس المرئية الخاصة بنا إضافة مسبار لتحقيق وظيفة ثلاثية الأبعاد

◉ سهولة المعايرة

◉ لمس زاوية متعددة

◉ إعداد نظام الإحداثيات السريع

◉ متوافق مع خط Renishaw stylis

◉ دعم وحدة CAD (اختياري)

◉ إخراج الرسم ثلاثي الأبعاد

◉ متوافق مع مسبار النجوم

◉ قياس الأبعاد ثلاثية الأبعاد

يجمع مسبار الصورة واللمس بين القياس

◉ رف المجس المدعوم (اختياري)

معلمة آلة القياس المرئية لدينا هي كما هو موضح في الرسم البياني أدناه:

		اكسترا 200	اكسترا 300	اكسترا 400	اكسترا 500
الأبعاد (مم) (طول × عرض × ارتفاع)		550 * 540 * 930	600 * 740 * 980	700 * 840 * 980	800 * 940 * 980
نطاق القياس (مم) (XxYxZ)		200 * 100 * 150	300 * 200 * 200	400 * 300 * 200	500 * 400 * 200
دقة القياس (ميكرومتر)		2.5 + لتر / 100			3.0 + لتر / 100
التكرار (ميكرومتر)		2.5			3
الوزن (كجم)		140	190	240	290
الصورة والقياس	آلة تصوير	كاميرا رقمية عالية الدقة 1.2 ميغا بيكسل
	عدسة	0.7-4.5X عدسة زووم منبعجة يدويًا مع مستشعر ردود فعل إشارة التحسين
	تكبير	18-195X (للإشارة فقط ، مع اختلاف الكاميرا والعدسة ، سيكون التكبير مختلفًا.)
	مجال الرؤية	8.1 مم ~ 1.3 مم
	مسافة العمل	80 ملم
دقة المقياس الخطي		0.5 ميكرومتر (0.1 ميكرومتر اختياري)
نظام القيادة		X ، Y التحكم اليدوي في المحور Z ، التحكم CNC ذو الحلقة القريبة للمحور Z ووظيفة AUTO FOCUS المتاحة
إضاءة		قابل للبرمجة 4 أقسام LED ضوء سطح حلقة ، متوازي LED كفاف ضوء 8 أقسام LED حلقة ضوء ، ضوء محوري مشترك ، للخيار.





فحص برمجيات قياس الرؤية ثلاثية الأبعاد

برنامج UNIMETRO INSPECT3D مزود بواجهة مستخدم سهلة الاستخدام ، سهلة التعلم ،

وظيفة قوية ، تتيح للمستخدمين تحقيق قياس سريع ودقيق.

يقدم البرنامج واجهة مستخدم كاملة باللغة الإنجليزية ، كما يسمح بتطوير لغة جديدة.



◉ إدخال ملف CAD والقياس

◉ برنامج مستخدم مرن

تكوين عناصر مرجعية

◉ وظيفة كشف الحواف القوية

◉ دعم الملحقات الخارجية المتعددة

حساب تلقائي للتسامح الهندسي للعناصر

◉ قياس الإنتاج المعقد بسرعة وسهولة
