اختبار العفن نظام القياس البصري القياس التلقائي باستخدام الحاسب الآلي مدفوعة

اختبار العفن البصري أنظمة القياس التلقائي

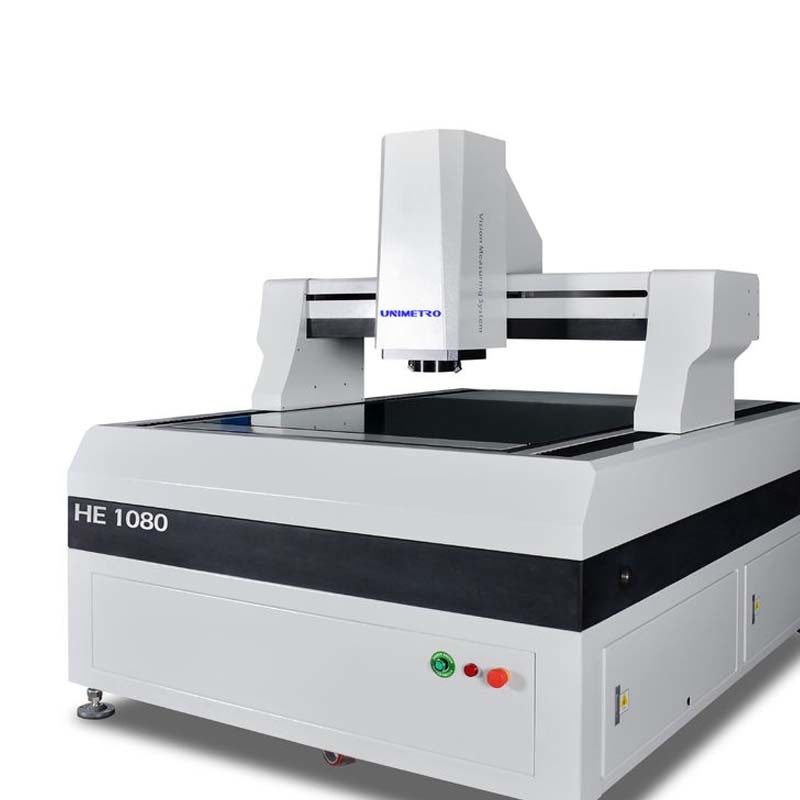

تجمع أنظمة القياس المرئي من نوع القنطرية عالية الدقة من سلسلة HE بين الدقة العالية والكفاءة العالية ، وتوفر قياسًا عالي السرعة للعناصر الهندسية وأنواع مختلفة من الأجزاء.تستخدم سلسلة HE على نطاق واسع في العديد من الصناعات والمنتجات مثل PCB والصفائح النحاسية المكسوة بالزجاج ووحدات LCD ومواد العزل وما إلى ذلك.

يتم تقديم تحليل العناصر المحدودة في عملية تصميم سلسلة HE ، لضمان صلابة عالية وهيكل ميكانيكي دقيق. تستخدم قاعدة الماكينة هيكل نوع جسر متحرك مغلق الإطار ، وهو بسيط ويوفر قدرة تحميل عالية وأفضل أداء للحركة.





سمات

>> هيكل جسري متحرك وقطعة العمل ثابتة عند القياس ؛
>> أربعة محاور CNC تحكم حلقة مغلقة أوتوماتيكية بالكامل ، قياس أوتوماتيكي بالكامل ؛
>> 000 قاعدة وشعاع من الجرانيت ، مستقر وموثوق ؛
>> فتح مسطرة مقضب بدقة 0.1 um ، دقة عالية واستقرار جيد ؛
>> سكة التوجيه الخطية الدقيقة ، اللولب الكروي بدرجة الطحن ومحرك سيرفو AC من باناسونيك يضمن استقرار دقة تحديد المواقع لنظام حركة الماكينة ؛
>> كاميرا ملونة عالية الدقة لتلبية متطلبات المراقبة الواضحة والقياس المستقر ؛
>> عدسة زوم أوتوماتيكية مستمرة 6.5x ، تقريب تلقائي دقيق ، تصحيح بكسل واحد كافٍ ؛
>> يمكن لمصدر الضوء السطحي LED القابل للبرمجة المكون من 5 حلقات و 8 مناطق ونظام مصدر الضوء الكفافي LED الموازي للإرسال تحقيق تعديل سطوع بمستوى 256 بذكاء ؛
>> تم تكوين مسبار الاتصال المستورد لتحقيق القياس ثلاثي الأبعاد ؛
>> Immeasuring4.2 يتم توفير برنامج قياس الصورة التلقائي مع حقوق الملكية المستقلة كمعيار ، وهو قوي وسهل الاستخدام ؛





المعلمات

نموذج	سعادة 652	HE862	HE1080	HE1210	HE1512	HE1812
السفر X ، Y (مم)	500 * 600	600 * 800	800 * 1000	1000 * 1200	1200 * 1500	1200 * 1800
سفر المحور Z (مم)	200 (يمكن رفعها حسب متطلبات العملاء)
سعة التحميل	تقريبا.35 كجم
الأبعاد (مم)	1700 * 1180 * 1750	1700 * 1280 * 1750	1900 * 1480 * 1750	2100 * 1680 * 1750	2500 * 1880 * 1750	2700 * 1880 * 1750
الوزن (كجم)	1500	1800	2900	3200	4400	4800
القرار	0.5 ميكرومتر (0.1um للخيار)
	آلة تصوير	2M HD جيجا كاميرا رقمية
	عدسة التكبير	عدسة التكبير / التصغير التلقائي الاحترافية ، تكبير العدسة: 1 ~ 10x
	تكبير الفيديو	18 ~ 195X (وفقًا للطرازات المختلفة للكاميرا المحددة ، سيتغير تكبيرها ؛ يخضع التكبير الفعلي للبيانات المقاسة)
	مجال الرؤية	8.1 ~ 1.3 مم (وفقًا لمخططات المطابقة المختلفة للكاميرا والعدسة ، سيتغير مجال الرؤية وفقًا لذلك ، ويخضع مجال الرؤية الفعلي للبيانات المقاسة)
	دقة*	≤ (3 + L / 200) ميكرومتر
إضاءة	إضاءة سطح LED قابلة للبرمجة بـ 5 حلقات و 8 أقسام (40 قسمًا ضوءًا دائريًا ، ضوءًا محوريًا مشتركًا ، ضوء حلقي متعدد الألوان متحرك للخيار)
